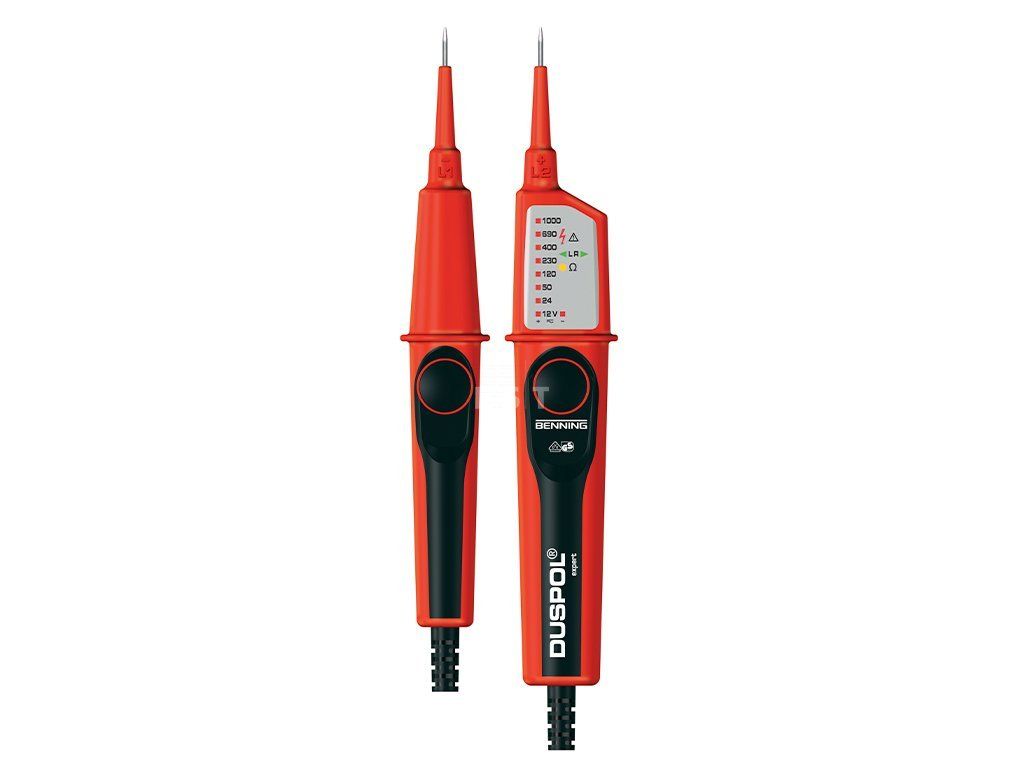

BENNING 050262 DUSPOL expert Zweipoliger Spannungs- und Durchgangsprüfer 12 bis 1000 V AC/DC, CAT III 1000 V, CAT IV 600 V LED, Vibration, Akustik

Produktdetailbeschreibung

Sie suchen einen Prüfer, der mehr kann als nur Spannung anzeigen? Der BENNING DUSPOL expert ist ein zweipoliger Spannungsprüfer für 12 bis 1000 V Wechsel- und Gleichspannung. Zur Spannungsprüfung kommen eine Durchgangsprüfung mit Summer, die Drehfeldanzeige für beide Drehrichtungen und ein berührungsloser Kabelbruchdetektor hinzu.

Ist dieses Gerät das Richtige für Sie?

Ja, wenn Sie

• Spannungsfreiheit feststellen, den Außenleiter finden und das Drehfeld mit einem Gerät prüfen wollen
• Rechts- und Linksdrehfeld direkt am Prüfer unterscheiden wollen
• die Durchgangsprüfung mit Summer an spannungsfreien Anlagenteilen nutzen
• Kabelbrüche in Kabeltrommeln oder Lichterketten ohne Zerlegen suchen
• dort arbeiten, wo eine Messstellenbeleuchtung und die Schutzart IP 65 erforderlich sind

Nein, wählen Sie ein anderes Modell, wenn Sie

• einen Zahlenwert der Spannung brauchen, denn die LED-Stufenanzeige zeigt den Spannungsbereich und ist nicht für Messzwecke bestimmt, ziehen Sie dann die digitale Ausführung DUSPOL digital 050263 in Betracht
• ein Gerät ganz ohne Batterien wollen, der DUSPOL expert nutzt sie für einen Teil der Funktionen

Auf einen Blick

• Nennspannungsbereich 12 bis 1000 V AC/DC
• Nennfrequenzbereich 0 bis 500 Hz
• Einpolige Außenleiterprüfung über eine rote LED, ab 230 V im geerdeten Netz
• Drehfeldanzeige über grüne LEDs für Rechts- und Linksdrehfeld, 400 bis 900 V bei 50 Hz und 60 Hz im geerdeten Drehstromnetz
• Durchgangsprüfung von 0 bis etwa 100 kΩ mit LED und Summer
• Berührungsloser Kabelbruchdetektor, Ansprechen ab 200 V, Einsatz im geerdeten Netz ab 230 V bei 50 Hz und 60 Hz
• Messstellenbeleuchtung und Selbsttest
• Schutzart IP 65, staubdicht und gegen Strahlwasser geschützt
• CAT IV 600 V Leiter gegen Erde und CAT III 1000 V

Funktionen

Wechselspannung erkennen Sie daran, dass die +12 V LED und die -12 V LED gleichzeitig aufleuchten. Bei Gleichspannung leuchtet nur eine und zeigt die Polarität an der Prüfspitze L2/+ an. Eine blinkende LED-Stufe bedeutet, dass der Spannungswert dieser Stufe noch nicht erreicht ist, eine Stufe leuchtet ab etwa 75 bis 85 Prozent ihres Wertes. Oberhalb der zulässigen Nennspannung blinken ab 1100 V alle Stufen als Überlastanzeige. Mit beiden Drucktastern wird eine interne Last zugeschaltet, die Blindspannungen unterdrückt, Kondensatoren entlädt und das gezielte Auslösen eines 10 mA oder 30 mA Fehlerstromschutzschalters durch eine Prüfung zwischen Außenleiter und Schutzleiter erlaubt. Die Durchgangsprüfung ist an spannungsfrei geschalteten Anlagenteilen durchzuführen, bei anliegender Spannung schaltet das Gerät selbsttätig auf Spannungsprüfung um.

Bedienung und Anzeigen

Ohne betätigte Drucktaster arbeitet der Prüfer hochohmig, der Messkreis hat 205 kΩ, mit beiden Drucktastern sinkt der Innenwiderstand auf 5 kΩ und im Anzeigegriff L2 läuft der Vibrationsmotor an, nach den technischen Daten ab 230 V. Damit sich das Gerät nicht unzulässig erwärmt, greift ein thermischer Schutz ein, der die Drehzahl senkt und den Innenwiderstand wieder anhebt. Die Zeit bis zur Rückregelung wird mit steigender Spannung kürzer, bei 230 V sind es 30 Sekunden, bei 400 V neun, bei 690 V fünf und bei 1000 V zwei Sekunden. Vor dem Gebrauch lässt sich der Selbsttest starten, dazu die Prüfspitzen kurzschließen und den Drucktaster etwa drei Sekunden halten, woraufhin der Summer ertönt und alle LEDs außer einer der beiden 12 V Polaritäts-LEDs sowie die Messstellenbeleuchtung ansprechen müssen. Spannungsfreiheit liegt nur dann vor, wenn alle drei Prüfkreise sie signalisieren, also Spannungsanzeige, Phasenanzeige und Vibrationsmotor. Beachten Sie dabei, dass die Phasenanzeige nur im geerdeten Wechselspannungsnetz funktioniert und der Vibrationsmotor erst durch die Betätigung beider Drucktaster aktiviert wird.

Schutz

Die Schutzart IP 65 bedeutet eine staubdichte, gegen Strahlwasser geschützte Ausführung, das Gerät ist auch bei Niederschlägen verwendbar. Der Betriebs- und Lagertemperaturbereich reicht von -15 bis +55 °C bei einer relativen Luftfeuchte von 20 bis 96 %, beides nach Klimakategorie N. Die Verbindungsleitung zwischen den Griffen ist etwa 1000 mm lang, das Gerät wiegt rund 250 g. Die Stromversorgung erfolgt über zwei Microbatterien des Typs LR03 AAA mit 1,5 V. Versehen Sie die Prüfspitzen nach Gebrauch mit dem beiliegenden Prüfspitzenschutz.

Einsatzbereiche

• Feststellen der Spannungsfreiheit vor Beginn der Arbeit an einer Anlage
• Prüfen des Drehfeldes vor dem Anschluss eines Drehstromverbrauchers
• Durchgangsprüfung von Leitern und Bestimmen der Durchlassrichtung von Halbleitern
• Suche nach Kabelbrüchen in Kabeltrommeln und Lichterketten
• Arbeiten im Schaltschrank und an schlecht ausgeleuchteten Stellen

Wichtig vor dem Kauf

• Der Spannungsprüfer ist für die Anwendung durch Elektrofachkräfte in Verbindung mit sicheren Arbeitsverfahren ausgelegt
• Verwenden Sie ihn nur in Stromkreisen der Kategorie CAT III mit maximal 1000 V oder CAT IV mit maximal 600 V Leiter gegen Erde
• Spannungsfreiheit kann nur durch eine zweipolige Prüfung festgestellt werden
• Die Phasenanzeige funktioniert nur im geerdeten Wechselspannungsnetz und der Vibrationsmotor wird erst durch beide Drucktaster aktiviert
• Prüfen Sie das Gerät unmittelbar vor und nach dem Gebrauch an einer bekannten Spannungsquelle, etwa an einer 230 V Steckdose
• Fällt die Funktion einer oder mehrerer Anzeigen aus, ist die Überprüfung mit einem anderen Spannungsprüfer zu wiederholen
• Bei leerer Batterie ist das Gerät nur eingeschränkt funktionsfähig, eine Spannungsprüfung über die LED-Stufenanzeige ist ab 50 V AC oder DC auch ohne Batterien möglich
• Das Gerät darf nicht mit geöffnetem Batterieschacht betrieben werden
• Achten Sie bei der einpoligen Außenleiterprüfung darauf, dass die Prüfspitze L1/- kontaktfrei bleibt
• Umfassen Sie bei Außenleiter- und Drehfeldprüfung beide Griffe vollflächig, beim Kabelbruchdetektor den Anzeigegriff L2, sonst ist die kapazitive Kopplung gegen Erde nicht gewährleistet
• Die Drehfeldprüfung erfordert stets eine Gegenkontrolle mit vertauschten Prüfspitzen, bei der sich die Drehfolge ändern muss
• Die Durchgangsprüfung nur an spannungsfrei geschalteten Anlagenteilen durchführen und Kondensatoren vorher entladen
• Die maximal zulässige Einschaltdauer beträgt 30 Sekunden, danach folgt eine Pause von 240 Sekunden
• Die LED-Stufenanzeige zeigt den Spannungsbereich und ist nicht für Messzwecke bestimmt, das Gerät darf nicht zerlegt werden

Häufige Fragen

Zeigt der Prüfer auch ein Linksdrehfeld an?
Ja. Das Rechtsdrehfeld meldet die grüne LED mit dem Pfeil nach rechts, das Linksdrehfeld die grüne LED mit dem Pfeil nach links. Die Gegenkontrolle mit vertauschten Prüfspitzen bleibt trotzdem nötig, dabei muss sich die Drehfolge ändern.

Wozu dient der Kabelbruchdetektor?
Er lokalisiert berührungslos Kabelbrüche an unter Spannung stehenden Leitungen. Sie führen ihn von der Einspeisestelle entlang der Leitung, die gelbe LED blinkt und erlischt an der Bruchstelle.

Funktioniert das Gerät ohne Batterien?
Nur eingeschränkt. Die Spannungsprüfung über die LED-Stufenanzeige ist ab 50 V AC oder DC auch ohne Batterien möglich, sonst ist das Gerät nur eingeschränkt funktionsfähig.

Woran erkenne ich, dass die Batterien gewechselt werden müssen?
Daran, dass sich der Selbsttest nicht mehr starten lässt.

Warum blinkt eine LED-Stufe?
Das bedeutet, dass der Spannungswert dieser Stufe noch nicht erreicht ist. Eine Stufe leuchtet ab etwa 75 bis 85 Prozent ihres Wertes.

Was bedeutet es, wenn alle Stufen blinken?
Das ist die Überlastanzeige. Sie erscheint ab 1100 V Wechsel- oder Gleichspannung.
