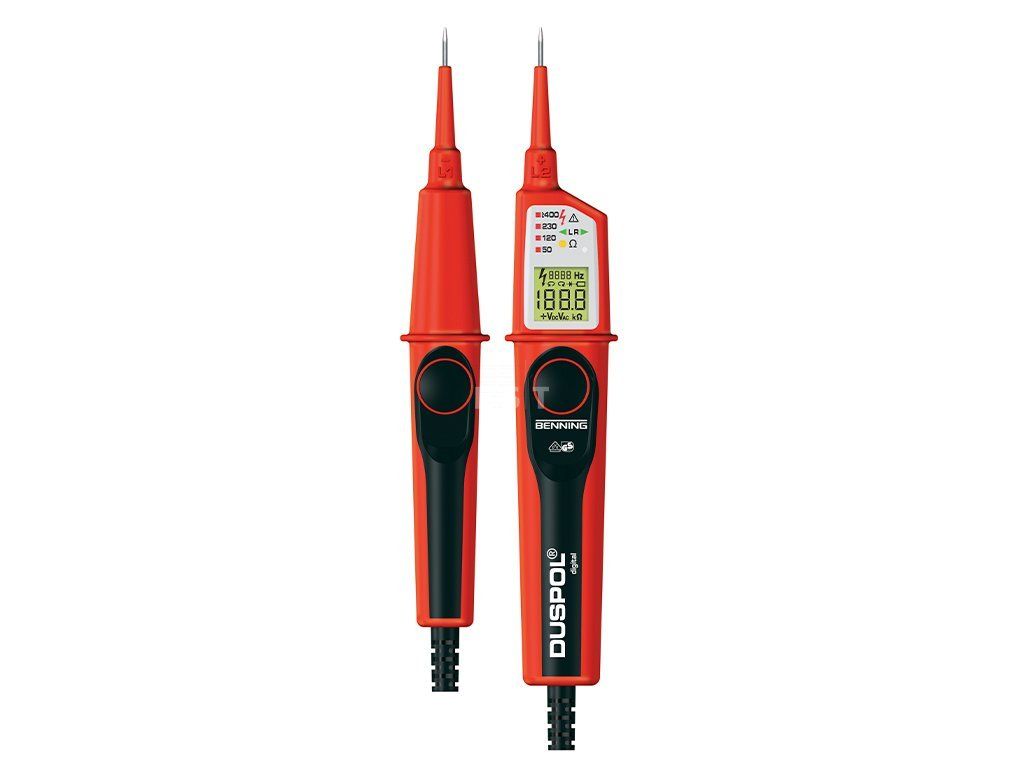

BENNING 050263 DUSPOL digital Zweipoliger Spannungsprüfer mit LC-Display 1 bis 1000 V AC TRUE RMS und 1200 V DC, Durchgangs‑ und Drehfeldprüfung

Produktdetailbeschreibung

Sie wollen die Spannung als Zahlenwert sehen und nicht nur als leuchtende Stufe? Der BENNING DUSPOL digital ist ein zweipoliger Spannungsprüfer mit LC-Display, der den Spannungswert bis 1000 V Wechselspannung als Effektivwert TRUE RMS und bis 1200 V Gleichspannung anzeigt. Dazu kommen Widerstandsmessung, Diodenprüfung, Frequenzanzeige und ein berührungsloser Kabelbruchdetektor.

Ist dieses Gerät das Richtige für Sie?

Ja, wenn Sie

• den Spannungswert direkt auf dem Display ablesen wollen, mit einer Auflösung bis 0,1 V
• auch mit Gleichspannung über 1000 V arbeiten, das Gerät ist bis 1200 V DC ausgelegt
• die Widerstandsmessung von 0,1 bis 300 kΩ und die Diodenprüfung nutzen
• neben der Spannung auch Frequenz und Spannungsart sehen wollen
• Kabelbrüche an offenliegenden Leitungen unter Spannung suchen

Nein, wählen Sie ein anderes Modell, wenn Sie

• mit dem Spannungsbereich ohne Zahlenwert auskommen und ein einfacheres Gerät wollen, ziehen Sie den DUSPOL analog 050261 in Betracht
• ein Gerät ganz ohne Batterien wollen, der DUSPOL digital nutzt sie für einen Teil der Funktionen

Auf einen Blick

• Nennspannungsbereich 1 V bis 1000 V AC in TRUE RMS und 1200 V DC
• Auflösung 0,1 V bis 198,9 V und 1 V ab 199 V
• Eigener Bereich unter 6 V von 1,0 bis 11,9 V AC und DC
• Widerstandsmessung 0,1 bis 300 kΩ und Diodenprüfung 0,3 bis 2,0 V
• Frequenzanzeige 0 bis 1000 Hz
• Einpolige Außenleiterprüfung ab 230 V im geerdeten Netz
• Drehfeldanzeige für Rechts- und Linksdrehfeld, 400 bis 900 V bei 50 Hz und 60 Hz im geerdeten Drehstromnetz
• Durchgangsprüfung bis etwa 100 kΩ mit LED und Summer
• Schutzart IP 65, CAT IV 600 V Leiter gegen Erde und CAT III 1000 V

Funktionen

Das Display zeigt den Spannungswert, die Spannungsart und die Frequenz, die Polarität erscheint als Symbol plus oder minus. Die Genauigkeit beträgt im Bereich unter 6 V drei Prozent vom Messwert und 5 Digit, bei der Frequenz drei Prozent und 2 Digit und beim Widerstand zehn Prozent und 5 Digit. Die Widerstandsmessung starten Sie, indem Sie die Prüfspitzen kurzschließen und den Drucktaster einmal betätigen, die Diodenprüfung mit zwei Betätigungen, beide bleiben etwa 10 Sekunden aktiv. Bei der Widerstandsmessung lässt sich ein Nullabgleich durchführen, dazu den Drucktaster etwa zwei Sekunden halten, bis 0,0 kΩ erscheint. Bei der Diodenprüfung legen Sie die Prüfspitze L1/- an die Kathode und L2/+ an die Anode, eine durchlegierte Diode zeigt etwa 0,0 V und in Sperrrichtung erscheint OL. Mit beiden Drucktastern wird die interne Last zugeschaltet, die Blindspannungen unterdrückt, Kondensatoren entlädt und das gezielte Auslösen eines 10 mA oder 30 mA Fehlerstromschutzschalters erlaubt.

Bedienung und Anzeigen

Das Gerät schaltet sich selbst ein, sobald an den Prüfspitzen 9 V anliegen, ebenso über den Drucktaster im Anzeigegriff L2 oder durch Kurzschließen beider Prüfspitzen. Ohne betätigte Drucktaster arbeitet es hochohmig, der Messkreis hat 188 kΩ, mit beiden Drucktastern sinkt der Innenwiderstand auf 5 kΩ und der Vibrationsmotor läuft an, nach den technischen Daten ab 200 V. Der thermische Schutz greift umso früher ein, je höher die Spannung ist, bei 230 V nach 30 Sekunden, bei 400 V nach neun, bei 690 V nach fünf und bei 1000 V nach zwei. Die Messstellenbeleuchtung schalten Sie mit einer Betätigung von einer Sekunde zu, sie erlischt nach zehn Sekunden, die Displaybeleuchtung steuert ein Lichtsensor selbsttätig. Spannungsfreiheit liegt nur dann vor, wenn alle drei Prüfkreise sie signalisieren, also Spannungsanzeige, Phasenanzeige und Vibrationsmotor. Beachten Sie dabei, dass die Phasenanzeige nur im geerdeten Wechselspannungsnetz funktioniert und der Vibrationsmotor erst durch die Betätigung beider Drucktaster aktiviert wird.

Schutz

Die Schutzart IP 65 bedeutet eine staubdichte, gegen Strahlwasser geschützte Ausführung, das Gerät ist auch bei Niederschlägen verwendbar. Der Betriebs- und Lagertemperaturbereich reicht von -15 bis +55 °C bei einer relativen Luftfeuchte von 20 bis 96 %, beides nach Klimakategorie N. Die Verbindungsleitung zwischen den Griffen ist etwa 1000 mm lang, das Gerät wiegt rund 250 g. Die Stromversorgung erfolgt über zwei Microbatterien des Typs LR03 AAA mit 1,5 V. Nehmen Sie die Batterien bei längerer Lagerung heraus.

Einsatzbereiche

• Feststellen der Spannungsfreiheit vor Beginn der Arbeit an einer Anlage
• Ablesen von Spannungswert und Frequenz direkt vor Ort
• Widerstandsmessung und Diodenprüfung an spannungsfreien Anlagenteilen
• Prüfen des Drehfeldes vor dem Anschluss eines Drehstromverbrauchers
• Suche nach Kabelbrüchen an offenliegenden Leitungen unter Spannung

Wichtig vor dem Kauf

• Der Spannungsprüfer ist für die Anwendung durch Elektrofachkräfte in Verbindung mit sicheren Arbeitsverfahren ausgelegt
• Verwenden Sie ihn nur in Anlagen bis 1000 V AC oder 1200 V DC und in Stromkreisen CAT III bis 1000 V oder CAT IV bis 600 V Leiter gegen Erde
• Spannungsfreiheit kann nur durch eine zweipolige Prüfung festgestellt werden
• Die Phasenanzeige funktioniert nur im geerdeten Wechselspannungsnetz und der Vibrationsmotor wird erst durch beide Drucktaster aktiviert
• Prüfen Sie das Gerät unmittelbar vor und nach dem Gebrauch, und wiederholen Sie die Überprüfung mit einem anderen Spannungsprüfer, falls eine Anzeige ausfällt
• Bei leerer Batterie ist das Gerät nur eingeschränkt funktionsfähig, die Spannungsprüfung über die LED-Stufenanzeige ist ab 50 V auch ohne Batterien möglich, das LC-Display wird erst ab 150 V zugeschaltet
• Die Batterien sind zu wechseln, sobald das Batteriesymbol im Display erscheint
• Das Gerät darf nicht mit geöffnetem Batterieschacht betrieben werden
• Achten Sie bei der einpoligen Außenleiterprüfung darauf, dass die Prüfspitze L1/- kontaktfrei bleibt
• Umfassen Sie bei Außenleiter- und Drehfeldprüfung beide Griffe vollflächig, beim Kabelbruchdetektor den Anzeigegriff L2
• Die Drehfeldprüfung erfordert stets eine Gegenkontrolle mit vertauschten Prüfspitzen, bei der sich die Drehfolge ändern muss
• Widerstandsmessung, Diodenprüfung und Durchgangsprüfung nur an spannungsfrei geschalteten Anlagenteilen durchführen und Kondensatoren vorher entladen
• Die maximal zulässige Einschaltdauer beträgt 30 Sekunden, danach folgt eine Pause von 240 Sekunden
• Die LED-Stufenanzeige zeigt den Spannungsbereich und ist nicht für Messzwecke bestimmt, das Gerät darf nicht zerlegt werden

Häufige Fragen

Wie genau misst das Gerät?
Im Bereich unter 6 V gelten drei Prozent vom Messwert und 5 Digit, bei der Frequenz drei Prozent und 2 Digit, beim Widerstand zehn Prozent und 5 Digit.

Schafft es auch Gleichspannung über 1000 V?
Ja, es ist bis 1200 V DC ausgelegt. Bei Wechselspannung liegt die Grenze bei 1000 V.

Wie schalte ich auf Widerstandsmessung oder Diodenprüfung um?
Prüfspitzen kurzschließen und den Drucktaster einmal für den Widerstand, zweimal für die Diode betätigen. Die Funktion bleibt etwa 10 Sekunden aktiv.

Was bedeutet OL im Display?
Der Messwert liegt außerhalb des Messbereiches. Bei einer in Sperrrichtung geprüften Diode ist das der erwartete Zustand.

Funktioniert das Gerät ohne Batterien?
Nur eingeschränkt. Die Spannungsprüfung über die LED-Stufenanzeige ist ab 50 V auch ohne Batterien möglich, das LC-Display wird jedoch erst ab 150 V zugeschaltet.

Muss ich die Displaybeleuchtung einschalten?
Nein, sie wird über einen Lichtsensor automatisch aktiviert. Von Hand schalten Sie nur die Messstellenbeleuchtung zu.
