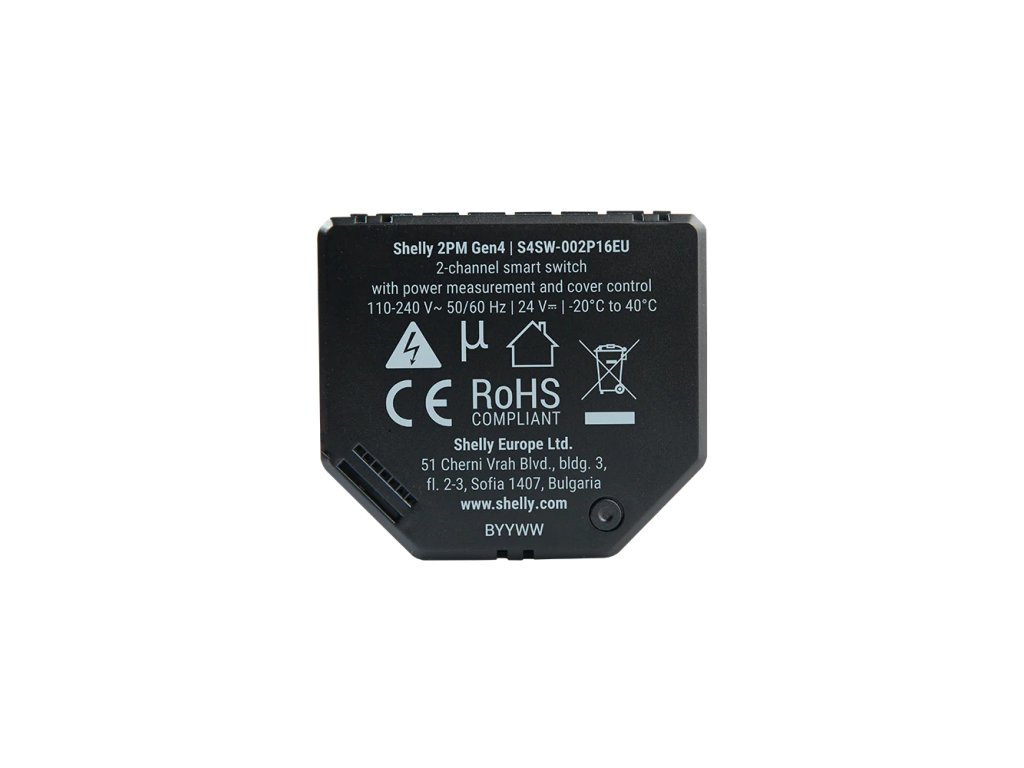

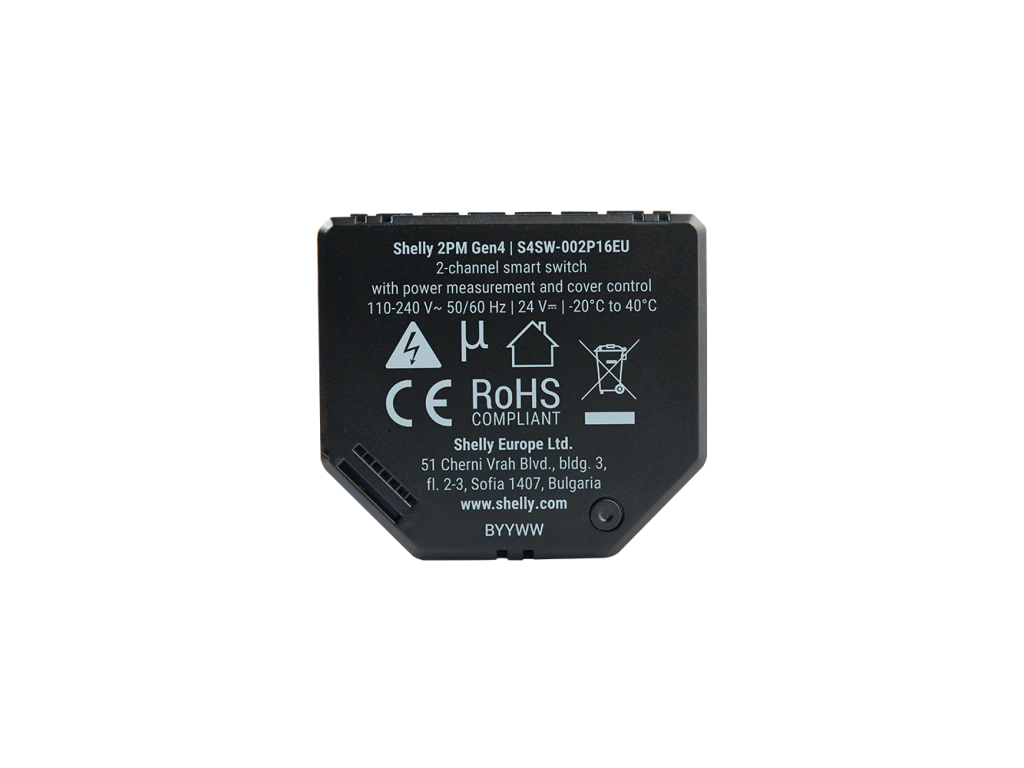

SHELLY 2PM Gen4 Schaltmodul mit Verbrauchsmessung, 2-Kanal, WiFi, Bluetooth, Zigbee, Matter

Produktdetailbeschreibung

Zwei Kreise, zwei Messwerke und bei Bedarf ein Rollladen. Der Shelly 2PM Gen4 passt in die Unterputzdose, schaltet zwei Ausgänge mit Verbrauchsmessung und erkennt im Rollladenbetrieb auch ein Hindernis. Neben Wi-Fi beherrscht er Zigbee und Matter.

Ist das etwas für Sie?

• Ja, wenn Sie zwei Kreise schalten und bei beiden den Verbrauch sehen wollen.
• Ja, wenn Sie einen Rollladen oder eine Jalousie steuern möchten.
• Ja, wenn Sie die Wahl zwischen Matter und Zigbee haben möchten.
• Nein, wenn Sie je Kanal mehr als 10 A oder zusammen mehr als 16 A brauchen.

Auf einen Blick

• zwei Relaisausgänge mit Verbrauchsmessung
• maximaler Schaltstrom 10 A je Kanal und 16 A zusammen
• maximale Schaltspannung 240 V AC oder 30 V DC
• Versorgung 110 bis 240 V~ oder 24 V DC mit einer Toleranz von 10 %
• Wi-Fi 802.11 b/g/n/ax, Bluetooth 5.0, Zigbee und Matter
• Rollladenbetrieb mit Hinderniserkennung und Sicherheitsschalter
• Schnittstelle für das Shelly Add-on
• Maße 37 x 42 x 16 mm mit Toleranz 0,5 mm, Gewicht 30 g

Funktionen

Er schaltet zwei unabhängige Kreise und misst bei beiden Spannung und Strom. Im Rollladenbetrieb werden daraus Auf und Ab, dazu kommen Hinderniserkennung und Sicherheitsschalter. Im Inneren sitzen ein Temperaturfühler und der Schutz gegen Überhitzung, Überspannung, Überstrom und Überlast. Der Spitzenstrom darf kurzzeitig 18 A in Summe erreichen.

Steuerung und Kommunikation

Das Modul arbeitet eigenständig im lokalen Wi-Fi-Netz wie auch über die Cloud und hat eine eingebettete Weboberfläche. Am Gehäuse sitzt eine Bedientaste.

• 5 Sekunden Halten aktiviert den Access Point und Bluetooth
• 10 Sekunden Halten führt den Werksreset aus
• fünfmaliges Drücken wechselt vom voreingestellten Matter zum Zigbee-Profil und öffnet drei Minuten lang die Anlernphase
• dreimaliges Drücken öffnet die Zigbee-Anlernphase für weitere drei Minuten
• Wi-Fi reicht bis 30 m innen und 50 m außen, Zigbee bis 100 m innen und 300 m außen
• zwanzig Zeitpläne, zwanzig Webhooks mit je fünf Adressen, Scripting und MQTT

Montage und Anwendung

Das Modul wird in die Unterputzdose eingebaut. Der Anschluss gehört in die Hand einer Elektrofachkraft.

• drei Versorgungsklemmen, eine N und zwei L
• zwei Eingänge S1 und S2 für Schalter oder Taster
• Leiterquerschnitt 0,5 bis 4 mm², eindrähtig, feindrähtig und mit Aderendhülse
• Abisolierlänge 6 bis 7 mm, Anzugsmoment höchstens 0,4 Nm
• externe Absicherung mit Charakteristik B oder C, Bemessungsstrom höchstens 16 A, Schaltvermögen mindestens 6 kA und Energiebegrenzungsklasse 3
• an der Add-on-Schnittstelle liegt bei eingeschalteter Versorgung Hochspannung an

Was Sie noch brauchen

• Eine Entscheidung zwischen Matter und Zigbee. Das Modul arbeitet stets in einem Profil. Voreingestellt ist Matter, fünfmaliges Drücken der Taste wechselt zu Zigbee und öffnet die Anlernphase für drei Minuten.
• Ein RC-Entstörglied für jede induktive Last. LED-Treiber, Transformatoren, Lüfter, Kühlschränke, Klimageräte, Waschmaschinen und Trockner werden ausschließlich damit unterstützt.
• Einen Leitungsschutzschalter vor dem Modul, Charakteristik B oder C, höchstens 16 A, Schaltvermögen mindestens 6 kA, Energiebegrenzungsklasse 3.
• Den Neutralleiter in der Dose bei Wechselstrom. Bei Gleichstrom genügen die Klemmen für 24 V.
• Für den Rollladenbetrieb Endschalter des Antriebs oder einen Antrieb mit integrierten Endschaltern. Die Hinderniserkennung ersetzt sie nicht.

Einsatzbereiche

• zwei Lichtkreise in einer Dose
• Rollladen oder Jalousie mit Hinderniserkennung
• Steckdosenkreis und Licht mit getrennter Messung
• Schalten von Gleichstromlasten bis 30 V und 10 A
• Installation, die auf Matter oder Zigbee umstellt
• Versorgung mit 24 V DC dort, wo keine Netzspannung liegt

Wichtig vor dem Kauf

• Je Kanal sind maximal 10 A möglich, zusammen 16 A. Die Spitze darf kurzzeitig 18 A erreichen.
• Induktive Lasten dürfen Sie nur mit RC-Glied anschließen. Das betrifft LED-Treiber, Transformatoren, Ventilatoren, Kühlgeräte, Klimageräte, Waschmaschinen und Trockner.
• Gleichspannung wird bis 30 V und 10 A geschaltet.
• Hinderniserkennung und Sicherheitsschalter arbeiten im Rollladenbetrieb.
• Voreingestellt ist Matter. Zigbee wird durch fünfmaliges Drücken der Taste aktiviert.
• Das Modell ist S4SW-002P16EU. Angaben zur Generation 3 und zur Ausführung 2PM Gen4 ANZ gelten für dieses Modell nicht.

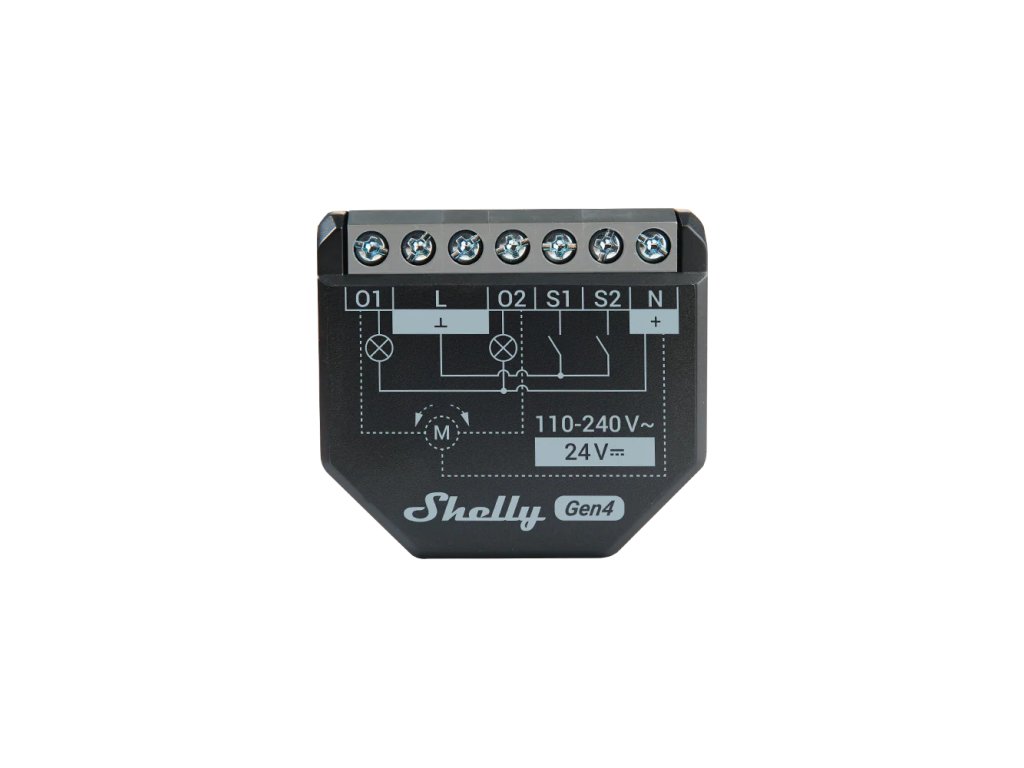

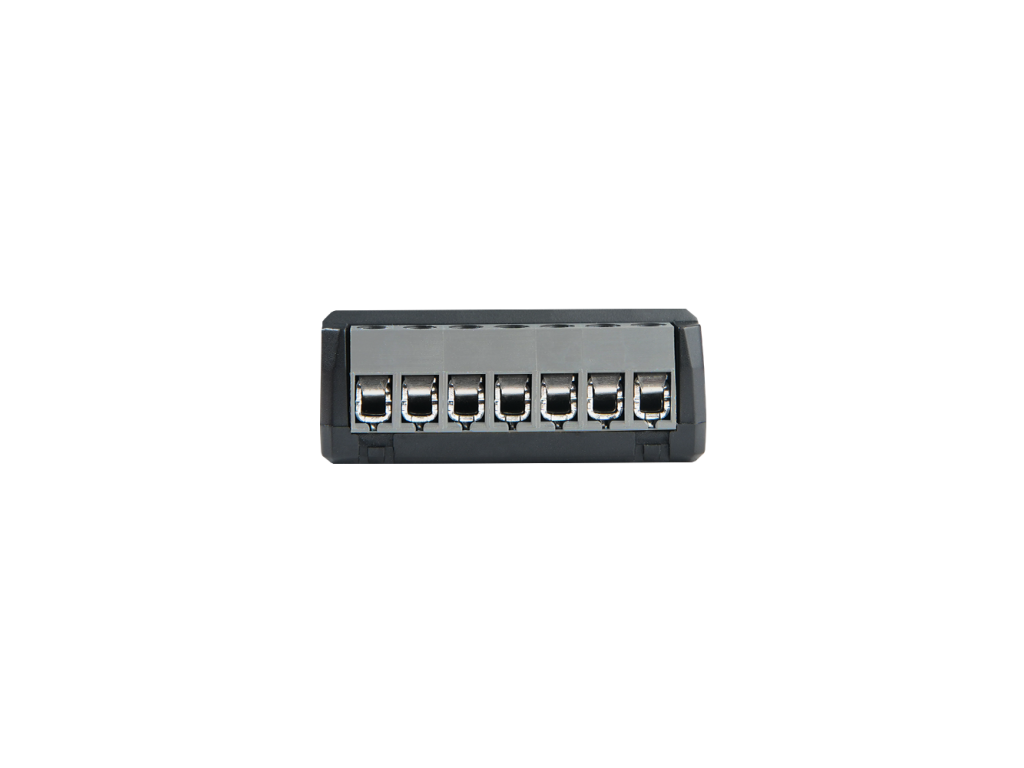

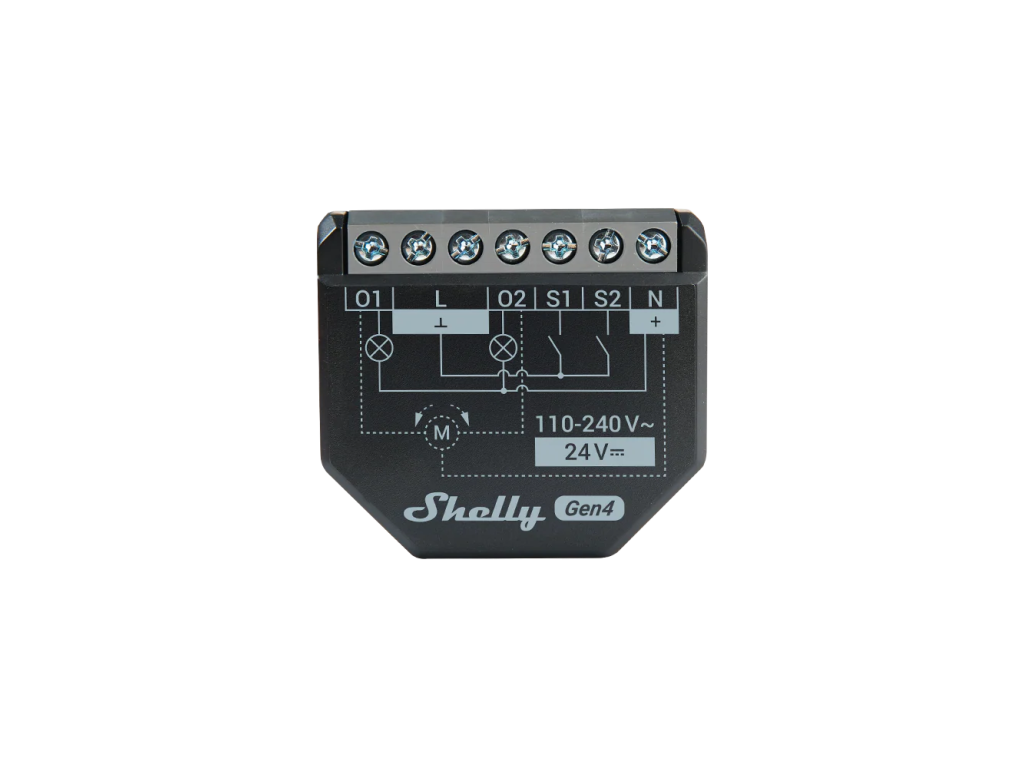

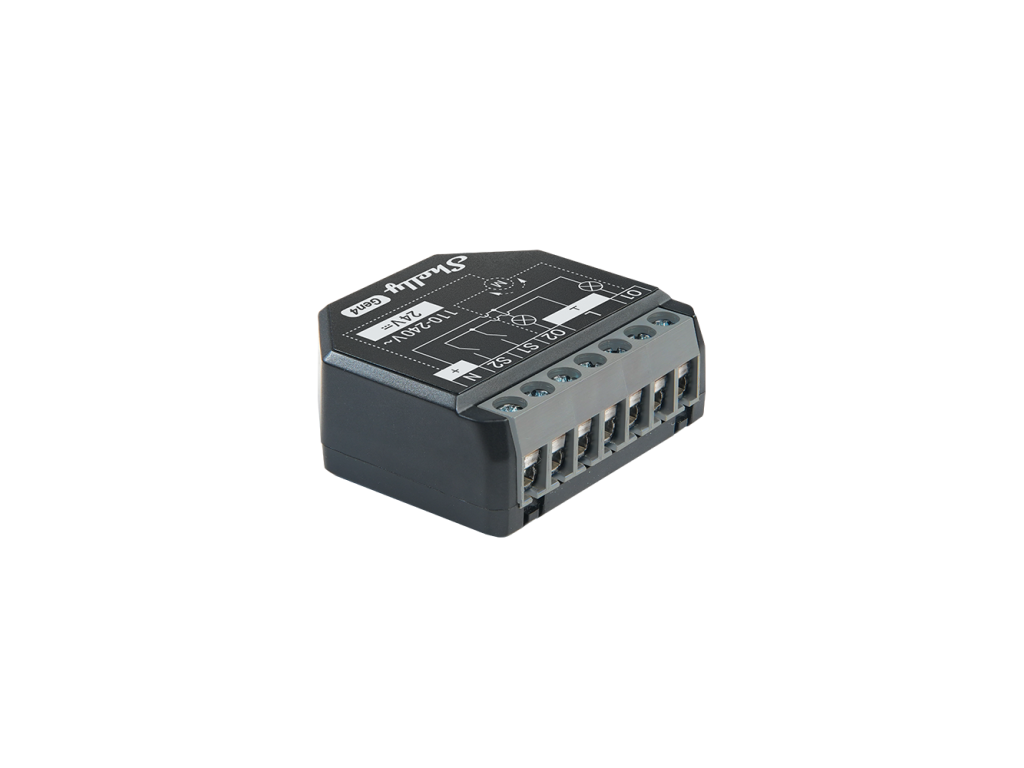

Anschlussklemmen

Das Gehäuse ist schwarz, die Klemmen sind mausgrau.

In die Schraubklemmen gehört ein Leiter von 0,5 bis 4 mm², eindrähtig, feindrähtig oder mit Aderendhülse, auf 6 bis 7 mm abisoliert, Anzugsmoment höchstens 0,4 Nm. An der Schnittstelle für ein Shelly Add-on liegt bei eingeschalteter Versorgung Hochspannung an.

Häufige Fragen

Wie viel verträgt er?
Zehn Ampere je Kanal und sechzehn Ampere zusammen, bei Spannungen bis 240 V AC. Die Spitze darf kurzzeitig 18 A erreichen.

Kann er Rollladen?
Ja, er hat einen Rollladenbetrieb mit Hinderniserkennung und Sicherheitsschalter.

Schaltet er Gleichspannung?
Ja, bis 30 V und 10 A. Versorgen lässt er sich auch mit 24 V DC.

Wie wechsle ich zu Zigbee?
Durch fünfmaliges Drücken der Bedientaste. Das Modul wechselt von Matter und öffnet drei Minuten lang die Anlernphase.

Kann ich ein Add-on anschließen?
Ja, das Modul hat eine Schnittstelle für das Shelly Add-on. Bei eingeschalteter Versorgung liegt dort Hochspannung an.

Shelly 2PM Gen4 oder Shelly 2PM Gen3?

2PM Gen4 wählen Sie, wenn Sie Zigbee oder Matter ab Werk und das neuere Funkmodul möchten. 2PM Gen3 wählen Sie, wenn WLAN genügt und der Preis entscheidet. Elektrisch sind beide Module gleich.
