BENNING 044690 MM 7-2 Digital-Multimeter TRUE RMS 60 000 Digit 1000 V AC/DC und 10 A, CAT IV 600 V

Produktdetailbeschreibung

Sie suchen ein Gerät, das Mikroampere in der Regeltechnik ebenso beherrscht wie 10 A im Verteiler und zusätzlich Temperatur, Kapazität und Frequenz misst? Das BENNING MM 7-2 ist ein Digital-Multimeter mit einer Anzeige von 60 000 Digit und einem Bargraph mit 30 Segmenten. Es ermittelt den Messwert als echten Effektivwert, unterdrückt mit AutoV LoZ eingestreute Spannungen auf langen Leitungen, kommt mit dem Filter HFR an Umrichtern zurecht und findet die Phase auch berührungslos.

Ist dieses Gerät das Richtige für Sie?

Ja, wenn Sie

• Spannung, Strom, Widerstand, Kapazität, Frequenz und Temperatur mit einem Gerät messen wollen
• in Anlagen bis CAT IV 600 V und CAT III 1000 V arbeiten
• an Frequenzumrichtern und Antrieben messen, wo hohe Frequenzen stören
• echte Spannung von eingekoppelter Spannung auf langen Parallelstrecken unterscheiden müssen
• kleine Ströme bereits im Bereich 600 µA mit einer Auflösung von 0,01 µA oder die Stromschleife 4 bis 20 mA messen

Nein, wählen Sie ein anderes Modell, wenn Sie

• Wechselströme über 10 A messen, dafür wird der flexible Stromzangenwandler CFlex 1 044068 mit den Bereichen 30 A, 300 A und 3000 A benötigt, Gleichstrom über 10 A erfasst das Gerät auch damit nicht
• im Freien oder in feuchter Umgebung arbeiten, die Schutzart IP 40 enthält keinen Wasserschutz
• die Spannungsfreiheit nachweisen wollen, dafür darf der Spannungsindikator laut Hersteller nicht verwendet werden
• ein kleines Taschengerät suchen, das MM 7-2 wiegt mit Batterien 0,420 kg

Auf einen Blick

• Anzeige mit dem größten Anzeigewert von 60 000 Digit, Beleuchtung und Bargraph mit 30 Segmenten
• Spannung in Bereichen von 600 mV bis 1000 V AC und DC, Auflösung ab 0,01 mV, Wechselspannung als echter Effektivwert
• Strom in Bereichen von 600 µA bis 10 A AC und DC, Auflösung ab 0,01 µA, sowie Stromschleife 4 bis 20 mA in Prozent
• Widerstand bis 60 MΩ, Kapazität bis 10 mF, Frequenz bis 1 MHz
• Temperatur -200 bis 1090 °C, der beiliegende Drahttemperaturfühler Typ K deckt -20 bis 200 °C ab
• AutoV LoZ mit niedriger Eingangsimpedanz gegen eingestreute Spannungen
• Filter HFR mit einer Grenzfrequenz von etwa 1000 Hz für Messungen an Umrichtern
• Berührungsloser Spannungsindikator VoltSense mit zwei Empfindlichkeiten
• Buchsenkontrolle mit der Anzeige InEr bei falscher Schalterstellung
• Messkategorie CAT IV 600 V und CAT III 1000 V, Schutzart IP 40

Funktionen

Wechselspannung misst das Gerät in Bereichen von 600 mV bis 1000 V, im Bereich 50 bis 60 Hz beträgt die Abweichung höchstens 0,5 Prozent und 30 Digit, bei gleichzeitiger Wechsel- und Gleichkopplung 0,7 Prozent und 40 Digit. Gleichspannung wird im Bereich 600 mV am genauesten erfasst, dort liegt die Abweichung bei höchstens 0,03 Prozent und 2 Digit. Der Eingangswiderstand bei der Spannungsmessung beträgt 10 MΩ. Die genannten Toleranzen gelten bei 23 °C mit einer Abweichung von 5 °C und einer relativen Luftfeuchtigkeit unter 75 Prozent, sonst kommt der Temperaturkoeffizient hinzu. Strom misst das Gerät vom Bereich 600 µA mit einer Auflösung von 0,01 µA bis 10 A, sowohl Wechsel- als auch Gleichstrom.

Der Widerstand wird in sechs Bereichen bis 60 MΩ erfasst, die Leerlaufspannung liegt unter 1,3 V und im 600-Ω-Bereich unter 1,5 V. Die Kapazität reicht von 10 nF bis 10 mF. Die Netzfrequenz wird im 6-V-Bereich bis 50 kHz erfasst, bei 600 V bis 30 kHz und bei 1000 V bis 5 kHz, der 5-V-Logikpegel von 5 Hz bis 1 MHz und das Tastverhältnis bis 500 kHz. Die Temperatur wird mit einem Fühler Typ K von -200 bis 1090 °C gemessen. Die Durchgangsprüfung spricht unter 100 bis 420 Ω an, der Summer ertönt und die Displaybeleuchtung blinkt, die Ansprechzeit liegt unter 100 µs. Die Diodenprüfung arbeitet bis 3,0 V mit einem Prüfstrom von etwa 0,35 mA.

Der Messwert wird als echter Effektivwert gewonnen, bei nichtsinusförmigen Kurvenformen wird der Anzeigewert jedoch ungenauer. Der maximale Crest-Faktor beträgt 3,2 bei halbem und 1,6 bei vollem Messbereichsendwert, Rechtecksignale sind nicht spezifiziert.

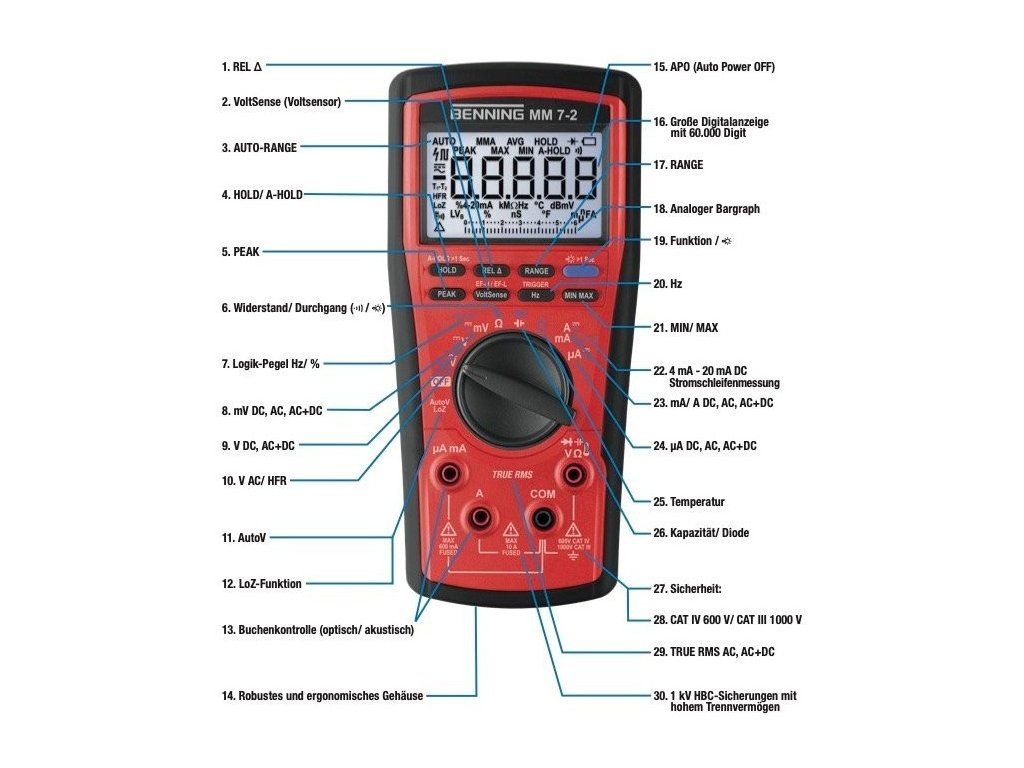

Bedienung und Anzeigen

Der Drehschalter wählt die Messart, die blaue Taste Funktion schaltet die zweite bis fünfte Funktion der jeweiligen Schalterstellung weiter, und die zuletzt gewählte Funktion bleibt je Stellung gespeichert. Die Taste MIN MAX erfasst den niedrigsten, höchsten und durchschnittlichen Wert einer Messreihe, PEAK speichert Spitzenwerte über 0,35 ms außerhalb von AutoV LoZ, REL Δ zeigt die Differenz zum gespeicherten Wert und RANGE schaltet auf die manuelle Bereichswahl um. HOLD hält den Messwert fest, ein längerer Druck aktiviert A-HOLD, das einen stabilen Messwert selbsttätig speichert und mit einem kurzen Signalton meldet.

Die Displaybeleuchtung wird mit einem längeren Druck der blauen Taste eingeschaltet und erlischt nach etwa 16 Minuten von selbst. Ohne Bedienung schaltet sich das Gerät nach etwa 30 Minuten ab, bei aktivierter Funktion MIN MAX ist die automatische Abschaltung deaktiviert. Die Buchsenkontrolle überwacht, ob eine Messleitung in einer Strombuchse steckt, während der Drehschalter in einer anderen Stellung steht, dann ertönt ein Signalton und im Display erscheint InEr. Arbeitet die Buchsenkontrolle nicht, ist eine Sicherung defekt.

Montage und Anwendung

Prüfen Sie vor jeder Inbetriebnahme das Gerät und die Messleitungen auf Beschädigungen und Feuchtigkeit und kontrollieren Sie die Isolation. Stellen Sie den Drehschalter erst um, nachdem Sie die Prüfspitzen von der Messstelle entfernt haben. Montieren Sie vor Messungen in Stromkreisen der Kategorien CAT III und CAT IV die beigestellten Aufsteckkappen, damit das freiliegende Teil der Kontaktspitze nicht länger als 4 mm ist, ohne sie gilt für die Messleitungen nur CAT II. Fassen Sie die Messleitungen stets im Handbereich an, niemals an den blanken Spitzen.

Messen Sie eine vorhandene Spannung immer zuerst ohne den Filter HFR, sonst kann Ihnen eine gefährliche Spannung entgehen. Verwenden Sie AutoV LoZ nicht an empfindlichen elektronischen Schaltkreisen, die anfangs niedrige Eingangsimpedanz kann kurzzeitig Stromspitzen bis 673 mA erzeugen. Entfernen Sie beim Trennen des Messstromkreises immer zuerst die spannungsführende Messleitung und danach die Messleitung am Neutralleiter. Vor dem Öffnen des Batteriefachs oder des Gehäuses muss das Gerät spannungsfrei sein.

Einsatzbereiche

• Service und Instandhaltung elektrischer Anlagen
• Messungen an Frequenzumrichtern und Antrieben
• Instandhaltung von Maschinen und Anlagen in der Industrie
• Lüftungs- und Kältetechnik, wo die Temperaturmessung hilft
• Service an Regelungen und an der Stromschleife 4 bis 20 mA
• Elektrolabor, Reparatur und Entwicklung

Wichtig vor dem Kauf

• Das Gerät ist für Fachkräfte und unterwiesene Personen bestimmt und darf nur in Stromkreisen bis CAT III 1000 V oder CAT IV 600 V gegen Erde verwendet werden
• Gefährlich sind bereits Spannungen ab 30 V AC und 60 V DC
• Die Schutzart IP 40 enthält keinen Wasserschutz, das Gerät gehört in Gebäude und in trockene Umgebung
• In explosionsgefährdeten Bereichen darf das Gerät nicht eingesetzt werden
• Eine Dauermessung mit 10 A ist nur bei Umgebungstemperaturen unter 40 °C zulässig, zwischen 40 und 55 °C höchstens 3 Minuten mit einer Pause über 15 Minuten, zwischen 10 und 20 A nur 30 Sekunden, danach jeweils eine Pause über 15 Minuten
• Der Spannungsindikator VoltSense darf nicht zur Feststellung der Spannungsfreiheit dienen, eine gefährliche Berührungsspannung kann auch ohne Signal anliegen
• Die berührungslose Phasenprüfung arbeitet ab 230 V, dabei darf an den Buchsen keine Spannung anliegen
• Die manuelle Bereichswahl steht bei AutoV LoZ, bei der Kapazitätsmessung und bei der Frequenzmessung nicht zur Verfügung
• Bei Bereichsüberschreitung erscheint nur die Anzeige 0L oder -0L, eine weitere Warnung bei Überlast gibt das Gerät nicht aus
• Eine nicht arbeitende Buchsenkontrolle bedeutet eine defekte Sicherung, F1 hat 11 A und F2 hat 0,4 A, beide für 1000 V
• Wechseln Sie entladene Batterien und eine defekte Sicherung umgehend aus, sonst drohen Fehlmessungen und damit eine Gefährdung
• Verwenden Sie nur zugelassene Sicherheitsmessleitungen
• Entladen Sie Kondensatoren vor der Kapazitätsmessung vollständig und legen Sie dabei keine Spannung an die Buchsen an, sonst wird das Gerät beschädigt
• Starke Störquellen in der Nähe des Geräts können zu instabiler Anzeige und zu Messfehlern führen

Häufige Fragen

Was ist AutoV LoZ und wann hilft es?
Das Gerät wählt Messart und Bereich selbst und misst mit einer niedrigen Eingangsimpedanz von etwa 2,1 kΩ, die bei energiereichen Spannungen in Sekundenbruchteilen ansteigt, typisch auf 12 kΩ bei 100 V und 670 kΩ bei 1000 V. Damit werden induktiv und kapazitiv eingestreute Spannungen auf langen Leitungen unterdrückt. Für empfindliche Elektronik ist die Funktion nicht geeignet.

Wozu dient der Filter HFR?
Er ist ein Tiefpass mit einer Grenzfrequenz von etwa 1000 Hz für Messungen an Umrichtern und Antrieben und steht in den Bereichen 600 V und 1000 V zur Verfügung. Er filtert hochfrequente Impulse aus, zeigt an der Grenzfrequenz jedoch nur etwa den Faktor 0,707 des tatsächlichen Werts, und oberhalb von 440 Hz ist die Genauigkeit nicht spezifiziert. Messen Sie eine Spannung deshalb immer zuerst ohne Filter, damit Ihnen keine gefährliche Spannung entgeht.

Kann ich sofort Temperatur messen?
Ja, der Drahttemperaturfühler Typ K mit etwa 93 cm Länge liegt bei. Der Fühler selbst misst allerdings nur von -20 bis 200 °C mit einer Abweichung von 1,5 °C. Den vollen Gerätebereich von -200 bis 1090 °C nutzen Sie erst mit einem anderen Fühler Typ K, und zur Geräteabweichung kommt stets die Abweichung des Fühlers hinzu.

Wie lange halten die Batterien?
Drei Micro-Batterien 1,5 V des Typs AAA reichen laut Hersteller für etwa 150 Stunden ohne eingeschaltete Displaybeleuchtung.

Was gehört zum Lieferumfang?
Das Gerät, je eine rote und schwarze Silikon-Sicherheitsmessleitung mit 1,0 m Länge, der Drahttemperaturfühler Typ K, eine Kompaktschutztasche, drei Batterien AAA, zwei eingebaute Sicherungen und eine Bedienungsanleitung.
