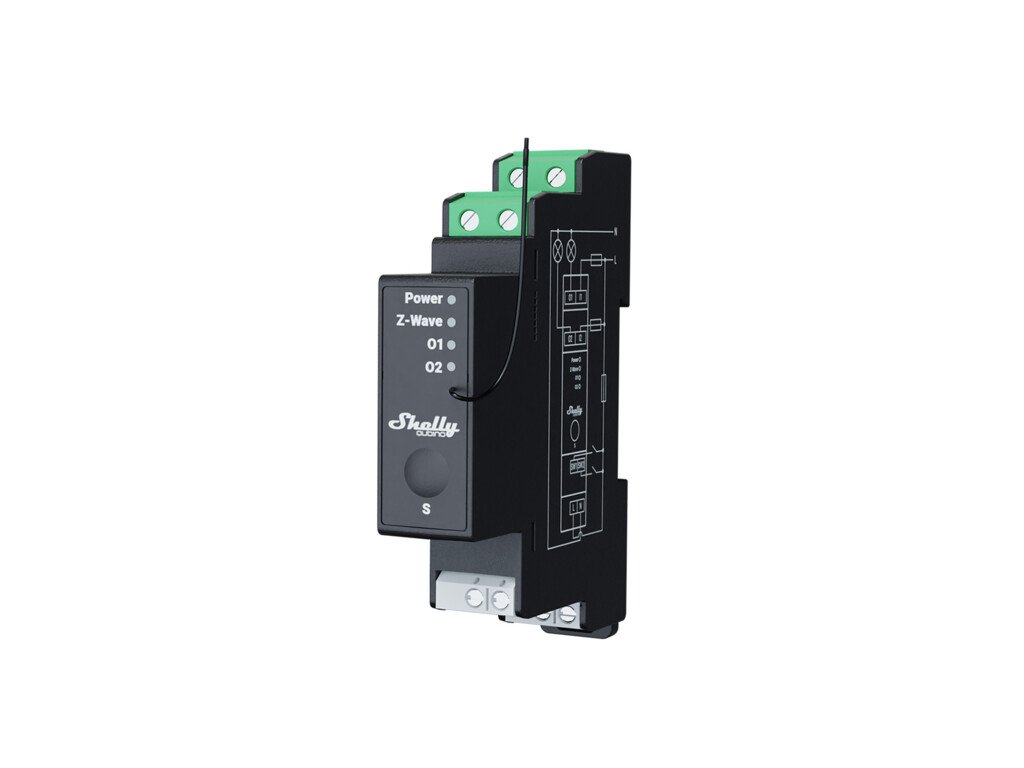

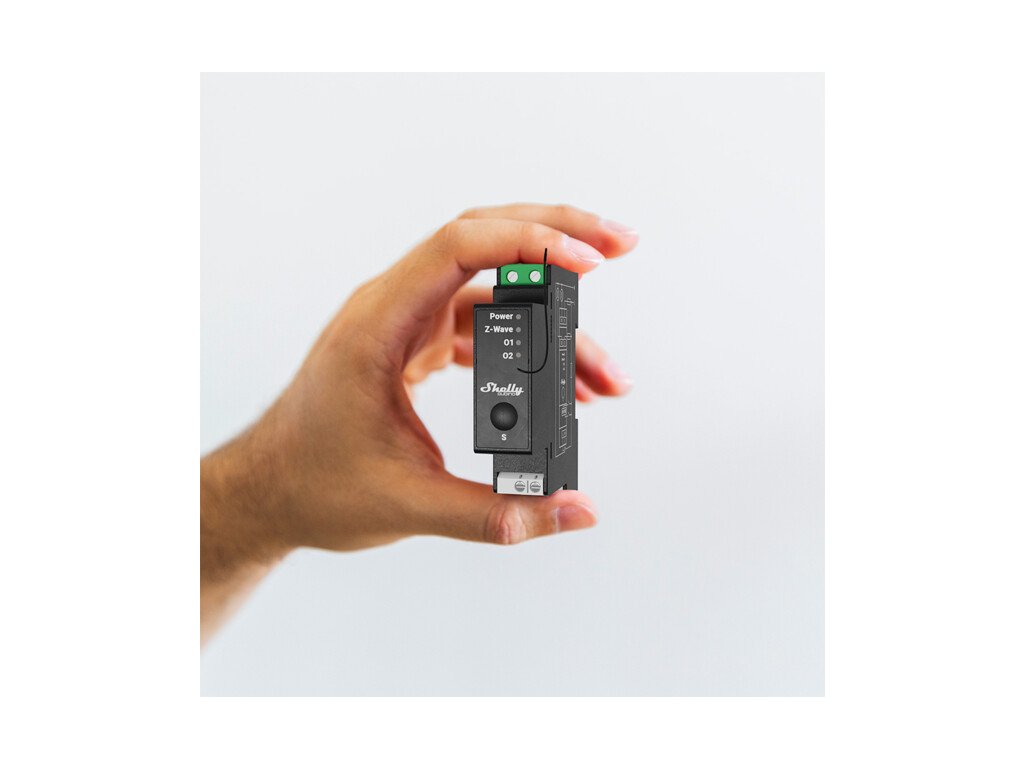

SHELLY Wave Pro 2PM Schaltmodul für DIN-Schiene 2-Kanal 16 A je Kanal mit Verbrauchsmessung, Z-Wave

Produktdetailbeschreibung

Zwei Lasten, ein Gerät im Verteiler und bei beiden der Überblick, welche Leistung sie aufnehmen. Genau das leistet das Shelly Wave Pro 2PM. Es schaltet zwei voneinander unabhängige Abgänge, erfasst bei jedem die aufgenommene Leistung und misst dazu die verbrauchte Energie. Die Messwerte schickt es über Z-Wave an das Gateway, das in Ihrem Haus oder Objekt bereits läuft.

Ist das etwas für Sie?

Ja, wenn

• Sie ein Gerät für den Verteiler suchen, das zwei Lasten schaltet und bei jeder den eigenen Verbrauch ausweist
• die Automatisierung gebündelt im Verteiler sitzen soll und nicht verstreut in Gerätedosen
• Sie ein Z-Wave-Netz betreiben und Ihnen ein weiterer dauerhaft versorgter Knoten gelegen kommt, der die Reichweite erweitert
• beide Abgänge weiterhin klassisch von der Wand aus bedienbar bleiben sollen

Nein, besser passt ein anderes Modell, wenn

• nur ein einziger Abgang zu schalten ist, dafür genügt das Shelly Wave Pro 1PM
• Sie einen fremden Kreis mit eigener Quelle schalten, dafür sind die potentialfreien Kontakte des Shelly Wave Pro 2 gebaut
• Sie die Helligkeit von Leuchten regeln möchten, dazu dient das Shelly Wave Pro Dimmer 2PM
• Sie Jalousien, Rollläden oder eine Markise bewegen, dafür gibt es das Shelly Wave Pro Shutter

Auf einen Blick

• zwei Relaisausgänge, jeder mit eigener Messung
• Belastbarkeit 16 A je Kanal, insgesamt höchstens 25 A
• Leistung getrennt für beide Abgänge gemeldet, dazu die Energie in Kilowattstunden
• zwei Steuereingänge SW für Schalter oder Taster, auch für Schalter mit Speicherfunktion
• Z-Wave-Funk, Frequenz 868,4 MHz, Prozessor S800
• Sicherheit S2 und Aufnahme ins Netz per QR-Code
• dauerhaft versorgter Knoten übernimmt die Rolle des Repeaters
• Baubreite 19 mm auf der DIN-Schiene
• drei eingebaute Schutzfunktionen für Überhitzung, Überstrom und Überspannung

Funktionen

Beide Abgänge laufen getrennt. Jeder hat seine eigene Zuleitungsklemme, I1 und I2, und ebenso seine eigene Ausgangsklemme, O1 und O2 für die Last. Neben dem Schalten verfolgt das Gerät durchgehend, was durch welchen Abgang fließt. An das Gateway gehen die momentane Leistung in Watt für jeden Kanal einzeln und ebenso als Summe für das ganze Gerät, dazu die verbrauchte Energie in Kilowattstunden.

Das Tempo der Meldungen haben Sie in der Hand. Ab Werk gilt, dass eine neue Meldung bei einer Leistungsänderung von 50 Prozent gesendet wird und zwischen zwei Meldungen mindestens eine halbe Minute vergeht. Diesen Abstand unter 30 Sekunden zu drücken lohnt nicht, es kann das Z-Wave-Netz überlasten, die Antwort des Geräts verlangsamen und die Stabilität des Netzes senken.

Über die Sicherheit wachen drei Schutzfunktionen. Der Überhitzungsschutz und der Überstromschutz sind dauerhaft aktiv und lassen sich nicht abschalten. Steigt die Temperatur über 80 °C und hält sich dort mehr als 5 Sekunden, schaltet das Gerät sein Relais ab und ins Gateway geht eine Meldung über Überhitzung. Ebenso ergeht es einem Strom, der 16 A um 10 Prozent überschreitet und sich dort länger als 5 Sekunden hält. Bei einer Versorgung mit 230 V AC gilt das auch für eine Spannung über 278 V, die sich ebenso lange hält. Den Alarm löschen Sie durch Trennen vom Netz, einen kurzen Druck auf die S-Taste oder das Betätigen eines Schalters oder Tasters an einem beliebigen SW-Eingang. Darüber hinaus kann das Gerät selbst auf den Alarm eines fremden Melders im Netz reagieren, also auf Wasser, Rauch, Kohlenmonoxid oder Hitze, und dabei je nach Einstellung das Relais öffnen oder schließen.

Der Zustand der Ausgänge ein oder aus übersteht einen Stromausfall und stellt sich nach Rückkehr der Spannung von selbst wieder her. Sollen beide Abgänge nach einem Ausfall ausgeschaltet bleiben, ändern Sie das über die Parameter 17 und 18 in der Konfiguration. Bereit stehen ferner eigene Zeitschaltungen für automatisches Ein- und Ausschalten bei jedem Kanal sowie ein Umschalter für das Kontaktverhalten zwischen Schließer und Öffner.

Steuerung und Kommunikation

Das Funkteil arbeitet auf 868,4 MHz, sendet mit weniger als 25 mW und erreicht im Gebäude je nach baulichen Bedingungen bis zu 40 m. Die dauerhafte Versorgung aus dem Netz macht aus dem Gerät einen Repeater, über den auch weiter entfernte Knoten das Gateway erreichen. Aufnehmen lässt es sich ohne Sicherheit, über S0 sowie über S2 in der nicht authentifizierten und in der authentifizierten Form. Authentifiziertes S2 klappt allerdings nur mit einem Gateway, das es selbst beherrscht.

Für die Aufnahme ins Netz gibt es drei Wege. Am einfachsten geht SmartStart, dabei lesen Sie mit dem Gateway den QR-Code des Geräts ein, danach trägt es sich binnen zehn Minuten nach dem Einschalten in Reichweite des Netzes von allein ein. Als zweites bietet sich die S-Taste an. Beim dritten Weg betätigen Sie den angeschlossenen Schalter oder Taster binnen drei Sekunden dreimal. Für die gesicherte Aufnahme brauchen Sie die PIN aus dem DSK-Code. Dieser ist seitlich aufgeklebt, eine zweite gleiche Kopie liegt im Karton.

Die SW-Eingänge müssen nicht nur die eigenen Ausgänge bedienen. Über die Assoziationsgruppen 2 bis 5, die jeweils bis zu neun Knoten zulassen, schalten sie ein anderes Gerät im Netz direkt, ohne Zutun des Gateways, und zwar nicht nur mit dem Befehl Ein und Aus, sondern auch mit dem Befehl für eine stufenlose Änderung, also für das Dimmen oder für die Fahrt einer Jalousie bei einem Gerät, das diesen Befehl annimmt.

Das Schalten beider Abgänge, die Rückmeldung der SW-Eingänge sowie die gemessenen Watt und Kilowattstunden unterstützen Home Assistant, Cozify, Homey, Vera Ezlo und Homee Cube Gen 7. Fibaro HC 3 schafft dasselbe unter Z-Wave engine 3 und bei Smart Things braucht es den Shelly Wave edge driver. Homee Cube Gen 5 schaltet den Ausgang zwar, zeigt das in der eigenen Oberfläche aber nicht an, und Watt wie Kilowattstunden kommen dort nicht an. Bei Homey kann es bei den Meldungen zu Problemen kommen, die sich über einen ergänzenden Weg lösen lassen.

Montage und Anwendung

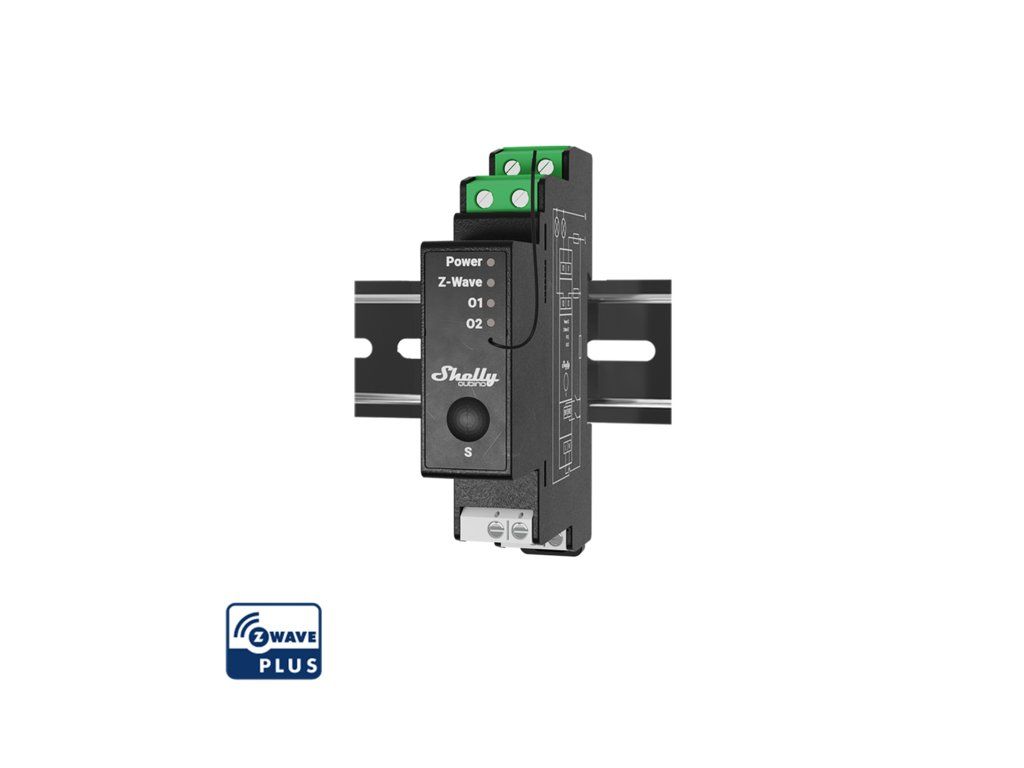

Das Gerät wird auf die DIN-Schiene im Verteiler gesetzt und nimmt dort 19 mm Baubreite ein. Außenleiter und Neutralleiter führen Sie an die Klemmen mit der Kennzeichnung L und N. Versorgt wird mit Wechselspannung von 110 bis 240 V AC, Frequenz 50/60 Hz. Leiterquerschnitte und Abisolierlängen der einzelnen Klemmen finden Sie in der Tabelle weiter unten.

Den Eingriff in die Installation darf nur eine Elektrofachkraft vornehmen. Bevor Sie in den Verteiler greifen, schalten Sie die Leitungsschutzschalter aus und überzeugen sich mit einem Messgerät davon, dass an den Klemmen nichts mehr anliegt. Wo mehr als 5 A je Kanal zu erwarten sind, bleibt um jedes Gerät der Baureihe Pro ein Freiraum von wenigstens 10 mm. Setzen Sie eindrähtige Massivleiter oder mehrdrähtige Leiter mit Aderendhülsen. Die Isolierung muss mindestens PVC T105 °C aushalten.

Nass werden darf das Gerät nicht, wählen Sie also einen Platz, an den kein Wasser gelangt. Die Betriebstemperatur liegt zwischen -20 und 40 °C, die relative Luftfeuchtigkeit zwischen 30 und 70 Prozent und die Höhenlage darf höchstens 2000 m betragen.

Was Sie noch brauchen

• Ein Z-Wave-Gateway. Es liegt nicht bei, und ohne Gateway lässt sich das Gerät nicht einrichten. Das Gerät arbeitet auf 868,4 MHz.
• Platz auf der DIN-Schiene. Das Gerät misst 94 x 19 x 69 mm und wiegt 75 g.
• Eine Aufteilung der Last auf zwei Kanäle. Jeder Kanal trägt 16 A, beide zusammen höchstens 25 A.
• Einen Schraubendreher und einen Drehmomentschlüssel bis 0,4 Nm. Ein höheres Drehmoment beschädigt die Klemme.
• Leiter im richtigen Querschnitt. Die grüne Klemmleiste nimmt 0,5 bis 2,5 mm² auf, die weißen 0,5 bis 1,5 mm². Abzuisolieren sind 6 bis 7 mm an der grünen und 5 bis 6 mm an den weißen.
• Das Etikett mit QR-Code und DSK-PIN. Über den QR-Code fügt sich das Gerät innerhalb von zehn Minuten nach dem Einschalten selbst in das Netz ein. Die PIN darf nicht verloren gehen.
• Eine Elektrofachkraft. Das Gerät wird im Verteiler an Netzspannung angeschlossen.

Einsatzbereiche

• Wohnungen und Einfamilienhäuser, in denen zwei Licht- oder Steckdosenabgänge aus einem Verteiler geführt werden
• Hotels, Beherbergungsbetriebe und Gemeinschaftsbereiche von Wohnhäusern mit Überblick über den Verbrauch einzelner Abgänge
• Büros, Ladengeschäfte, Restaurants, Tankstellen und weitere kleine Betriebe
• Schulen, Ämter und kommunale Gebäude
• Boiler, Direktheizungen und andere ohmsche Verbraucher, deren tatsächlicher Verbrauch Sie interessiert
• Lüftung, Kühlung und Klimageräte mit einem RC-Snubber

Wichtig vor dem Kauf

• Für die Einrichtung ist ein Z-Wave-Gateway erforderlich, im Karton liegt keines. Das Gateway ist getrennt zu beschaffen.
• Die Angabe 16 A bezieht sich auf einen Abgang. Die Summe beider darf dabei 25 A nicht überschreiten, beide Kanäle zugleich voll zu belasten ist also nicht möglich.
• Versorgt wird mit Wechselspannung von 110 bis 240 V AC, Frequenz 50/60 Hz.
• Ein Werksreset setzt auch die aufsummierten Kilowattstunden, die Assoziationen und alle eigenen Einstellungen auf den Ausgangszustand zurück.
• Der Reset per angeschlossenem Schalter klappt ausschließlich innerhalb der ersten Minute, nachdem die Versorgung anliegt. Über die S-Taste ist er jederzeit möglich.
• An induktive Verbraucher, die beim Schalten Spannungsspitzen erzeugen, gehört parallel ein RC-Snubber mit den Werten 0,1 µF, 100 Ω, 0,5 W, 600 V AC.
• Rechnet die Planung mit mehr als 5 A je Kanal, muss um die Geräte der Baureihe Pro ein Freiraum von 10 mm bleiben.
• Der Montageort muss so gewählt sein, dass das Gerät nicht nass werden kann.
• Der Eingriff in die Installation ist Sache einer Elektrofachkraft. Vor der Arbeit werden die Leitungsschutzschalter ausgeschaltet und es wird messtechnisch geprüft, ob die Klemmen spannungsfrei sind.
• Bewahren Sie den DSK-Code vom seitlichen Aufkleber und seine Kopie aus dem Karton auf, die PIN daraus geben Sie bei der gesicherten Aufnahme ins Netz ein.
• Homee Cube Gen 5 zeigt in seiner Oberfläche weder die gemessenen Watt und Kilowattstunden an noch gibt es den über den SW-Eingang ausgelösten Wechsel zuverlässig wieder. Das Schalten beider Ausgänge aus der App heraus funktioniert.
• Die Übertragung per Funk ist nicht unter allen Umständen zuverlässig, setzen Sie das Gerät daher nicht dort ein, wo Leben oder Sachwerte allein von seiner Funktion abhängen.

Anschlussklemmen

Die grünen Anschlüsse verlangen 6 bis 7 mm Abisolierung, die weißen 5 bis 6 mm. Angezogen werden die Schrauben mit maximal 0,4 Nm.

Häufige Fragen

Kommt das Shelly Wave Pro 2PM ohne Z-Wave-Gateway aus?
Nein. Im Karton liegt kein Gateway, und ohne eines lässt sich das Gerät weder ins Netz aufnehmen noch einrichten oder auslesen.

Trägt es beide Abgänge zugleich mit 16 A?
Nein. Die Angabe 16 A gehört zu einem Abgang, zusammen verträgt das Gerät 25 A.

Was erfasst das Gerät alles?
Die momentane Leistung in Watt für jeden Kanal einzeln und für das ganze Gerät, dazu die aufsummierte Energie in Kilowattstunden.

Lässt es sich auch über einen Schalter an der Wand bedienen?
Ja, dafür sind am Gerät die Eingänge SW1 und SW2 vorhanden. Anschließen können Sie daran Schalter oder Taster, der Eingang kennt zudem die Betriebsart für Schalter mit Speicherfunktion.

Was passiert mit den Ausgängen nach einem Stromausfall?
Ab Werk merkt sich das Gerät den Zustand und stellt ihn nach Rückkehr der Spannung wieder ein. Über die Parameter 17 und 18 ändern Sie das so, dass die Ausgänge ausgeschaltet bleiben.

Wie viel Platz nimmt es im Verteiler weg?
Es sind 19 mm auf der DIN-Schiene. Sind mehr als 5 A je Kanal zu erwarten, kommen noch 10 mm Freiraum um jedes Gerät der Baureihe Pro hinzu.

Ist das Gerät mit Home Assistant kompatibel?
Ja, dort kommen das Schalten beider Kanäle, die Rückmeldung der SW-Eingänge sowie die gemessenen Watt und Kilowattstunden an.

Kann ich damit einen Ventilator oder einen Transformator schalten?
Bei induktiven Verbrauchern wird parallel ein RC-Snubber mit den Werten 0,1 µF, 100 Ω, 0,5 W, 600 V AC angeschlossen.

Shelly Wave Pro 2PM oder Shelly Wave Pro 2?

Greifen Sie zum Modell 2PM, wenn Sie zum reinen Schalten bei beiden Abgängen auch die Messung brauchen. Das Wave Pro 2 ist überall dort richtig, wo der geschaltete Kreis eine eigene Quelle hat und Sie potentialfreie Kontakte nutzen.
