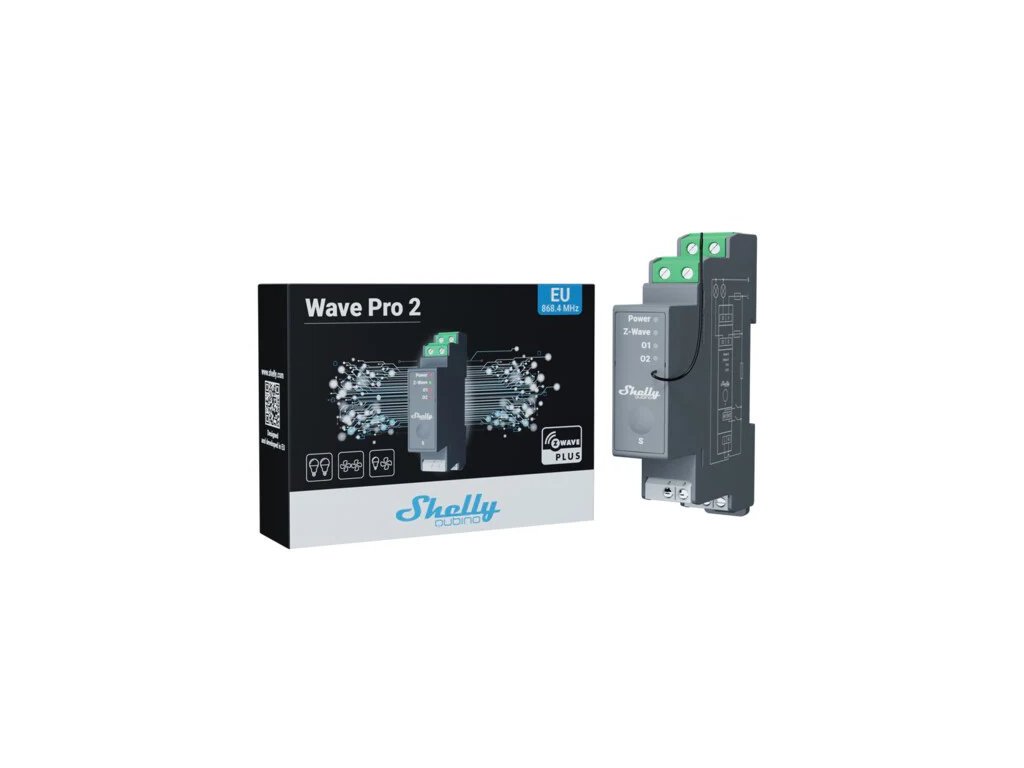

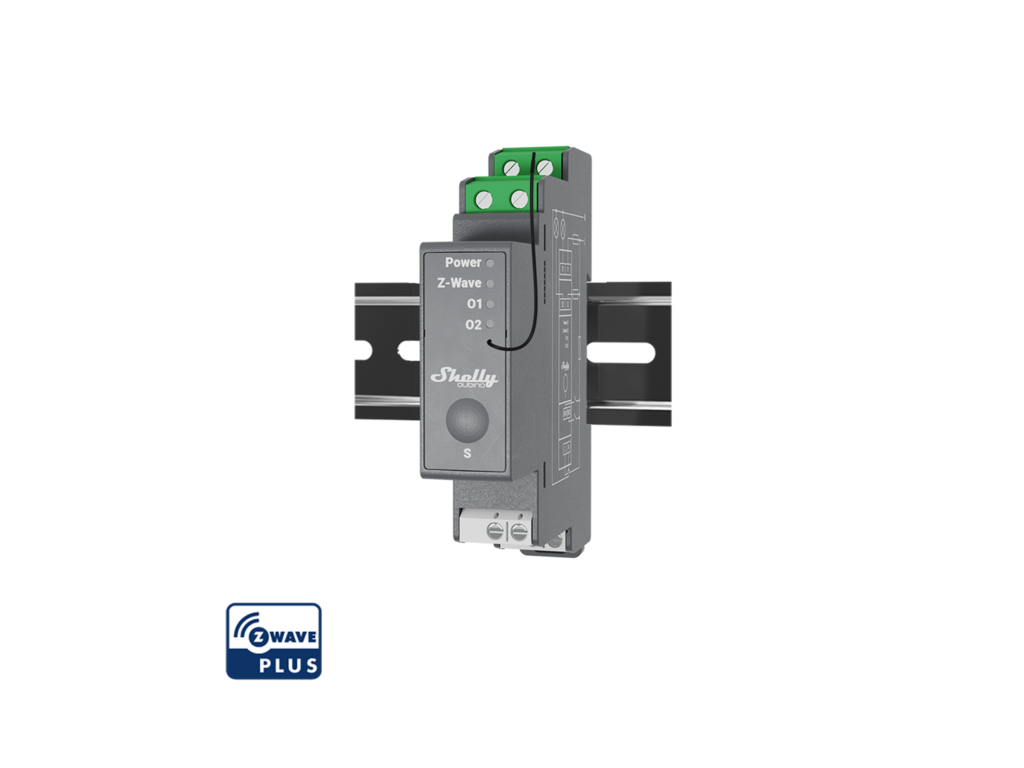

SHELLY Wave Pro 2 Schaltmodul für DIN-Schiene 2-Kanal 16 A je Kanal mit potentialfreien Kontakten, Z-Wave

Produktdetailbeschreibung

Shelly Wave Pro 2 ist ein zweikanaliges Schaltmodul für die DIN-Schiene, das zwei voneinander unabhängige Stromkreise über potentialfreie Kontakte schaltet. Jeder Kanal besitzt eine eigene Eingangs- und Ausgangsklemme, die Elektronik wird über ein separates Aderpaar versorgt, der geschaltete Stromkreis bleibt somit von der Versorgung des Moduls getrennt. Gesteuert wird es über das Z-Wave-Netz und über einen gewöhnlichen Wandschalter. Bestellcode QPSW-0A2X16EU.

Ist das etwas für Sie?

Ja, wenn Sie

• aus dem Verteiler zwei getrennte Stromkreise mit einer Last bis 16 A je Kanal und höchstens 25 A insgesamt schalten wollen
• möchten, dass jeder Stromkreis über einen eigenen Außenleiter kommt, die Kontakte sind potentialfrei und das Modul wird getrennt versorgt
• Ihre Installation auf dem Z-Wave-Protokoll aufbauen und es begrüßen, dass das Modul zugleich die Reichweite des Netzes verstärkt
• auf der Hutschiene 19 mm Baubreite samt Abständen frei haben
• den vorhandenen Wandschalter behalten wollen, die Klemmen SW und SW2 nehmen Schalter wie Taster auf
• ein Modul suchen, das Einschalt- und Ausschaltverzögerung selbst beherrscht und auf einen im Z-Wave-Netz gemeldeten Alarm reagiert

Nein, wählen Sie ein anderes Modell, wenn Sie

• bei beiden Stromkreisen die aufgenommene Leistung sehen wollen, die Messung bietet Shelly Wave Pro 2PM
• einen Rollladen oder eine Jalousie steuern, dafür gibt es das Jalousiemodul Shelly Wave Pro Shutter
• mit einem Stromkreis auskommen, die einkanalige Ausführung ist Shelly Wave Pro 1
• Licht stufenlos dimmen wollen, dafür ist Shelly Wave Pro Dimmer 2PM gedacht
• Ihr Zuhause auf WLAN aufbauen und kein Z-Wave-Gateway anschaffen möchten

Auf einen Blick

• 2 Relaisausgänge O1 und O2 mit potentialfreien Kontakten
• max. 16 A je Kanal und 25 A für das gesamte Modul, Schaltspannung bis 240 V AC
• eigene Eingangsklemme I1 und I2 für jeden Laststromkreis
• 2 Eingänge SW und SW2 für Schalter, Schalter mit Speicher oder Taster
• Versorgung 110 bis 240 V AC bei 50/60 Hz, Eigenverbrauch der Elektronik unter 0,3 W
• Funkband 868,4 MHz für Z-Wave, Sendeleistung unter 25 mW, im Gebäude bis 40 m Reichweite
• Chip Z-Wave S800, gesicherte Aufnahme bis zur Stufe S2 Authenticated
• eingebauter Überhitzungsschutz, der sich nicht abschalten lässt, mit Meldung an das Gateway
• arbeitet als Repeater im Z-Wave-Netz

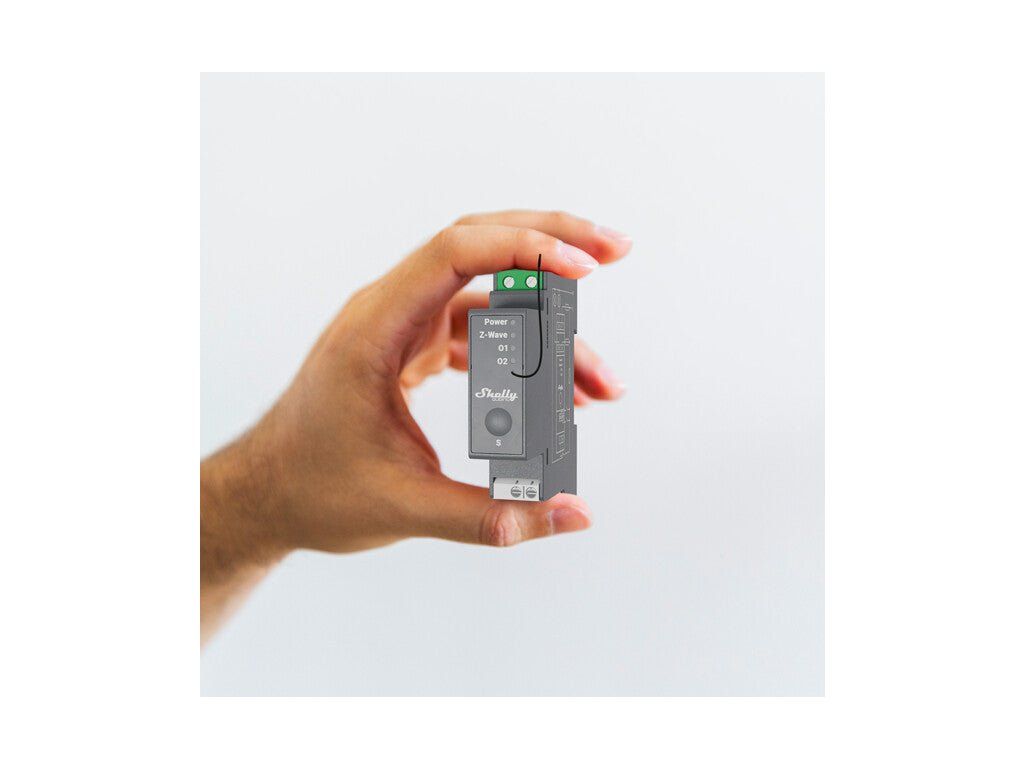

• 94 x 19 x 69 mm, 73 g, grauer Kunststoff, Montage auf DIN-Schiene

Funktionen

Das Modul besitzt zwei getrennte Relais. Laststromkreis 1 wird über die Klemmen I1 und O1 angeschlossen, Laststromkreis 2 über I2 und O2. Die Elektronik bezieht ihre Versorgung aus dem Klemmenpaar L und N, der geschaltete Stromkreis ist also von der Versorgung des Moduls getrennt. Genau deshalb lässt sich ein Kanal für einen Lichtstromkreis und der zweite etwa für einen Stromkreis mit eigenem Außenleiter nutzen. Das Kontaktverhalten wählen Sie selbst, Parameter 23 für Ausgang O1 und Parameter 24 für Ausgang O2 schalten zwischen dem Schließer NO und dem Öffner NC um, ab Werk gilt NO. Beide Ausgänge können nach einer eingestellten Zeit selbst aus- oder einschalten, dafür dienen die Parameter 19 und 20 für den ersten Kanal sowie 21 und 22 für den zweiten. Die Zeit wird im Bereich 1 bis 32535 eingegeben, die Einheit Sekunden oder Millisekunden legt Parameter 25 für O1 und Parameter 26 für O2 fest. Nach Wiederkehr der Versorgung stellt das Modul ab Werk beide Ausgänge in den zuletzt bekannten Zustand zurück, über die Parameter 17 und 18 lässt sich dieses Verhalten ändern. Bemerkenswert ist auch die Reaktion auf einen Alarm im Z-Wave-Netz. Die Parameter 91, 92, 93 und 94 legen fest, wie das Modul auf Meldungen zu Wasser, Rauch, Kohlenmonoxid und Wärme antwortet. Zur Wahl stehen keine Reaktion, das Öffnen des Relais oder das Schließen des Relais. Die Überhitzung überwacht das Modul selbst, es trennt das Relais und sendet eine Meldung an das Gateway.

Steuerung und Kommunikation

Der Schalter oder Taster für den Ausgang O1 wird an SW angeschlossen, der für O2 an SW2. Die Parameter 1 und 2 legen fest, was dort angeschlossen ist. Der Werkswert 2 steht für einen Schalter, bei dem jede Änderung der Stellung den Ausgang in den entgegengesetzten Zustand kippt, der Wert 1 für einen Schalter mit Speicher, bei dem der geschlossene Kontakt eingeschaltet und der geöffnete ausgeschaltet hält, und der Wert 0 für einen Taster. Zwei Stellungswechsel mit einem Abstand unter 500 ms wertet das Modul als Doppelbetätigung und sendet einen Befehl an die zugeordneten Geräte. Die Zuordnung der Eingänge zu den Ausgängen lässt sich mit Parameter 6 tauschen, ohne die Verdrahtung anzufassen. Die direkte Kommunikation ohne Gateway läuft über Assoziationsgruppen. Die Gruppen 2 und 3 gehören zum Eingang SW, die Gruppen 4 und 5 zum Eingang SW2, in jede passen höchstens 9 Knoten und es empfiehlt sich, bei 5 Knoten zu bleiben, damit im Netz keine Verzögerungen entstehen. Die Gruppen 2 und 4 senden den einfachen Befehl zum Ein- und Ausschalten, die Gruppen 3 und 5 den Befehl zur stufenlosen Pegeländerung, den ein Dimmer oder ein Antrieb auf der Gegenseite zu schätzen weiß. Gruppe 1 Lifeline ist einem einzigen Gateway vorbehalten und meldet ihm den LED-Zustand, den Wechsel am Ausgang O1, eine Überhitzung sowie den örtlichen Reset. Beide Endpunkte besitzen eine eigene Lifeline, dadurch werden O1 und O2 auch getrennt gemeldet. Die Sicherheitsstufe wählen Sie bei der Aufnahme ins Netz, zur Wahl stehen der Betrieb ohne Verschlüsselung, S0 sowie zwei Stufen von S2. Ins Netz gelangt das Modul auf drei Wegen. Der erste ist SmartStart, bei dem das Gateway den QR-Code am Modul einliest und sich das Modul innerhalb von 10 Minuten nach dem Einschalten in Netznähe selbst anmeldet. Der zweite ist die S-Taste, der dritte dreimaliges Umlegen des Schalters an der Klemme SW oder SW2 innerhalb von 3 Sekunden. Nach dem Einschalten der Versorgung und nach dem Drücken der S-Taste zeigt das Modul zehn Minuten lang, woran Sie sind, blaues Blinken bedeutet, dass es nicht im Netz ist, grünes, dass es aufgenommen wurde. Wer das Modul von unterwegs bedienen und beobachten will, braucht ein Z-Wave-Gateway mit Zugang zum Internet, es gehört nicht zum Lieferumfang und ohne dieses lassen sich die Parameter nicht einstellen. Das Ein- und Ausschalten beider Kanäle sowie die Bedienung über die SW-Eingänge melden die Gateways Home Assistant, Fibaro HC 3 mit Z-Wave engine 3, Homee Gen 7, Vera Ezlo und Cozify. Für SmartThings gehört dazu der Shelly Wave edge driver, und beim Gateway Homey werden die Meldungen über ein eigenes Verfahren nachgebessert. Homee Gen 5 beherrscht die Ausgänge nur teilweise, in der App gibt es nur einen Regler für beide und deren Zustand wird möglicherweise nicht richtig angezeigt, die Bedienung über die SW-Eingänge funktioniert dort nicht.

Montage und Anwendung

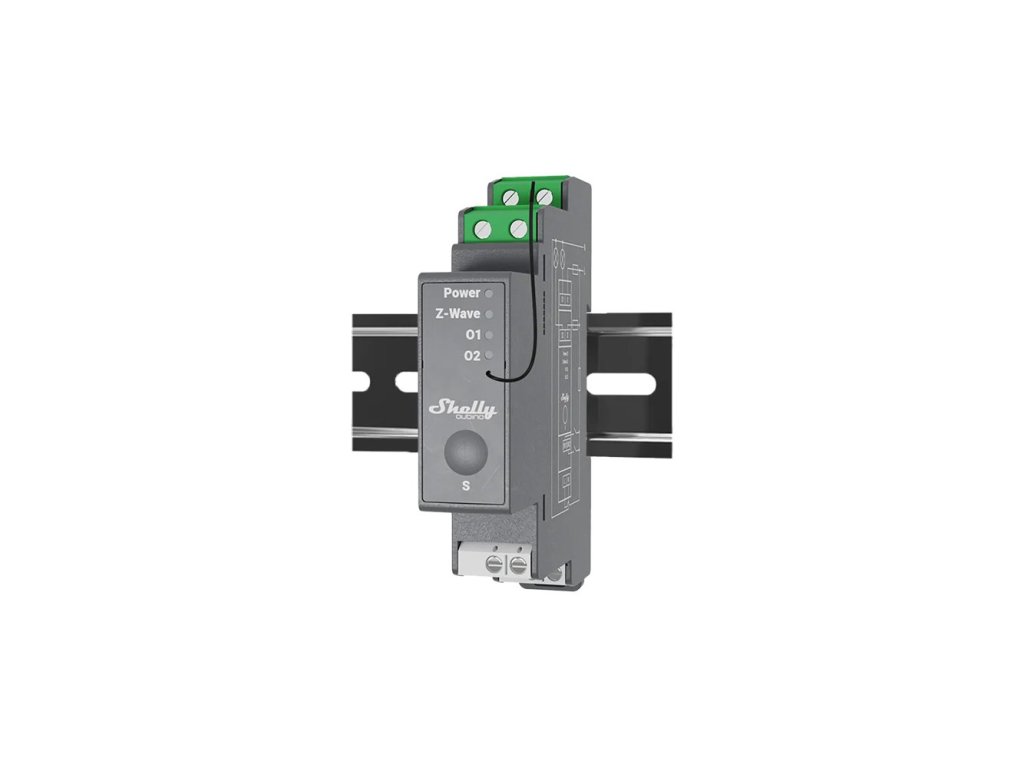

Das Modul rastet auf der DIN-Schiene im Verteiler ein, seine Maße betragen 94 x 19 x 69 mm mit einer Toleranz von 0,5 mm. Die Versorgung der Elektronik kommt auf die Klemmen L und N, im Schaltbild ist das die Ader L3 mit der Kennzeichnung C. Der Außenleiter des ersten Laststromkreises geht auf I1 und der des zweiten auf I2, im Schaltbild die Adern L1 und L2 mit der Kennzeichnung A und B. Der grüne Steckverbinder nimmt Querschnitte von 0,5 bis 2,5 mm² bei einer Abisolierlänge von 6 bis 7 mm auf. Die weißen Steckverbinder sind für 0,5 bis 1,5 mm² bei 5 bis 6 mm ausgelegt. Die Klemmschrauben werden mit höchstens 0,4 Nm angezogen. Empfohlen sind eindrähtige Leiter oder Litzen mit Aderendhülsen sowie eine Aderisolierung, deren Wärmebeständigkeit mindestens PVC T105 °C entspricht. Erwarten Sie Ströme über 5 A je Kanal, lassen Sie um jedes Gerät der Pro-Reihe mindestens 10 mm Platz frei. Den Netzanschluss darf nur eine Elektrofachkraft ausführen, zuvor werden die Leitungsschutzschalter abgeschaltet und mit Spannungsprüfer oder Multimeter wird nachgewiesen, dass die Klemmen spannungsfrei sind. Die Antenne darf nicht gekürzt werden, und Metallteile in ihrer Nähe können das Signal stören, führen Sie sie deshalb möglichst weit von Blechen und Schienen weg. Die Umgebung muss trocken bleiben. Die Umgebungstemperatur darf -20 bis 40 °C betragen, die Luftfeuchte 30 bis 70 %, die Höhe reicht bis 2000 m.

Was Sie noch brauchen

• Ein Z-Wave-Gateway. Es liegt nicht bei, und ohne Gateway lässt sich das Modul nicht einrichten. Das Modul arbeitet auf 868,4 MHz.
• Platz auf der DIN-Schiene. Das Modul misst 94 x 19 x 69 mm und wiegt 73 g.
• Eine Aufteilung der Last auf zwei Kanäle. Jeder Kanal trägt 16 A, beide zusammen höchstens 25 A.
• Einen Schraubendreher und einen Drehmomentschlüssel bis 0,4 Nm. Ein höheres Drehmoment beschädigt die Klemme.
• Leiter im richtigen Querschnitt. Die grüne Klemmleiste nimmt 0,5 bis 2,5 mm² auf, die weißen 0,5 bis 1,5 mm². Abzuisolieren sind 6 bis 7 mm an der grünen und 5 bis 6 mm an den weißen.
• Das Etikett mit QR-Code und DSK-PIN. Über den QR-Code fügt sich das Modul innerhalb von zehn Minuten nach dem Einschalten selbst in das Netz ein. Der PIN darf nicht verloren gehen.
• Eine Elektrofachkraft. Das Modul wird im Verteiler an Netzspannung angeschlossen.

Einsatzbereiche

• Einfamilienhaus, in dem aus dem Verteiler die Außenbeleuchtung und ein Steckdosenstromkreis auf der Terrasse geschaltet werden
• Mehrfamilienhaus, Hotel oder Schule, in dem die Flurbeleuchtung geschaltet und die Technik nach Betriebsschluss abgeschaltet wird
• Ladengeschäft, Büro oder Restaurant, in dem ein Relais die Leuchtreklame und das zweite die Technik führt
• Fertigungs- und Industriegebäude sowie landwirtschaftlicher Betrieb, in dem das Modul Pumpe und Lüftung in zwei unabhängigen Stromkreisen führt
• Warmwasserspeicher und Direktheizkreise mit ohmscher Last
• größeres Objekt, in dem das Modul im Verteiler zusätzlich als Repeater dient

Wichtig vor dem Kauf

• Das Modul hat keine Leistungsmessung. Watt an den Kanälen erfasst es nicht. Gleiche Abmessungen und dazu die Messung bietet Shelly Wave Pro 2PM.
• Es gelten zwei Grenzen gleichzeitig, 16 A je Kanal und 25 A für das gesamte Modul. Beide Kanäle lassen sich daher nicht zugleich mit 16 A belasten.
• Das Modul ist für Wechselstromkreise bis 240 V bestimmt. Für Gleichstromkreise ist es nicht vorgesehen.
• Von den internen Schutzfunktionen trägt das Modul den Überhitzungsschutz. Abschalten lässt er sich nicht. Er öffnet das eigene Relais und sendet eine Meldung an das Gateway. Der Alarm wird durch Aus- und wieder Einschalten der Versorgung, durch kurzes Drücken der S-Taste oder durch Betätigen des Schalters oder Tasters am Eingang SW oder SW2 aufgehoben.
• Das Gerät darf nicht an ein Verbrauchsmittel angeschlossen werden, das die angegebene Höchstlast überschreitet.
• Erwarten Sie Ströme über 5 A je Kanal, müssen um jedes Gerät der Pro-Reihe mindestens 10 mm Platz frei bleiben.
• Das Modul unterstützt ohmsche Lasten wie Glühlampen und Heizgeräte sowie kapazitive Lasten. Zu den induktiven Lasten zählen auch LED-Treiber und Transformatoren, ferner Ventilatoren, Kühlschränke und Klimageräte. Bei induktiven Verbrauchsmitteln, die beim Ein- und Ausschalten Spannungsspitzen erzeugen, etwa Motoren, Ventilatoren und Staubsaugern, wird parallel zum Verbrauchsmittel ein RC-Snubber aus 0,1 µF und 100 Ω, ausgelegt auf 1/2 W und 600 V AC, angeschlossen.
• Der grüne Steckverbinder nimmt eine Ader von 0,5 bis 2,5 mm² auf, die weißen Steckverbinder 0,5 bis 1,5 mm². Auch die Abisolierlänge unterscheidet sich, 6 bis 7 mm und 5 bis 6 mm.
• Empfohlen ist eine Aderisolierung, deren Wärmebeständigkeit mindestens PVC T105 °C entspricht.
• Das Modul gehört in einen Verteiler in trockener Umgebung und darf nicht feucht werden.
• Das Kürzen der Antenne ist untersagt. Metallteile in ihrer Nähe können das Signal stören.
• Parameter setzen und aus der Ferne schalten geht nur mit einem Z-Wave-Gateway. Dieses liegt der Verpackung nicht bei.
• Beim Anlernen mit S2 fragt das Gateway den PIN-Code ab, also fünf unterstrichene Ziffern des DSK-Schlüssels. Er steht auf dem Etikett an der Seite des Moduls und auf der Karte in der Verpackung. Entfernen Sie das Etikett nicht vom Produkt und bewahren Sie die Karte als Sicherung auf.
• Nach dem erfolgreichen Aufnehmen ins Netz und nach dem Entfernen daraus schaltet das Modul beide Lasten kurz zweimal ein und aus. Rechnen Sie bei einer Pumpe oder einer Beleuchtung damit.
• Die Funkübertragung mit Z-Wave ist nicht immer zuverlässig. Der Schutz von Leben und Sachwerten darf nicht allein von diesem Gerät abhängen.
• Der Netzanschluss gehört in die Hände einer Elektrofachkraft. Jeder Eingriff in die Verdrahtung beginnt mit dem Nachweis, dass die Klemmen spannungsfrei sind.

Anschlussklemmen

Häufige Fragen

Kann ich beide Kanäle gleichzeitig mit 16 A belasten?
Nein. Die Grenze von 16 A gilt je Kanal, für das gesamte Modul sind es 25 A. Die Aufteilung auf die Kanäle bleibt Ihnen überlassen.

Erfasst das Modul die aufgenommene Leistung?
Nein, eine Leistungsmessung hat das Modul nicht. Watt an beiden Kanälen zeigt Shelly Wave Pro 2PM.

Was bringen mir potentialfreie Kontakte?
Der Laststromkreis tritt an Klemme I1 oder I2 ein und ist von der Versorgung des Moduls getrennt. Jeder Kanal darf daher über einen eigenen Außenleiter kommen.

Kann der vorhandene Wandschalter bleiben?
Ja. Die Parameter 1 und 2 haben den Werkswert 2, also einen Schalter, bei dem jede Änderung der Stellung den Ausgang kippt. Der Wert 0 macht aus dem Eingang einen Taster und der Wert 1 einen Schalter mit Speicher.

Arbeitet das Modul ohne Z-Wave-Gateway?
Der Ausgang lässt sich über den Schalter an der Klemme SW oder SW2 umschalten. Für das Einstellen der Parameter und für das Schalten aus der Ferne wird ein Z-Wave-Gateway gebraucht.

Kann der Ausgang als Öffner arbeiten?
Ja. Parameter 23 für den Ausgang O1 und Parameter 24 für den Ausgang O2 schalten den Kontakt zwischen NO und NC um.

Wie verhält sich das Modul nach der Rückkehr der Versorgung?
Ab Werk bringt es beide Ausgänge in den Zustand, in dem sie vor dem Ausfall waren. Geändert wird das über die Parameter 17 und 18.

Wie bringe ich das Modul in den Auslieferungszustand?
Es bieten sich drei Wege an, die S-Taste, der vom Gateway gesetzte Parameter 120 und fünfmaliges Umlegen des Schalters innerhalb von 3 Sekunden. Der dritte Weg ist nur in der ersten Minute nach dem Anlegen der Versorgung nutzbar.

Shelly Wave Pro 2 oder Shelly Wave Pro 2PM?

Shelly Wave Pro 2 wählen Sie, wenn Ihnen das Schalten zweier Stromkreise über potentialfreie Kontakte genügt. Shelly Wave Pro 2PM wählen Sie, wenn Sie bei beiden Stromkreisen die aufgenommene Leistung sehen und zusätzlich den internen Schutz gegen Überstrom und Überspannung haben möchten.
