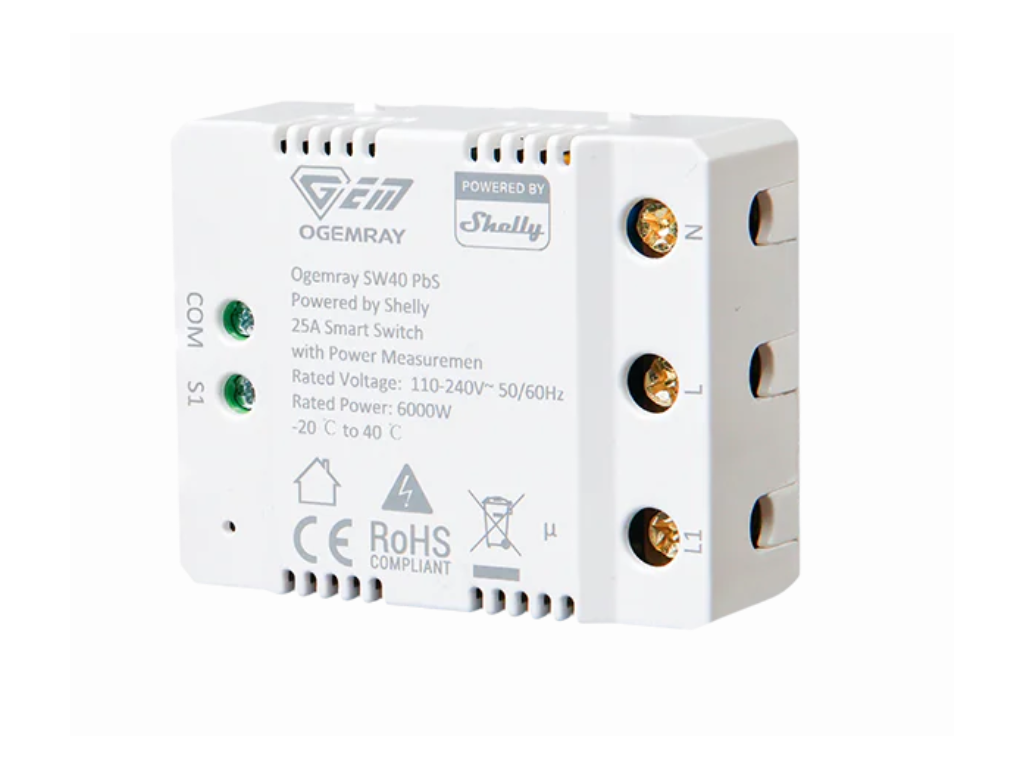

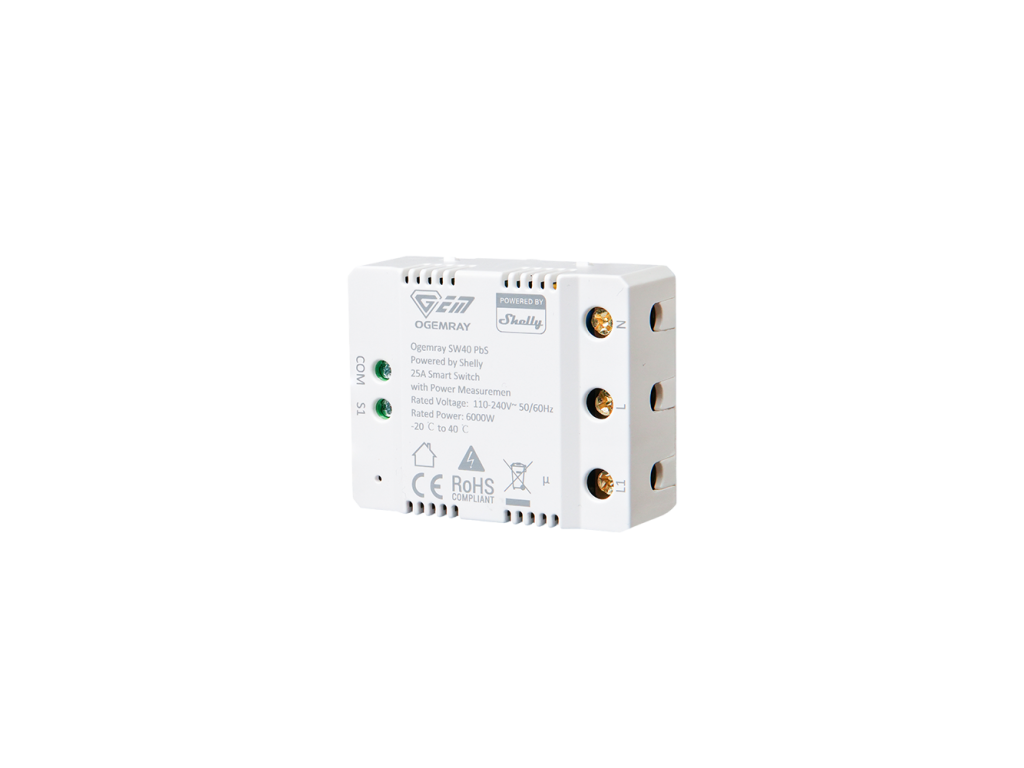

OGEMRAY SW40 PbS Smart Relay 25A Schaltmodul mit Verbrauchsmessung bis 25 A und 6000 W, WiFi, Bluetooth

Produktdetailbeschreibung

Das Modul bietet einen Ausgang bis 25 A und 6000 W, also für einphasige Verbraucher mit höherer Leistungsaufnahme, und misst dabei Spannung und Strom. Hergestellt wird es von Ogemray, in das Shelly-Ökosystem gehört es über das Programm Powered by Shelly.

Ist das etwas für Sie?

• Ja, wenn Sie einen großen einphasigen Verbraucher smart schalten wollen, etwa einen Boiler oder eine Direktheizung.
• Ja, wenn Sie dabei Spannung und Stromaufnahme sehen wollen.
• Ja, wenn Sie auf KNX setzen. Das Modul unterstützt KNXnet über IP.
• Ja, wenn Ihnen ein Wi-Fi-Repeater und ein Gateway für Bluetooth-Low-Energy-Geräte in einem Gerät hilft.
• Nein, wenn Sie dünne Leiter haben. Die Klemmen sind für 2,5 bis 6 mm² ausgelegt, ein schwächerer Leiter lässt sich darin nicht sauber klemmen.
• Nein, wenn Sie einen dreiphasigen Verbraucher schalten. Der Ausgang ist einphasig.
• Nein, wenn Sie ein Modul für die Installationsdose brauchen. Dieses wird an der Wand montiert.

Auf einen Blick

• ein Ausgang bis 25 A und 6000 W
• Messung von Spannung und Strom
• ein Eingang S1 mit frei wählbarer Konfiguration
• Überspannungsschutz mit automatischer Wiederaufnahme des Betriebs
• Überlastschutz
• große Klemmen für Leiter von 2,5 bis 6 mm²
• Wi-Fi und Bluetooth 5.0
• arbeitet als Wi-Fi-Repeater und als BLE-Gateway
• Scripting, MQTT, WebSocket, HTTPS, UDP und TLS mit eigenen Zertifikaten
• Unterstützung der KNXnet-Kommunikation über IP

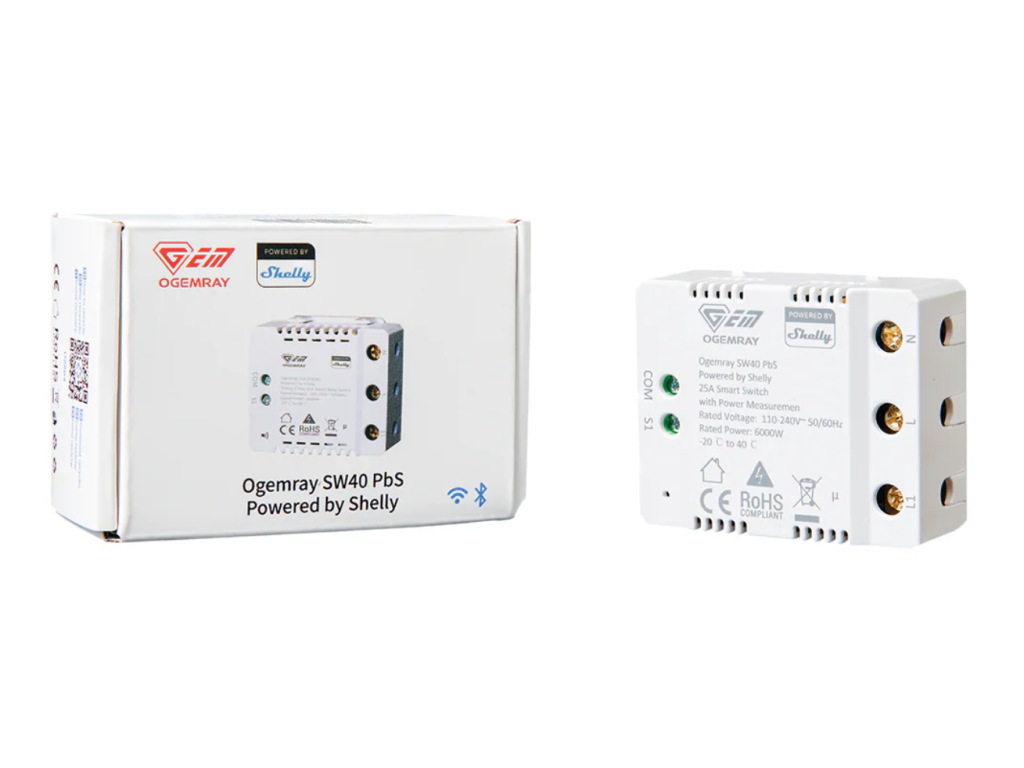

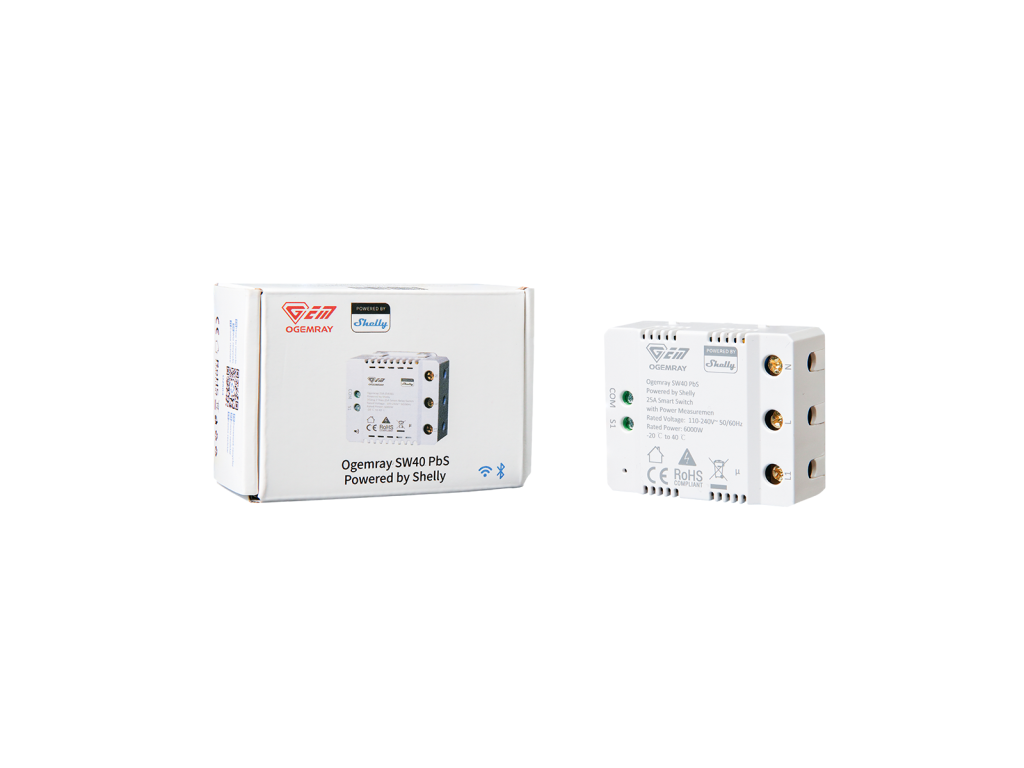

• Dübel und Wandhalter im Lieferumfang

Funktionen

Das Modul schaltet einen Stromkreis und misst zugleich Spannung und Strom. Ein eingebautes Voltmeter und ein Amperemeter für Wechselstrom zeigen Spannung und Stromaufnahme und nicht nur den Zustand ein oder aus. Es schützt sich selbst: Bei Überspannung trennt es und kehrt nach dem Wegfall der Ursache ohne Eingriff zurück, dazu kommt ein Schutz gegen Leistungsüberschreitung. Der Eingang S1 lässt sich nach Bedarf konfigurieren und steuert den Ausgang L1.

Steuerung und Kommunikation

Neben Wi-Fi im 2,4-GHz-Band wird Bluetooth in der Version 5.0 unterstützt. Dem Netz hilft das Modul dabei gleich doppelt: Es arbeitet als Wi-Fi-Repeater und als Gateway für Bluetooth-Low-Energy-Geräte. Die Firmware beherrscht Scripting, Webhooks, MQTT, WebSocket, HTTPS, UDP und TLS-Verschlüsselung samt eigenen Zertifikaten. Unterstützt werden außerdem KNXnet über IP und virtuelle Komponenten. Bereit stehen zwanzig Zeitpläne und zwanzig Webhooks mit je fünf Adressen.

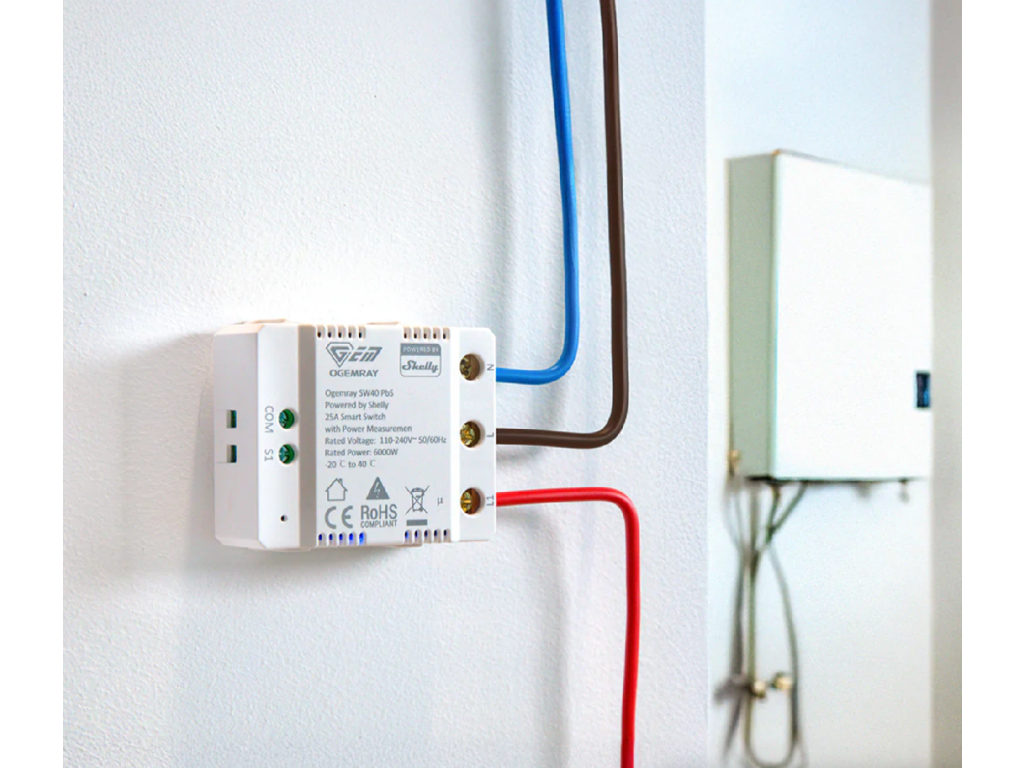

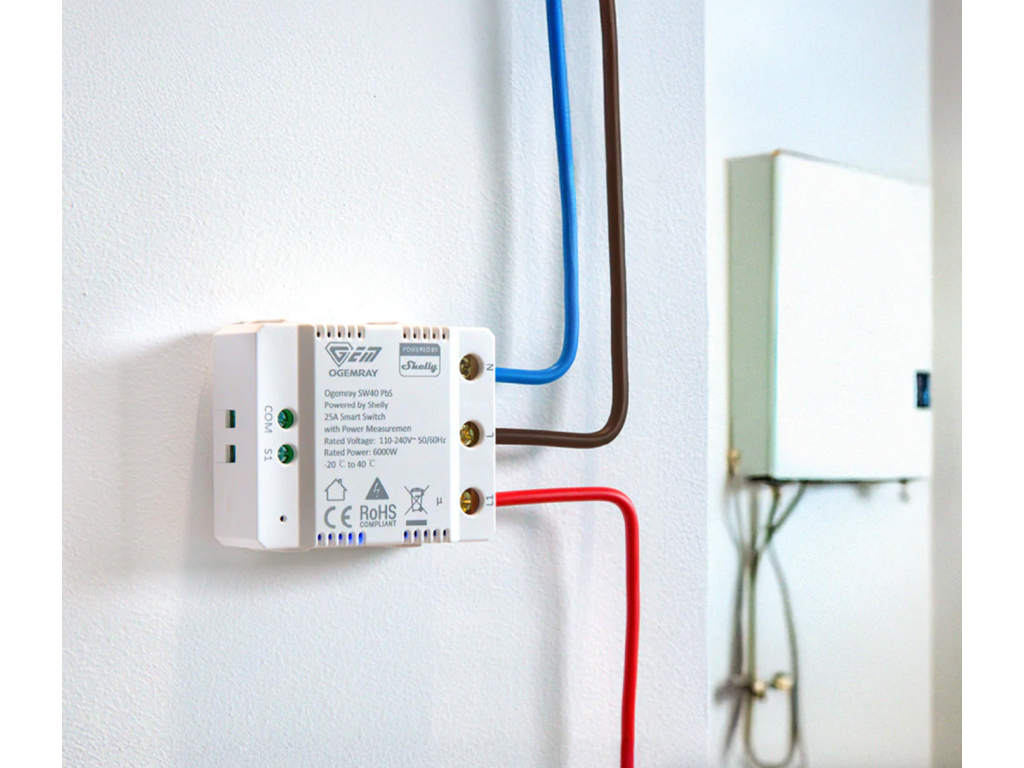

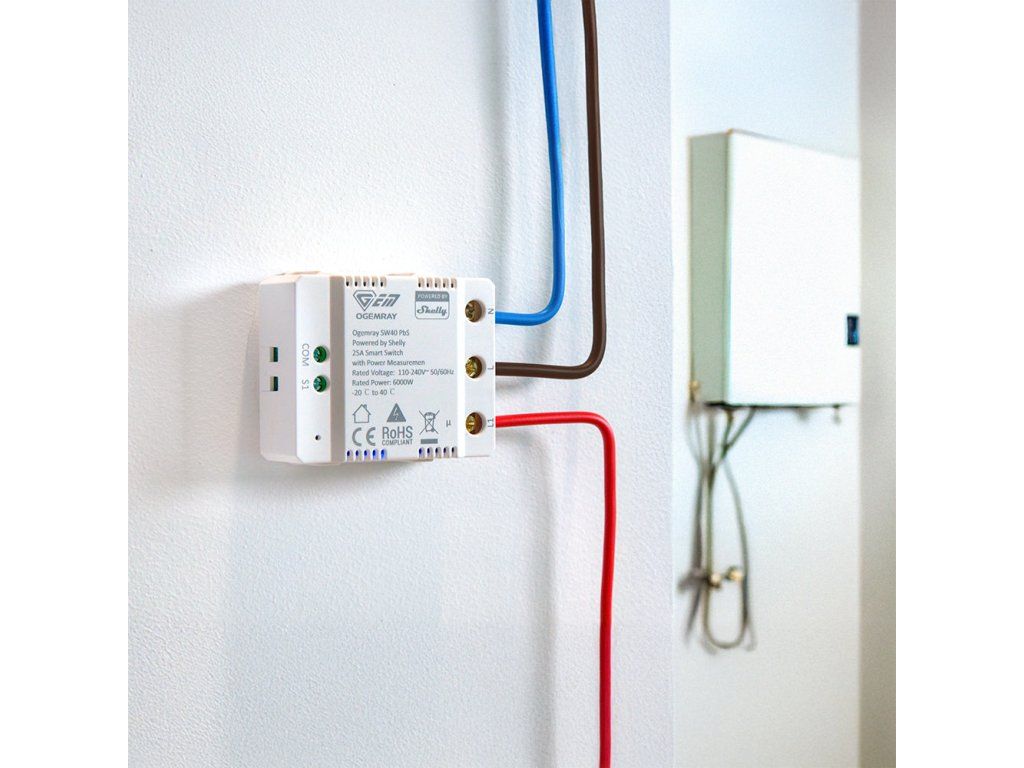

Montage und Anwendung

Das Modul misst 60 x 51,4 x 24 mm, wiegt 52 g und wird an der Wand montiert. Dübel und Halter gehören zum Lieferumfang. Die Klemmenbelegung finden Sie weiter unten in einer eigenen Tabelle.

In die Klemmen gehören Leiter mit 2,5 bis 6 mm² Querschnitt und 6 bis 7 mm Abisolierlänge, das Anzugsmoment beträgt höchstens 0,4 Nm. Die Versorgung erfolgt mit 110 bis 240 V AC bei 50/60 Hz, die Eigenleistungsaufnahme liegt unter 1,2 W. Die Betriebstemperatur beträgt -20 bis 40 °C bei 30 bis 70 % RH.

Ausstattung

Unter der Kunststoffhülle sitzt dieselbe Elektronik, die man aus Shelly-Modulen kennt, und das ist bei einem Gerät einer anderen Marke die entscheidende Information.

• Prozessor ESP-Shelly-C38F mit 8 MB Flash. Daher stammt der Platz für Skripte und virtuelle Komponenten.
• WLAN nach 802.11 b/g/n im Band 2412 bis 2472 MHz mit einer Sendeleistung unter 20 dBm.
• WLAN-Reichweite bis 30 m im Gebäude und bis 50 m im Freien, je nach örtlichen Gegebenheiten.
• Bluetooth 5.0 im Band 2402 bis 2480 MHz mit unter 4 dBm, Reichweite 10 m innen und 30 m außen.
• Verschlüsselung. Der Hersteller führt sie als eigene Firmware-Eigenschaft, neben TLS mit eigenen Zertifikaten.
• Virtuelle Komponenten. Im Gerät lassen sich Elemente anlegen, die es physisch nicht gibt, und in Automatisierungen verwenden.
• Gehäuse aus Kunststoff, Maße 60 x 51,4 x 24 mm, Gewicht 52 g.
• Dübel und Wandhalter im Lieferumfang. Das Modul braucht weder Gerätedose noch Hutschiene.
• Einsatzhöhe bis 2000 m nach Angabe des Herstellers.

Was Sie noch brauchen

• Eine Elektrofachkraft. Es geht um eine feste Installation an Netzspannung und um Ströme, bei denen ein Fehler nicht verziehen wird.
• Einen Leiter mit 2,5 bis 6 mm² Querschnitt, 6 bis 7 mm abisoliert. Ist der Stromkreis bereits mit dünnerem Leiter ausgeführt, passt das Modul nicht dazu.
• Einen Schraubendreher mit höchstens 0,4 Nm. Der Hersteller nennt das als Obergrenze, nicht als Empfehlung.
• Einen Platz an der Wand im trockenen Innenraum, bei -20 bis 40 °C und 30 bis 70 % RH. Dübel und Halter liegen bei.
• Ein WLAN im Band 2,4 GHz. Das Modul arbeitet nach 802.11 b/g/n, also nicht auf 5 GHz.
• Das Typenschild des geschalteten Geräts. Vergleichen Sie dessen Leistung mit der Grenze von 25 A und 6000 W, bevor das Modul angeschlossen wird.

Einsatzbereiche

• Boiler oder Warmwasserspeicher
• Direktheizung oder elektrisches Heizgerät
• Maschine in der Werkstatt mit höherer Leistungsaufnahme
• Kreis, dessen Verbrauch Sie kennen und den Sie zugleich schalten wollen
• Installation, die über IP an ein KNX-System angebunden ist

Wichtig vor dem Kauf

• Gebaut wird das Gerät von Ogemray, nicht von Shelly. In das Ökosystem gehört das Gerät über das Programm Powered by Shelly, Importeur ist Shelly Europe.
• Die Klemmen sind für 2,5 bis 6 mm² ausgelegt. Das ist ein anderer Bereich als bei den üblichen Shelly-Modulen mit 0,5 bis 2,5 mm².
• Das Maximum liegt bei 25 A und 240 V, also 6000 W. Der Ausgang ist einphasig.
• Das Modul wird an der Wand montiert, Dübel und Halter gehören dazu.
• Bluetooth liegt in der Version 5.0 vor.
• Die Betriebstemperatur beträgt -20 bis 40 °C bei 30 bis 70 % RH.
• Die Messung dient dem Überblick über den Verbrauch, nicht der Abrechnung.
• Das Modul gehört in trockene Innenräume.
• Der Einbau ist einer entsprechend qualifizierten Elektrofachkraft vorbehalten.

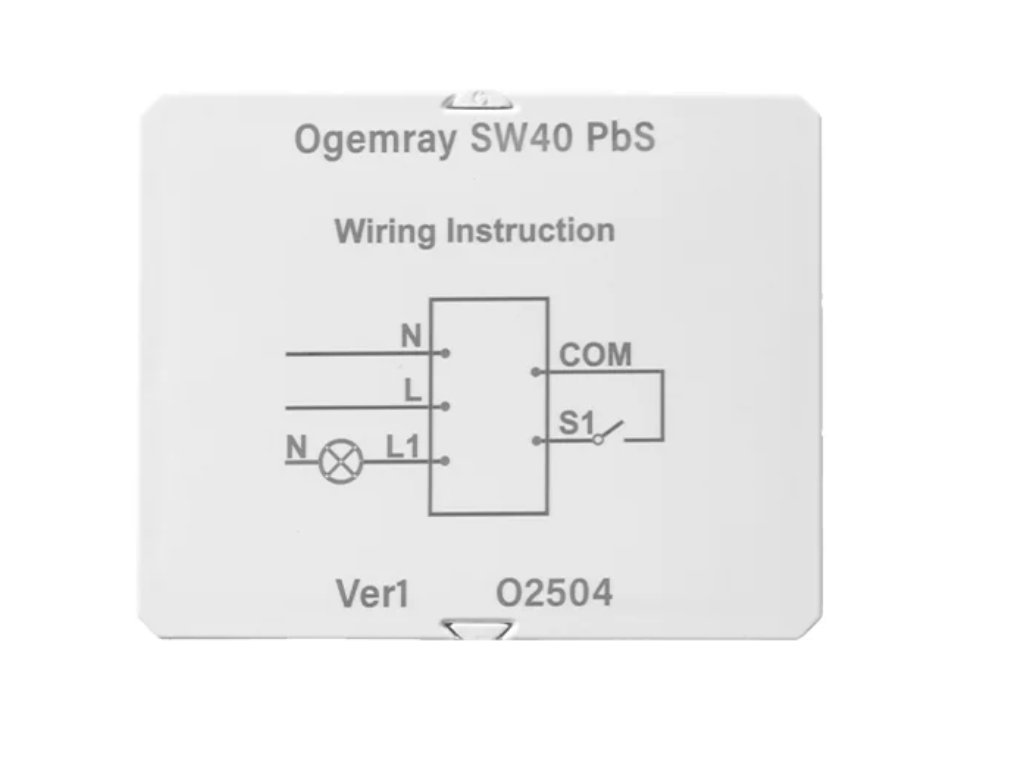

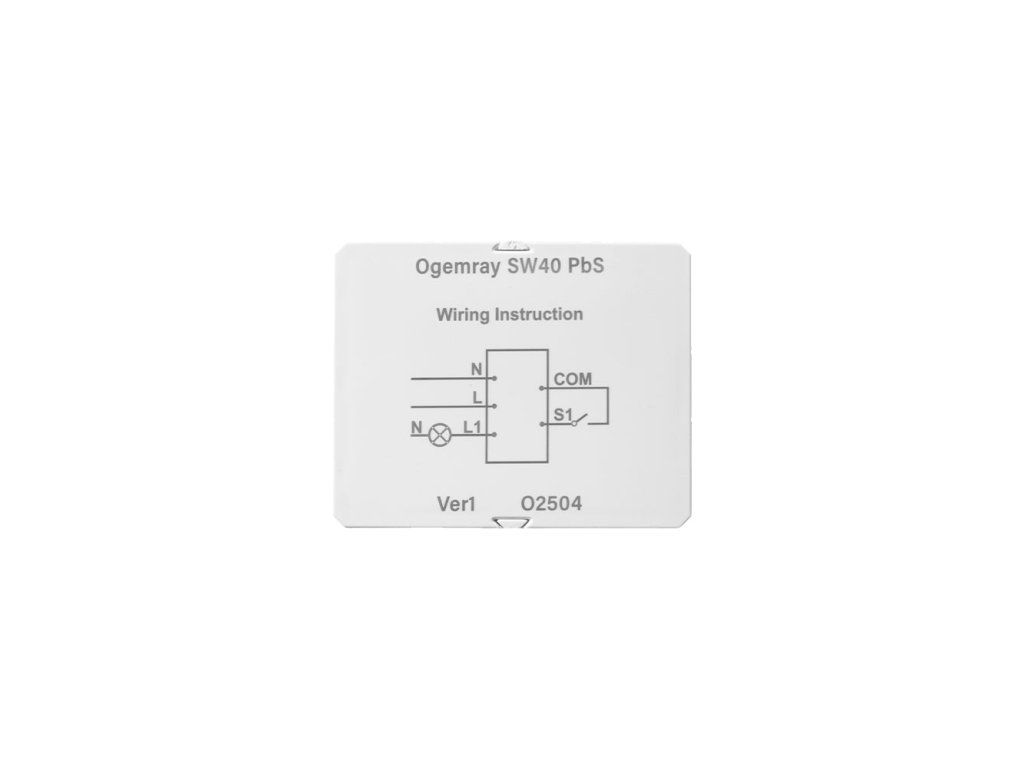

Anschlussklemmen

Es sind vier Klemmen, und zwei davon werden leicht verwechselt. Der Unterschied zwischen L und L1 ist der Unterschied zwischen Zuleitung und Last.

🔑 Der Querschnitt ist der Grund, warum sich das Modul nicht an jeden Stromkreis setzen lässt. Diese Klemmen fangen dort an, wo gewöhnliche Shelly-Module aufhören. Bei dünnem Leiter lohnt ein anderes Modell, bei dickem ist es gerade der Vorteil.

Häufige Fragen

Schafft es einen Boiler?
An einem Ausgang sind es 25 A und 6000 W. Vergleichen Sie das mit dem Typenschild Ihres Geräts.

Ist das ein Shelly-Produkt?
Hergestellt wird es von Ogemray, in das Shelly-Ökosystem gehört es über Powered by Shelly. Importeur ist Shelly Europe.

Welchen Querschnitt braucht der Leiter?
2,5 bis 6 mm², abisoliert auf 6 bis 7 mm.

Wohin wird es montiert?
An die Wand. Dübel und Halter liegen bei.

Kann es KNX?
Ja, die KNXnet-Kommunikation über IP wird unterstützt.

Verstärkt es mein Wi-Fi?
Ja, es arbeitet als Wi-Fi-Repeater und zugleich als Gateway für Bluetooth-Low-Energy-Geräte.

Ogemray 25A oder Shelly 1PM Gen4?

Beide Module schalten einen Stromkreis und messen den Verbrauch. Der Unterschied liegt darin, wie groß dieser Stromkreis sein darf und was sie darüber hinaus können.

Zum Ogemray 25A greifen Sie, wenn Sie einen Warmwasserspeicher, eine Direktheizung oder einen anderen großen einphasigen Verbraucher schalten und der Stromkreis mit dickem Leiter ausgeführt ist. Zum Shelly 1PM Gen4 greifen Sie bei gewöhnlichen Stromkreisen bis 16 A, bei dünneren Leitern, bei Versorgung aus einer Gleichspannungsquelle oder wenn Sie Zigbee brauchen. Leere Felder in der Tabelle heißen, dass der Hersteller zu dieser Eigenschaft beim jeweiligen Modul schweigt, nicht dass das Gerät sie sicher nicht hat.
