SHELLY 1 Gen4 Schaltmodul mit potentialfreiem Kontakt 16 A, WiFi, Bluetooth, Zigbee, Matter

Produktdetailbeschreibung

Ein potentialfreier Kontakt bedeutet, dass das Modul einen fremden Stromkreis schaltet und keine eigene Spannung hineingibt. Shelly 1 Gen4 passt damit in die Installationsdose und spricht gleich drei Funkprotokolle: WLAN, Bluetooth und Zigbee.

Ist das etwas für Sie?

• Ja, wenn Sie einen Kreis mit eigener Spannung schalten wollen.
• Ja, wenn Sie sich die Wahl zwischen Matter und Zigbee offenhalten möchten.
• Nein, wenn Sie auch den Verbrauch messen wollen. Dieses Modell hat keine Messung, im Inneren sitzt nur ein Temperaturfühler.

Auf einen Blick

• ein Relaisausgang mit potentialfreiem Kontakt
• 16 A bei 240 V Wechselspannung und 10 A bei 30 V Gleichspannung
• drei Versorgungsvarianten: 110 bis 240 V AC, 24 bis 48 V DC und 12 V DC
• Eigenleistungsaufnahme unter 1 W
• Eingang SW für den Schalter sowie die Klemmen I und O für den geschalteten Kreis
• WLAN 802.11 b/g/n/ax, also einschließlich ax
• Bluetooth 5 LE
• Zigbee 3.0 mit Repeater-Funktion, Reichweite bis 100 m innen und 300 m außen
• Matter-kompatibel, Profilwechsel über die Taste
• Klemmen für Leiter von 0,5 bis 4 mm²

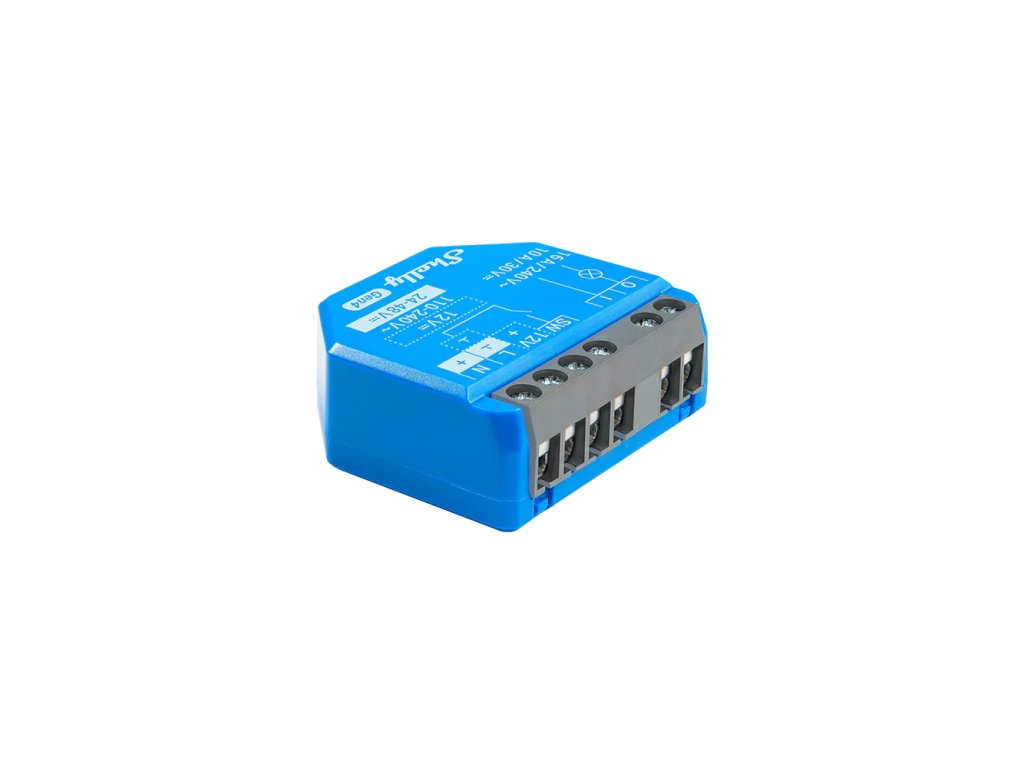

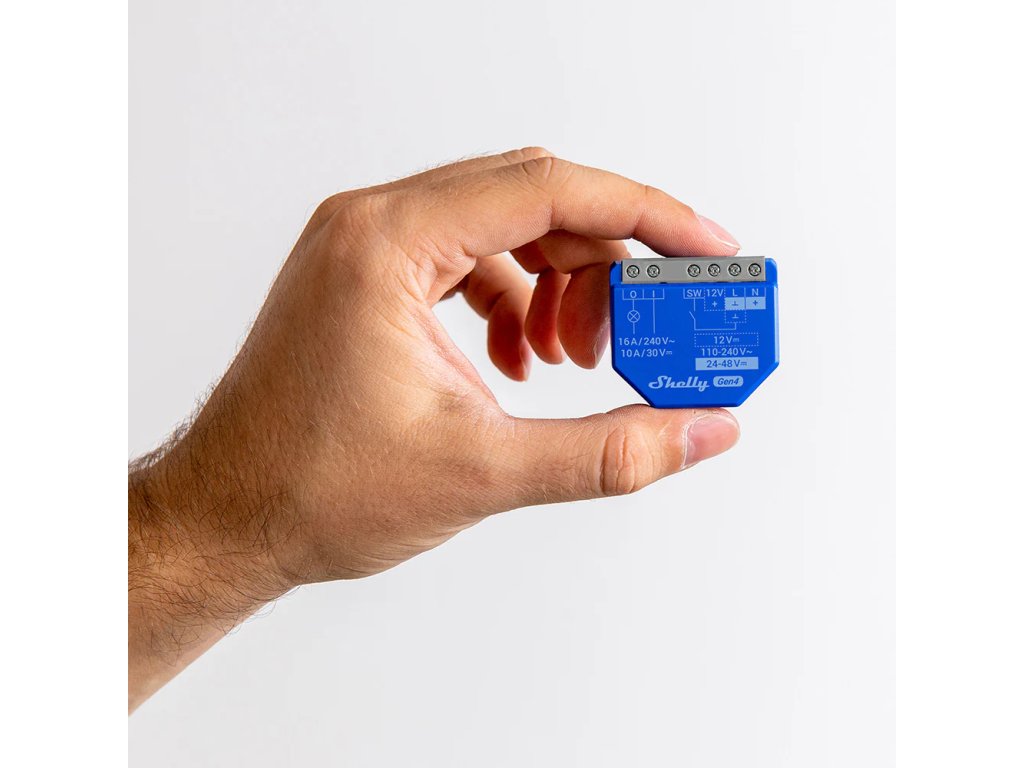

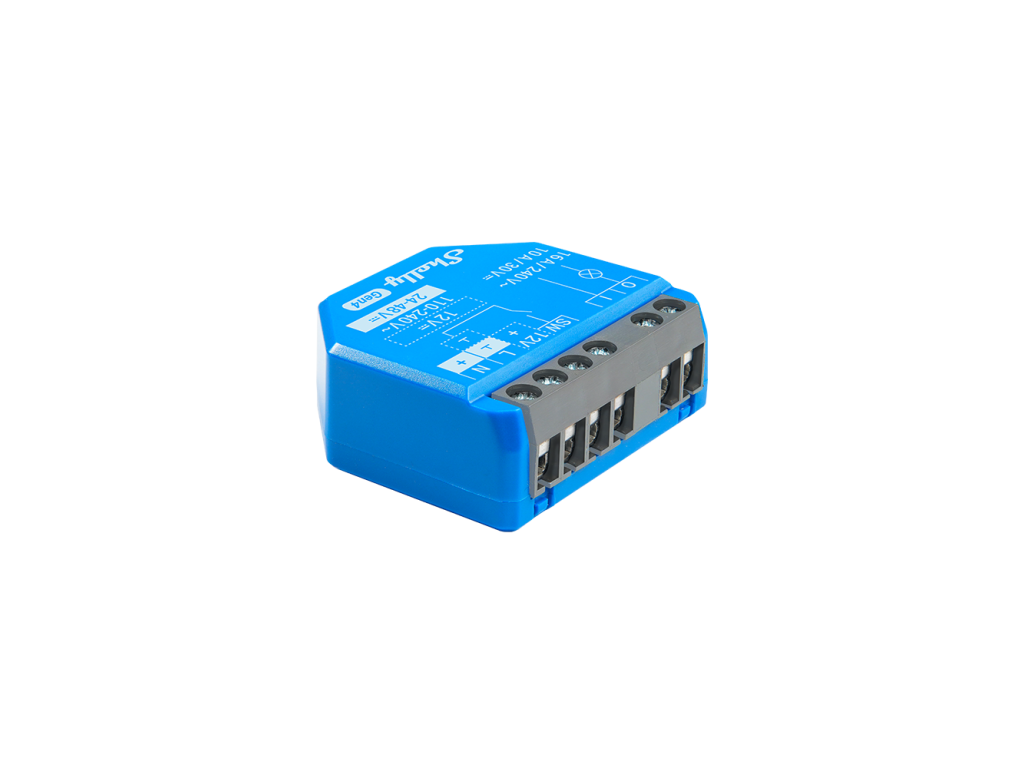

• Maße 37 x 42 x 16 mm bei 26 g Gewicht

Funktionen

Der Ausgang ist potentialfrei, Sie führen also die Spannung hindurch, die das geschaltete Gerät braucht, und nicht jene, aus der sich das Modul versorgt. Der Bedieneingang für den Schalter ist die Klemme SW, der geschaltete Kreis selbst kommt an die Klemmen I und O. Die unterstützten Lasten teilen sich in drei Gruppen: ohmsche wie Glühlampen und Heizgeräte, kapazitive wie Kondensatorbatterien, elektronische Geräte und Motoranlaufkondensatoren sowie induktive, für die ein RC-Glied ausdrücklich Bedingung ist. Zur dritten Gruppe zählen LED-Treiber, Transformatoren, Lüfter, Kühlschränke, Klimageräte, Waschmaschinen und Wäschetrockner. Das Modul besitzt einen eigenen Temperaturfühler und einen Überhitzungsschutz.

Steuerung und Kommunikation

Drahtlos beherrscht das Modul drei Protokolle. WLAN umfasst auch den Standard ax, Bluetooth liegt in der Version 5 LE vor und Zigbee in der Version 3.0, wobei das Modul im Zigbee-Netz zugleich als Repeater arbeitet. Die Zigbee-Reichweite liegt bei bis zu 100 m in Innenräumen und 300 m im Freien, also deutlich weiter als bei WLAN. Das Gerät ist Matter-kompatibel, und mit fünf Tastendrücken wechseln Sie vom ab Werk eingestellten Matter-Profil auf das Zigbee-Profil. Fünf Sekunden Halten schaltet Access Point und Bluetooth ein, zehn Sekunden setzen auf Werkseinstellungen zurück. Bereit stehen eine eingebaute Weboberfläche, Scripting, MQTT, zwanzig Zeitpläne und zwanzig Webhooks mit je fünf Adressen.

Montage und Anwendung

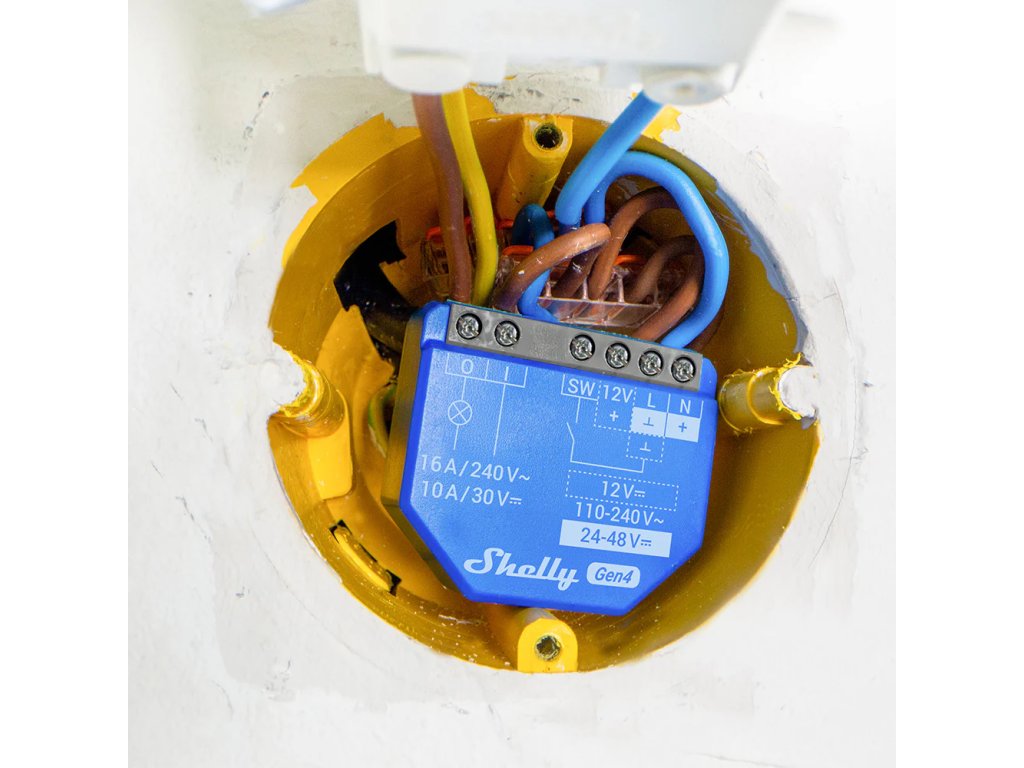

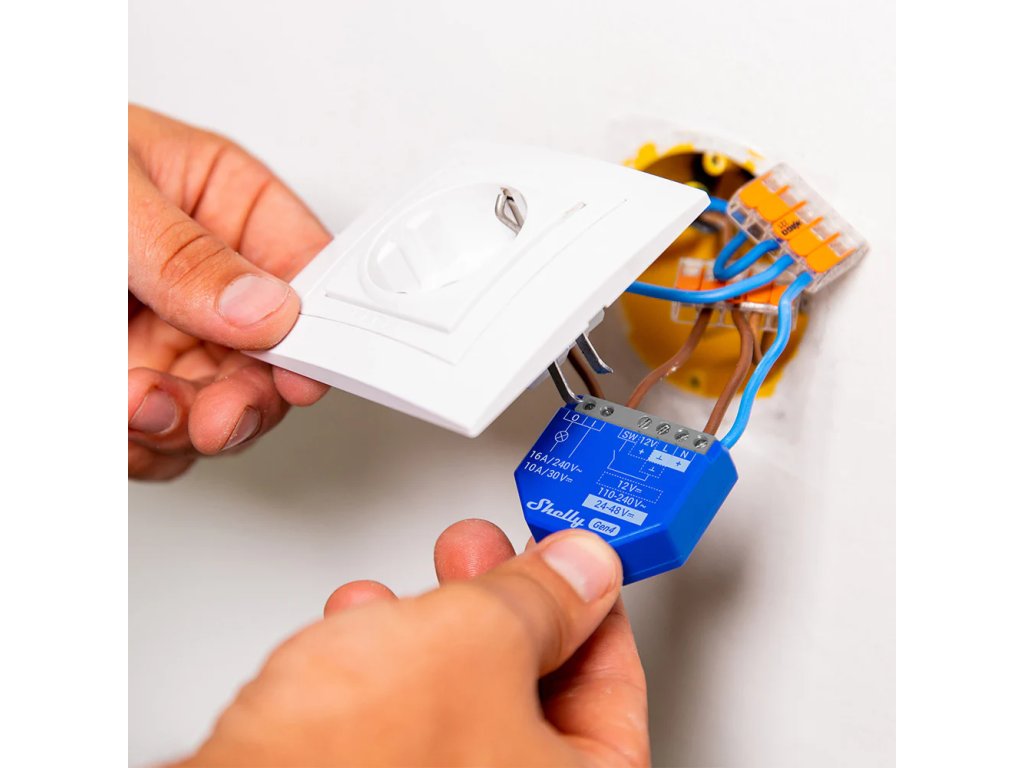

Das Modul passt in eine übliche Installationsdose, hinter eine Steckdose oder hinter einen Schalter.

• an die Klemmen L und N kommt die Netzversorgung
• alternativ nutzen Sie die Klemme für 12 V oder die für 24 bis 48 V samt Masse
• der geschaltete Kreis kommt an die Klemmen I und O, der Schalter an die Klemme SW
• in die Schraubklemmen gehören Leiter von 0,5 bis 4 mm² mit 6 bis 7 mm Abisolierlänge
• das Anzugsmoment beträgt höchstens 0,4 Nm
• Leitungsschutzschalter nach EN60898-1 mit Charakteristik B oder C, Bemessungsstrom höchstens 16 A, Schaltvermögen mindestens 6 kA und Energiebegrenzungsklasse 3

Ausstattung

Das Modul ist mehr als ein Relais mit Funk. Das hier nutzen Sie bei der Montage tatsächlich.

• Potentialfreier Ausgang an den Klemmen I und O. Der geschaltete Stromkreis führt seine eigene Spannung, das Modul verbindet oder trennt sie nur.
• Eigener Eingang SW. Der Wandschalter bleibt an seinem Platz und bedient das Modul weiterhin.
• Drei Versorgungsvarianten. 110 bis 240 V Wechselspannung, 24 bis 48 V Gleichspannung oder 12 V Gleichspannung.
• Zigbee-Repeater. Im Zigbee-Profil verlängert das Modul zugleich das Netz für weitere Geräte.
• Interner Temperatursensor und Übertemperaturschutz. Das ist keine Verbrauchsmessung, sondern Geräteschutz.
• Integrierte Weboberfläche, Skripting und MQTT. Zwanzig Zeitpläne und zwanzig Webhooks mit je fünf Adressen laufen im Modul selbst.

Was Sie noch brauchen

• Eine Spannungsquelle für den geschalteten Stromkreis. Der Ausgang ist potentialfrei, das Modul leitet seine eigene Versorgungsspannung nicht dorthin weiter.
• Den Neutralleiter in der Dose. Ein Betrieb ohne Neutralleiter ist bei diesem Modell nicht möglich.
• Einen Leitungsschutzschalter nach EN60898-1 mit Charakteristik B oder C, höchstens 16 A Bemessungsstrom, mindestens 6 kA Schaltvermögen und Energiebegrenzungsklasse 3.
• Ein RC-Entstörglied für jede induktive Last, also für LED-Treiber, Transformatoren, Lüfter, Kühlschränke, Klimageräte, Waschmaschinen und Trockner.
• Eine Entscheidung zwischen Matter und Zigbee. Ab Werk läuft das Matter-Profil, mit fünf Tastendrücken wechseln Sie zu Zigbee. Gleichzeitig arbeiten beide nicht.
• Ein Werkzeug zum Abisolieren auf 6 bis 7 mm und einen Schraubendreher für höchstens 0,4 Nm.

Einsatzbereiche

• Stromkreis mit eigener Versorgung, der über einen potentialfreien Kontakt geschaltet wird
• Heizgerät oder eine andere ohmsche Last
• Beleuchtung, die smarte Bedienung bekommt
• Zigbee-Installation, in der das Modul zugleich das Netz verstärkt
• Haushalt, der auf Matter umsteigt

Wichtig vor dem Kauf

• Eine Verbrauchsmessung hat dieses Modell nicht, im Inneren sitzt nur ein Temperaturfühler.
• Matter und Zigbee sind zwei Profile. Mit fünf Tastendrücken wechselt das Gerät vom ab Werk eingestellten Matter auf Zigbee.
• Bei induktiven Lasten ist ein RC-Glied Bedingung.
• Ein Neutralleiter ist erforderlich, den Betrieb ohne Neutralleiter beherrscht dieses Modell nicht.
• Der Schaltstrom beträgt 16 A bei 240 V Wechselspannung, aber nur 10 A bei 30 V Gleichspannung.
• Der vorgeschaltete Leitungsschutzschalter soll nach EN60898-1 höchstens 16 A haben.
• Die Klemmen nehmen Leiter von 0,5 bis 4 mm² auf.
• Die Betriebstemperatur beträgt -20 bis 40 °C bei 30 bis 70 % RH.
• Der Einbau ist einer entsprechend qualifizierten Elektrofachkraft vorbehalten.

Anschlussklemmen

In die Schraubklemmen gehört ein Leiter von 0,5 bis 4 mm², abisoliert auf 6 bis 7 mm, Anzugsmoment höchstens 0,4 Nm. Das Modul misst 37 x 42 x 16 mm und wiegt 26 g, es passt hinter eine Steckdose ebenso wie hinter einen Schalter.

Häufige Fragen

Was bedeutet potentialfreier Kontakt?
Der Ausgang gibt die Versorgungsspannung des Moduls nicht an den geschalteten Kreis weiter.

Laufen Matter und Zigbee gleichzeitig?
Nein. Es sind zwei Profile. Mit fünf Tastendrücken wechselt das Gerät vom ab Werk eingestellten Matter auf Zigbee.

Misst es den Verbrauch?
Nein. Eine Verbrauchsmessung hat dieses Modell nicht.

Kann ich es aus einem 12-V-Netzteil versorgen?
Ja. Es gibt drei Varianten: 110 bis 240 V Wechselspannung, 24 bis 48 V und 12 V Gleichspannung.

Verstärkt es mein Zigbee-Netz?
Ja, das Modul arbeitet als Zigbee-Repeater.

Shelly 1 Gen4 oder Shelly 1 Gen3?

Der Schaltteil ist bei beiden gleich. Der Unterschied liegt im Funk und im Weg zu Matter.

Gen4 wählen Sie, wenn Sie auf Zigbee setzen oder Matter ohne Firmware-Eingriff wollen. Gen3 genügt dort, wo es um WLAN geht und der Preis entscheidet.
