SHELLY 1 Mini Gen4 Schaltmodul 1-Kanal mit potentialfreiem Kontakt 8 A, WiFi, Bluetooth, Zigbee, Matter

Produktdetailbeschreibung

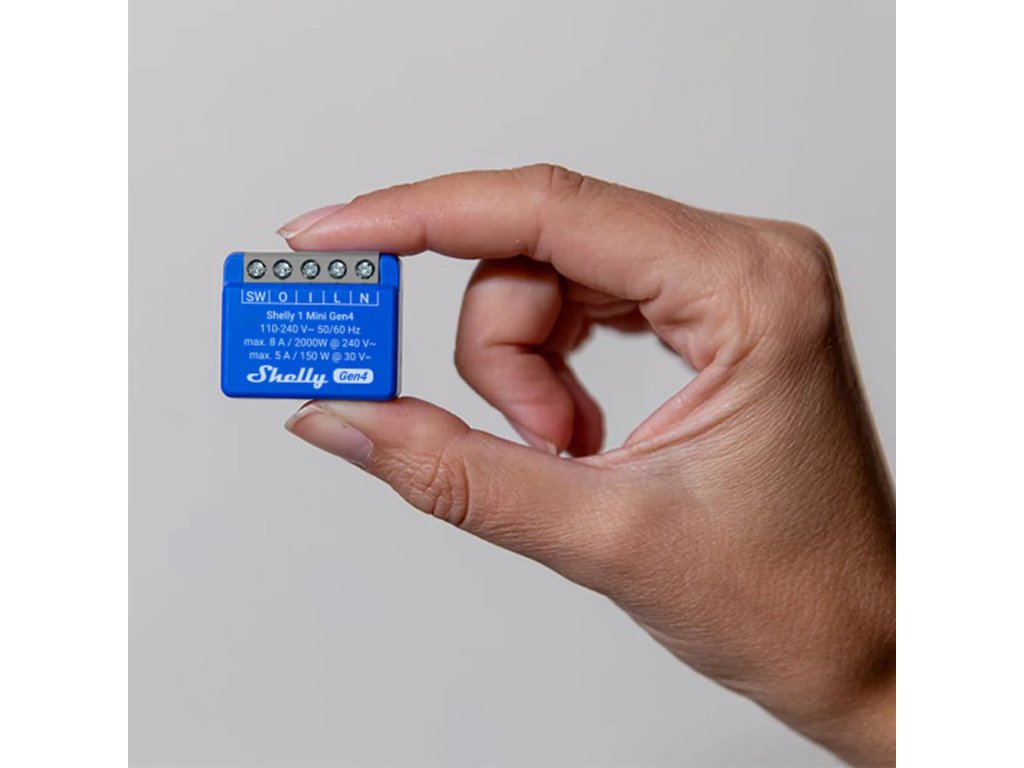

Der Shelly 1 Mini Gen4 hat einen potentialfreien Kontakt. Die Spannung des geschalteten Kreises bringen Sie also selbst ein, der Kreis kann getrennt vom Modul versorgt werden. Untergebracht ist das in einem blauen Gehäuse von 29 x 34 x 16 mm.

Ist das etwas für Sie?

• Ja, wenn Sie einen Kreis schalten, der eine eigene, vom Modul getrennte Versorgung hat.
• Ja, wenn Sie einen Gleichspannungskreis bis 30 V schalten.
• Ja, wenn in der Dose wenig Platz ist. Das Modul misst 29 x 34 x 16 mm.
• Ja, wenn Sie zwischen Matter und Zigbee wählen wollen.
• Nein, wenn Sie den Verbrauch sehen wollen. Eine Messung hat dieses Modell nicht, dafür gibt es die Ausführung 1PM Mini Gen4.
• Nein, wenn Sie mehr als 8 A bei 240 V oder 5 A bei 30 V schalten müssen.
• Nein, wenn Sie auf eine Abschaltung bei Überspannung oder Überstrom bauen. Das Modul hat nur einen Überhitzungsschutz.

Auf einen Blick

• potentialfreier Kontakt am Ausgang und am Relaiseingang
• Relais vom Typ Dry, Schließerkontakt, einpolig
• 8 A und 2000 W bei 240 V AC
• 5 A und 150 W bei 30 V DC
• Versorgung 110 bis 240 V AC, Eigenverbrauch unter 1,2 W
• WLAN 802.11 b/g/n/ax, Bluetooth 5.0, Zigbee 802.15.4 und Matter
• Abmessungen 29 x 34 x 16 mm, Gewicht 19 g, blaue Ausführung
• Speicher 8 MB, Prozessor ESP-Shelly-C68F

Funktionen

Einen fremden Kreis schalten, ohne eigene Spannung hineinzugeben. Für das Relais gelten zwei Sätze von Grenzwerten, bei 240 V Wechselspannung sind es 8 A und 2000 W, bei 30 V Gleichspannung dann 5 A und 150 W. Unterstützt werden ohmsche, kapazitive und induktive Lasten. An Schutzfunktionen besitzt das Modul nur den Überhitzungsschutz. Die Firmware bietet 20 Zeitpläne, 20 Webhooks mit je fünf Adressen und Skripting.

Steuerung und Kommunikation

WLAN nach 802.11 b/g/n/ax, Bluetooth 5.0 und Zigbee nach 802.15.4. Standardprofil ist Matter, auf Zigbee wird durch fünfmaliges Drücken der Bedientaste umgeschaltet, woraufhin das Modul drei Minuten lang in den Anmeldemodus geht. Bei Zigbee beträgt die Reichweite bis zu 100 m im Gebäude und 300 m im Freien. Unterstützt werden Amazon Alexa, Google Smart Home und Samsung SmartThings, Einstellungen lassen sich auch über die eingebaute Weboberfläche ändern.

Montage und Anwendung

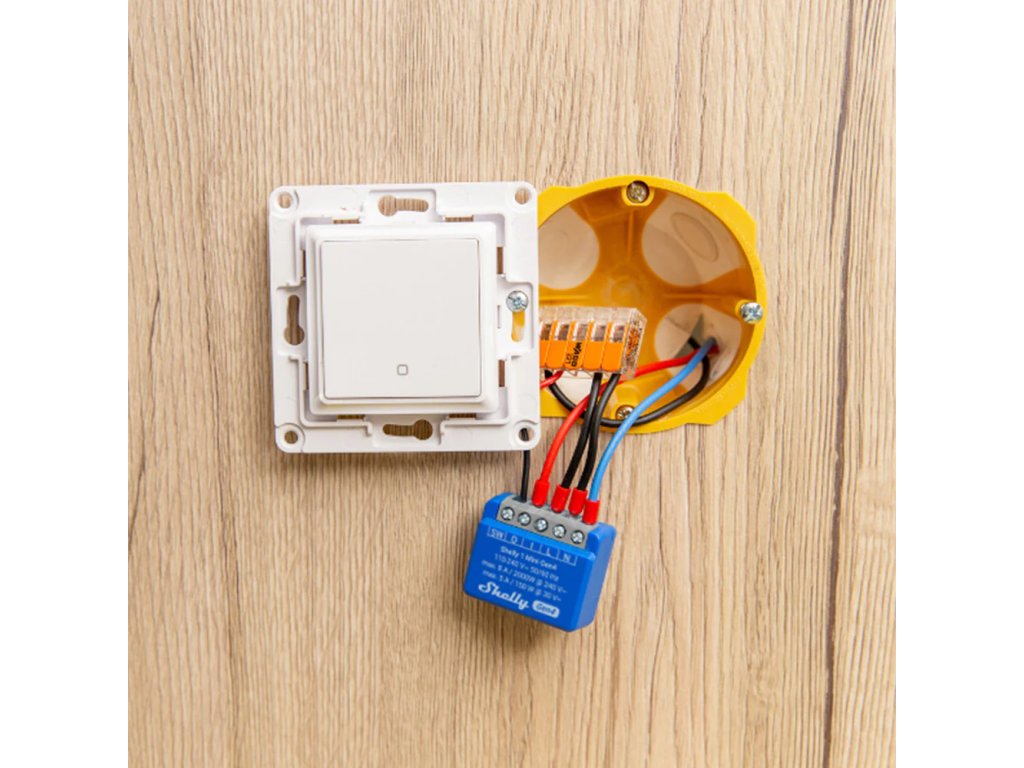

Am Gehäuse sitzen fünf Klemmen mit den Bezeichnungen SW, O, I, L und N. Die Klemmen sind so aufgeteilt:

• L und N für die Versorgung des Moduls
• SW für das Bedienelement
• O und I sind die Relaisklemmen, daran kommt der geschaltete Kreis

Genau diese Trennung ist hier der Punkt, der Kreis am Relais bringt seine eigene Spannung mit. Zulässig sind Leiter mit 0,5 bis 4 mm² Querschnitt, auf 6 bis 7 mm abisoliert, die Klemmenschrauben werden mit höchstens 0,4 Nm angezogen. Die äußere Absicherung soll höchstens 10 A mit Charakteristik B oder C betragen, bei einem Schaltvermögen von mindestens 6 kA und Energiebegrenzungsklasse 3. Den Anschluss überlassen Sie am besten einer Elektrofachkraft.

Ausstattung

• Einpoliges Relais als trockener Kontakt, Schließer. Potentialfrei am Ausgang wie am Relaiseingang.
• Drei Funkstandards in einem Modul. WLAN 802.11 b/g/n/ax, Bluetooth 5.0 und Zigbee 802.15.4.
• Prozessor ESP-Shelly-C68F und 8 MB Speicher. Platz für Skripte und für die Konfiguration.
• Zwanzig Zeitpläne und zwanzig Webhooks mit je fünf Adressen, ohne Cloud.
• Unterstützung für Amazon Alexa, Google Smart Home und Samsung SmartThings neben der integrierten Weboberfläche.
• Blaue Ausführung, 29 x 34 x 16 mm, 19 g. Passt hinter Steckdose und Schalter.

Was Sie noch brauchen

• Eine Versorgung für den geschalteten Stromkreis. Der Relaiskreis führt seine eigene Spannung, das Modul speist ihn nicht.
• Die Adern N und L in der Dose. Das Modul wird ausschließlich mit 110 bis 240 V Wechselspannung versorgt.
• Eine Vorsicherung von höchstens 10 A mit Charakteristik B oder C, mindestens 6 kA Schaltvermögen und Energiebegrenzungsklasse 3.
• Eine Entscheidung zwischen Matter und Zigbee. Voreingestellt ist Matter, mit fünf Tastendrücken wechseln Sie zu Zigbee.
• Ein Werkzeug zum Abisolieren auf 6 bis 7 mm und einen Schraubendreher für höchstens 0,4 Nm.
• Eine Elektrofachkraft. Den Anschluss sollte ein Fachmann ausführen.

Einsatzbereiche

• Kreise mit eigener Versorgung, die über einen potentialfreien Kontakt geschaltet werden
• Dosen hinter einer Steckdose oder einem Lichtschalter
• Kreise mit Gleichspannung bis 30 V
• enge Stellen, an die ein größeres Modul nicht passt
• Nachrüstung einer bestehenden Installation ohne Wechsel des Schalters

Wichtig vor dem Kauf

• Das Modul misst den Verbrauch nicht. Die Ausführung mit Messung heißt 1PM Mini Gen4.
• An Schutzfunktionen besitzt das Modul nur den Überhitzungsschutz.
• Die Grenzwerte hängen von der Spannungsart ab, 8 A und 2000 W bei 240 V AC, aber nur 5 A und 150 W bei 30 V DC.
• Der Wechsel vom Matter- zum Zigbee-Profil erfolgt mit fünf Tastendrücken. Das Halten für fünf Sekunden bewirkt etwas anderes, es öffnet den Access Point.
• Der Betriebsbereich liegt bei -20 bis 40 °C und 30 bis 70 % RH.
• Die äußere Absicherung soll höchstens 10 A mit Charakteristik B oder C betragen, bei einem Schaltvermögen von mindestens 6 kA und Energiebegrenzungsklasse 3.

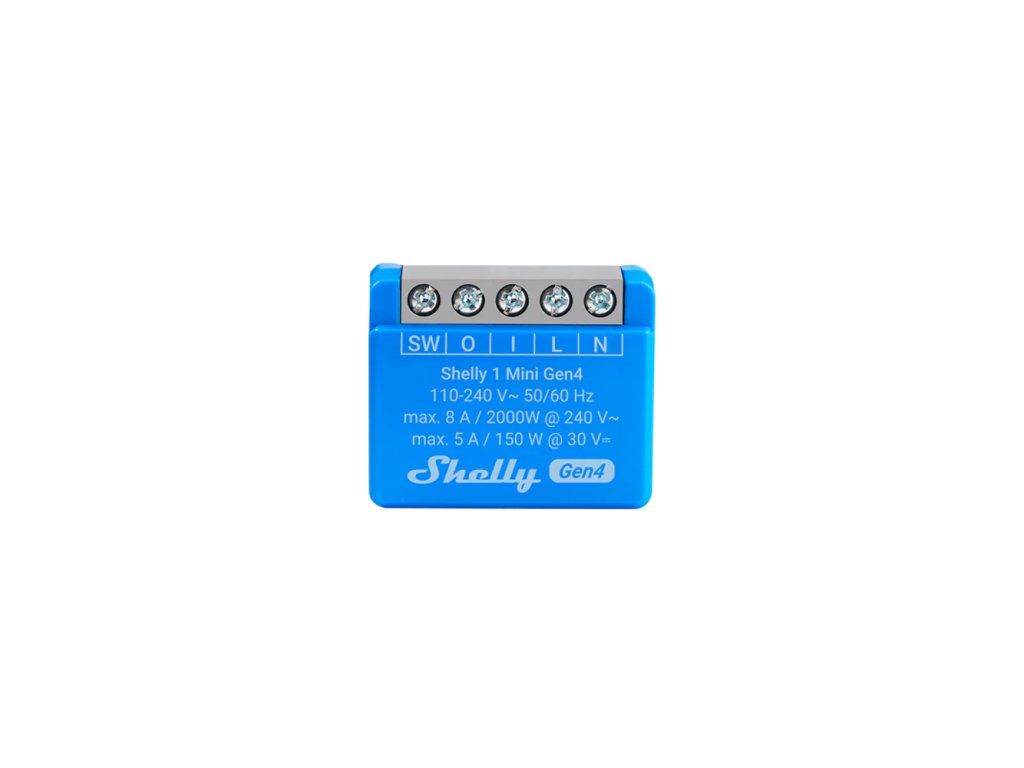

Anschlussklemmen

Am Gehäuse sitzen fünf Klemmen. Das Vertauschen von Versorgungs- und Relaisseite ist der häufigste Montagefehler.

Leiter mit 0,5 bis 4 mm², abisoliert auf 6 bis 7 mm, Anzugsmoment höchstens 0,4 Nm. Der Betriebsbereich liegt bei -20 bis 40 °C und 30 bis 70 % RH.

Häufige Fragen

Was bedeutet potentialfreier Kontakt?
Der Ausgang führt keine eigene Spannung. Das Modul verbindet oder trennt nur einen Kreis, der seine Versorgung anderswoher bezieht.

Misst es den Verbrauch?
Nein. Eine Messung bietet die Ausführung 1PM Mini Gen4.

Wie viel schafft es bei Gleichspannung?
Es sind 5 A und 150 W bei 30 V DC.

Wie wechsle ich zu Zigbee?
Durch fünfmaliges Drücken der Bedientaste. Das Modul geht dann für drei Minuten in den Anmeldemodus.

Worin unterscheidet es sich vom Gen3?
Es ist eine verbesserte Version mit fortschrittlicherem Prozessor und mit Zigbee.

Shelly 1 Mini Gen4 oder Shelly 1 Gen4?

Gleiche Generation, gleiche Funkstandards. Es entscheiden Baugröße und Belastbarkeit.

Mini nehmen Sie dort, wo der Platz entscheidet und die Last bis 8 A bleibt. Das größere Modell dann, wenn Sie 16 A oder eine Gleichspannungsversorgung brauchen.
