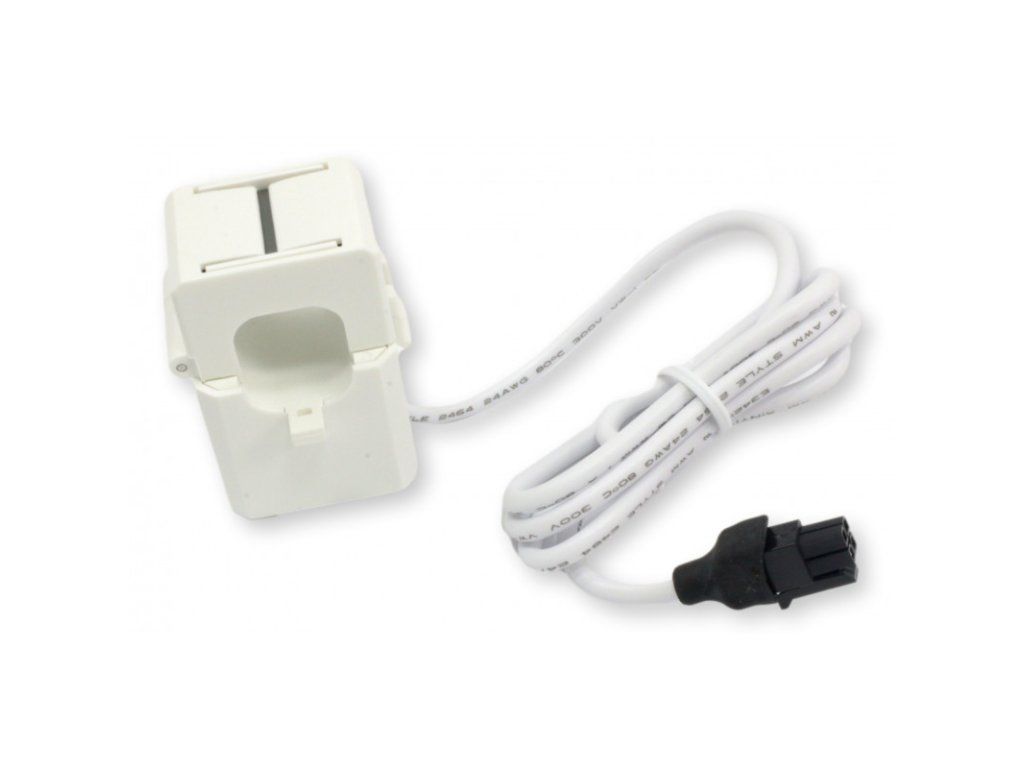

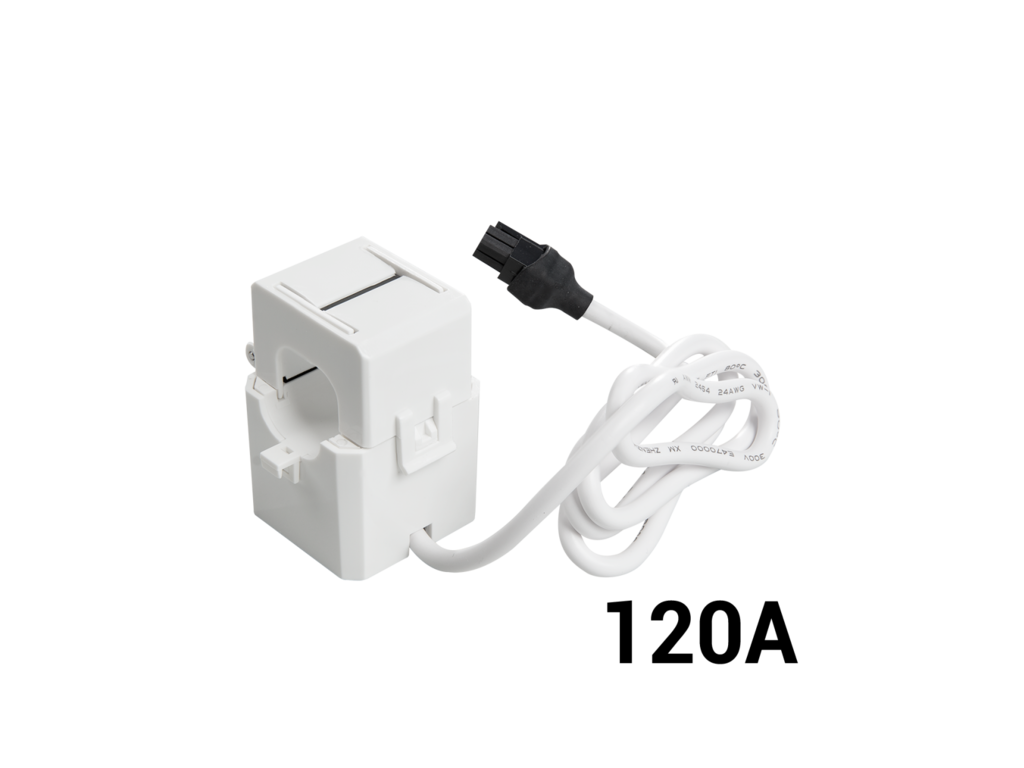

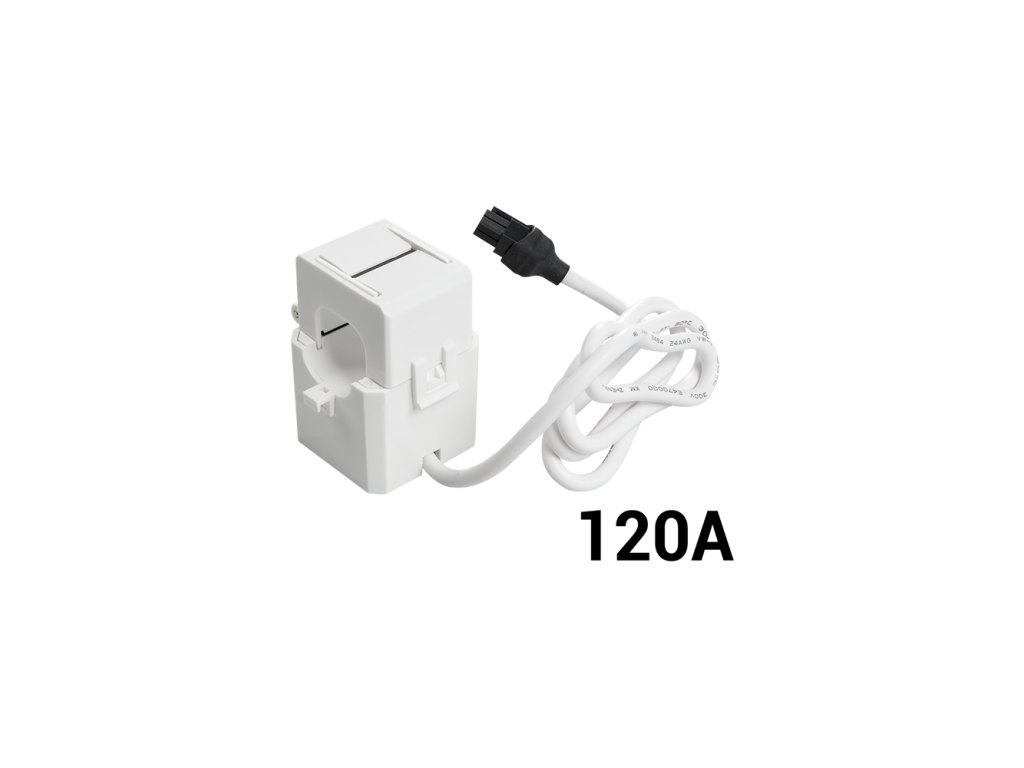

SHELLY CT 120A Stromwandlerzange für Shelly EM und 3EM Innendurchmesser 15 mm, Kabel 60 cm

Produktdetailbeschreibung

Die Zähler Shelly EM und 3EM messen den Strom nicht von allein. Sie brauchen eine Zange, die um den Leiter gelegt wird und ihm ein proportional verkleinertes Signal liefert. Diese schafft 120 A, also den Bereich für den Hausanschluss oder für einen stärkeren Stromkreis, bei dem die 50-A-Ausführung nicht mehr genügt.

Ist das etwas für Sie?

• Ja, wenn Sie einen Shelly EM oder Shelly 3EM betreiben und einen Stromkreis mit mehr als 50 A messen.
• Ja, wenn Sie Ersatz für eine beschädigte Zange an einem funktionierenden Zähler brauchen.
• Ja, wenn Sie den Stromkreis nicht auftrennen wollen. Die Zange wird nur um den Leiter gelegt.
• Nein, wenn Sie Pro EM-50, Pro 3EM, EM Gen3, EM Gen4 oder Pro 3EM-3CT63 einsetzen. Diese Modelle sind nicht kompatibel.
• Nein, wenn Ihr Leiter stärker als 15 mm ist. Dann passt er nicht hinein.
• Nein, wenn Sie auch eine Spannungsmessung erwarten. Die übernimmt das Modul Shelly EM oder 3EM.

Auf einen Blick

• Nennprimärstrom 120 A
• Nennsekundärstrom 40 mA
• Innendurchmesser 15 mm
• Genauigkeit 1 %
• Ferritkern
• Spannungsfestigkeit 3000 V AC bei 1 mA über 60 s
• Maße 31 x 45 x 30 mm, Kabellänge 60 cm

Funktionen

Sie setzt einen großen Strom in einen kleinen um, mit dem der Zähler arbeiten kann. Die Zange liefert einen Sekundärstrom, der dem Strom im Primärkreis genau proportional ist, und stellt selbst eine vernachlässigbare Belastung des gemessenen Kreises dar. Die Zange wird dabei nur um den Leiter gelegt, der Stromkreis wird nicht aufgetrennt. Die Spannung misst das Modul Shelly EM selbst, die Zange liefert die Information über den Strom.

Steuerung und Kommunikation

Die Zange ist ein passives Teil ohne Elektronik und ohne Versorgung. Sie wird nicht eingerichtet und sendet selbst nichts ins Netz. Über die Sekundärleitung fließt ein proportional verkleinerter Strom zum Zähler Shelly EM oder 3EM, und erst dieser wertet die Werte aus und gibt sie an die App oder an die Hausautomation weiter. Die gesamte Einrichtung bleibt damit beim Zähler.

Montage und Anwendung

Die Zange wird geöffnet und um einen einzelnen Leiter gelegt, nicht um das ganze Kabel. Bei der Montage zählen diese Angaben:

• der Innendurchmesser von 15 mm bestimmt, wie stark der Leiter sein darf
• die 60 cm langen Kabel bestimmen, wie weit die Messstelle vom Zähler entfernt liegen darf
• für den Shelly EM eignen sich die 50-A- und die 120-A-Ausführung
• für den Shelly 3EM ist diese Ausführung mit 120 A vorgesehen

Ausstattung

Es ist das einzige Bauteil ohne Display, ohne Taste und ohne Stromversorgung. Umso mehr entscheiden seine Mechanik und seine Kennzahlen.

• Ferritkern. Überträgt den Strom des gemessenen Leiters ohne Berührung auf die Sekundärwicklung.
• Übersetzung 120 A auf 40 mA. Der Zähler erhält ein Signal genau proportional zum Strom im Kreis.
• Genauigkeit 1 %. Bei 20 A Bezug heißt das eine Abweichung im Zehntelampere-Bereich.
• Spannungsfestigkeit 3000 V Wechselspannung bei 1 mA über 60 s. Die Isolation zwischen dem gemessenen Kreis und dem Messkreis.
• Aufklappbarer Kern. Die Zange wird auf den Leiter gesetzt, der Stromkreis muss dafür nicht getrennt werden.
• Kabel von 60 cm. Sie bestimmen, wie weit der gemessene Leiter vom Zähler entfernt liegen darf.

Was Sie noch brauchen

• Einen Zähler Shelly EM oder Shelly 3EM. Die Zange allein misst nichts, sie ist das Auge, nicht der Kopf.
• Den gemessenen Leiterdurchmesser. Der Innendurchmesser beträgt 15 mm, ein stärkerer Leiter passt nicht hinein.
• Platz im Verteiler innerhalb von 60 cm zum Zähler. Längere Kabel gehören nicht zum Lieferumfang.
• Die Zahl der Zangen nach der Zahl der Phasen. Shelly 3EM ist dreiphasig, wie viele Ihre Anlage benötigt, entnehmen Sie der Dokumentation des Zählers.
• Einen freigeschalteten Verteiler und eine Elektrofachkraft. Die Zange wird zwar nicht in den Kreis eingebunden, Arbeiten im Verteiler erfolgen dennoch im spannungsfreien Zustand.

Einsatzbereiche

• Hausanschluss eines Einfamilienhauses, bei dem 50 A nicht ausreichen
• Verbrauchsmessung einer Wärmepumpe oder einer Ladestation
• Werkstatt oder Betrieb mit stärkerem Stromkreis
• Verbrauchsmessung eines eigenen Unterverteilers
• Ersatz einer beschädigten Zange bei funktionierendem Zähler

Wichtig vor dem Kauf

• Die Zange ist mit den Zählern Shelly Pro EM-50, Pro 3EM, EM Gen3, EM Gen4 und Pro 3EM-3CT63 nicht kompatibel.
• Diese Zange hat die EAN 3800235266052. Die Ausführung für den Pro 3EM ist ein eigenes Produkt mit der EAN 3800235266410, gleicher Nennstrom, andere Gerätekompatibilität.
• Der Innendurchmesser beträgt 15 mm. Ein stärkerer Leiter passt nicht hinein.
• Die Zange misst ausschließlich den Strom. Spannung und Verbrauchsberechnung übernimmt das Modul Shelly EM oder 3EM.
• Der Shelly 3EM ist ein dreiphasiger Zähler. Wie viele Zangen Ihre Installation benötigt, entnehmen Sie der Dokumentation des Zählers.

Maße und Messbereich

Diese Zahlen entscheiden, ob die Zange in Ihrer Anlage überhaupt passt.

Die Zange wird immer auf einen einzelnen Leiter gesetzt, nie auf das ganze Kabel. Umfasste sie Phase und Neutralleiter zugleich, heben sich die Ströme auf und der Zähler zeigt null.

Häufige Fragen

Passt sie an einen Shelly EM Gen3 oder Gen4?
Nein. EM Gen3 und EM Gen4 sind mit dieser Zange nicht kompatibel.

Worin unterscheidet sie sich von der 50-A-Ausführung?
Im Nennstrom und in der Gerätekompatibilität. Die 50-A-Ausführung ist für den Shelly EM vorgesehen, die 120-A-Ausführung für den Shelly EM und den Shelly 3EM.

Muss ich den Stromkreis dafür abschalten?
Die Zange wird nicht in den Stromkreis eingeschleift, sie umschließt den Leiter nur. Arbeiten am Verteiler führen Sie dennoch stets nach den geltenden Vorschriften und im spannungsfreien Zustand aus.

Ist der Shelly 3EM dreiphasig?
Ja. Wie viele Zangen Ihre konkrete Installation benötigt, entnehmen Sie der Dokumentation des Zählers.

Wie genau misst sie?
Die Genauigkeit beträgt 1 %.

Welche Zange passt zu meinem Zähler

Die Zangen sind nicht austauschbar. Das ist der häufigste Reklamationsgrund, prüfen Sie lieber zweimal.

Diese Zange trägt die EAN 3800235266052. Im Zweifel vergleichen Sie diese Nummer mit der auf der Verpackung, nicht den Namen und nicht das Aussehen.
