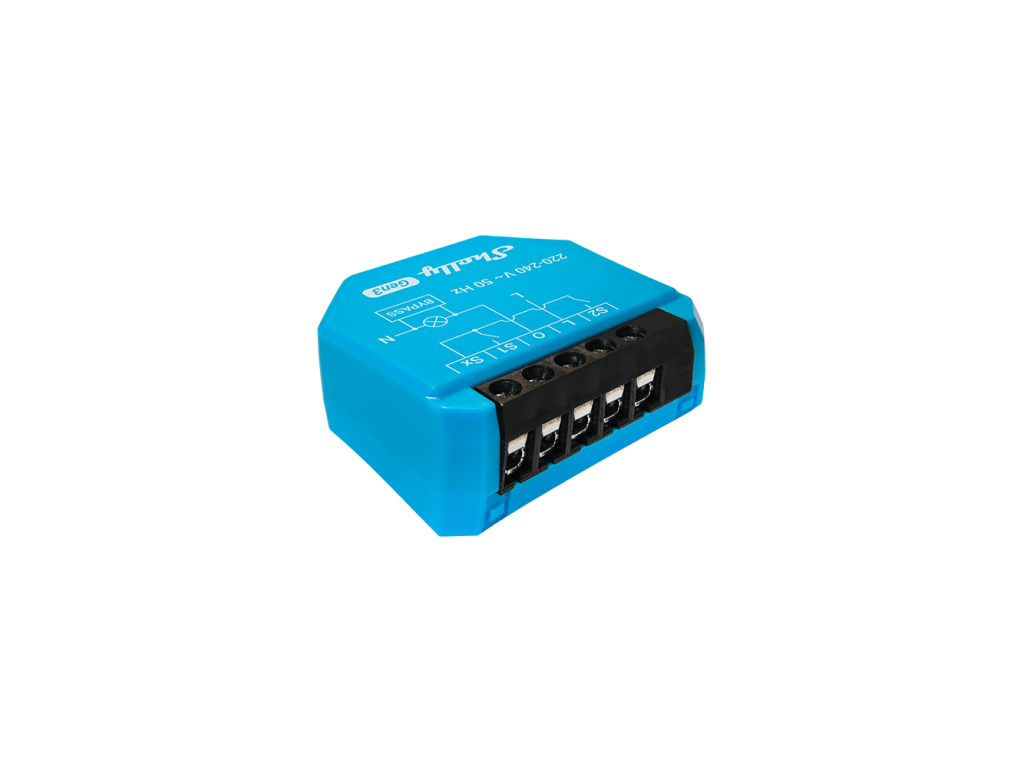

SHELLY 1L Gen3 Schaltmodul ohne Neutralleiter 200 W mit Bypass im Lieferumfang, WiFi, Bluetooth

Produktdetailbeschreibung

In einer älteren Wohnung findet sich hinter dem Schalter oft nur die Phase und die Leitung zur Leuchte. Einen Neutralleiter hat dort niemand verlegt. Der Shelly 1L Gen3 ist genau für diesen Fall gebaut. Er wird aus der Phase gespeist, mit Abmessungen von 37 x 42 x 16 mm hinter dem Schalter montiert und steuert eine Leuchte bis 200 W weiterhin per WLAN und von Hand.

Ist das etwas für Sie?

• Ja, wenn Sie die Beleuchtung sanieren und in der Dose kein Neutralleiter liegt.
• Nein, wenn Sie einen Steckdosenkreis, eine Heizung oder etwas über 200 W schalten wollen. Dafür ist ein anderes Modul bestimmt.
• Nein, wenn Sie einen potentialfreien Kontakt brauchen. Der Ausgang O steht unter Spannung.

Auf einen Blick

• arbeitet ohne Neutralleiter, Versorgung 220 bis 240 V~ 50 Hz
• ein Relaisausgang, max. 200 W bei 240 V~
• zwei Eingänge S1 und S2 für Schalter oder Taster
• Shelly Bypass im Lieferumfang, bei LED-Leuchten vorgeschrieben
• WLAN 802.11 b/g/n und Bluetooth 4.2
• Eigenverbrauch unter 1,2 W
• Abmessungen 37 x 42 x 16 mm, Gewicht 24 g
• integrierter Temperatursensor und Überhitzungsschutz

Funktionen

Er schaltet einen Lichtkreis und überwacht dabei sich selbst. Das Modul hat einen integrierten Temperatursensor und einen Überhitzungsschutz, was bei einem in der Dose hinter dem Schalter eingeschlossenen Modul wesentlich ist. Die Firmware beherrscht 20 Zeitpläne, 20 Webhooks mit je fünf Adressen, Skripting und MQTT. Einstellungen lassen sich auch ohne Cloud ändern, das Modul bringt eine eigene Weboberfläche mit.

Steuerung und Kommunikation

WLAN 802.11 b/g/n und Bluetooth 4.2. Im lokalen Netz arbeitet er eigenständig, mit Internetzugang auch aus der Ferne über die Shelly Cloud. Unterstützt werden Amazon Alexa, Google Smart Home und Samsung SmartThings, bei allen drei Diensten zum einfachen Ein- und Ausschalten. Gegenüber der älteren Generation 1L kamen Skripting, HTTPS, MQTTS und WebSockets in beide Richtungen hinzu. Das Gerät ist Matter ready, diese Funktion kommt jedoch erst mit einem Firmware-Update, ab Werk ist sie nicht vorhanden.

Montage und Anwendung

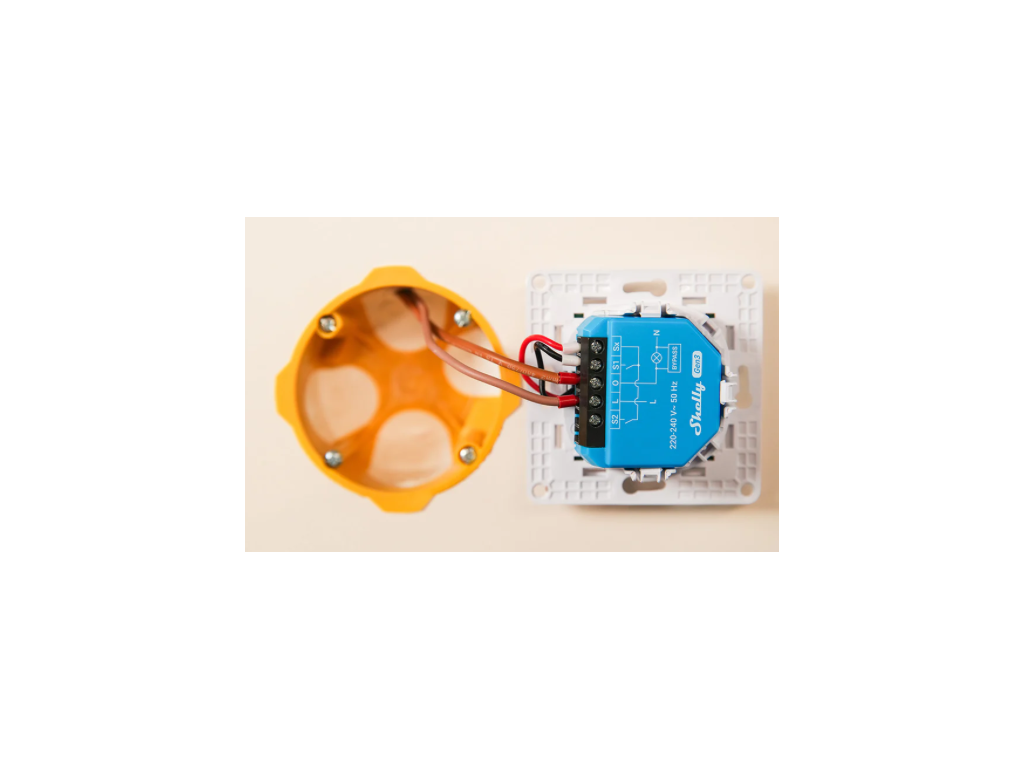

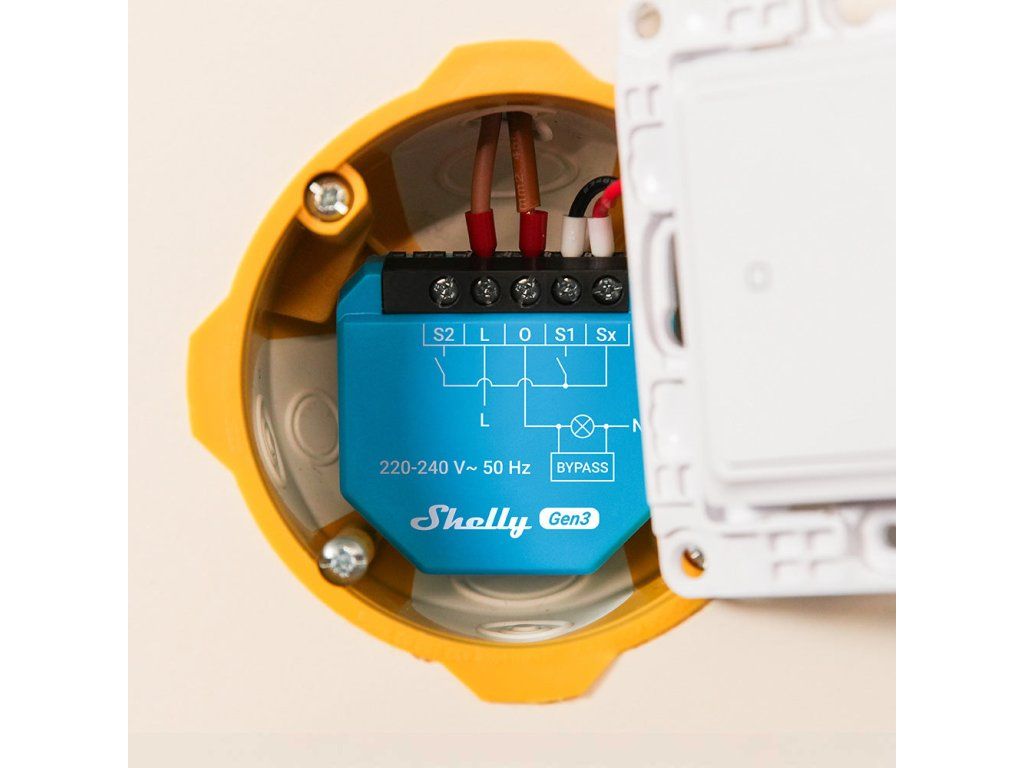

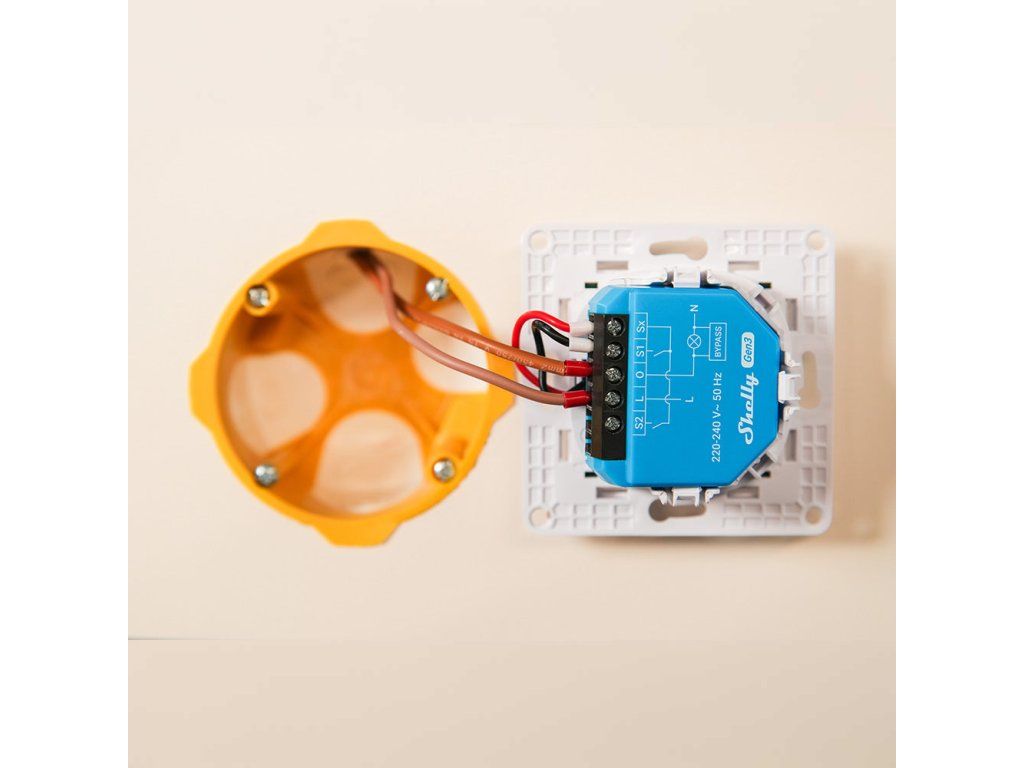

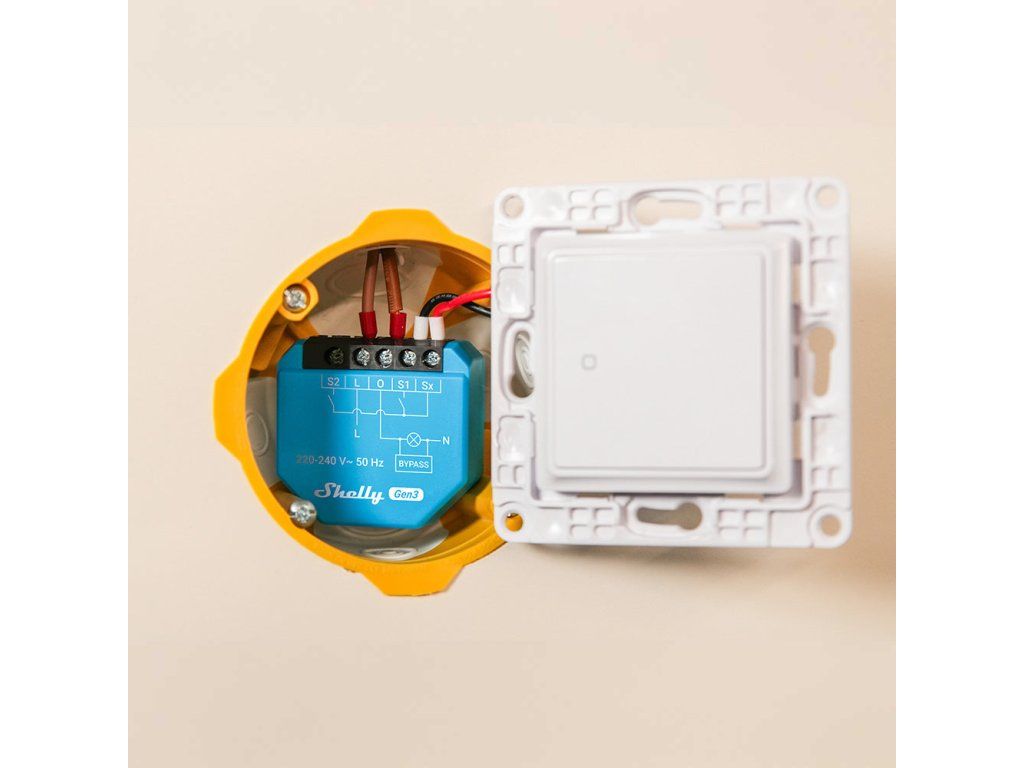

Das Modul wird in die Unterputzdose hinter den Schalter eingesetzt. Der Anschluss gehört in die Hand einer Elektrofachkraft.

• die Phase an die Klemme L
• die Leuchte an die Klemme O
• Schalter oder Taster an S1 und S2 gegen die gemeinsame Klemme Sx
• der Shelly Bypass parallel zur Leuchte, bei LED vorgeschrieben, bei klassischen Glühlampen nicht
• äußere Absicherung 10 A mit Charakteristik B oder C

Ausstattung

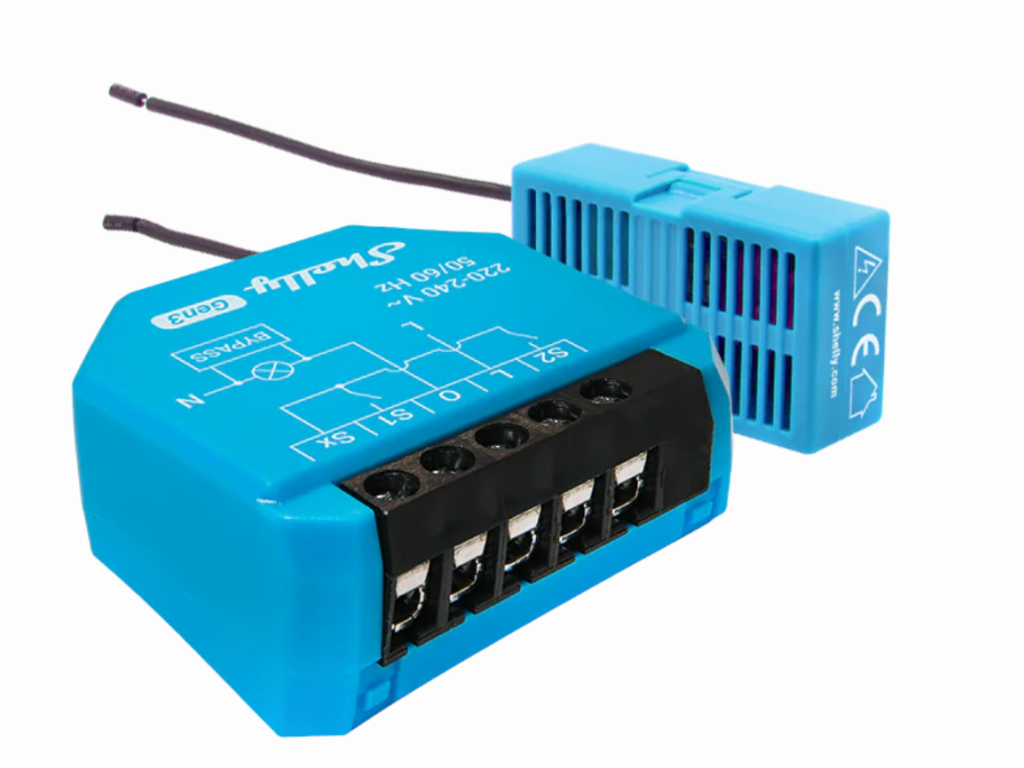

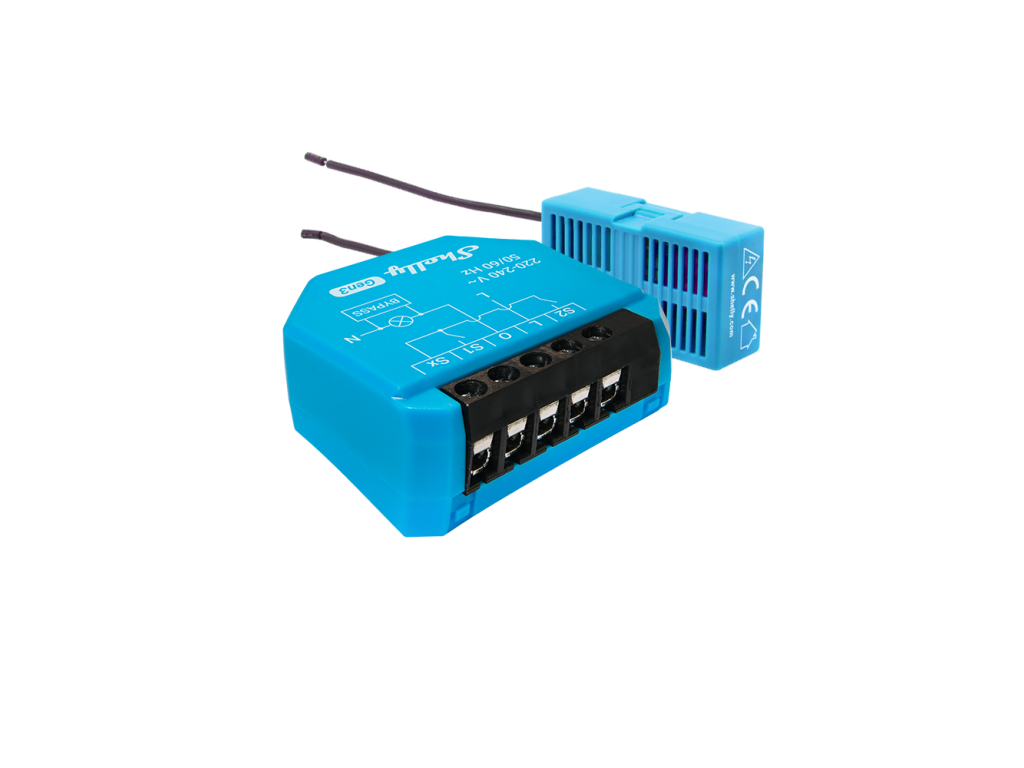

• Shelly Bypass liegt bei. Er muss nicht zugekauft werden. Bei LED-Leuchten ist sein Anschluss zwingend.
• Zwei Eingänge S1 und S2 mit gemeinsamer Klemme Sx. Eine Leuchte kann so zwei Bedienstellen haben.
• Integrierter Temperatursensor und Übertemperaturschutz. Bei einem Modul in der geschlossenen Dose hinter dem Schalter ist das wesentlich.
• Zwanzig Zeitpläne und zwanzig Webhooks mit je fünf Adressen, dazu Skripting und MQTT.
• Eigene integrierte Weboberfläche. Einstellungen lassen sich auch ohne Cloud ändern.
• HTTPS, MQTTS und WebSockets in beide Richtungen. Gegenüber der älteren Generation 1L kam auch das Skripting hinzu.

Was Sie noch brauchen

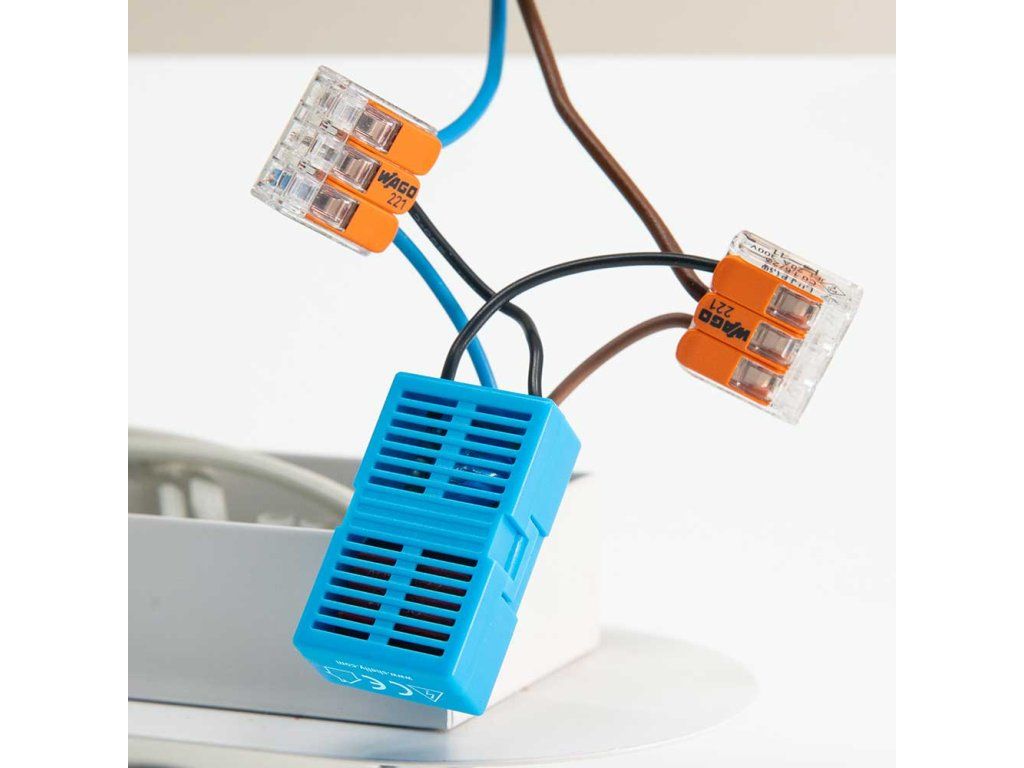

• Platz für den Bypass an der Leuchte. Er wird parallel zur Leuchte angeschlossen, nicht am Modul. Er liegt bei, muss aber tatsächlich angeklemmt werden.
• Einen Leitungsschutzschalter mit 10 A und Charakteristik B oder C.
• Eine Gesamtleistung der Leuchten von höchstens 200 W. Darüber ist ein anderes Modul nötig.
• Ein Firmware-Update, wenn Sie Matter wollen. Nach dem Auspacken ist es nicht verfügbar, es kommt erst mit der Aktualisierung.
• Ein WLAN im 2,4-GHz-Band nach 802.11 b/g/n.
• Eine Elektrofachkraft. Das Modul wird unmittelbar aus dem Außenleiter versorgt, der Anschluss ist keine Laienarbeit.

Einsatzbereiche

• Wohnungssanierung, bei der hinter dem Schalter der Neutralleiter fehlt
• Leuchte mit zwei Schaltern oder Tastern an den Eingängen S1 und S2
• Mehrfamilienhäuser und Hotelzimmer, in denen die Beleuchtung raumweise nachgerüstet wird
• kleine Betriebe und Büros mit bestehender Lichtinstallation
• Leuchten, bei denen der klassische Wandschalter funktionsfähig bleiben soll

Wichtig vor dem Kauf

• Die maximale Schaltleistung beträgt 200 W. Für Steckdosenkreise, Heizungen oder Motoren ist das Modul nicht bestimmt.
• Der Bypass liegt bei, muss aber tatsächlich parallel zur Leuchte angeschlossen werden. Bei LED ist er vorgeschrieben.
• Unterstützte Lasten sind Glühlampen und LED-Leuchten, und zwar ohne Abwärtstransformatoren für Niedervoltleuchten.
• Der Ausgang O steht unter Spannung, er ist kein potentialfreier Kontakt.
• Matter ist vorbereitet, wird aber per Firmware-Update ergänzt.
• Betriebstemperatur -20 bis 40 °C, Luftfeuchte 30 bis 70 % RH.

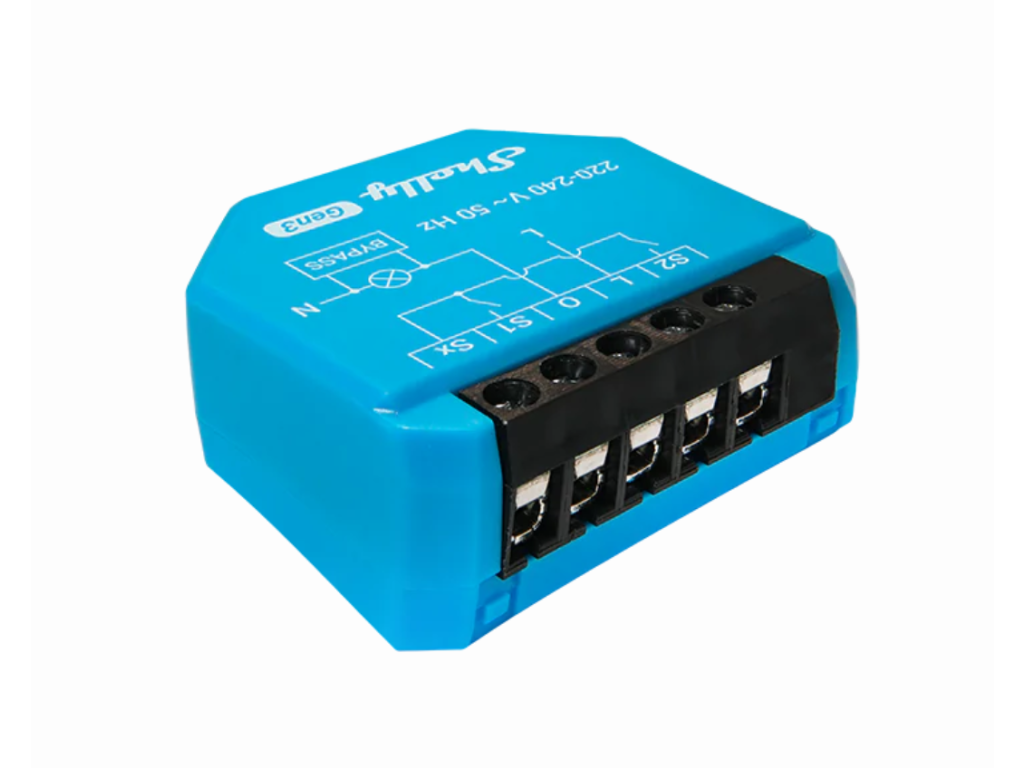

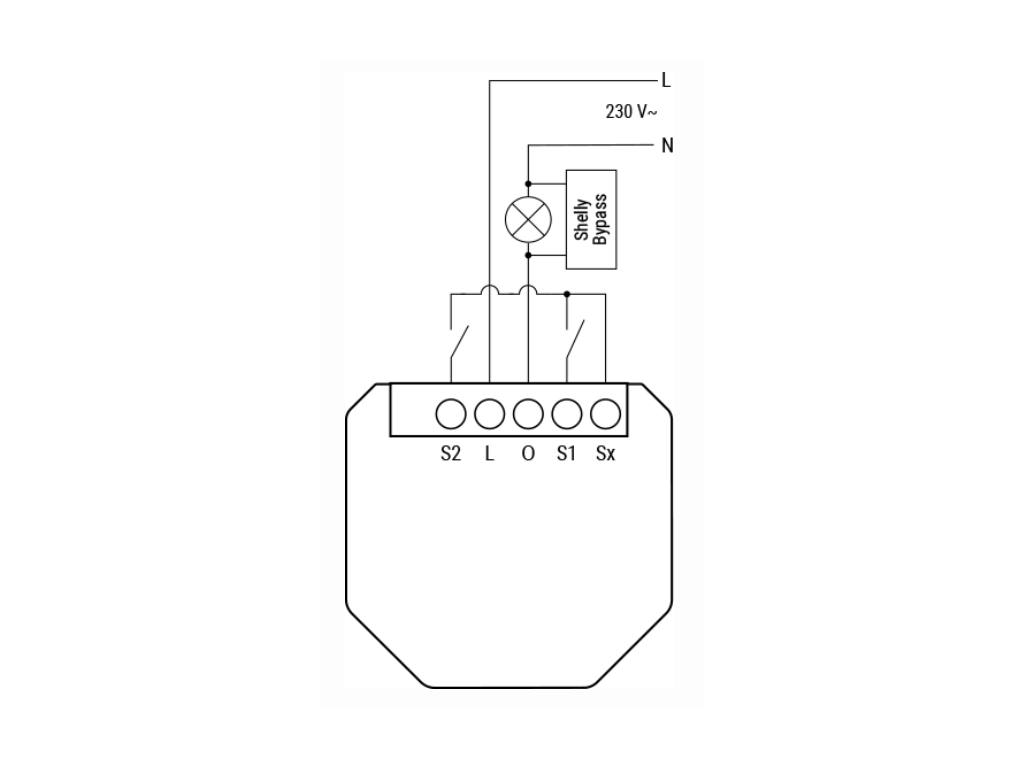

Anschlussklemmen

Das Modul hat keine Klemme N. Genau deshalb passt es dorthin, wo in der Dose kein Neutralleiter liegt.

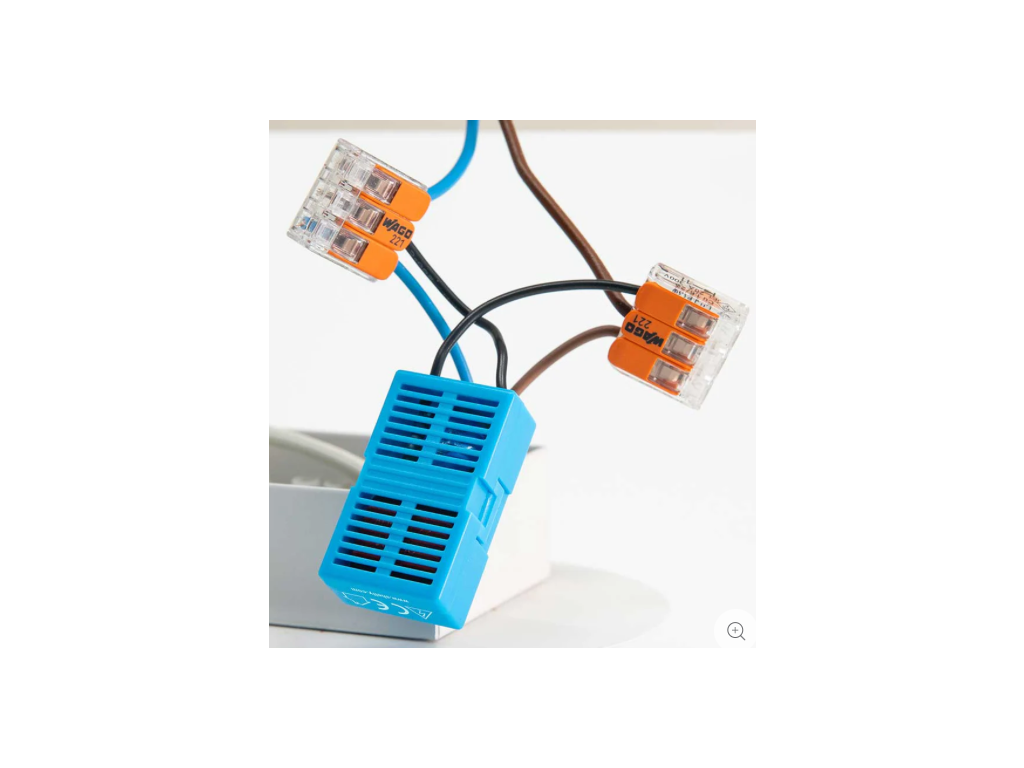

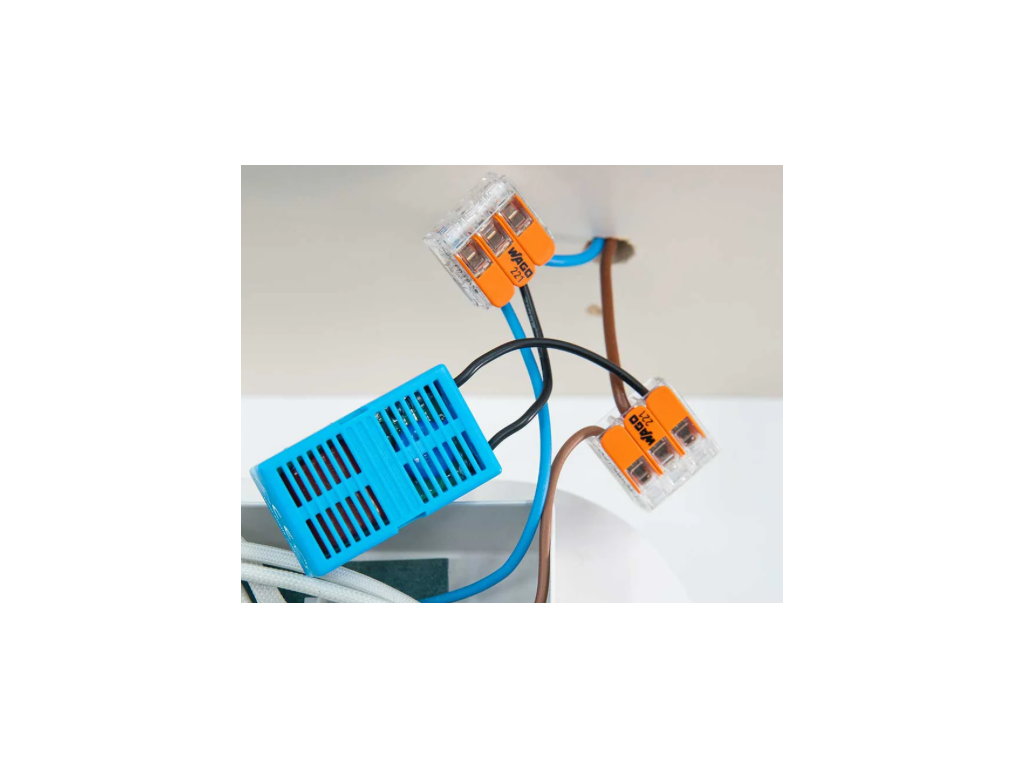

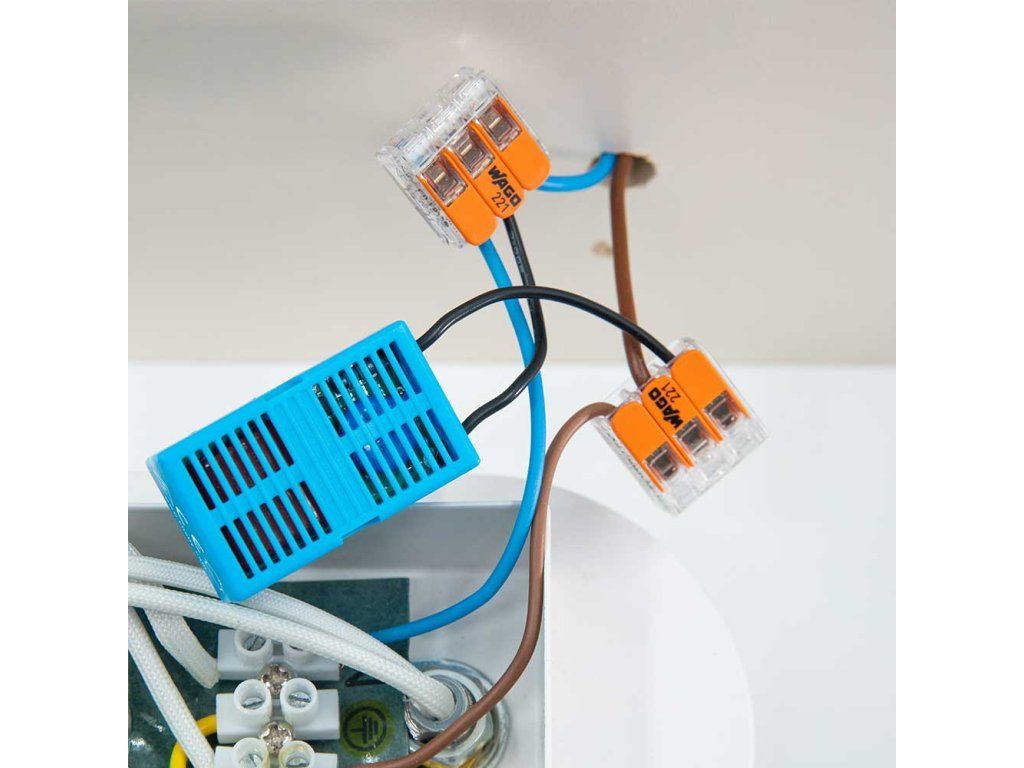

Der Shelly Bypass wird parallel zur Leuchte angeschlossen. Bei LED ist er zwingend, bei klassischen Glühlampen nicht.

Häufige Fragen

Muss ich den Bypass dazukaufen?
Nein. Der Shelly Bypass gehört zum Lieferumfang.

Funktioniert er ohne Bypass?
Bei klassischen Glühlampen ist er nicht vorgeschrieben. Bei LED-Leuchten ist er vorgeschrieben.

Wie viele Schalter kann ich anschließen?
Er hat zwei Eingänge, S1 und S2, dazu die gemeinsame Klemme Sx.

Kann er den Verbrauch messen?
Eine Verbrauchsmessung steht in den technischen Daten nicht. Genannt wird dort nur der interne Temperatursensor für den Überhitzungsschutz.

Schafft er einen LED-Streifen mit Trafo?
Bei den unterstützten Lasten sind Abwärtstransformatoren für Niedervoltleuchten ausdrücklich ausgeschlossen.

Shelly 1L Gen3 oder Shelly 1 Gen3?

Die erste Frage ist weder Preis noch Leistung. Sie lautet, was in der Dose hinter dem Schalter liegt.

1L Gen3 nehmen Sie, wenn hinter dem Schalter kein Neutralleiter liegt und es um einen Lichtkreis bis 200 W geht. 1 Gen3 dann, wenn der Neutralleiter vorhanden ist und Sie mehr als Licht schalten.
