SHELLY 1PM Gen4 Schaltmodul mit Verbrauchsmessung, 1-Kanal, max. 16 A, WiFi, Bluetooth, Zigbee, Matter

Produktdetailbeschreibung

Sie möchten einen Stromkreis schalten und zugleich wissen, wie viel Energie er bezieht? Shelly 1PM Gen4 ist ein Modul für die Installationsdose, das beides in einem Gerät leistet und das Erscheinungsbild der vorhandenen Elektroinstallation nicht verändert.

Ist das etwas für Sie?

• Ja, wenn Sie einen Stromkreis schalten und dessen Verbrauch sehen statt schätzen wollen.
• Ja, wenn die Schalter an der Wand bleiben sollen. Das Modul hat den Eingang SW und verschwindet dahinter.
• Ja, wenn Sie sich später entscheiden möchten. Voreingestellt ist Matter, fünf Tastendrücke wechseln zu Zigbee.
• Ja, wenn die Installation mit 24 bis 30 V Gleichstrom arbeitet. Auch das beherrscht das Modul.
• Nein, wenn Sie zwei Stromkreise schalten müssen. Dafür gibt es Shelly 2PM Gen4.
• Nein, wenn Sie keine Messung benötigen und der Preis entscheidet. Ohne Messung gibt es Shelly 1 Gen4.
• Nein, wenn in der Dose kein Neutralleiter liegt. Der Hersteller bezeichnet ihn als erforderlich.
• Nein, wenn Sie Licht dimmen möchten. Das Modul schaltet nur, zum Dimmen gibt es Shelly Dimmer Gen4.

Auf einen Blick

• 1 geschalteter Ausgang mit Verbrauchsmessung
• max. 16 A bei 240 V AC, 10 A bei 30 V DC
• Messung von Spannung und Strom im Wechselstrombetrieb
• Wi-Fi 802.11 b/g/n/ax und Bluetooth 5.0
• Zigbee 802.15.4 und Matter
• MQTT, Skripting und KNXnet/IP
• Schutz gegen Überhitzung, Überspannung, Überstrom und Leistungsüberschreitung
• Maße 37 x 42 x 16 mm

Funktionen

Das Modul schaltet einen Stromkreis und misst gleichzeitig dessen Verbrauch. Neben dem Ein- und Ausschalten haben Sie damit den Energiebezug im Blick, erkennen also, welches Gerät Sie am meisten kostet, und können an den Verbrauch eine Automatisierung knüpfen. Ein eingebauter Temperatursensor überwacht das Gerät selbst.

Bedienen lässt es sich über Mobiltelefon, Tablet, Rechner oder per Sprache. Es arbeitet auch eigenständig im lokalen Netz ohne Cloud, sodass Automatisierungen bei einem Internetausfall weiterlaufen.

Steuerung und Kommunikation

Das Gerät kommuniziert über Wi-Fi 802.11 b/g/n/ax im 2,4-GHz-Band, über Bluetooth 5.0 und über Zigbee 802.15.4, wo es auch als Signalverstärker arbeiten kann. Matter wird unterstützt. Der Hersteller weist für dieses Gerät die Einbindung in die Plattformen Google, Alexa und Samsung SmartThings gesondert aus.

Für die lokale Integration stehen MQTT, Skripting direkt im Gerät, Webhooks und die Schnittstelle KNXnet/IP zur Verfügung. Das Modul besitzt eine eigene Weboberfläche für Einrichtung und Überwachung. Im Betrieb über Wi-Fi wird kein Gateway benötigt.

Montage und Anwendung

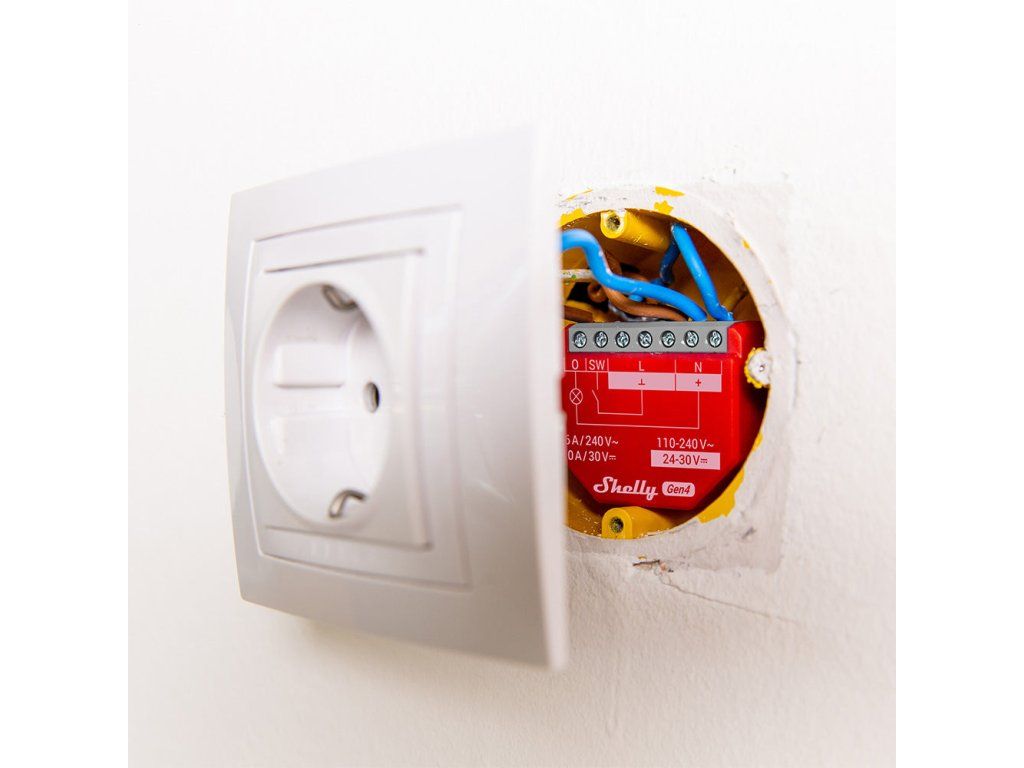

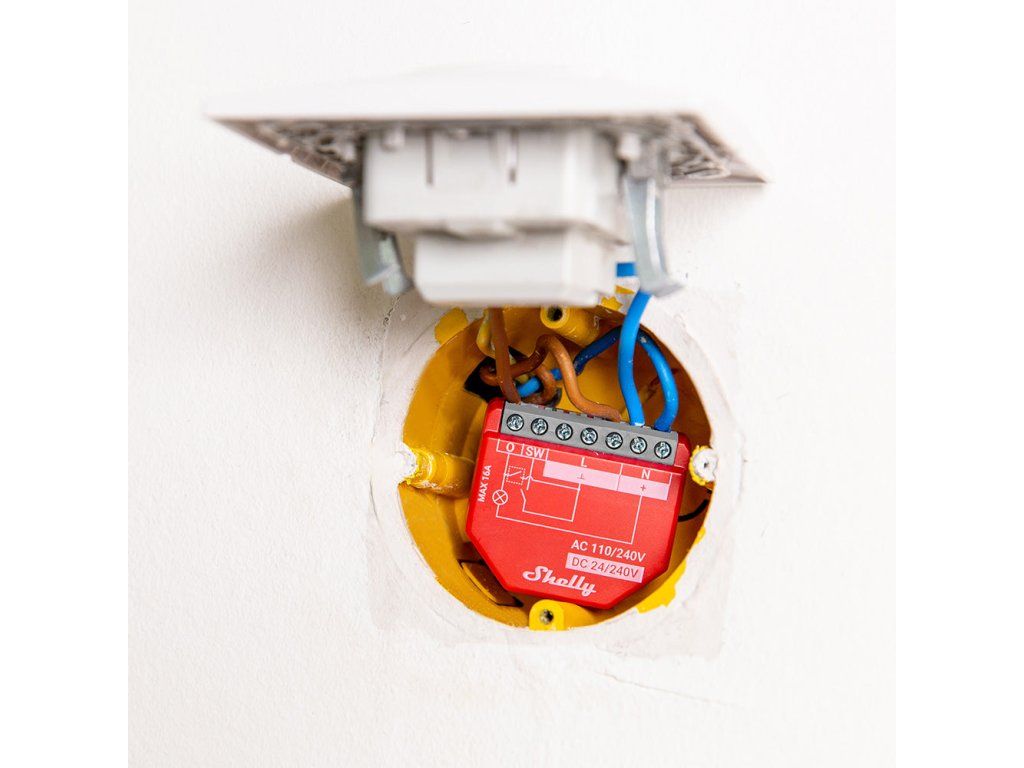

Das Modul wird in die Installationsdose hinter einem Schalter oder einer Steckdose eingebaut. Anschließbar sind starre und flexible Leiter mit einem Querschnitt von 0,5 bis 4 mm², auch mit Aderendhülse, die Abisolierlänge beträgt 6 bis 7 mm und das maximale Anzugsmoment der Klemmen 0,4 Nm. Die Versorgung erfolgt mit 110 bis 240 V Wechselspannung oder 24 bis 30 V Gleichspannung, wobei bei Netzversorgung der Neutralleiter erforderlich ist.

Der Stromkreis muss mit einem Leitungsschutzschalter nach EN 60898-1 abgesichert sein, Charakteristik B oder C, Nennstrom höchstens 16 A, Kurzschlussschaltvermögen mindestens 6 kA und Energiebegrenzungsklasse 3.

Was Sie noch brauchen

• Eine Entscheidung zwischen Matter und Zigbee. Das Modul arbeitet stets in einem Profil. Ab Werk ist Matter eingestellt, fünf Tastendrücke wechseln zu Zigbee und öffnen die Anlernphase für drei Minuten. Wurde das Zeitfenster verpasst, öffnen drei Tastendrücke es erneut.
• Ein RC-Entstörglied für jede induktive Last. LED-Treiber, Transformatoren, Lüfter, Kühlschränke, Klimageräte, Waschmaschinen und Trockner werden ausschließlich damit unterstützt.
• Einen Leitungsschutzschalter nach EN 60898-1, Charakteristik B oder C, höchstens 16 A, Schaltvermögen mindestens 6 kA, Energiebegrenzungsklasse 3. Der Hersteller nennt ihn als erforderlichen äußeren Schutz.
• Den Neutralleiter in der Dose. Bei Wechselstrom ist er laut Hersteller ausdrücklich erforderlich.
• Für einen Temperatur- oder Feuchtesensor am Modul ein Shelly Add-on. An dessen Schnittstelle liegt bei eingeschalteter Versorgung Hochspannung an.

Einsatzbereiche

• Lichtstromkreise mit Verbrauchsüberwachung
• Steckdosenkreise und einzelne Verbraucher
• elektrischer Warmwasserbereiter innerhalb der Strombelastbarkeit des Moduls
• Direktheizungen und elektrische Heizungen mit ohmscher Last
• Lüfter und Pumpen mit ergänztem RC-Glied
• Beleuchtung in Betrieben und Büros

Wichtig vor dem Kauf

• Der Ausgang ist kein potentialfreier Kontakt. Das Modul schaltet die Phase aus seiner eigenen Versorgung, für einen getrennten Stromkreis oder für das Schalten einer fremden Spannung eignet es sich daher nicht. Dafür ist Shelly 1 Gen4 bestimmt.
• Bei Netzversorgung ist der Neutralleiter erforderlich. In älteren Installationen fehlt er am Schalter häufig.
• Die Gleichspannungsversorgung beträgt 24 bis 30 V. Höhere Spannungen liegen außerhalb der Herstellerangabe, auch wenn das ähnliche Modul Shelly 1 Gen4 48 V verträgt.
• Matter und Zigbee arbeiten nicht gleichzeitig. Umgeschaltet wird mit fünf Tastendrücken, danach muss das Modul erneut in das System eingebunden werden.
• Induktive Lasten, also LED-Netzteile, Transformatoren, Lüfter, Kühlschränke, Klimageräte und Waschmaschinen, erfordern ein RC-Glied.
• Der maximale Strom beträgt 16 A bei 240 V Wechselspannung und 10 A bei 30 V Gleichspannung. Der niedrigere Wert gilt für den gesamten Gleichstromkreis.
• Verwenden Sie keine Schalter oder Taster mit eingebauter Glimmlampe oder LED, der Hersteller untersagt dies ausdrücklich.
• Schließen Sie an eine Klemme nicht mehrere Leiter an und verwenden Sie die Klemme L nicht zur Versorgung anderer Geräte.
• Die Leiter müssen eine Isolierung besitzen, die mindestens PVC T105 °C entspricht.
• Das Modul darf nur von einer Elektrofachkraft installiert werden. Schalten Sie vor dem Einbau die Sicherungen aus und prüfen Sie mit einem Messgerät, dass an den Leitern keine Spannung anliegt.
• Das Gerät ist ausschließlich für den Innenbereich bestimmt und darf weder mit Verschmutzung noch mit Feuchtigkeit in Berührung kommen.
• Die Erweiterungsschnittstelle Add-on steht immer unter gefährlicher Spannung, solange das Modul versorgt wird.

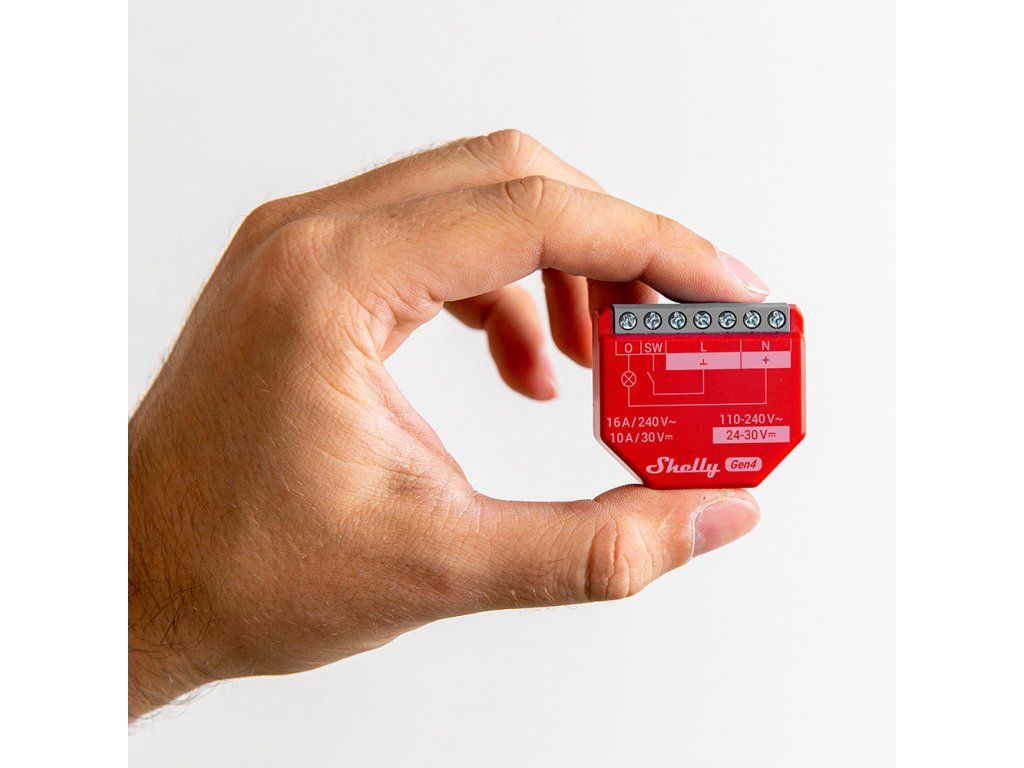

• Prüfen Sie vor der Montage, ob in der Installationsdose genügend Platz ist. Das Modul misst 37 x 42 x 16 mm.

Anschlussklemmen

Häufige Fragen

Benötigt Shelly 1PM Gen4 einen Neutralleiter?
Bei Netzversorgung ja. Bei Gleichspannungsversorgung mit 24 bis 30 V werden die Klemmen Plus und Masse verwendet.

Besitzt es einen potentialfreien Kontakt?
Nein. Der Ausgang wird aus der Phase geschaltet, mit der das Modul versorgt wird. Wenn Sie einen getrennten Kontakt benötigen, wählen Sie Shelly 1 Gen4.

Misst es den Verbrauch?
Ja, es misst Spannung und Strom im Wechselstrombetrieb. Genau darin unterscheidet es sich vom Modell Shelly 1 Gen4.

Kann ich Matter und Zigbee gleichzeitig nutzen?
Nein. Das Modul arbeitet in einem von zwei Profilen, voreingestellt ist Matter, umgeschaltet wird mit fünf Tastendrücken.

Funktioniert es ohne Internet?
Ja. Bedienen lässt es sich im lokalen Netz über die eigene Weboberfläche, und Automatisierungen wie Skripte laufen direkt im Gerät.

Brauche ich ein eigenes Gateway?
Im Betrieb über Wi-Fi nicht. Ein Gateway benötigen Sie nur dann, wenn Sie das Modul in ein Zigbee-Netz einbinden.

Schafft es einen Boiler oder eine Direktheizung?
Ja, sofern deren Stromaufnahme 16 A bei 240 V Wechselspannung nicht überschreitet. Bei Heizgeräten handelt es sich um eine ohmsche Last, die das Modul ohne weitere Maßnahmen unterstützt.

Welche Leiter passen in die Klemmen?
Querschnitt 0,5 bis 4 mm², starr, flexibel und mit Aderendhülse. Abzuisolieren sind 6 bis 7 mm.

Shelly 1PM Gen4 oder Shelly 1 Gen4?

Wählen Sie Shelly 1 Gen4, wenn Sie einen getrennten potentialfreien Kontakt benötigen, etwa zum Schalten eines Heizkessels oder für einen Stromkreis mit anderer Spannung.

Wählen Sie Shelly 1PM Gen4, wenn Sie eine übliche Last schalten und zugleich deren Verbrauch messen wollen.
