SHELLY 1PM Mini Gen4 Schaltmodul 1-Kanal mit Verbrauchsmessung 8 A, WiFi, Bluetooth, Zigbee, Matter

Produktdetailbeschreibung

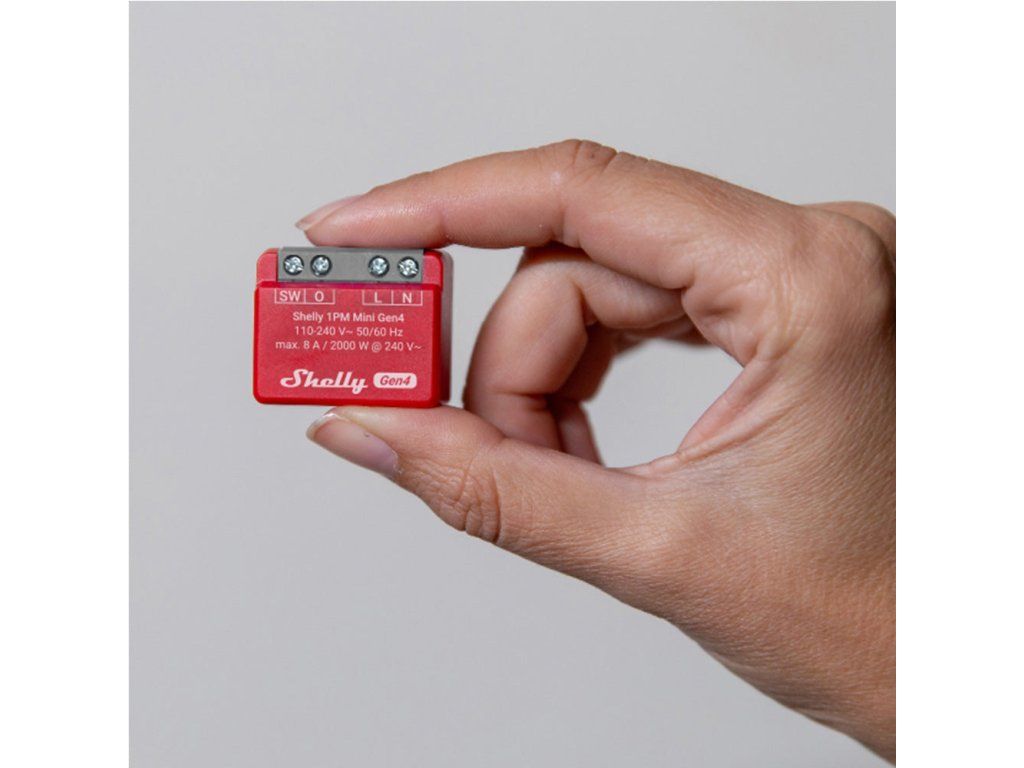

Hinter einer Steckdose ist selten viel Platz. Der Shelly 1PM Mini Gen4 misst 29 x 34 x 16 mm und wiegt 18 Gramm, er passt also auch dorthin, wo ein größeres Modul keine Chance hat. Trotzdem schaltet er einen Stromkreis, misst dessen Verbrauch und unterstützt WLAN, Bluetooth und Zigbee und ist mit Matter kompatibel.

Ist das etwas für Sie?

• Ja, wenn Sie schalten und zugleich sehen wollen, wie viel ein Gerät zieht.
• Ja, wenn Ihnen dafür nur eine enge Dose zur Verfügung steht.
• Ja, wenn Sie zwischen Matter und Zigbee wählen wollen.
• Ja, wenn Ihnen ein Gateway für Shelly-BLU-Geräte und mehr Reichweite für Zigbee und WLAN hilft.
• Nein, wenn Sie einen Kreis über 8 A schalten. Dafür gibt es andere Module.
• Nein, wenn Sie einen potentialfreien Kontakt brauchen. Der Ausgang ist ein Relaisschließer.
• Nein, wenn Ihnen Messen ohne Schalten genügt. Dafür gibt es den EM Mini Gen4.

Auf einen Blick

• ein Relaisausgang mit Verbrauchsmessung, Schließerkontakt, einpolig
• maximaler Schaltstrom 8 A bei 240 V AC
• Versorgung 110 bis 240 V AC
• WLAN 802.11 b/g/n/ax, Bluetooth 5.0, Zigbee 802.15.4 und Matter
• Schutz gegen Überhitzung, Überspannung, Überstrom und Überlast

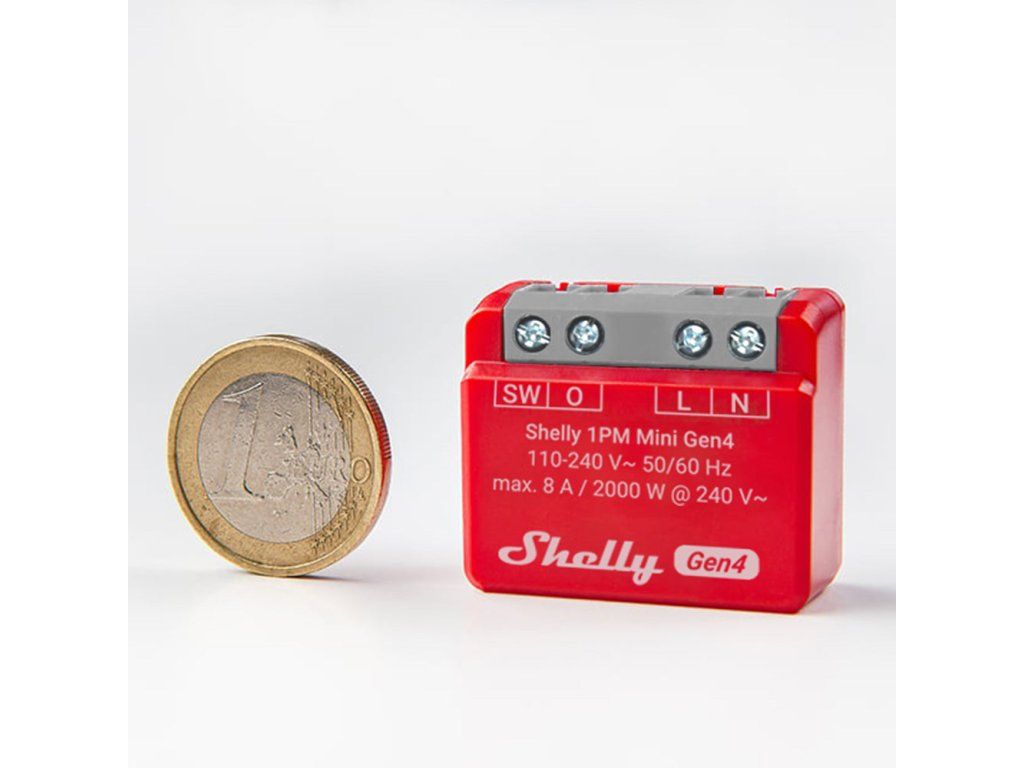

• Abmessungen 29 x 34 x 16 mm, Gewicht 18 g
• rote Ausführung, graue Klemmen
• Speicher 8 MB, Prozessor ESP-Shelly-C68F

Funktionen

Schalten und messen und sich dabei selbst überwachen. Das Modul hat Schutz gegen Überhitzung, Überspannung, Überstrom und Überlast, wobei es bei Spannung, Strom und Leistung um eine Abschaltung geht. Unterstützt werden ohmsche, kapazitive und induktive Lasten, also Glühlampen und Heizgeräte ebenso wie LED-Treiber, Transformatoren, Ventilatoren oder Kühlschränke. Die Firmware bietet 20 Zeitpläne, 20 Webhooks mit je fünf Adressen, Skripting, MQTT und virtuelle Komponenten.

Steuerung und Kommunikation

Vier Funktechniken. WLAN nach 802.11 b/g/n/ax, Bluetooth 5.0, Zigbee nach 802.15.4 und Kompatibilität mit Matter, wobei Matter das Standardprofil ist und auf Zigbee umgeschaltet wird. Bemerkenswert ist die Zigbee-Reichweite mit bis zu 100 m im Gebäude und 300 m im Freien, also deutlich mehr als beim WLAN. Das Modul kann als Gateway für Shelly-BLU-Geräte dienen und außerdem die Reichweite von Zigbee und WLAN erweitern. Unterstützt werden Amazon Alexa, Google Smart Home und Samsung SmartThings, dazu KNXnet/IP und eine eigene Weboberfläche.

Montage und Anwendung

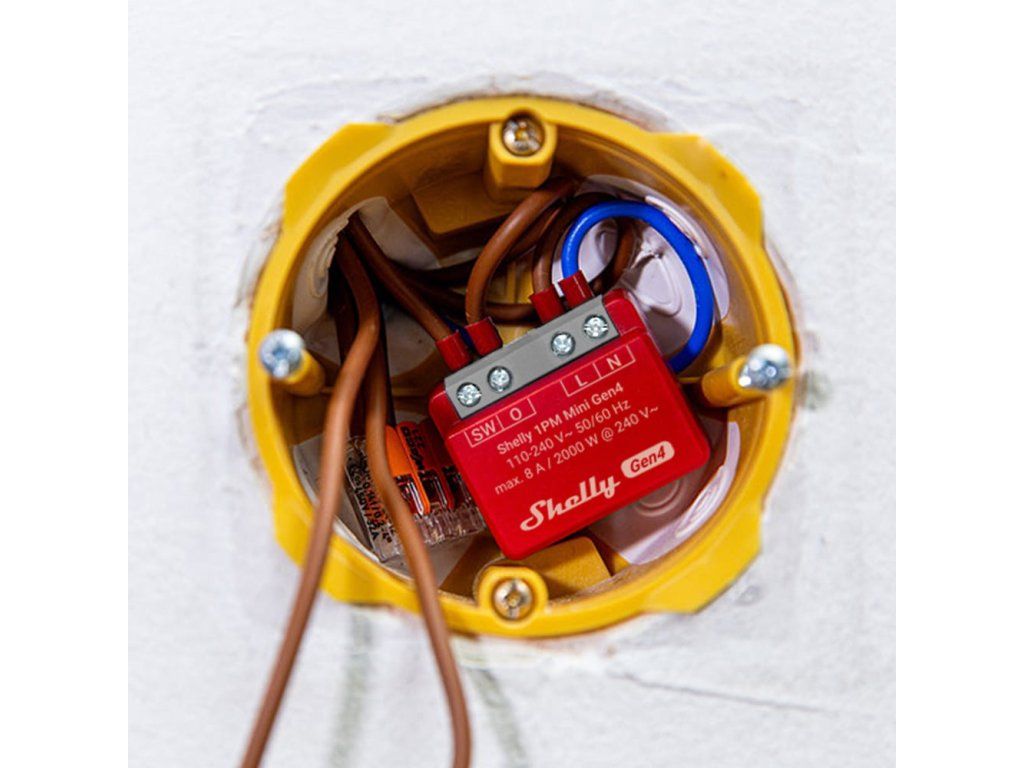

Das Modul kommt in die Unterputzdose hinter Steckdose oder Schalter. Die Klemmen sind so aufgeteilt:

• L und N für Außenleiter und Neutralleiter
• SW für das Bedienelement
• Ausgang für die Last

Leiter mit 0,5 bis 4 mm² Querschnitt werden auf 6 bis 7 mm abisoliert, die Klemmenschrauben mit höchstens 0,4 Nm angezogen. Die äußere Absicherung soll Charakteristik B oder C haben und höchstens 10 A betragen. Wir empfehlen, den Anschluss einer Elektrofachkraft zu überlassen.

Was Sie noch brauchen

• Einen Leitungsschutzschalter mit höchstens 10 A Bemessungsstrom, Charakteristik B oder C, Schaltvermögen mindestens 6 kA, Energiebegrenzungsklasse 3. Das ist ein anderer Wert als beim größeren 1PM Gen4, wo der Hersteller 16 A zulässt.
• Die Prüfung, ob der Stromkreis innerhalb von 8 A bleibt. Das ist der maximale Schaltstrom bei 240 V Wechselstrom. Darüber ist Shelly 1PM Gen4 die richtige Wahl.
• Den Neutralleiter in der Dose. Das Modul wird mit 110 bis 240 V Wechselstrom versorgt und benötigt L und N. Eine Gleichstromversorgung bietet dieses Modell nicht.
• Eine Entscheidung zwischen Matter und Zigbee. Voreingestellt ist Matter, fünf Tastendrücke wechseln zu Zigbee und öffnen die Anlernphase für drei Minuten. Drei Tastendrücke öffnen sie erneut.
• Platz in der Dose. Das Modul ist für die Unterputzdose hinter dem Gerät gedacht, nicht für die Hutschiene oder die Wand.

Einsatzbereiche

• Steckdosenkreis, dessen Verbrauch Sie kennen wollen
• Beleuchtung, die zugleich über Schalter und App bedient wird
• enge Dosen, in die ein größeres Modul nicht passt
• Verbrauchsmessung einzelner Geräte zur Einsparung
• Netzränder, an denen ein Zigbee- oder WLAN-Repeater hilft

Wichtig vor dem Kauf

• Der maximale Schaltstrom beträgt 8 A bei 240 V. Für höhere Lasten gibt es andere Module.
• Der Ausgang ist ein Relaisschließer, kein potentialfreier Kontakt.
• Der Wechsel vom Matter- zum Zigbee-Profil erfolgt mit fünf Tastendrücken. Verwechseln Sie das nicht mit dem Halten für fünf Sekunden, das den Access Point öffnet.
• Der Zigbee-Kopplungsmodus bleibt drei Minuten offen. Mit drei Tastendrücken lässt er sich erneut starten.
• Der Betriebsbereich liegt bei -20 bis 40 °C und 30 bis 70 % RH.
• Die äußere Absicherung soll höchstens 10 A mit Charakteristik B oder C betragen.

Anschlussklemmen

Das Gehäuse ist rot, die Steckverbinder sind mausgrau.

In die Schraubklemmen gehört ein Leiter von 0,5 bis 4 mm², eindrähtig, feindrähtig oder mit Aderendhülse, auf 6 bis 7 mm abisoliert, Anzugsmoment höchstens 0,4 Nm. Das Relais ist einpolig, der Kontakt im Ruhezustand offen und mit Mikrokontaktöffnung. Eine Schnittstelle für ein Shelly Add-on besitzt das Modul nicht.

Häufige Fragen

Wie viel Ampere schafft er?
Der maximale Schaltstrom beträgt 8 A bei 240 V AC.

Wie wechsle ich zu Zigbee?
Mit fünf Drücken der Bedientaste. Das Modul geht dann für drei Minuten in den Anmeldemodus.

Beherrscht er Matter?
Ja, das Modul ist Matter-kompatibel, und dieses Profil ist zugleich die Voreinstellung.

Worin unterscheidet er sich vom Gen3?
Es ist eine verbesserte Version mit fortschrittlicherem Prozessor und mit Zigbee.

Schafft er induktive Lasten?
Ja, ohmsche, kapazitive und induktive Lasten einschließlich LED-Treiber und Transformatoren.

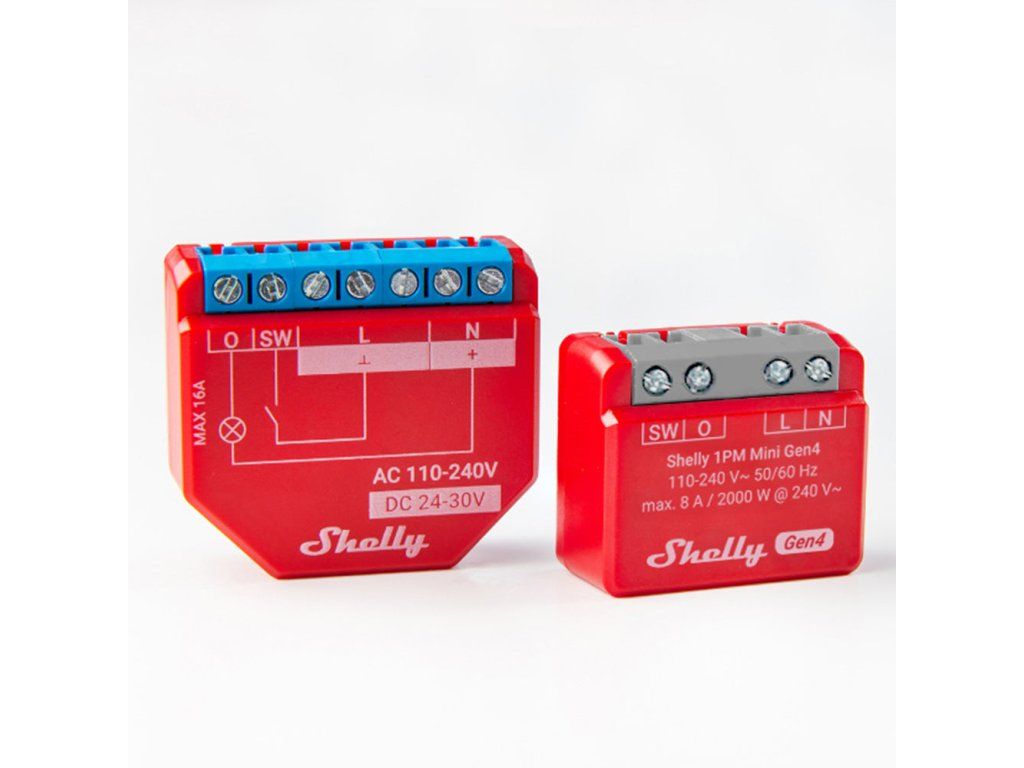

Shelly 1PM Mini Gen4 oder Shelly 1PM Gen4?

1PM Mini Gen4 wählen Sie für einen Lichtstromkreis oder ein kleineres Gerät, wenn Baugröße und Platz in der Dose entscheiden. 1PM Gen4 wählen Sie für stärkere Lasten, für Gleichstrominstallationen oder wenn ein Sensor über Add-on angeschlossen werden soll.
