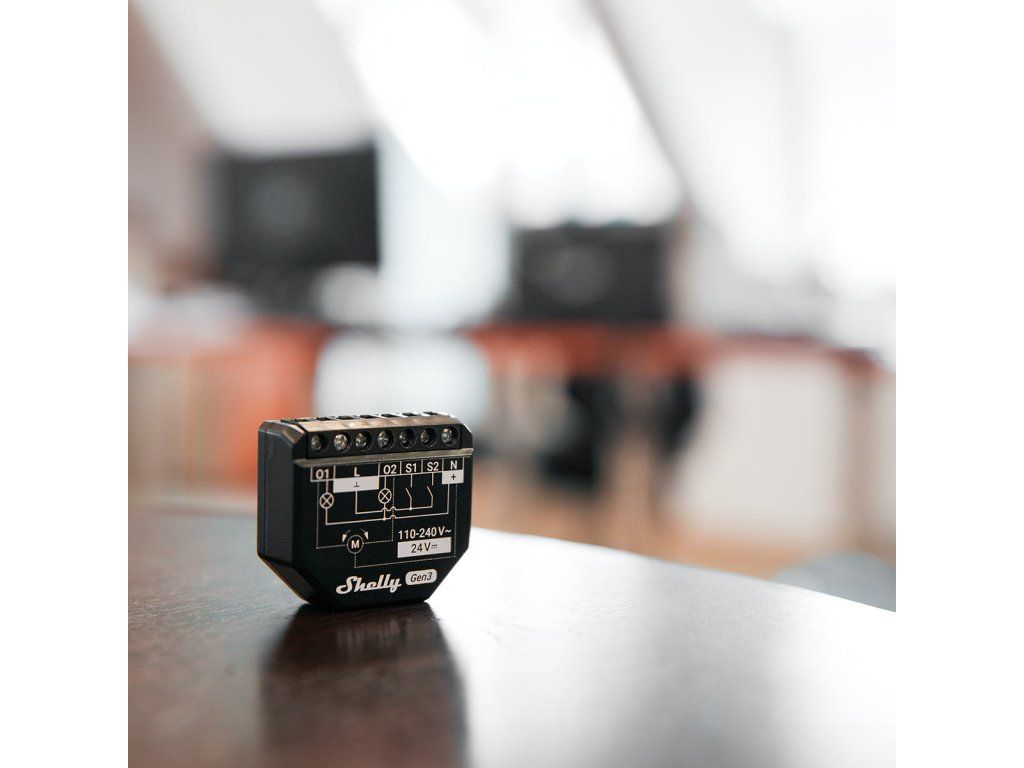

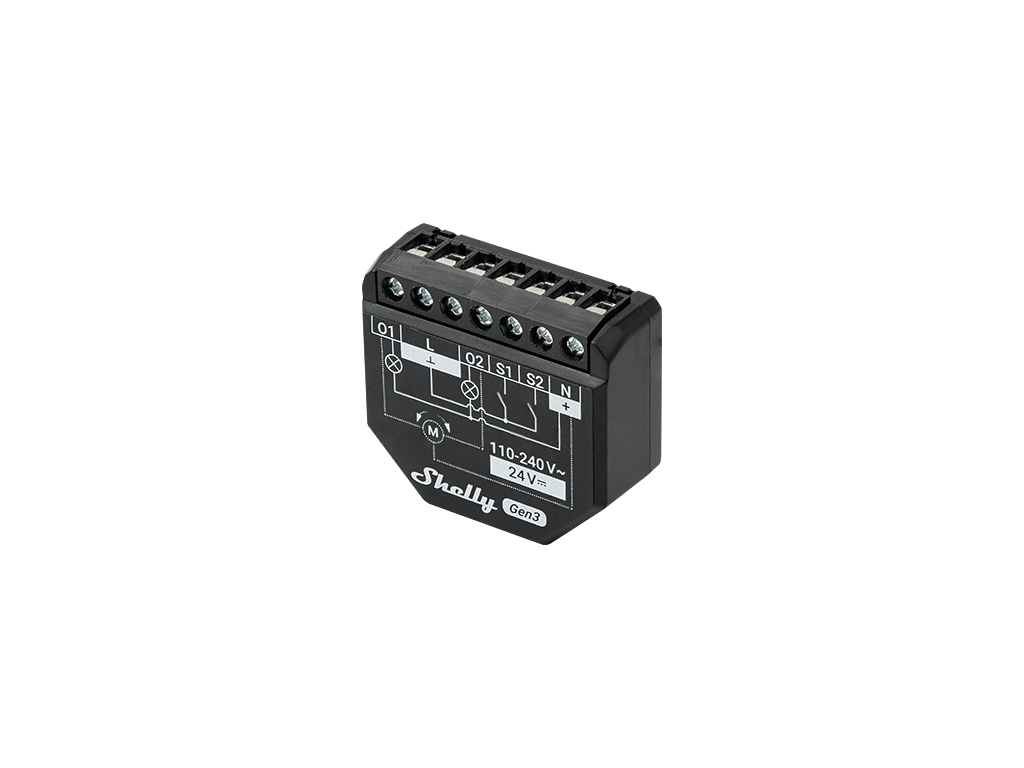

SHELLY 2PM Gen3 Schaltmodul mit Verbrauchsmessung, 2-Kanal, WiFi, Bluetooth, Matter

Produktdetailbeschreibung

Zwei Ausgänge, zwei Messungen und dazu die Möglichkeit, das ganze Modul in den Rollladenmodus zu versetzen. Shelly 2PM Gen3 verschwindet in der Installationsdose und wird je nach Einstellung entweder zu einem Paar Schalter oder zur Antriebssteuerung einer Jalousie.

Ist das etwas für Sie?

• Ja, wenn Sie zwei Kreise schalten und bei jedem den Verbrauch getrennt sehen wollen.
• Ja, wenn Sie statt zwei Kreisen einen Rollladen oder eine Jalousie steuern wollen.
• Ja, wenn an der Wand die gewohnten Schalter bleiben sollen. Das Modul hat die Eingänge S1 und S2.
• Ja, wenn Ihre Installation mit 24 V Gleichspannung arbeitet. Auch damit kommt das Modul zurecht.
• Nein, wenn beide Kanäle gleichzeitig volle 10 A führen sollen. Die Summe ist auf 16 A begrenzt.
• Nein, wenn Sie nur einen Kreis schalten. Dafür genügt ein einkanaliges Modul.
• Nein, wenn das Modul nicht in die Dose passt. Es misst 37 x 42 x 16 mm.

Auf einen Blick

• zwei Relaisausgänge, beide mit Verbrauchsmessung
• Wechselstrom 10 A je Kanal, 16 A in Summe und 18 A Spitze, Gleichstrom höchstens 10 A
• Rollladenmodus mit Unterstützung für Jalousien
• Hinderniserkennung und Sicherheitsschalter im Rollladenmodus
• Versorgung 110 bis 240 V AC oder 24 V DC ±10 %
• Eigenleistungsaufnahme unter 1,4 W
• zwei Eingänge S1 und S2 für Schalter
• Schutz gegen Überhitzung, Überspannung, Überstrom und Leistungsüberschreitung
• Wi-Fi und Bluetooth 4.2, Scripting, MQTT, 20 Zeitpläne
• Klemmen für Leiter von 0,5 bis 4 mm²
• Maße 37 x 42 x 16 mm, 30 g Gewicht, Ausführung in Schwarz

Funktionen

Die Grundlage bilden zwei Relaisausgänge, an denen zugleich der Verbrauch gemessen wird, Sie sehen die Aufnahme also für jeden Kreis getrennt. Die zweite Betriebsart ist der Rollladenmodus, der auch Jalousien beherrscht. Insgesamt gibt es sechs Schutzfunktionen:

• Hinderniserkennung, nur im Rollladenmodus
• Sicherheitsschalter, nur im Rollladenmodus
• gegen Überhitzung
• gegen Überspannung
• gegen Überstrom
• gegen Leistungsüberschreitung

Steuerung und Kommunikation

Das Modul verbindet sich über Wi-Fi im 2,4-GHz-Band und unterstützt Bluetooth 4.2. Die Firmware bietet zwanzig Zeitpläne, zwanzig Webhooks mit je fünf Adressen, Scripting und MQTT. Gegenüber dem Vorgängermodell hat es einen verbesserten Prozessor und mehr Speicher. Matter wird bei Geräten ab Gen3 nach einer eigenen Anleitung aktiviert. Die einzige Taste dient zwei Zwecken: Wird sie fünf Sekunden lang gedrückt gehalten, werden Access Point und Bluetooth aktiviert. Nach zehn Sekunden wird das Gerät auf die Werkseinstellungen zurückgesetzt.

Montage und Anwendung

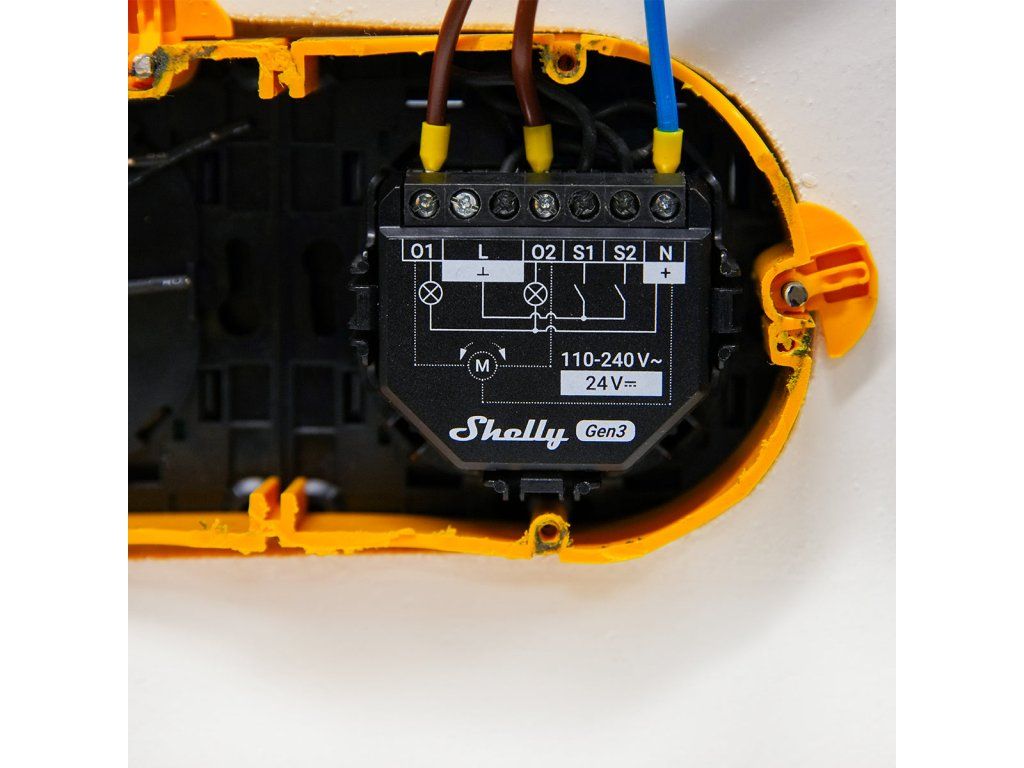

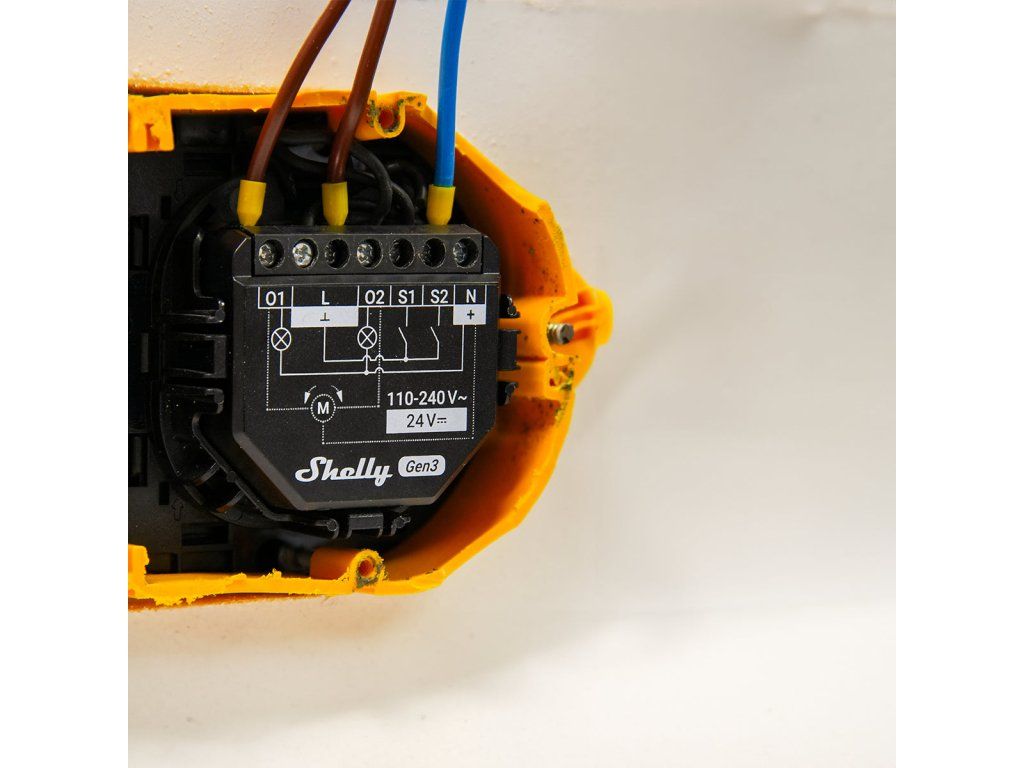

Das Modul gehört in eine übliche Installationsdose, hinter eine Steckdose oder hinter einen Schalter. Die Ausgänge O1 und O2 führen zu den Lasten, die Schalter an S1 und S2, die Versorgung an L und N oder alternativ an die Klemmen für 24 V Gleichspannung. In die Schraubklemmen gehören Leiter von 0,5 bis 4 mm² mit 6 bis 7 mm Abisolierlänge, das Anzugsmoment beträgt höchstens 0,4 Nm. Dem Modul ist ein Leitungsschutzschalter mit Charakteristik B oder C und höchstens 16 A vorzuschalten, mit mindestens 6 kA Schaltvermögen und Energiebegrenzungsklasse 3. Bei induktiven Lasten macht er ein RC-Glied zur Bedingung. An der Schnittstelle für das Zusatzmodul liegt bei eingeschalteter Versorgung Hochspannung an.

Was Sie noch brauchen

• Ein RC-Entstörglied für jede induktive Last. Motoren, Lüfter, Kühlschränke, Waschmaschinen, Trockner, Transformatoren und LED-Treiber werden ausschließlich damit unterstützt, ohne nicht.
• Einen Leitungsschutzschalter vor dem Modul, Charakteristik B oder C, höchstens 16 A, Schaltvermögen mindestens 6 kA, Energiebegrenzungsklasse 3.
• Den Neutralleiter in der Dose. Bei Wechselstrom benötigt das Modul L und N. Fehlt N in der Dose, ist dieses Modell dort nicht geeignet.
• Ausreichend Platz hinter dem Gerät. Das Modul misst 37 x 42 x 16 mm, bei flachen Dosen ist das zu berücksichtigen.
• Für den Rollladenbetrieb Endschalter des Antriebs oder einen Antrieb mit integrierten Endschaltern. Die Hinderniserkennung ersetzt sie nicht.

Einsatzbereiche

• zwei Leuchten an den beiden Wippen eines Schalters
• Rollladen oder Jalousie mit Hinderniserkennung
• Steckdosenkreis, dessen Verbrauch Sie kennen wollen
• Installation mit 24 V Gleichspannungsversorgung
• Sanierung, bei der die Bedienung in eine vorhandene Dose ergänzt wird

Wichtig vor dem Kauf

• Die Summe beider Kanäle ist auf 16 A begrenzt, auch wenn jeder für sich 10 A trägt.
• Der Spitzenwert der Summe beträgt 18 A.
• Bei induktiven Lasten ist ein RC-Glied Bedingung.
• Die maximale Schaltspannung beträgt 240 V Wechselspannung oder 30 V Gleichspannung.
• Die Versorgung kann 110 bis 240 V Wechselspannung oder 24 V Gleichspannung ±10 % sein.
• Das Modul ist in Schwarz ausgeführt, einschließlich der Klemmen.
• Matter wird nach einer eigenen Anleitung für Geräte ab Gen3 aktiviert.
• An der Schnittstelle für das Zusatzmodul liegt bei eingeschalteter Versorgung Hochspannung an.
• Die Betriebstemperatur beträgt -20 bis 40 °C bei 30 bis 70 % RH.
• Der Einbau ist einer entsprechend qualifizierten Elektrofachkraft vorbehalten.

Anschlussklemmen

Sämtliche Klemmen sind Schraubklemmen in Schwarz, ebenso wie das Gehäuse.

In die Klemmen gehört ein Leiter mit 0,5 bis 4 mm² Querschnitt, auf 6 bis 7 mm abisoliert, Anzugsmoment höchstens 0,4 Nm. Zusätzlich verfügt das Modul über die Schnittstelle für ein Shelly Add-on, an der bei eingeschalteter Versorgung Hochspannung anliegt.

Häufige Fragen

Tragen beide Kanäle gleichzeitig die volle Last?
Nein. Jeder Kanal schafft 10 A, die Summe beider ist jedoch auf 16 A begrenzt.

Kann das Modul Jalousien steuern?
Ja, das Modul hat einen eigenen Rollladenmodus und beherrscht auch Jalousien.

Was passiert, wenn der Behang auf ein Hindernis trifft?
Im Rollladenmodus verfügt das Modul über eine Hinderniserkennung und einen Sicherheitsschalter.

Kann ich es mit 24 V versorgen?
Ja, die Versorgung beträgt 110 bis 240 V Wechselspannung oder 24 V Gleichspannung ±10 %.

Wird an beiden Ausgängen gemessen?
Ja, beide Relaisausgänge sind mit Verbrauchsmessung ausgeführt.

Shelly 2PM Gen3 oder Shelly 2PM Gen4?

2PM Gen3 wählen Sie, wenn WLAN genügt und der Preis zählt. 2PM Gen4 wählen Sie, wenn Sie Zigbee oder Matter unmittelbar benötigen, ohne die gesonderte Freischaltung. Das Gerät arbeitet stets in einem der beiden Profile, nicht in beiden gleichzeitig.
