SHELLY 2L Gen3 Schaltmodul 2-Kanal ohne Neutralleiter, mit Bypass im Lieferumfang, WiFi, Bluetooth

Produktdetailbeschreibung

In Altbauten fehlt hinter dem Schalter oft der Neutralleiter, und damit endet das smarte Schalten. Shelly 2L Gen3 ist ein zweikanaliges Modul, dem der Außenleiter genügt. Voraussetzung ist ein Bypass, der parallel zur Last am ersten Kanal sitzt, und dieser liegt gleich bei.

Ist das etwas für Sie?

• Ja, wenn Sie zwei Leuchten in einer Wand schalten wollen, in der kein Neutralleiter liegt.
• Ja, wenn Ihnen zusagt, dass der Bypass gleich beiliegt.
• Ja, wenn 200 W am ersten und bis zu 700 W am zweiten Kreis genügen.
• Ja, wenn die gewohnten Schalter bleiben sollen. Das Modul hat zwei Eingänge.
• Nein, wenn Sie an beiden Kanälen mehr als 200 W brauchen.
• Nein, wenn an den ersten Ausgang eine Leuchtstofflampe oder ein Lüfter soll. Die gehören an den zweiten.
• Nein, wenn Sie den Bypass nicht an der Leuchte montieren wollen. Er wird parallel zur Last angeschlossen, nicht ans Modul.

Auf einen Blick

• zwei Relaisausgänge O1 und O2
• Betrieb ohne Neutralleiter

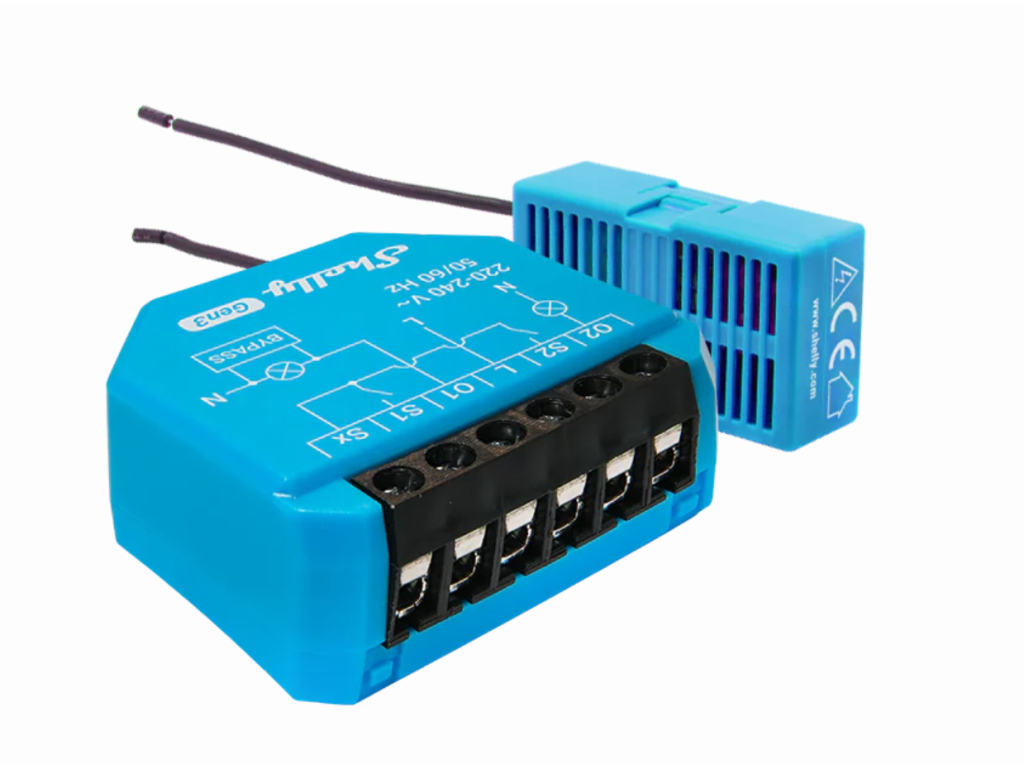

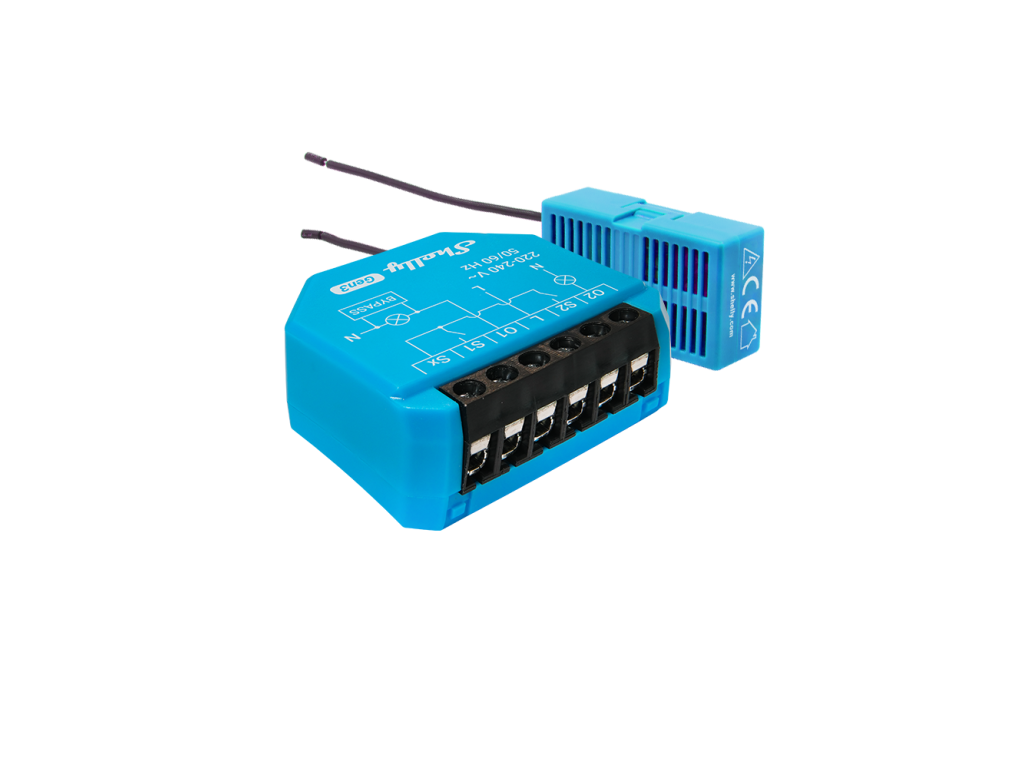

• Shelly Bypass 1L/2L Gen3 im Lieferumfang
• Schaltleistung 200 W an O1 und 700 W an O2
• zwei Eingänge S1 und S2 für Schalter sowie der Signalausgang Sx
• Versorgung 220 bis 240 V AC, Eigenverbrauch unter 1,2 W
• WLAN 802.11 b/g/n und Bluetooth 4.2
• Skripting, MQTT, 20 Zeitpläne und 20 Webhooks mit je fünf Adressen
• Matter-fähig, die Funktion kommt mit einem Firmware-Update
• Maße 37 x 42 x 16 mm und 28 g Gewicht für die Installationsdose

Funktionen

Das Modul schaltet zwei getrennte Kreise, und zu jedem gehört ein eigener Bedieneingang. Entscheidend ist der Bypass. Er ist Bedingung für die Last am ersten Kanal. Bei Glühlampen am ersten Ausgang ist der Bypass nicht nötig, bei LED-Leuchten schon. Die eingebaute Weboberfläche dient der Bedienung und der Einrichtung, und das Modul besitzt einen eigenen Temperaturfühler mit Überhitzungsschutz.

Steuerung und Kommunikation

Die Verbindung läuft über das heimische WLAN im 2,4-GHz-Band, dazu steht Bluetooth bereit. Kompatible Integrationen sind Amazon Alexa, Google und Samsung SmartThings, jeweils mit Ein- und Ausschalten. Die Firmware beherrscht zwanzig Zeitpläne, zwanzig Webhooks mit je fünf Adressen, Scripting und MQTT. Die Matter-Unterstützung ist vorbereitet und kommt mit einem Firmware-Update, sie steht also nicht ab dem ersten Einschalten bereit. Am Modul sitzt eine Taste. Wenn Sie sie fünf Sekunden gedrückt halten, werden Access Point und Bluetooth aktiviert. Nach zehn Sekunden folgt das Zurücksetzen auf Werkseinstellungen. Die Leuchtdiode ist einfarbig und unterscheidet die Zustände über den Rhythmus, wobei jeder weitere Zustand dem vorherigen vorgeht.

Montage und Anwendung

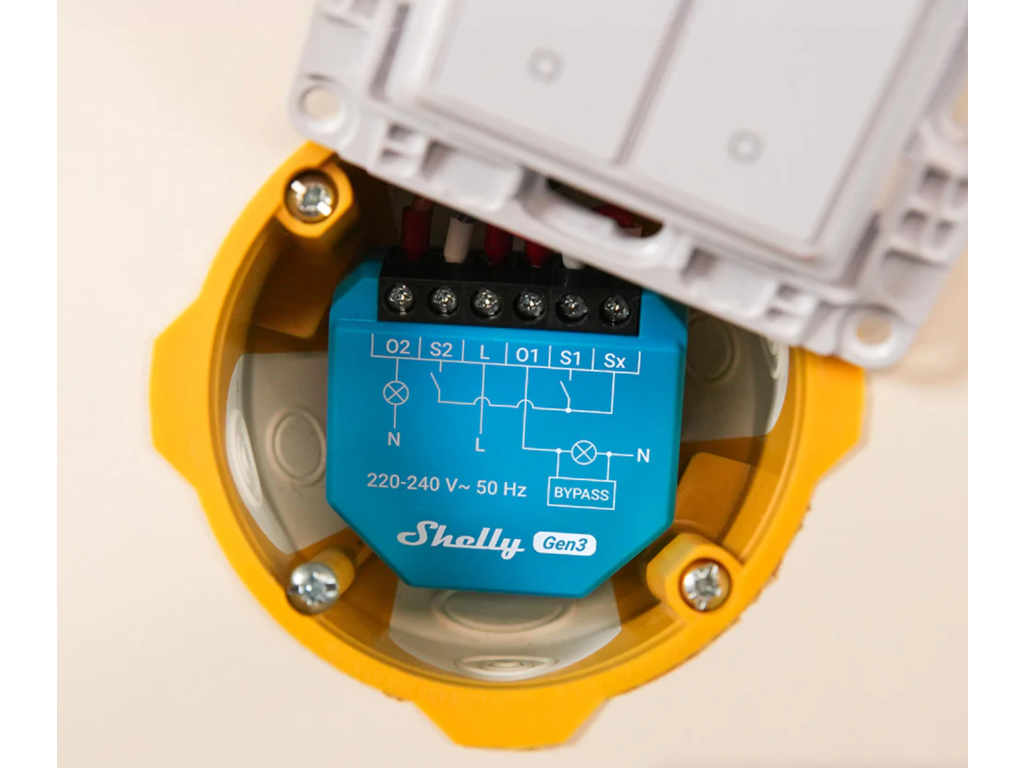

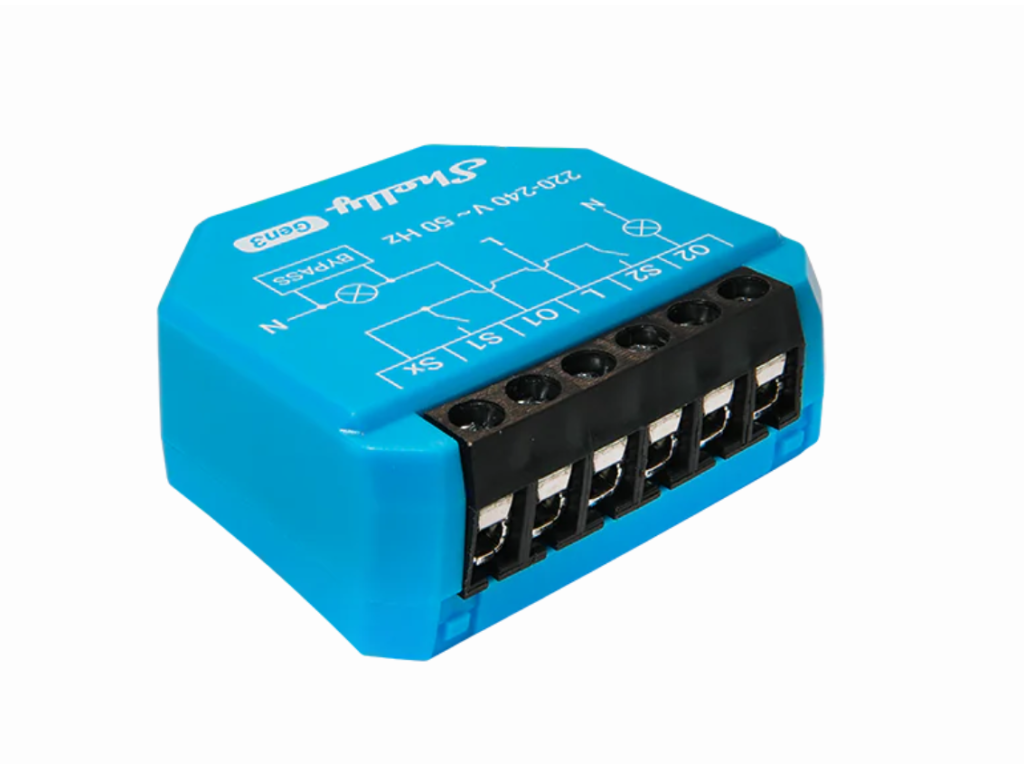

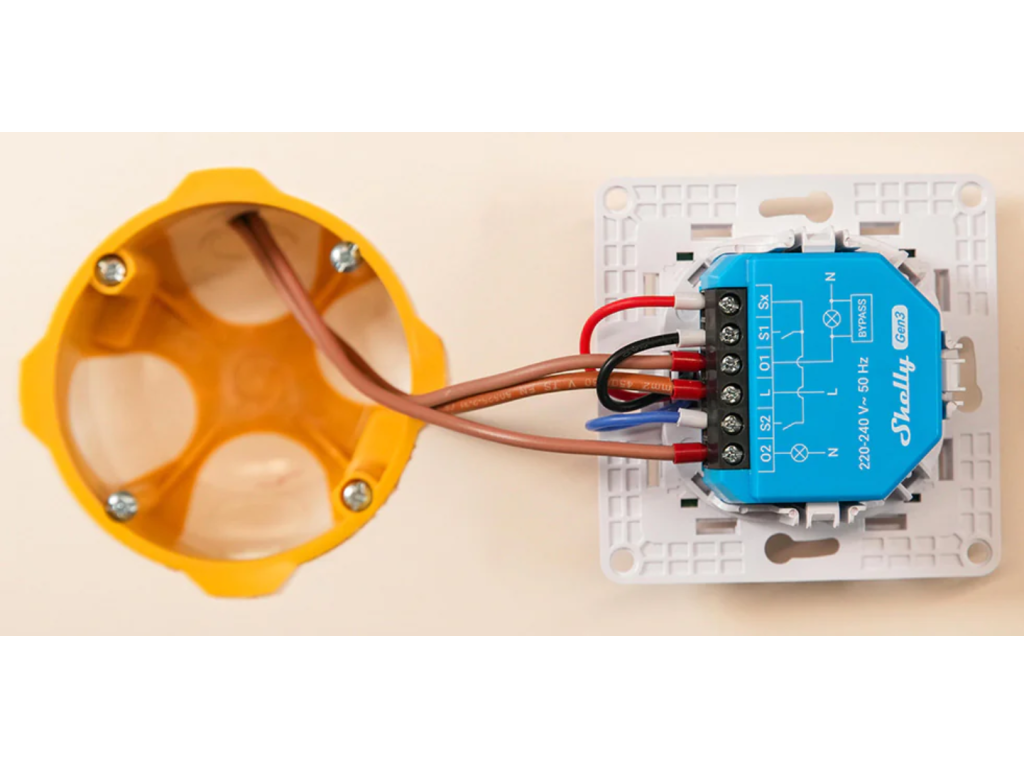

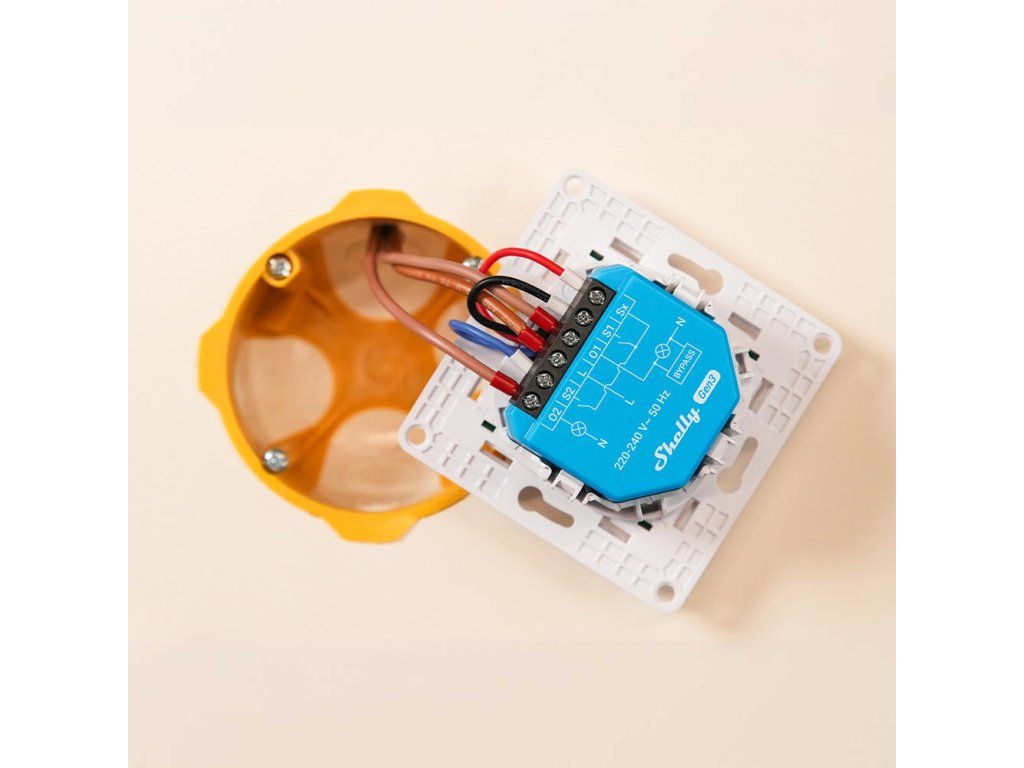

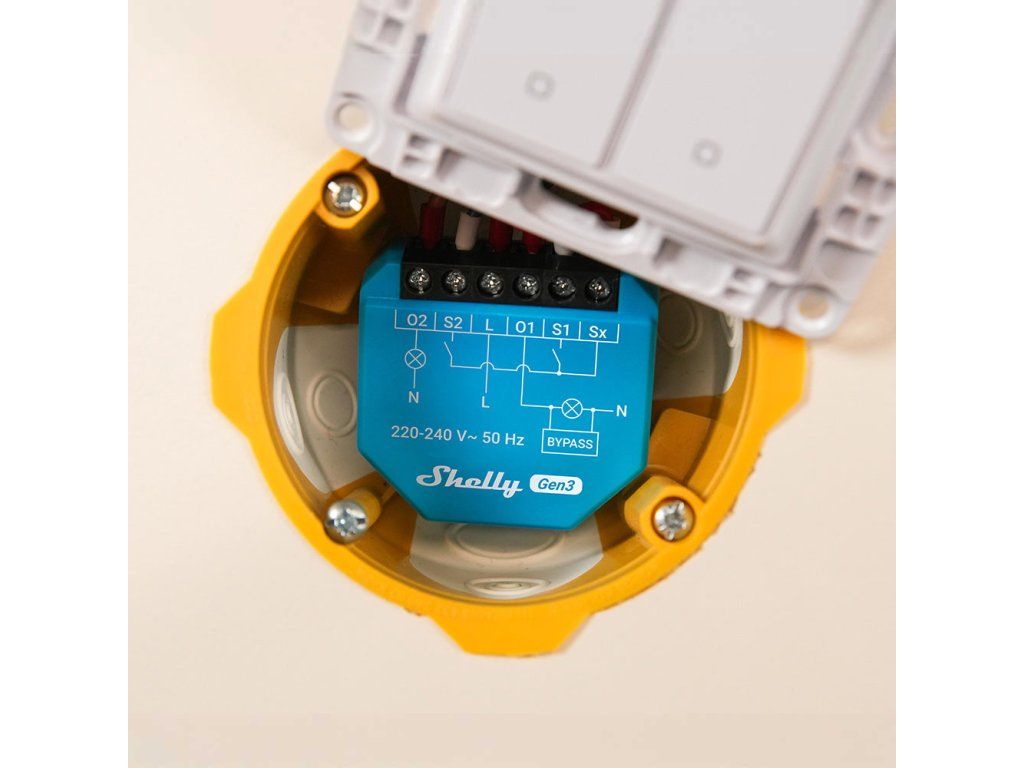

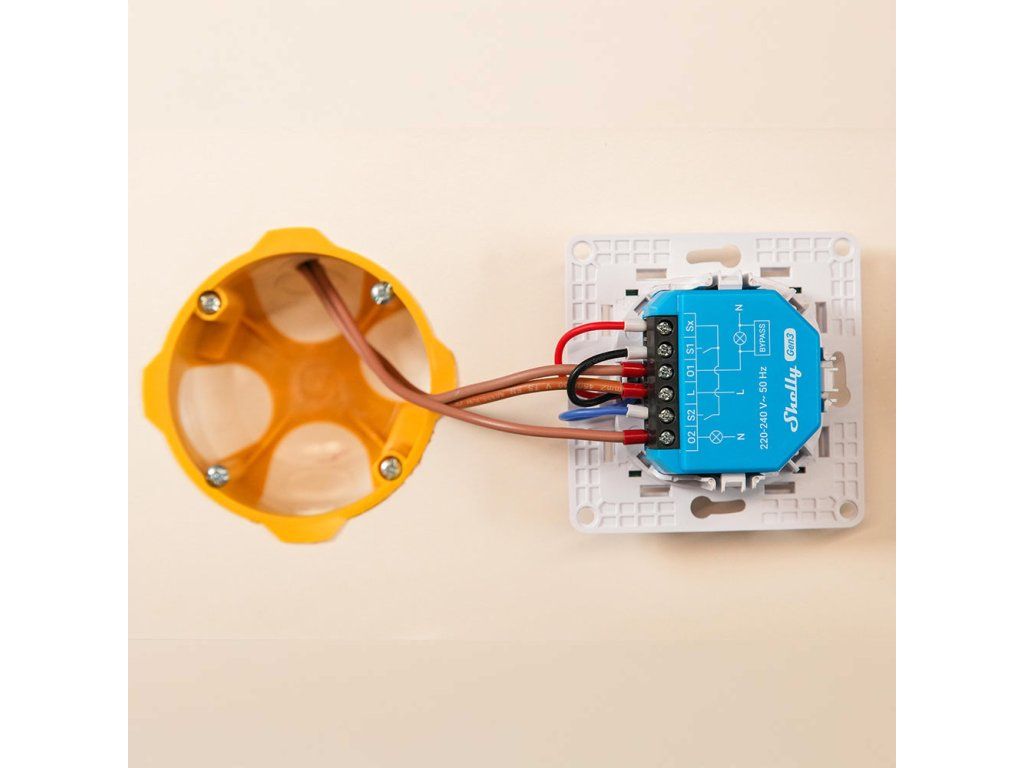

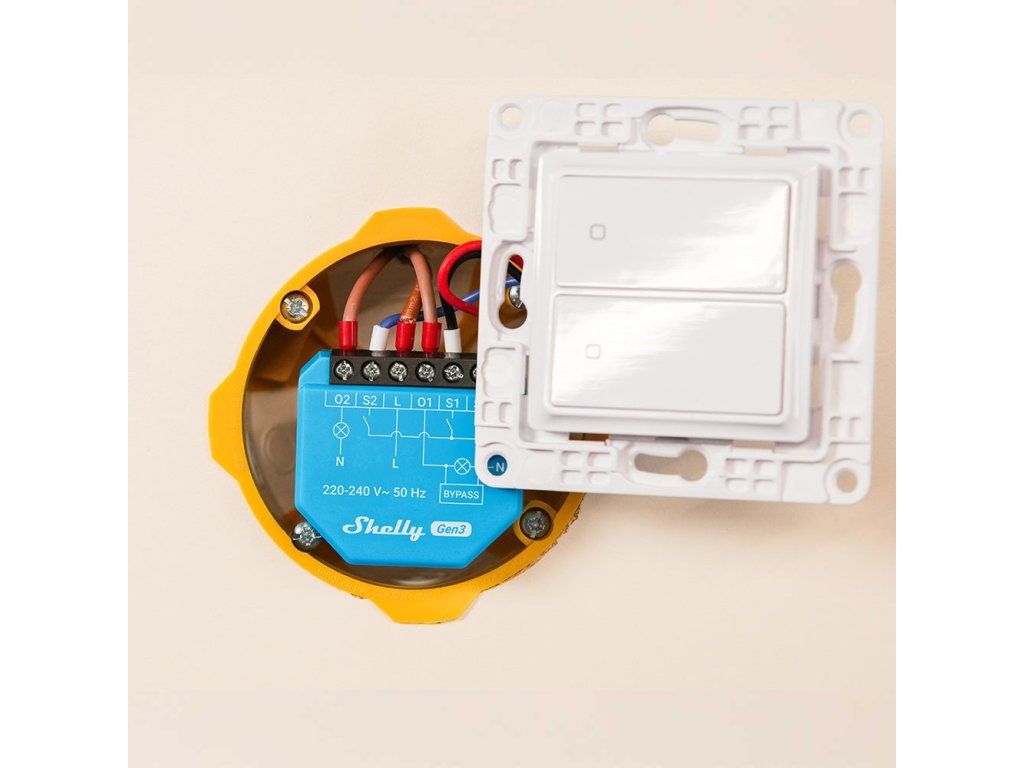

Das Modul passt in eine übliche Installationsdose hinter dem Schalter. Die Klemmen sind so aufgeteilt:

• L für den Außenleiter
• S1 und S2 für die Schalter
• O1 und O2 für die Lasten
• Sx als Signalausgang des Schalters

In die Schraubklemmen gehören Leiter von 0,5 bis 4 mm² mit 6 bis 7 mm Abisolierlänge, das Anzugsmoment beträgt höchstens 0,4 Nm. Der Bypass wird nicht am Modul montiert, sondern parallel zur Last, also an der Leuchte. Die Versorgung beträgt 220 bis 240 V AC bei 50 Hz. Die Betriebstemperatur liegt bei -20 bis 40 °C und 30 bis 70 % RH. Der Lagertemperaturbereich ist mit 10 bis 40 °C enger als der Betriebstemperaturbereich.

Ausstattung

• Zwei Relaisausgänge O1 und O2 und dazu zwei getrennte Steuereingänge S1 und S2.
• Shelly Bypass 1L/2L Gen3 liegt bei. Er muss nicht zugekauft, aber tatsächlich angeschlossen werden.
• Signalausgang Sx. Er gibt den Schalterzustand weiter.
• Eigener Temperatursensor und Übertemperaturschutz. Das Modul in der geschlossenen Dose überwacht sich selbst.
• Zwanzig Zeitpläne und zwanzig Webhooks mit je fünf Adressen, dazu Skripting und MQTT.
• Integrierte Weboberfläche. Sie dient der Bedienung und der Konfiguration, ohne Cloud.

Was Sie noch brauchen

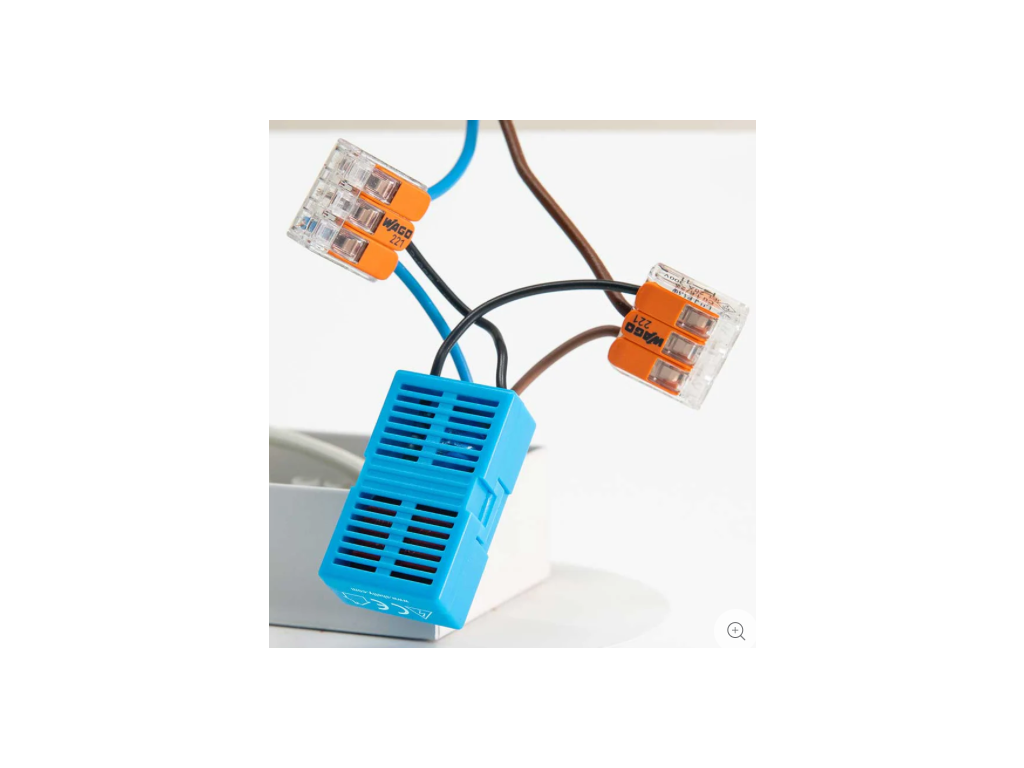

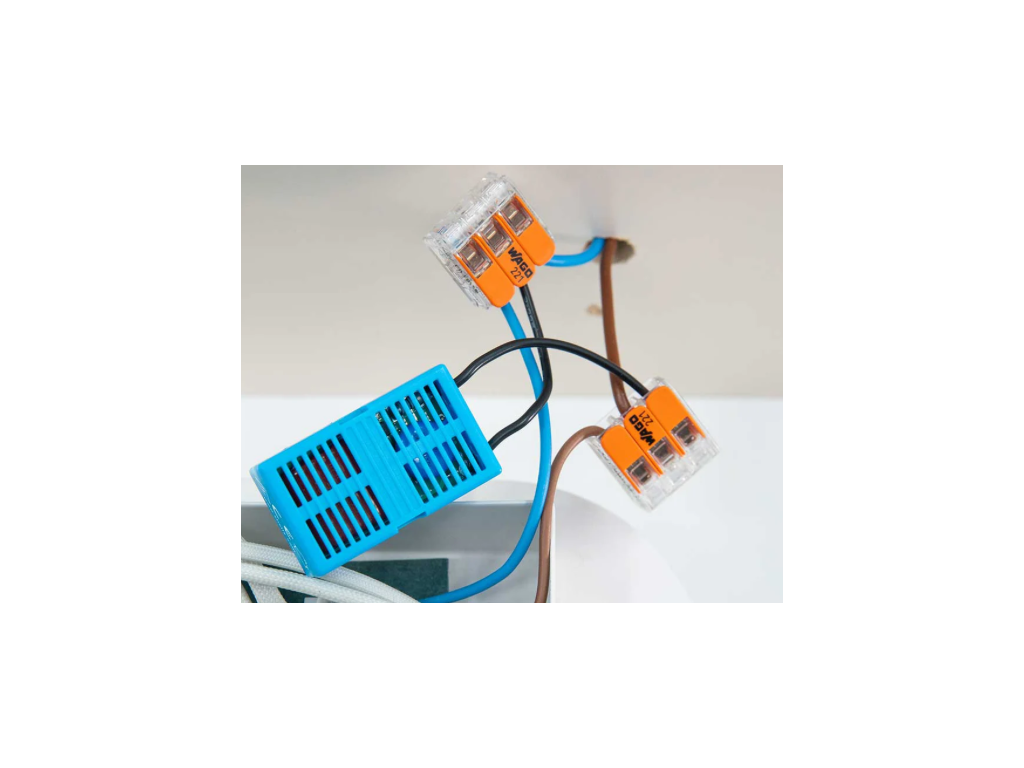

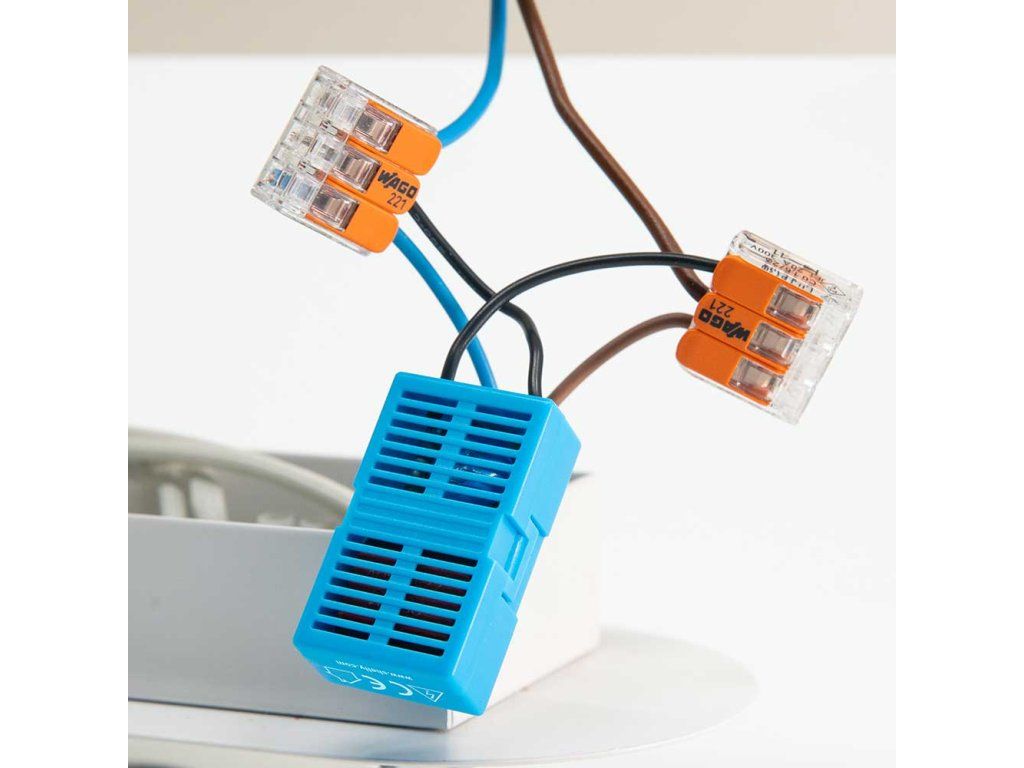

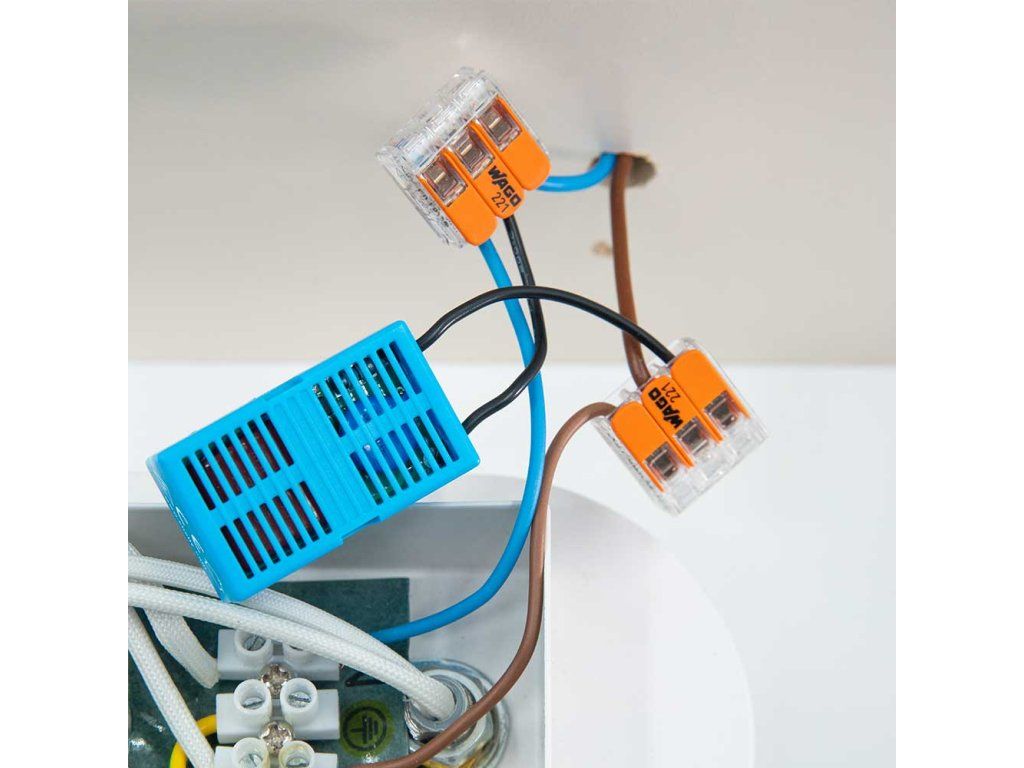

• Platz für den Bypass an der Leuchte des ersten Kreises. Er wird parallel zur Last angeschlossen, nicht neben dem Modul. Er liegt bei, ohne Anschluss bewirkt er jedoch nichts.
• Eine Aufteilung der Lasten auf die Ausgänge. Die stärkere Leuchte, Leuchtstofflampen und Lüfter gehören an O2, die schwächere an O1.
• Eine Gesamtleistung bis 200 W an O1 und bis 700 W an O2.
• Ein Firmware-Update, wenn Sie Matter wollen. Ab dem ersten Einschalten ist es nicht verfügbar.
• Ein WLAN im 2,4-GHz-Band nach 802.11 b/g/n.
• Einen trockenen Lagerort mit 10 bis 40 °C. Der Lagerbereich ist enger als der Betriebsbereich.
• Eine Elektrofachkraft. Das Modul wird unmittelbar aus dem Außenleiter versorgt.

Einsatzbereiche

• Altbauwohnung ohne Neutralleiter am Schalter
• zwei Leuchten an den beiden Wippen eines Schalters
• Flur und Bad aus einer Dose heraus
• Licht und Lüfter, wobei der Lüfter an den zweiten Ausgang gehört
• Sanierung, bei der für neue Leitungen nicht gestemmt werden darf

Wichtig vor dem Kauf

• Der Bypass ist Bedingung, kein zusätzliches Zubehör. Er gehört zur Last am ersten Kanal und liegt der Packung bei.
• Bei Glühlampen am ersten Ausgang ist der Bypass nicht nötig, bei LED-Leuchten schon.
• Die Ausgänge sind nicht gleich. O1 schafft 200 W, O2 700 W. Die größere Last gehört an den zweiten Kanal.
• Am ersten Ausgang sind Glüh- und LED-Lampen zulässig, jedoch ohne Abwärtstransformatoren für niedrigere Spannungen.
• Leuchtstofflampen und Lüfter gehören nur an den zweiten Ausgang.
• Matter ist vorbereitet, kommt aber erst mit einem Firmware-Update.
• Die Versorgung beträgt 220 bis 240 V AC bei 50 Hz, die maximale Schaltspannung 240 V AC.
• Die Lagertemperatur liegt bei 10 bis 40 °C und damit enger als die Betriebstemperatur von -20 bis 40 °C.
• Der Einbau ist einer entsprechend qualifizierten Elektrofachkraft vorbehalten.

Anschlussklemmen

Das Modul hat keine Klemme N. Das ist der ganze Sinn der Reihe 2L und zugleich der Grund, warum der Bypass Bedingung ist.

In die Schraubklemmen gehört ein Leiter von 0,5 bis 4 mm², abisoliert auf 6 bis 7 mm, Anzugsmoment höchstens 0,4 Nm. Das Gehäuse misst 37 x 42 x 16 mm und wiegt 28 g.

Häufige Fragen

Geht es wirklich ohne Neutralleiter?
Ja, das Modul arbeitet nur mit dem Außenleiter. Voraussetzung ist der Bypass parallel zur Last am ersten Kanal.

Muss ich den Bypass dazukaufen?
Nein. Der Shelly Bypass liegt bei.

Wohin kommt der Bypass?
Parallel zur Last, also an die Leuchte, nicht neben das Modul.

Darf ein Lüfter daran?
Lüfter gehören an den zweiten Ausgang.

Dürfen beide Leuchten gleich stark sein?
Ja, solange jede unter 200 W bleibt. Die Grenze am ersten Ausgang liegt bei 200 W, der zweite erlaubt bis 700 W.

Arbeitet es mit Matter?
Das Modul ist Matter-fähig, die Funktion kommt mit einem Firmware-Update hinzu.

Shelly 2L Gen3 oder Shelly 1L Gen3?

Beide kommen ohne Neutralleiter aus und bei beiden liegt der Bypass bei. Sie unterscheiden sich in der Zahl der Kreise.

2L Gen3 nehmen Sie, wenn Sie aus einer Dose zwei Leuchten oder Licht und Lüfter bedienen. 1L Gen3 genügt für einen Lichtkreis bis 200 W.
