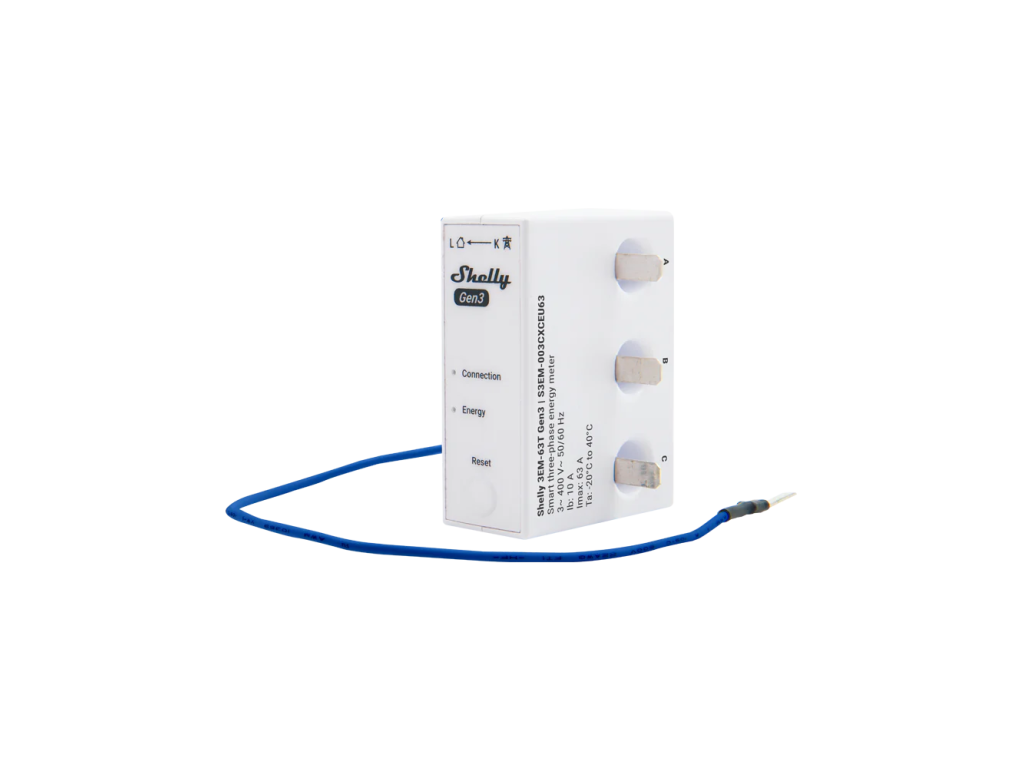

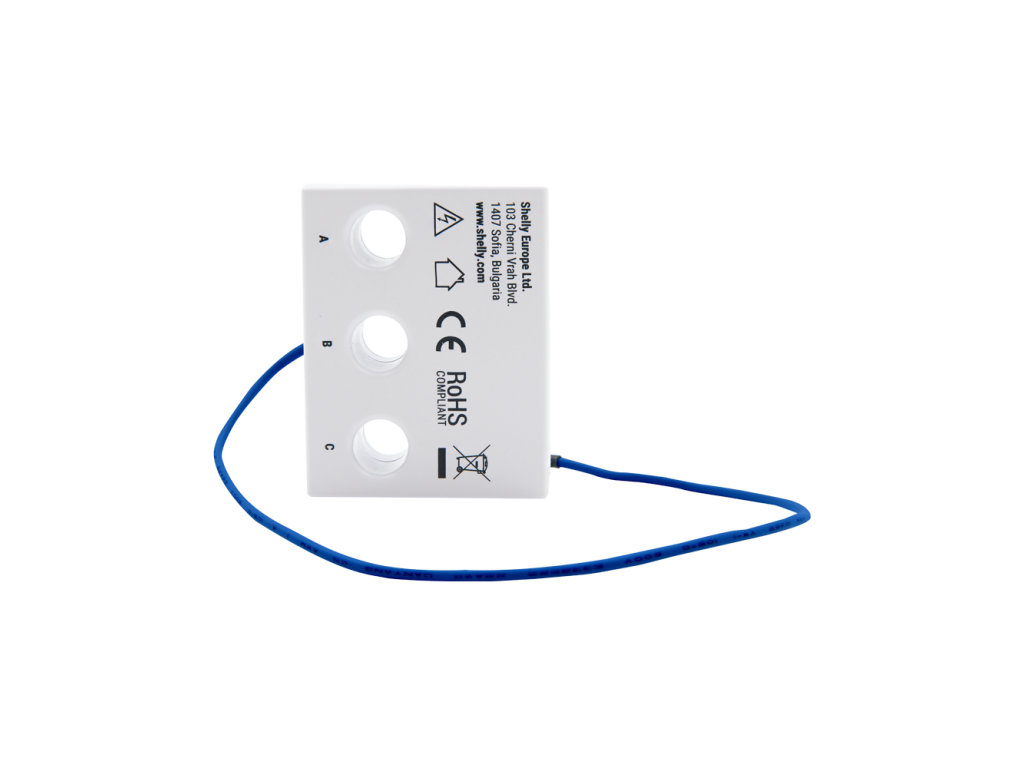

SHELLY 3EM-63T Gen3 Dreiphasen-Energiezähler für den Verteiler mit berührungsloser Messung bis 63 A, Flachanschluss, WiFi, Bluetooth

Produktdetailbeschreibung

Ein klassischer Zähler braucht im Verteiler viel Platz. Shelly 3EM-63T Gen3 misst den Strom berührungslos, die Leiter werden durch Öffnungen im Gehäuse geführt, und der Zähler verschwindet unter den Leitungsschutzschaltern. Erfasst wird entweder ein komplettes Dreiphasensystem oder drei unabhängige Einphasenkreise.

Ist das etwas für Sie?

• Ja, wenn Sie den Verbrauch bis 63 A je Phase erfassen wollen.
• Ja, wenn im Verteiler wenig Platz ist. Der Zähler verschwindet unter den Leitungsschutzschaltern.
• Ja, wenn Sie eine Photovoltaikanlage beobachten. Die Vierquadrantenmessung trennt Erzeugung und Bezug.
• Ja, wenn Sie mit einem Gerät drei unabhängige Einphasenkreise messen wollen.
• Ja, wenn Sie die Daten über MQTT abholen oder nach CSV und JSON exportieren wollen.
• Nein, wenn der Zähler über den Leitungsschutzschaltern sitzen soll. Dorthin gehört nur die Ausführung mit Leitungen, also der 3EM-63W Gen3.
• Nein, wenn Sie ein Gerät brauchen, das auch schaltet. Dieses misst ausschließlich.
• Nein, wenn Ihre Leiter stärker sind, als dass sie durch die Öffnung mit 8 mm Durchmesser passen.

Auf einen Blick

• drei Außenleitereingänge LA, LB und LC als Flachanschluss
• berührungslose Strommessung über integrierte Wandler
• Bereich 0 bis 63 A je Phase, Sättigung bei 130 A
• Spannungsmessung 220 bis 240 V mit einer Genauigkeit von besser als ±1 %
• Vierquadrantenmessung, auch für Photovoltaik geeignet
• Genauigkeitsklasse B für Wirkenergie
• Speicher für mindestens sieben Tage in Minutenauflösung
• Export als CSV und als JSON über RPC
• WLAN und Bluetooth, Scripting, MQTT, 20 Zeitpläne und 20 Webhooks mit je fünf Adressen
• Maße 31 x 54 x 42 mm ohne Leitungen und 52 g Gewicht einschließlich Leitungen

Funktionen

Für jede Phase meldet das Gerät in Echtzeit Spannung, Strom, Wirk- und Scheinleistung sowie den Leistungsfaktor, dazu Wirk- und Blindenergie der Grundschwingung. Die Daten legt es in einem Speicher ab, der einen Spannungsausfall übersteht, und daraus lassen sich mindestens sieben Tage in Minutenauflösung zurücklesen. Eine eigene Echtzeituhr hält die Zeitstempel korrekt, auch wenn die Verbindung zum Zeitserver abreißt. Auf Wunsch überwacht das Gerät die Phasenfolge und meldet einen Fehler, wenn sich die Reihenfolge der Nulldurchgänge umkehrt. Bei einer Last unter 30 VA je Kanal zeigt es die Leistung zwar an, rechnet sie aber nicht in die Energiestatistik ein.

Steuerung und Kommunikation

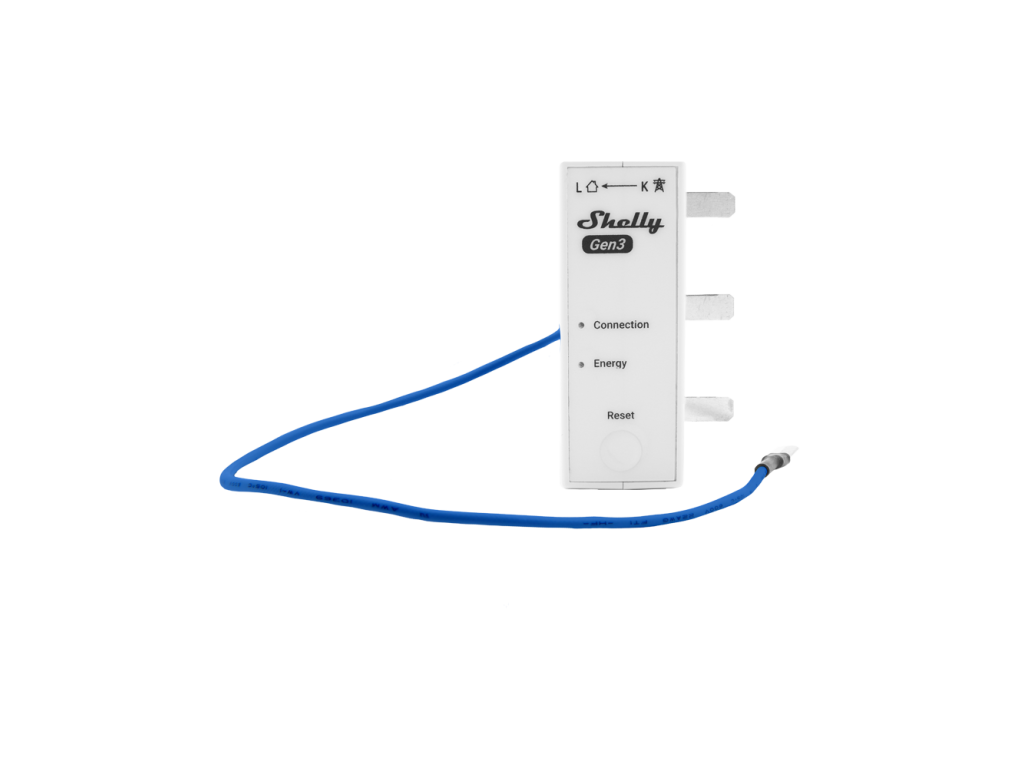

Der Zähler arbeitet eigenständig im lokalen WLAN oder über die Cloud mit MQTT, HTTP und WebSocket, wobei alle eingehenden Verbindungen TLS unterstützen. Die eingebaute Weboberfläche dient dem Beobachten und dem Einrichten. Am Gerät sitzt eine Taste. Halten Sie sie fünf Sekunden gedrückt, um den Access Point zu aktivieren, oder zehn Sekunden, um das Gerät auf Werkseinstellungen zurückzusetzen. Die WLAN-Leuchtdiode wechselt je nach Zustand die Farbe:

• Blau im Access-Point-Modus
• Rot ohne Netz
• Gelb mit Netz, aber ohne Cloud
• Grün mit Netz und Cloud

Die zweite Leuchtdiode blinkt rot im Takt der durchfließenden Energie.

Montage und Anwendung

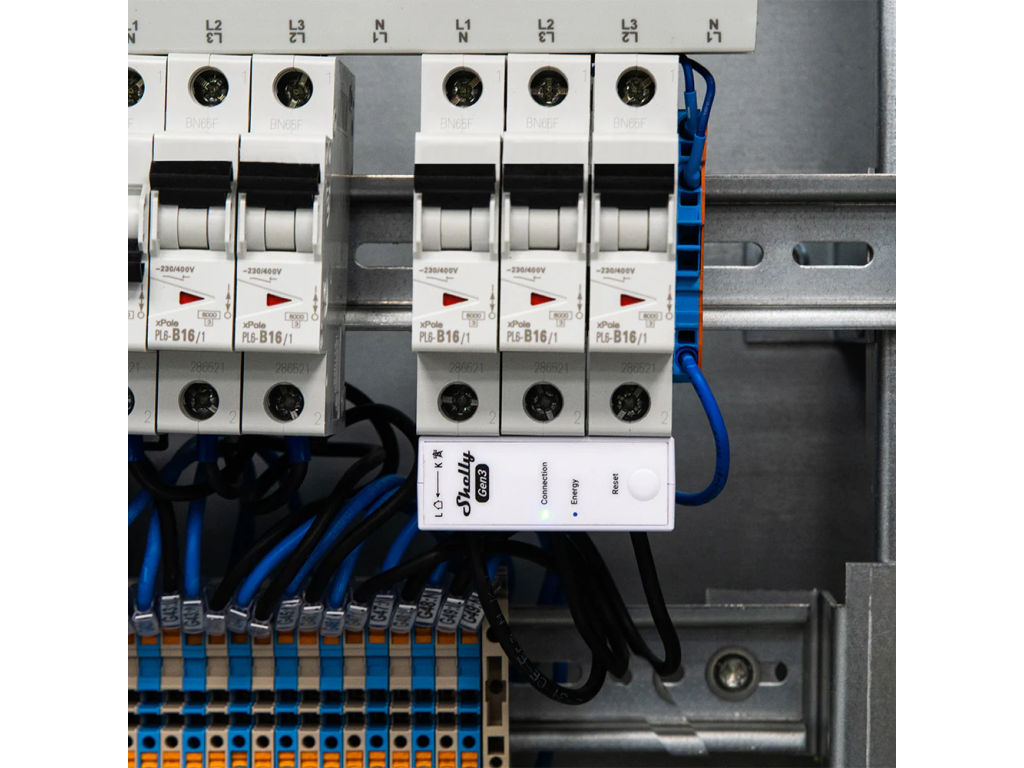

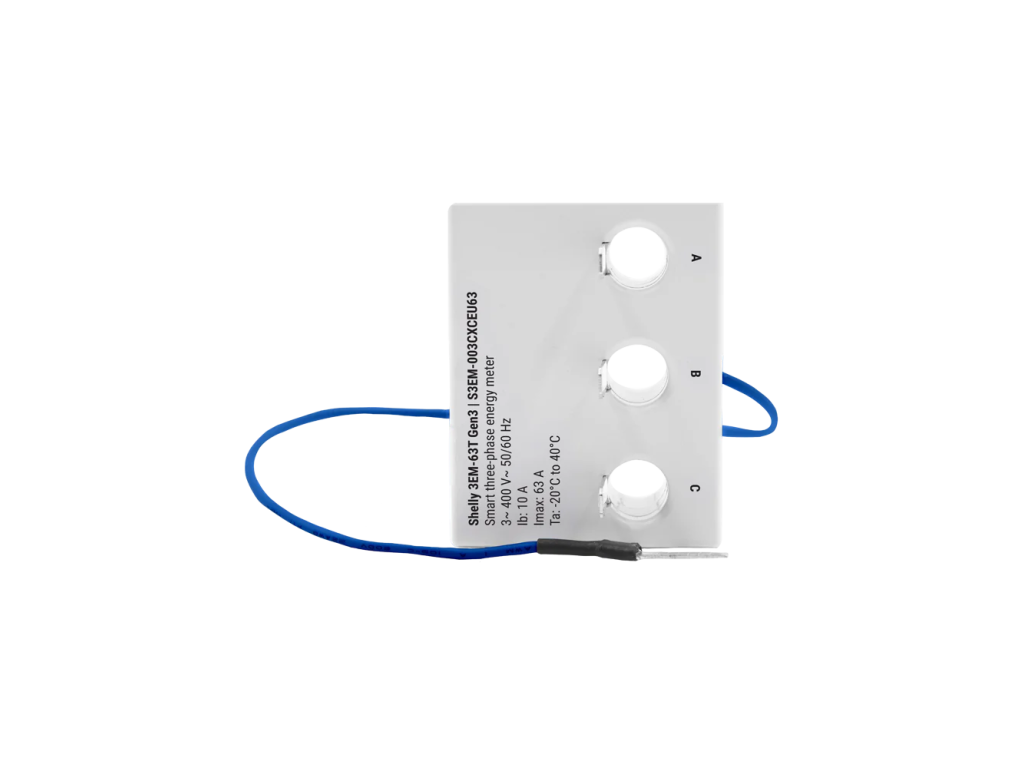

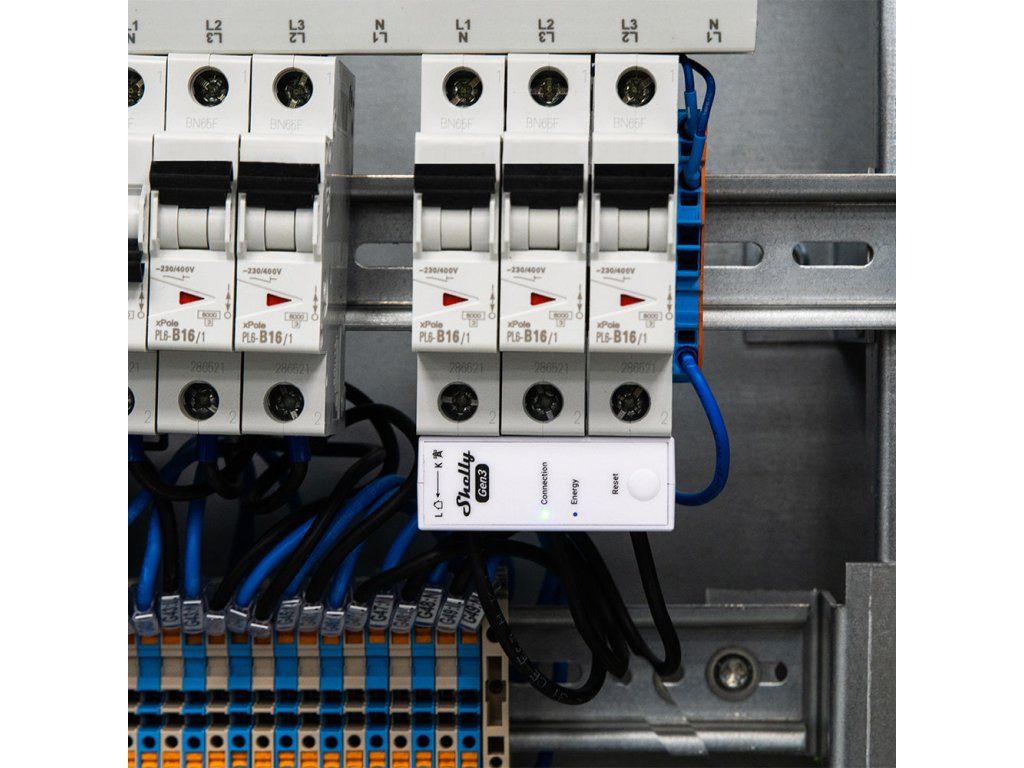

Der Zähler wird unter den auf der DIN-Schiene sitzenden Leitungsschutzschaltern angebracht. Die Außenleiter werden durch die Öffnungen im Gehäuse geführt, deren Durchmesser 8 mm beträgt, und der Strom wird ohne Auftrennen der Leitung erfasst. Versorgt wird das Gerät zwischen der Klemme LA und dem Neutralleiter mit 220 bis 240 V, die Eigenaufnahme liegt unter 2 W. Die Zuleitung soll mit 63 A abgesichert sein, Charakteristik B oder C, 6 kA Schaltvermögen und Energiebegrenzungsklasse 3. Die Anschlussleitung misst 260 mm einschließlich des flachen Endes. Die Betriebstemperatur beträgt -20 bis 40 °C bei 30 bis 70 % RH.

Ausstattung

• Integrierte Stromwandler. Zangen müssen weder zugekauft noch untergebracht werden, sie sitzen im Gehäuse.
• Ausfallsicherer Speicher. Mindestens sieben Tage in Minutenauflösung bleiben auch nach einem Stromausfall erhalten.
• Eigene Echtzeituhr. Die Zeitstempel stimmen auch dann, wenn die Verbindung zum Zeitserver ausfällt.
• Überwachung der Phasenfolge. Optional wird ein Fehler gemeldet, wenn sich die Reihenfolge der Nulldurchgänge umkehrt.
• Export nach CSV und als JSON über RPC. Die Daten lassen sich in ein eigenes System übernehmen, nicht nur in die App.
• Zwei Leuchtanzeigen. Die erste meldet über die Farbe den Netzzustand, die zweite blinkt rot im Takt der durchfließenden Energie.

Was Sie noch brauchen

• Platz unterhalb der Leitungsschutzschalter auf der Hutschiene. Die Ausführung T darf nicht oberhalb montiert werden, dafür gibt es die Ausführung W.
• Den gemessenen Durchmesser der Außenleiter. Die Öffnungen im Gehäuse messen 8 mm, ein stärkerer Leiter lässt sich nicht hindurchführen.
• Einen Neutralleiter an der Klemme LA. Die Versorgung bezieht das Gerät genau zwischen LA und dem Neutralleiter.
• Eine Vorsicherung von 63 A mit Charakteristik B oder C, 6 kA Schaltvermögen und Energiebegrenzungsklasse 3.
• Platz für die 260 mm lange Anschlussleitung einschließlich des flachen Abschlusses.
• Cloud oder ein eigenes System für längere Historie. Im Gerät bleiben sieben Tage.
• Eine Elektrofachkraft. Der Eingriff in den Verteiler ist keine Laienarbeit.

Einsatzbereiche

• Hauptzuleitung eines Einfamilienhauses bis 63 A je Phase
• drei getrennte Einphasenkreise, erfasst von einem Gerät
• Photovoltaikanlage mit Blick auf Erzeugung und Bezug
• kleiner Betrieb mit wenig Platz im Verteiler
• Unterzählung in einem Mehrfamilienhaus oder in der Vermietung

Wichtig vor dem Kauf

• Dies ist die Ausführung T mit Flachanschluss. Die Montage über den Leitungsschutzschaltern ist nur bei der Ausführung W mit Leitungen möglich.
• Die Leiteröffnung hat 8 mm Durchmesser. Ein stärkerer Leiter passt nicht hindurch.
• Der Bereich reicht bis 63 A je Phase. Das Gerät schaltet selbst nicht, es misst nur.
• Die Stromgenauigkeit beträgt ±1 % von 2 bis 63 A, ±2 % zwischen 1 und 2 A und ±5 % unter 1 A. Bei kleinen Strömen ist mit größerer Abweichung zu rechnen.
• Unter 30 VA je Kanal wird die Energie nicht in die Statistik eingerechnet.
• Im Gerät bleiben mindestens sieben Tage an Aufzeichnungen. Für eine längere Historie brauchen Sie die Cloud oder ein eigenes System.
• Die Versorgung erfolgt zwischen der Klemme LA und dem Neutralleiter, ein Neutralleiter ist also erforderlich.
• Die Betriebstemperatur beträgt -20 bis 40 °C.
• Der Einbau in den Verteiler ist einer entsprechend qualifizierten Elektrofachkraft vorbehalten.

Genauigkeit je nach Höhe des Bezugs

Das ist der Punkt, der bei Zählern am häufigsten überrascht. Die Abweichung ist keine einzelne Zahl, sie ändert sich mit dem Strom.

Die Spannung erfasst das Gerät im Bereich 220 bis 240 V mit einer Genauigkeit besser als ±1 %. Für Wirkenergie gilt die Genauigkeitsklasse B. Die Sättigung tritt erst bei 130 A ein, also weit jenseits des Nennbereichs von 63 A.

Häufige Fragen

Muss die Leitung dafür aufgetrennt werden?
Nein. Der Strom wird berührungslos erfasst, der Leiter muss jedoch durch die Öffnung im Gehäuse geführt und dafür an einem Ende gelöst werden.

Worin unterscheiden sich T und W?

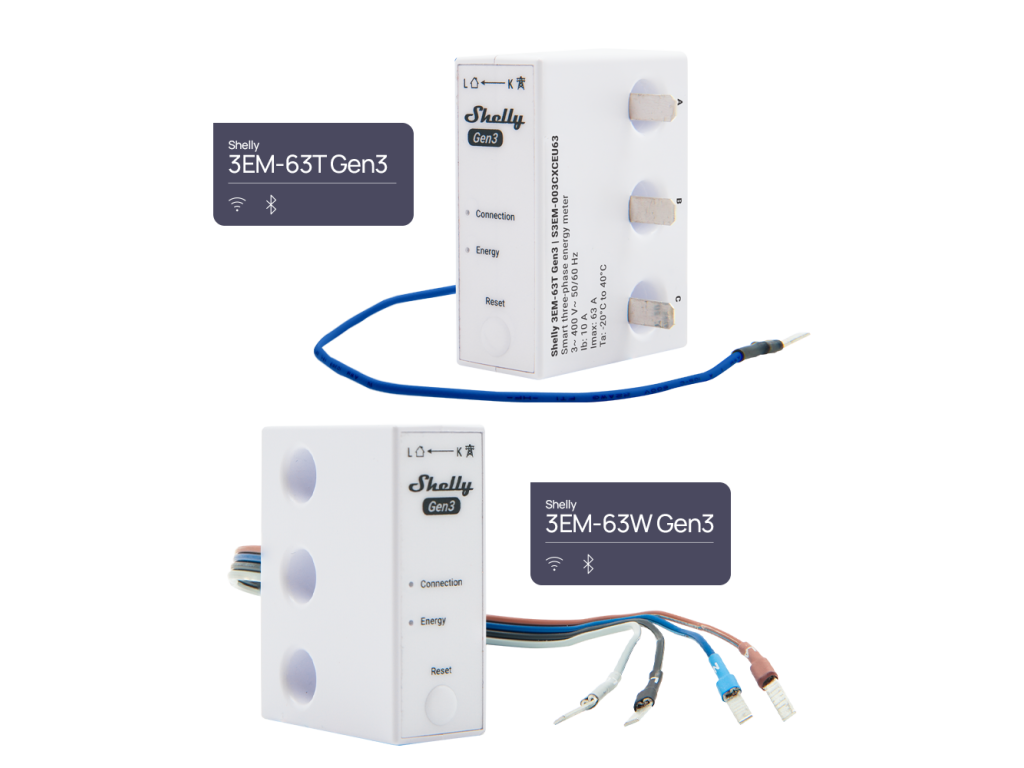

Die Ausführung T hat einen Flachanschluss, W farblich gekennzeichnete Leitungen. Auch Maße und Gewicht unterscheiden sich, und die Montage über den Leitungsschutzschaltern ist nur bei W möglich.

Wie viel Ampere misst das Gerät?
Der Bereich reicht von 0 bis 63 A je Phase, die Sättigung tritt bei 130 A ein.

Wie lange bleiben die Daten gespeichert?
Mindestens sieben Tage in Minutenauflösung, in einem Speicher, der einen Spannungsausfall übersteht.

Schafft es auch drei Einphasenkreise?
Ja, es eignet sich für ein Dreiphasensystem ebenso wie für drei unabhängige Einphasenkreise.

Ausführung T oder W?

Der Messkreis ist bei beiden gleich. Es entscheidet, wohin sie im Verteiler passen und wie sie angeschlossen werden.

Ausführung T wählen Sie, wenn unterhalb der Schutzschalter Platz ist und Ihnen das flache Terminal zusagt. Ausführung W dann, wenn der Zähler oberhalb sitzen muss oder wenn die Bauhöhe entscheidet.
