SHELLY 3EM-63W Gen3 Dreiphasen-Energiezähler für den Verteiler, Messung bis 63 A, WiFi, Bluetooth

Produktdetailbeschreibung

Im Verteiler entscheidet, wohin ein Gerät passt. Shelly 3EM-63W Gen3 ist von den beiden Ausführungen die einzige, die auch über den Leitungsschutzschaltern sitzen darf und nicht nur darunter. Gemessen werden drei Phasen oder drei unabhängige Einphasenkreise.

Ist das etwas für Sie?

• Ja, wenn im Verteiler nur über den Leitungsschutzschaltern Platz ist. Diese Ausführung darf dorthin.
• Ja, wenn Sie eine Hauptzuleitung bis 63 A je Phase erfassen.
• Ja, wenn Sie mit einem Gerät drei unabhängige Einphasenkreise messen wollen.
• Ja, wenn Sie eine Photovoltaikanlage beobachten. Die Vierquadrantenmessung trennt Bezug und Einspeisung.
• Nein, wenn Sie Flachanschlüsse brauchen. Die bietet die Schwesterausführung 3EM-63T Gen3.
• Nein, wenn Sie ein Gerät brauchen, das auch schaltet. Dieses misst ausschließlich.
• Nein, wenn Ihre Leiter stärker sind, als dass sie durch die Öffnung mit 8 mm Durchmesser passen.

Auf einen Blick

• Montage über wie unter den Leitungsschutzschaltern

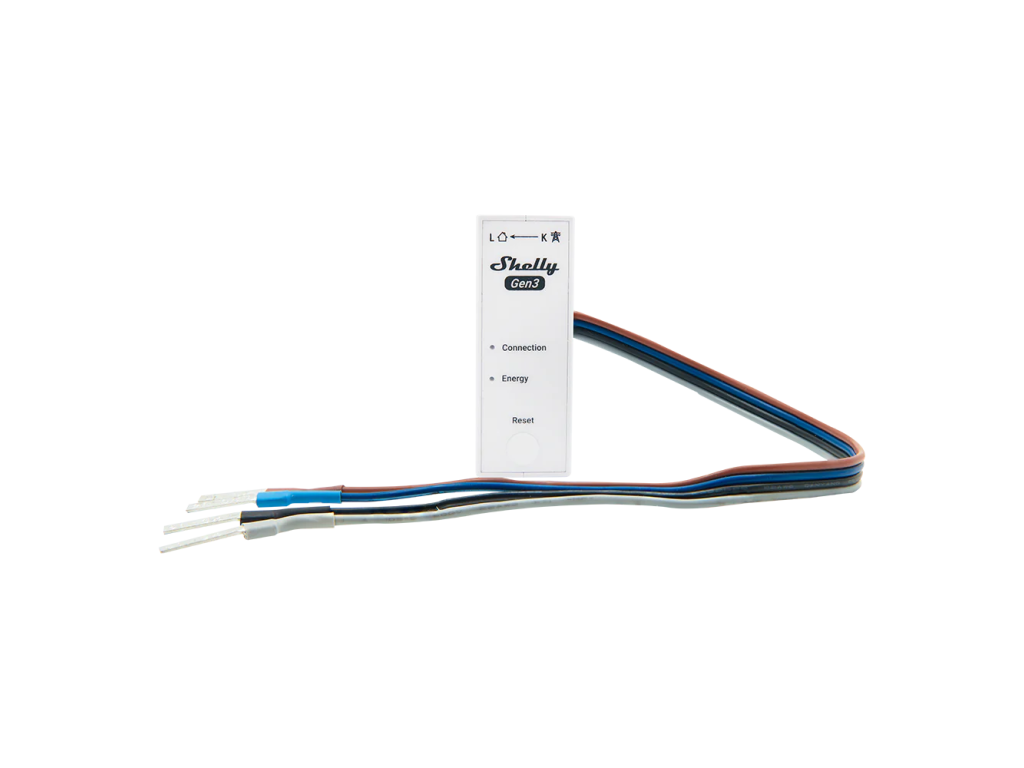

• drei Außenleitereingänge LA, LB und LC als farbcodierte Leitungen

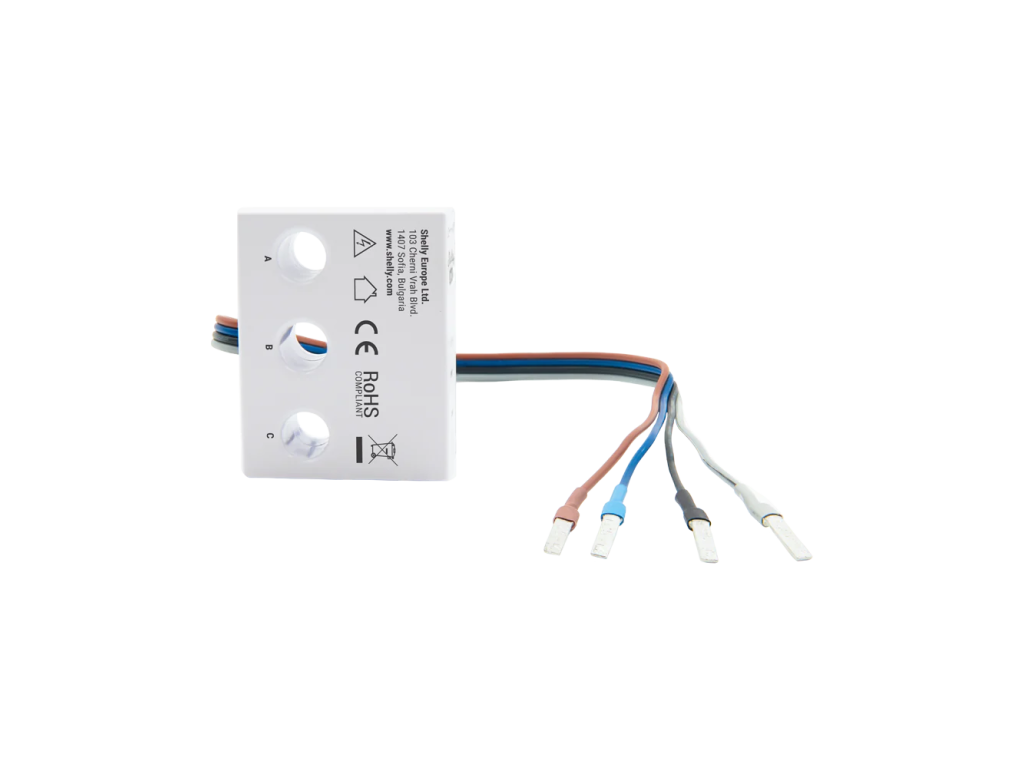

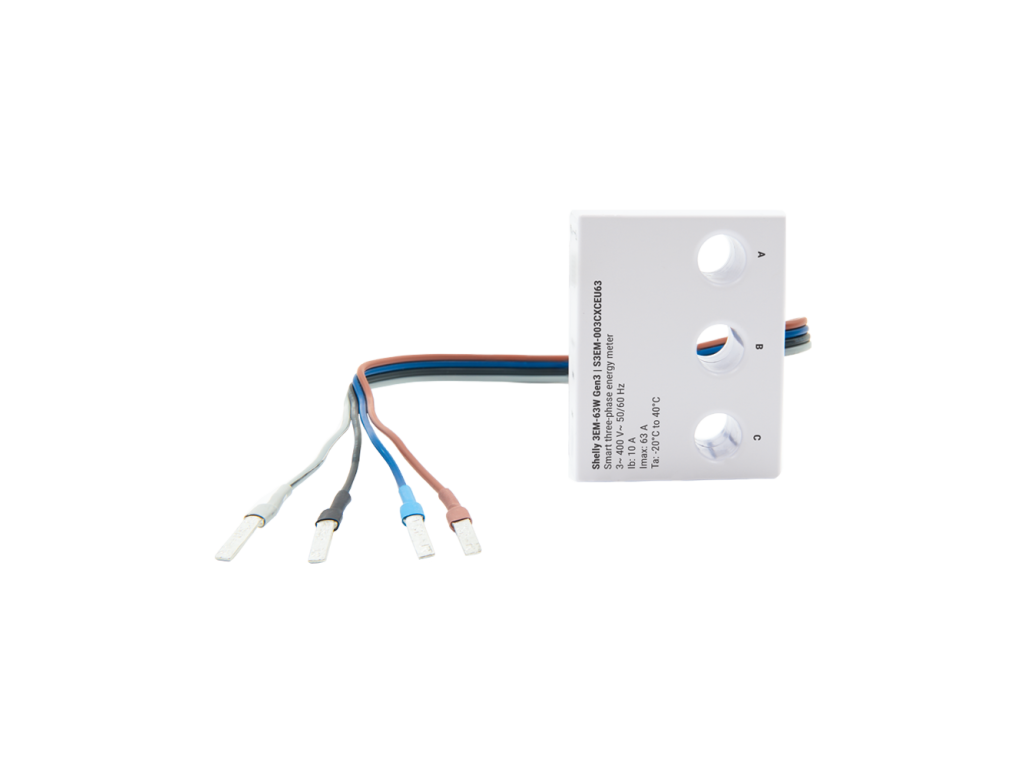

• berührungslose Strommessung über integrierte Wandler, Öffnungen mit 8 mm Durchmesser
• Bereich 0 bis 63 A je Phase, Sättigung bei 130 A
• Bauhöhe 21 mm, Gesamtmaße 21 x 54 x 42 mm ohne Leitungen
• Gewicht 58 g einschließlich Leitungen, Leitungslänge 260 mm
• Vierquadrantenmessung und Genauigkeitsklasse B für Wirkenergie
• Speicher für sieben Tage in Minutenauflösung
• WLAN und Bluetooth, MQTT, Scripting, 20 Zeitpläne und 20 Webhooks mit je fünf Adressen

Funktionen

Für jede Phase misst das Gerät Spannung, Strom, Wirk- und Scheinleistung, den Leistungsfaktor sowie Wirk- und Blindenergie der Grundschwingung. Vier Quadranten bedeuten, dass es bezogene von eingespeister Energie trennt, was bei Photovoltaik den Ausschlag gibt. Auf Wunsch überwacht es zusätzlich die Phasenfolge. Die Messwerte liegen in einem Speicher, der einen Spannungsausfall übersteht, und lassen sich für sieben Tage in Minutenauflösung auslesen, entweder als CSV mit den aufgezeichneten PQ-Werten oder als JSON über die RPC-Schnittstelle. Eine eigene Echtzeituhr sorgt dafür, dass die Aufzeichnungen auch ohne Verbindung zum Zeitserver korrekte Zeitstempel tragen.

Steuerung und Kommunikation

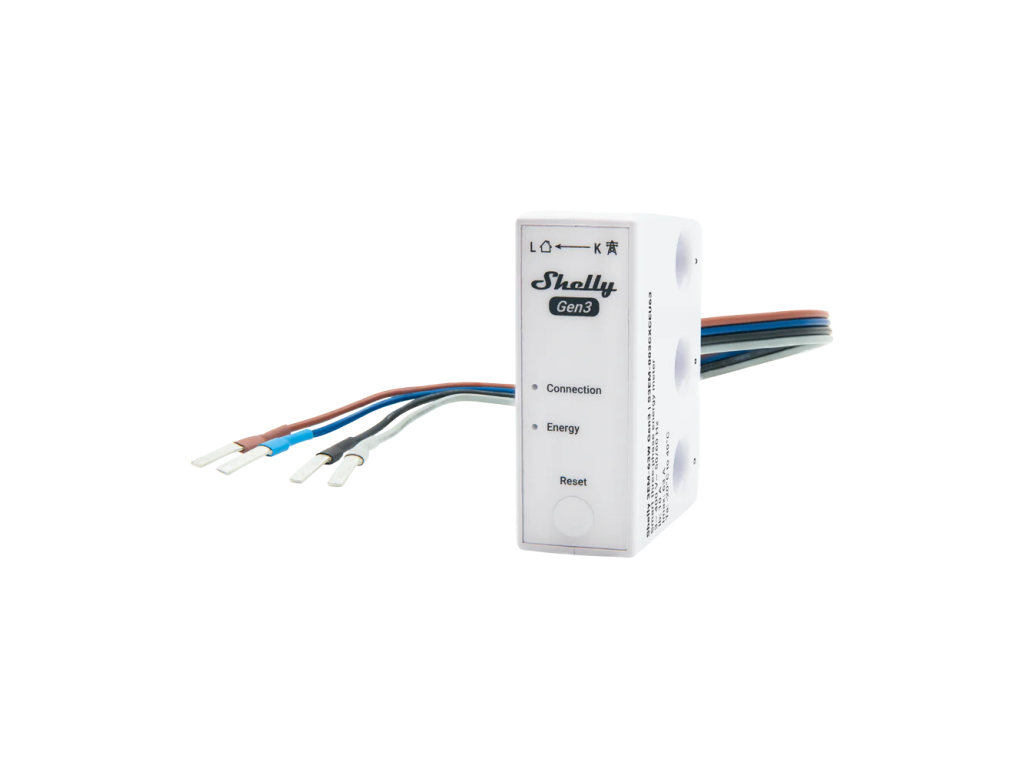

Das Gerät arbeitet eigenständig im lokalen WLAN oder über die Cloud mit MQTT, HTTP und WebSocket, wobei alle eingehenden Verbindungen TLS unterstützen. Eingerichtet und beobachtet wird es über die eingebaute Weboberfläche. Bedienelement ist eine einzige Taste. Halten Sie sie fünf Sekunden gedrückt, um den Access Point zu aktivieren, oder zehn Sekunden, um das Gerät auf Werkseinstellungen zurückzusetzen. Den Netzzustand zeigt die Farbe der Leuchtdiode:

• Blau steht für den Access Point
• Rot für fehlendes Netz
• Gelb für Netz ohne Cloud
• Grün für die vollständige Verbindung

Die zweite Leuchtdiode blinkt rot im Takt der durchfließenden Energie.

Montage und Anwendung

Gerade bei der Montage liegt der wesentliche Unterschied zwischen den Ausführungen. Diese Ausführung darf über wie unter den Leitungsschutzschaltern sitzen, die Ausführung mit Flachanschlüssen nur darunter. Die Außenleiter werden durch Öffnungen mit 8 mm Durchmesser geführt, die Leitung wird also nicht aufgetrennt, sondern an einem Ende gelöst und durchgezogen. Die Anschlussleitungen sind farbcodiert und 260 mm lang. Versorgt wird das Gerät zwischen den Leitungen LA und N mit 220 bis 240 V, die Eigenleistungsaufnahme liegt unter 2 W. Die Zuleitung soll mit 63 A abgesichert sein, Charakteristik B oder C, 6 kA Schaltvermögen und Energiebegrenzungsklasse 3.

Ausstattung

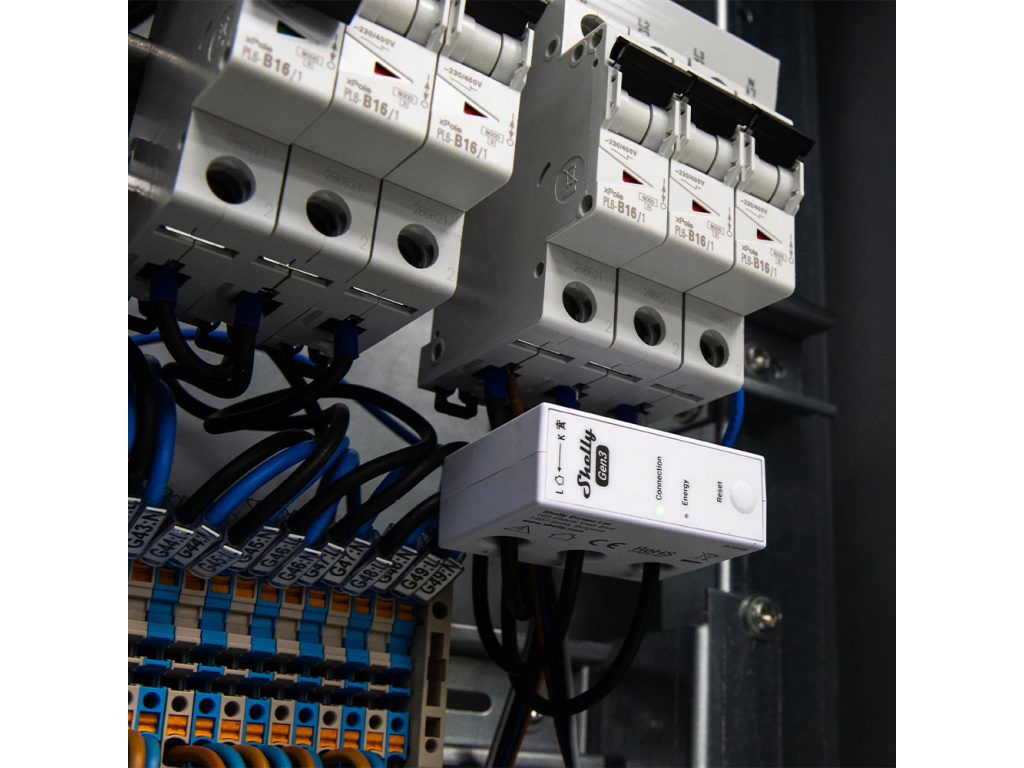

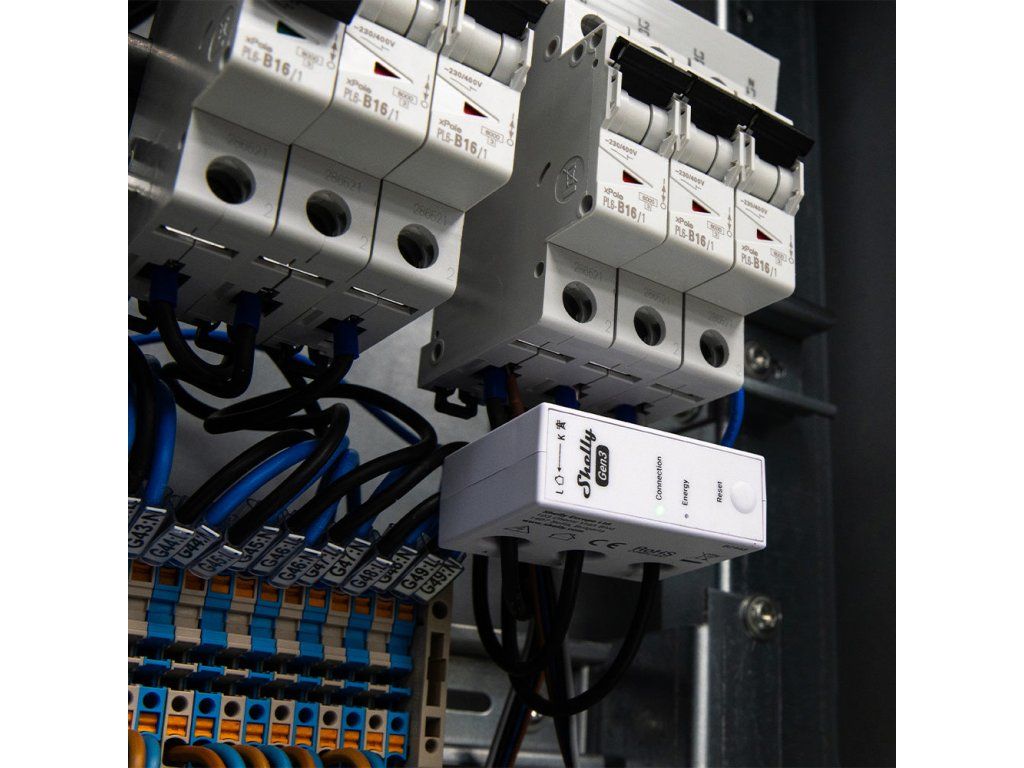

• Nur 21 mm Bauhöhe. Genau deshalb passt das Gerät auch dort, wo oberhalb der Schutzschalter nur ein schmaler Streifen frei blieb.
• Farbig gekennzeichnete Anschlussadern von 260 mm. Beim Anschließen werden die Phasen nicht vertauscht.
• Integrierte Stromwandler. Zangen werden weder zugekauft noch untergebracht, sie sitzen im Gehäuse.
• Ausfallsicherer Speicher und eigene Echtzeituhr. Sieben Tage Minutenwerte mit korrekten Zeitstempeln.
• Überwachung der Phasenfolge. Sie lässt sich einschalten und meldet eine vertauschte Reihenfolge.
• CSV-Export der Netzqualitätswerte und JSON über RPC. Die Daten gehen auch in ein eigenes System.

Was Sie noch brauchen

• Den gemessenen Durchmesser der Außenleiter. Die Öffnungen messen 8 mm, ein stärkerer Leiter lässt sich nicht hindurchführen.
• Die Möglichkeit, den Außenleiter an einem Ende zu lösen. Er wird durch die Öffnung geführt und wieder angeklemmt, die Leitung selbst bleibt unversehrt.
• Einen Neutralleiter bei der Ader LA. Die Versorgung läuft zwischen LA und N, ohne Neutralleiter geht es nicht.
• Eine Vorsicherung von 63 A mit Charakteristik B oder C, 6 kA Schaltvermögen und Energiebegrenzungsklasse 3.
• Platz für die 260 mm langen Anschlussadern vom Zähler zu ihren Klemmen.
• Cloud oder ein eigenes System für längere Historie. Im Gerät bleiben sieben Tage.
• Eine Elektrofachkraft. Der Eingriff in den Verteiler gehört in Fachhand.

Einsatzbereiche

• Verteiler, in dem nur über den Leitungsschutzschaltern Platz frei ist
• Hauptzuleitung eines Hauses bis 63 A je Phase
• drei getrennte Einphasenkreise, erfasst von einem Gerät
• Photovoltaikanlage mit Blick auf Bezug und Einspeisung
• nachträgliche Messung dort, wo der Verteiler nicht umgebaut werden soll

Wichtig vor dem Kauf

• Dies ist die Ausführung W mit farbcodierten Leitungen. Flachanschlüsse hat die Ausführung T.
• Die Montage über den Leitungsschutzschaltern ist ausschließlich bei dieser Ausführung möglich.
• Die Leiteröffnung hat 8 mm Durchmesser. Ein stärkerer Leiter passt nicht hindurch.
• Es ist ein Messgerät und hat keinen Schaltausgang.
• Die Stromgenauigkeit beträgt ±1 % von 2 bis 63 A, ±2 % zwischen 1 und 2 A und ±5 % unter 1 A.
• Sinkt die Last auf jedem der drei Kanäle unter 30 VA, zeigt das Gerät die Leistung weiterhin an, rechnet die Energie aber nicht in die Statistik ein.
• Im Gerät bleiben sieben Tage an Aufzeichnungen in Minutenauflösung.
• Die Versorgung erfolgt zwischen den Leitungen LA und N, ein Neutralleiter ist also erforderlich.
• Die Betriebstemperatur beträgt -20 bis 40 °C bei 30 bis 70 % RH.
• Der Einbau in den Verteiler ist einer entsprechend qualifizierten Elektrofachkraft vorbehalten.

Genauigkeit je nach Höhe des Bezugs

Die Abweichung des Zählers ist keine einzelne Zahl. Bei kleinen Bezügen wächst sie, und unterhalb einer Grenze wird Energie gar nicht mehr gezählt.

Für Wirkenergie gilt die Genauigkeitsklasse B. Die Sättigung der Wandler tritt erst bei 130 A ein, also weit jenseits des Nennbereichs von 63 A je Phase.

Häufige Fragen

Darf es über die Leitungsschutzschalter?
Ja, bei der Ausführung W ist das ausdrücklich erlaubt. Bei der Ausführung T ist nur die Montage darunter möglich.

Worin unterscheidet es sich von der Ausführung T?
Im Leitungsabschluss, in den Maßen und im Gewicht. W hat farbcodierte Leitungen, 21 mm Bauhöhe und wiegt 58 g.

Muss die Leitung aufgetrennt werden?
Nein. Der Strom wird berührungslos erfasst, der Leiter muss jedoch durch die Öffnung geführt und dafür an einem Ende gelöst werden.

Wie viel Ampere misst es?
Der Bereich reicht von 0 bis 63 A je Phase, die Sättigung tritt bei 130 A ein.

Schafft es drei getrennte Kreise?
Ja, es eignet sich für ein Dreiphasensystem ebenso wie für drei unabhängige Einphasenkreise.

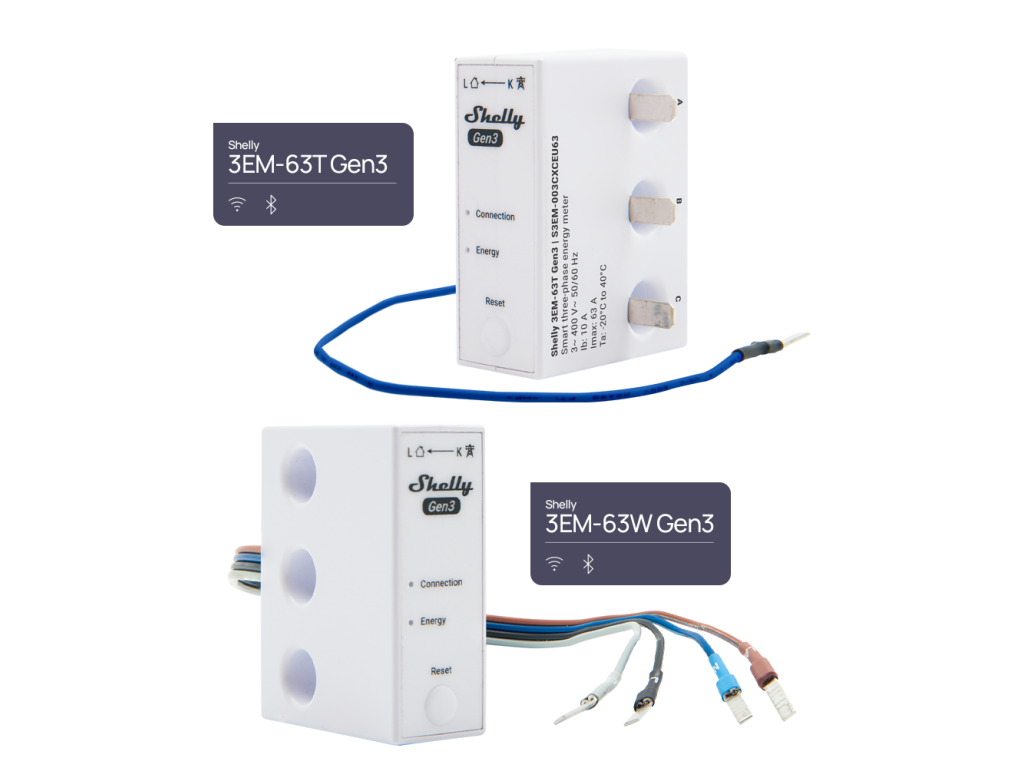

Ausführung W oder T?

Der Messkreis ist bei beiden gleich. Sie unterscheiden sich darin, wohin sie eingebaut werden dürfen und wie sie angeschlossen werden.

Ausführung W wählen Sie, wenn nur oberhalb der Schutzschalter Platz frei ist oder wenn die Bauhöhe entscheidet. Ausführung T dann, wenn Ihnen das flache Terminal zusagt und der Zähler unterhalb sitzt.
