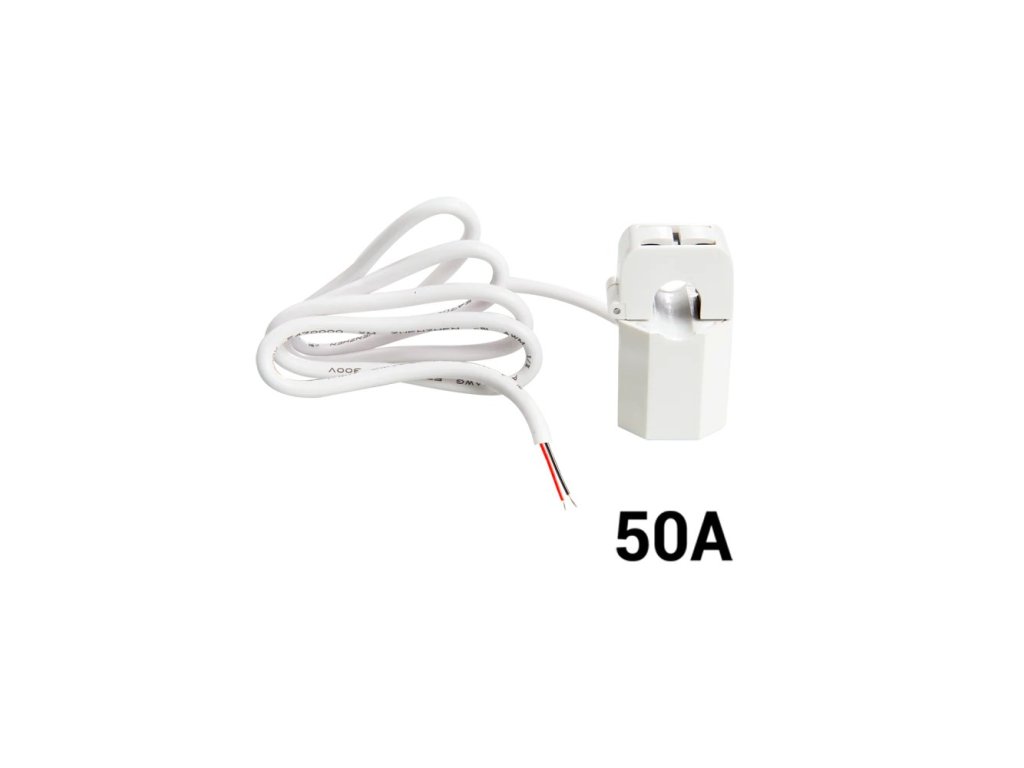

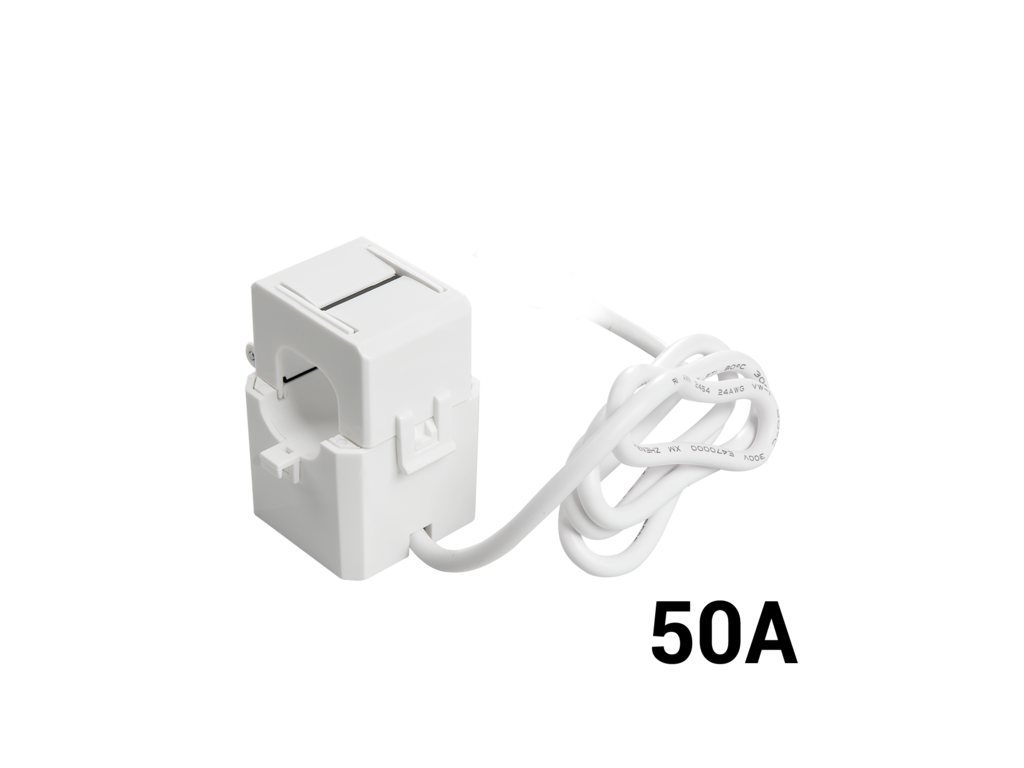

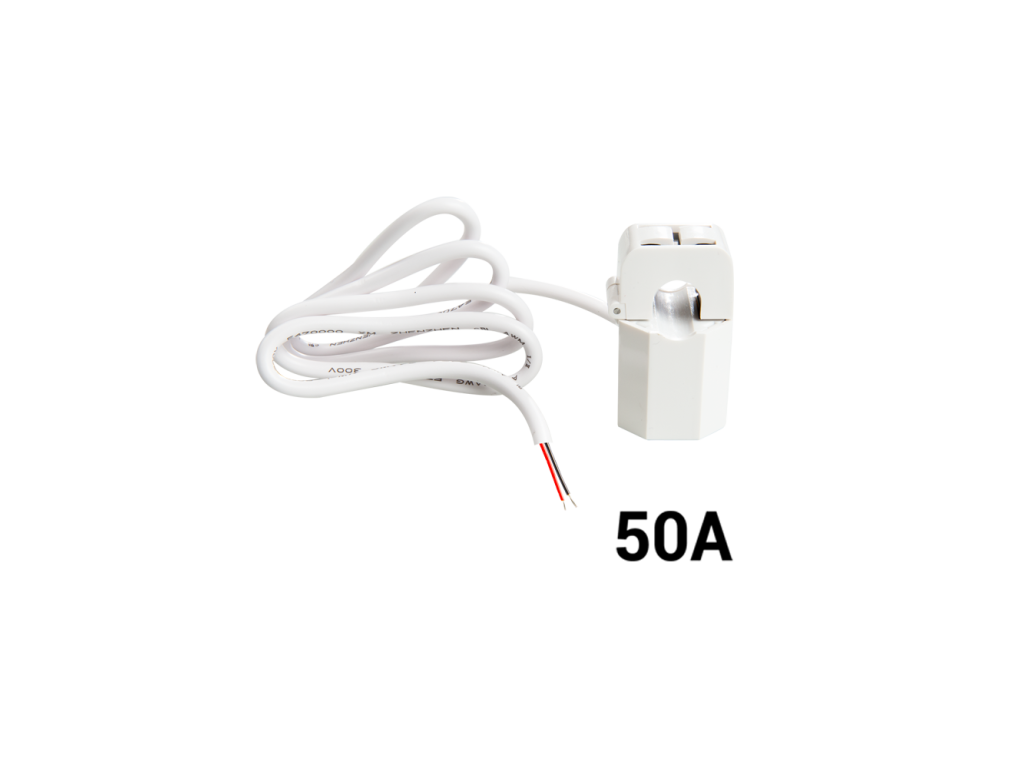

SHELLY CT 50A Stromwandlerzange für Shelly EM Kabel 60 cm

Produktdetailbeschreibung

Ein Energiezähler misst den Strom nicht selbst, dafür braucht er eine Wandlerzange. Diese hier ist für den Shelly EM bestimmt: Sie wird um den zu messenden Leiter gelegt und liefert dem Zähler das Signal, aus dem er Leistung und Verbrauch berechnet.

Ist das etwas für Sie?

• Ja, wenn Sie einen Shelly EM haben und eine Zange dazu brauchen.
• Ja, wenn Sie Ersatz für eine beschädigte Zange suchen oder den zweiten Kanal ergänzen.
• Nein, wenn Sie einen Pro 3EM, Pro EM-50, EM Gen3, EM Gen4 oder Pro 3EM-3CT63 einsetzen. Diese Modelle sind mit dieser Zange nicht kompatibel, sie haben eigene Zangen.

Auf einen Blick

• Stromwandler bis 50 A
• Zangenausführung zum Anlegen an den Leiter
• Kabel mit 60 cm Länge
• Für den Shelly EM bestimmt
• Belastet den Messkreis praktisch nicht

Funktionen

Das Prinzip ist schlicht. Die Zange setzt große Stromwerte in kleine, genormte um, mit denen der Zähler arbeiten kann. Der Sekundärstrom ist dem Strom im Messkreis exakt proportional, und die Zange stellt für diesen Kreis eine vernachlässigbare Last dar.

Steuerung und Kommunikation

Die Zange wird an den Shelly EM angeschlossen, der die Auswertung übernimmt. Selbst zeigt sie keinen Wert an und sendet auch keinen.

Montage und Anwendung

Arbeiten im Verteiler gehören in Fachhand, es gilt die Anleitung des Zählers.

• die Zange wird um den gemessenen Leiter gelegt
• das Kabel ist 60 cm lang und bestimmt, wie weit vom Zähler entfernt gemessen werden kann
• die Kabellänge gehört schon in die Planung des Verteilers

Ausstattung

An der Zange gibt es nichts einzustellen und ein Display hat sie auch nicht. Umso wichtiger ist, wozu sie gehört.

• Messstromwandler bis 50 A. Er setzt einen großen Strom in einen kleinen, genormten um, mit dem der Zähler arbeiten kann.
• Bauform zum Aufsetzen auf den Leiter. Der Stromkreis muss für die Messung nicht getrennt und der Leiter nicht durchtrennt werden.
• Vernachlässigbare Belastung des gemessenen Kreises. Die Zange steht neben dem Kreis, nicht in ihm, und beeinflusst ihn durch die Messung nicht.
• Kabel von 60 cm. Es bestimmt, wie weit die Messstelle vom Zähler entfernt liegen darf.
• Bestimmt für den Shelly EM. Das ist die gesamte Eignung, andere Zähler haben eigene Zangen.

Was Sie noch brauchen

• Einen Zähler Shelly EM. Die Zange allein misst nichts, sie ist das Auge, nicht der Kopf. Die Werte berechnet der Zähler.
• Die Gewissheit, dass Sie wirklich einen Shelly EM haben. Pro 3EM, Pro EM-50, EM Gen3, EM Gen4 und Pro 3EM-3CT63 verwenden eigene Zangen, diese gehören nicht dazu.
• Einen Weg von höchstens 60 cm zwischen gemessenem Leiter und Zähler. Das Kabel wird nicht verlängert.
• Eine Verteilerplanung, die den Kabelweg berücksichtigt. Das gehört in den Entwurf, nicht erst auf die Baustelle.
• Die Anleitung des Zählers. Der Anschlussablauf steht dort, nicht bei diesem Bauteil.
• Eine Elektrofachkraft. Arbeiten im Verteiler gehören in Fachhand.

Einsatzbereiche

• Ersatz für eine beschädigte Zange am Shelly EM
• Bestückung des zweiten Zählerkanals
• Verbrauchsmessung eines Stromkreises im Verteiler
• Überwachung eines Boilers oder größeren Verbrauchers
• Ergänzung eines Shelly-EM-Sets beim Erweitern der Installation

Wichtig vor dem Kauf

• Nicht kompatibel mit Pro EM-50, Pro 3EM, EM Gen3, EM Gen4 und Pro 3EM-3CT63. Diese Modelle haben eigene Zangen, die sich mit dieser nicht tauschen lassen, auch wenn sie ebenfalls 50 A führen.
• Das Kabel misst 60 cm.
• Allein misst sie nichts, sie braucht den Zähler Shelly EM.

Wie die Zange misst

Ein Stromwandler ist kein Zähler. Er ist ein Umsetzer, und der Unterschied zwischen seiner Aufgabe und der des Zählers ist bei Reklamationen das häufigste Missverständnis.

Die Zange wird auf einen einzelnen Leiter gesetzt, nicht auf das ganze Kabel. Umfasste sie Außen- und Neutralleiter zugleich, heben sich deren Ströme auf und der Zähler zeigt selbst bei vollem Bezug null.

Häufige Fragen

Kann ich sie mit dem Pro 3EM oder EM Gen4 verwenden?
Nein. Weder der Shelly Pro 3EM noch der Shelly EM Gen4 ist mit dieser Zange kompatibel. Beide haben eigene Zangen.

Warum heißt sie genauso wie die Zange im Lieferumfang des EM Gen4?
Beide führen 50 A, austauschbar sind sie nicht. Es sind zwei verschiedene Teile für verschiedene Zähler.

Wie wird sie angelegt?
Die Zange wird um den zu messenden Leiter gelegt und an den Zähler angeschlossen.

Wie lang ist das Kabel?
60 cm.

Misst sie den Verbrauch selbst?
Nein, sie ist ein Sensor. Die Werte berechnet der Shelly EM.

Welche Zange gehört zu meinem Zähler

Shelly führt mehrere Stromwandler, und manche haben sogar dieselbe Amperezahl. Austauschbar sind sie dennoch nicht.

🔴 Gleiche Amperezahl bedeutet nicht Austauschbarkeit. Die 50-A-Ausführung mit Stecker hat denselben Bereich, aber einen anderen Kabelabschluss und gehört zu anderen Zählern. Maßgeblich ist der Name des Zählers, nicht die Zahl auf der Verpackung.
