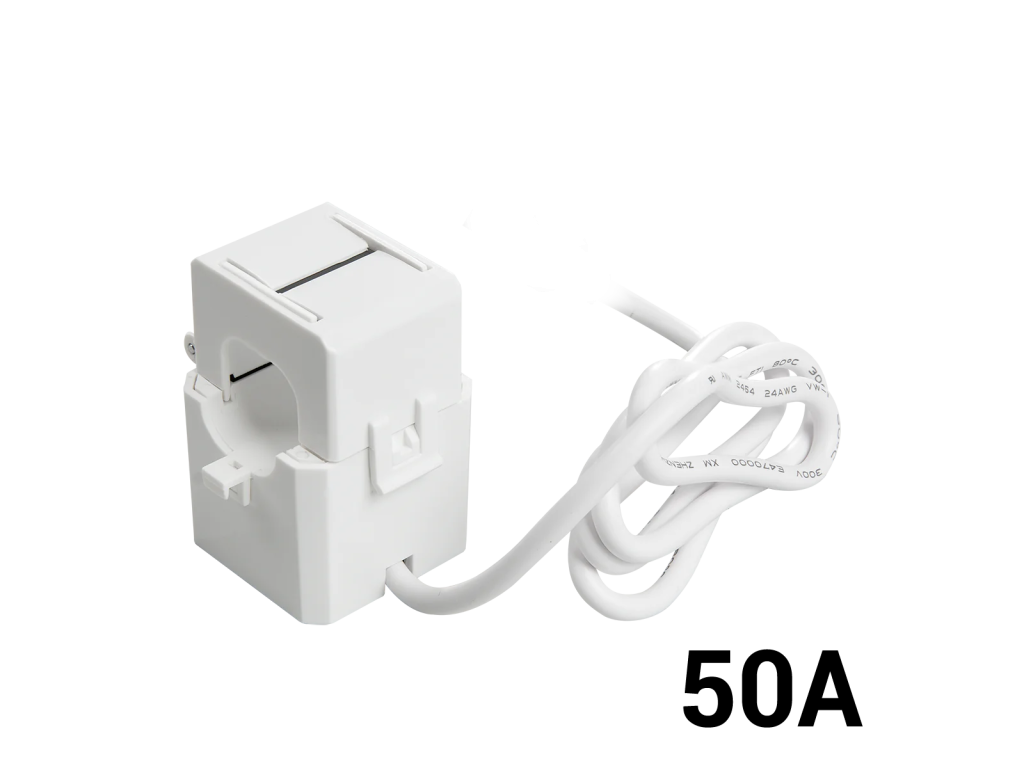

SHELLY 50A Current Transformer Stromwandlerzange 50 A mit Stecker und 60 cm langem Kabel, weiß

Produktdetailbeschreibung

Diese Stromwandlerzange setzt große Stromwerte auf kleine, normierte Werte für Messzwecke um. Sie wird um den Leiter gelegt und gibt das Signal an den angeschlossenen Zähler weiter. Der Leiter wird dabei weder durchtrennt noch aufgetrennt.

Ist das etwas für Sie?

• Ja, wenn Sie eine Messung mit Shelly Pro EM, Pro 3EM in der 120-A-Ausführung, EM Gen3 oder EM Gen4 aufbauen oder erweitern.
• Ja, wenn Ihnen am gemessenen Kreis ein Bereich bis 50 A genügt.
• Ja, wenn Sie den zweiten Eingang des Shelly Pro EM-50 bestücken.
• Ja, wenn Sie den Kreis nicht auftrennen wollen. Die Zange ist geteilt und wird um den Leiter gelegt.
• Nein, wenn Sie einen älteren Shelly EM haben. Der nutzt eine andere Zangenausführung, dieses Modell mit Stecker gehört nicht dazu.
• Nein, wenn durch den Kreis mehr als 50 A fließen.
• Nein, wenn Sie erwarten, dass die Zange selbst misst. Sie braucht einen Zähler, der das Signal auswertet.

Auf einen Blick

• Bereich bis 50 A
• geteilte Zange, wird ohne Auftrennen des Kreises um den Leiter gelegt

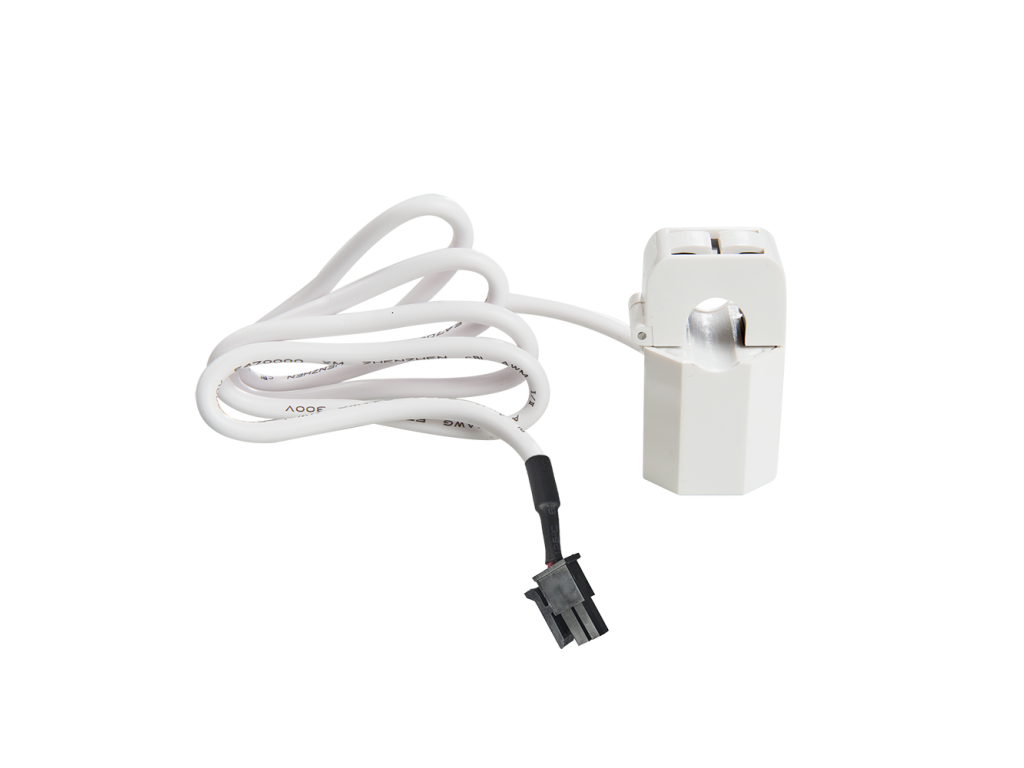

• Kabel 60 cm mit Stecker am Ende
• weiße Ausführung
• kompatibel mit Shelly Pro EM, Pro 3EM in der 120-A-Ausführung, EM Gen3 und EM Gen4

Funktionen

Die Aufgabe der Zange ist die Umsetzung großer Stromwerte in kleine, normierte Werte für Messzwecke. Die Zange selbst wertet nichts aus und zeigt nichts an, die gesamte Arbeit mit dem Messwert übernimmt der angeschlossene Zähler. Deshalb wird die Messgenauigkeit beim Zähler angegeben, nicht bei der Zange. Für den Shelly Pro EM-50 gelten ±1 % im Bereich von 5 bis 50 A und ±2 % im Bereich von 0 bis 5 A.

Steuerung und Kommunikation

Die Zange ist ein passives Teil ohne Elektronik und ohne Versorgung. Sie wird nicht eingerichtet und sendet selbst nichts ins Netz. Über den Stecker läuft das Messsignal zum angeschlossenen Shelly-Zähler, und erst dieser wertet die Werte aus und gibt sie an die App oder an die Hausautomation weiter.

Montage und Anwendung

Die Zange wird geöffnet, um den zu messenden Leiter gelegt und eingerastet. Der Stecker kommt an den Eingang für den Stromwandler am Zähler. Achten Sie bei der Montage auf Folgendes:

• das Anlegen hat eine Richtung, beachten Sie die Ausrichtung nach K und L
• ein falsch angelegter Wandler führt zu negativen Anzeigen
• das 60 cm lange Kabel bestimmt den Abstand zum Zähler
• der Bereich 50 A ist die Grenze, für die die Zange ausgelegt ist

Lassen Sie die Installation von einer Elektrofachkraft durchführen.

Ausstattung

• Geteilter Kern. Die Zange öffnet sich, wird um den bereits angeschlossenen Leiter gelegt und rastet ein. Der Stromkreis bleibt geschlossen.
• Fertiger Stecker am Kabelende. Er wird in den Eingang für den Stromwandler gesteckt, geklemmt wird nichts.
• Kabel von 60 cm. Es bestimmt, wie weit die Messstelle vom Zähler entfernt liegen darf.
• Bereich bis 50 A. Die Grenze, für die der Wandler ausgelegt ist.
• Weiße Ausführung. Ein Erkennungsmerkmal gegenüber anderen Bauteilen im Verteiler.
• Breite Eignung. Shelly Pro EM, Pro 3EM in der 120-A-Ausführung, EM Gen3 und EM Gen4.

Was Sie noch brauchen

• Einen geeigneten Shelly-Zähler. Pro EM, Pro 3EM in der 120-A-Ausführung, EM Gen3 oder EM Gen4. Der ältere Shelly EM gehört nicht dazu.
• Einen freien Stromwandlereingang am Zähler. Beim Pro EM-50 etwa den zweiten Eingang.
• Klarheit über die Einbaurichtung. Die Orientierung K und L muss eingehalten werden, sonst zeigt der Zähler negative Werte.
• Einen Weg von höchstens 60 cm zum Zähler. Das Kabel ist fest konfektioniert und wird nicht verlängert.
• Kenntnis des Stroms im Kreis. Über 50 A braucht es einen Wandler mit größerem Bereich und eine erneut geprüfte Eignung.
• Eine Elektrofachkraft. Die Installation im Verteiler gehört in Fachhand.

Einsatzbereiche

• Strommessung an einem einzelnen Kreis mit einem kompatiblen Shelly-Zähler
• Bestückung des zweiten Eingangs am Shelly Pro EM-50
• Ersatz für einen beschädigten Wandler an einem vorhandenen Zähler
• Verteilerschränke, in denen Kreise getrennt erfasst werden

Wichtig vor dem Kauf

• Dies ist die Ausführung mit Stecker. Es gibt auch eine 50-A-Ausführung mit freien Aderenden, die für den älteren Shelly EM bestimmt ist und mit diesem Modell nicht verwechselt werden darf.
• Der Bereich von 50 A ist die Auslegungsgrenze des Wandlers. Für höhere Ströme gibt es Zangen mit größeren Messbereichen. Prüfen Sie bei diesen jedoch die Kompatibilität mit Ihrem Zähler.
• Beim Anlegen ist die richtige Ausrichtung zu beachten. Ein verkehrt angelegter Wandler führt zu negativen Werten am Zähler.
• Für sich genommen misst die Zange nichts. Sie braucht einen Zähler, der ihr Signal auswertet.
• Lassen Sie die Installation im Verteiler von einer Elektrofachkraft durchführen.

Worauf beim Aufsetzen zu achten ist

Ein Stromwandler lässt sich auch falsch aufsetzen, ohne dass dabei etwas kaputtgeht. Bemerkbar macht es sich erst an den Werten in der App.

Die Genauigkeit wird beim Zähler angegeben, nicht bei der Zange. Beim Shelly Pro EM-50 sind es ±1 % im Bereich 5 bis 50 A und ±2 % im Bereich 0 bis 5 A.

Häufige Fragen

Zu welchen Zählern passt sie?
Shelly Pro EM, Shelly Pro 3EM in der 120-A-Ausführung, Shelly EM Gen3 und Shelly EM Gen4.

Muss ich dafür den Leiter auftrennen?
Nein. Die Zange ist geteilt und wird um den Leiter gelegt, der Kreis bleibt geschlossen.

Wie lang ist das Kabel?
Das Kabel misst 60 cm und endet in einem Stecker.

Warum zeigt der Zähler einen negativen Wert?
Eine mögliche Ursache ist eine falsche Ausrichtung des Wandlers. Prüfen Sie, ob er richtig in Richtung K und L angelegt ist.

Was, wenn ich die Zange zum EM Gen3 schon habe?
Beim EM Gen3 ist eine Zange CT 50A im Lieferumfang enthalten. Dieses Modell eignet sich, wenn Sie eine weitere brauchen, etwa für den zweiten Kanal oder als Ersatz.

Diese Ausführung oder die mit freien Adern?

Beide haben 50 A und beide ein Kabel von 60 cm. Austauschbar sind sie dennoch nicht, sie unterscheiden sich im Abschluss und im Zähler.

🔴 Gleiche Ampere, anderes Bauteil. Bei der Bestellung entscheidet der Name Ihres Zählers und die EAN auf der Verpackung, nicht die Zahl 50 A.
