SHELLY Analog 0-30V Add-On Zusatzmodul zur Messung von Gleichspannung bis 30 V für The Pill by Shelly, schwarz

Produktdetailbeschreibung

The Pill by Shelly misst allein nur kleine Spannungen. Das Analog 0-30V Add-on verschiebt diese Grenze auf 30 V, sodass sich auch eine 12-V- oder 24-V-Batterie beobachten lässt. Es ist ein Zubehör für The Pill.

Ist das etwas für Sie?

• Ja, wenn Sie The Pill haben und die Spannung einer Batterie mit 4,2 V, 12 V oder 24 V überwachen wollen.
• Ja, wenn Sie einen Analogsensor mit 0 bis 5 V anschließen.
• Ja, wenn The Pill zusätzlich einen digitalen Ein- oder Ausgang bekommen soll. Dafür stehen die Klemmen IO2 und IO3 bereit.
• Nein, wenn Sie kein 5-Terminal Add-on haben. Ohne dieses lässt sich das Modul nicht mit The Pill verbinden.
• Nein, wenn Sie Netzspannung messen wollen. Der Bereich liegt bei 0 bis 30 V Gleichspannung.
• Nein, wenn Sie eine Last schalten wollen. Die Ausgänge sind Signalausgänge und schalten bis 20 mA.

Auf einen Blick

• Messung von Gleichspannung 0 bis 30 V
• Messgenauigkeit ±2 % vom Messwert und 5 Digit
• ein Analogeingang mit der Bezeichnung AN
• zwei Ein- oder Ausgänge IO2 und IO3 mit Logikpegel 3,3 V
• Klemme 5V als Versorgung für den Sensor oder für The Pill
• Abmessungen 36,5 x 26,5 x 11,5 mm, Gewicht 8 g, schwarzes Gehäuse
• Betriebstemperatur 0 bis 40 °C, Luftfeuchte 30 bis 70 % RH

Funktionen

Die Hauptaufgabe ist klar, eine Spannung an den Eingang zu bringen, die sonst außerhalb des Bereichs läge. Typisch sind zwei Fälle, gängige Analogsensoren mit 0 bis 5 V und die Messung von Batterien mit 4,2 V, 12 V oder 24 V. Dazu kommen die Klemmen IO2 und IO3, bei denen sich wählen lässt, ob sie als digitaler Eingang oder als digitaler Ausgang arbeiten. Sie arbeiten mit 3,3-V-Logik. Die digitalen Ausgänge schalten maximal 20 mA, die digitalen Eingänge sind Low-aktiv, unter 0,83 V aktiv und über 2,48 V inaktiv.

Steuerung und Kommunikation

Die Messwerte gehen an The Pill, zu dem das Modul ein Zubehör ist. Die Verbindung führt über den Anschluss für das 5-Terminal Add-on, das für die Kopplung beider Geräte nötig ist. Das Modul wird nicht selbst eingerichtet, alles läuft über The Pill.

Montage und Anwendung

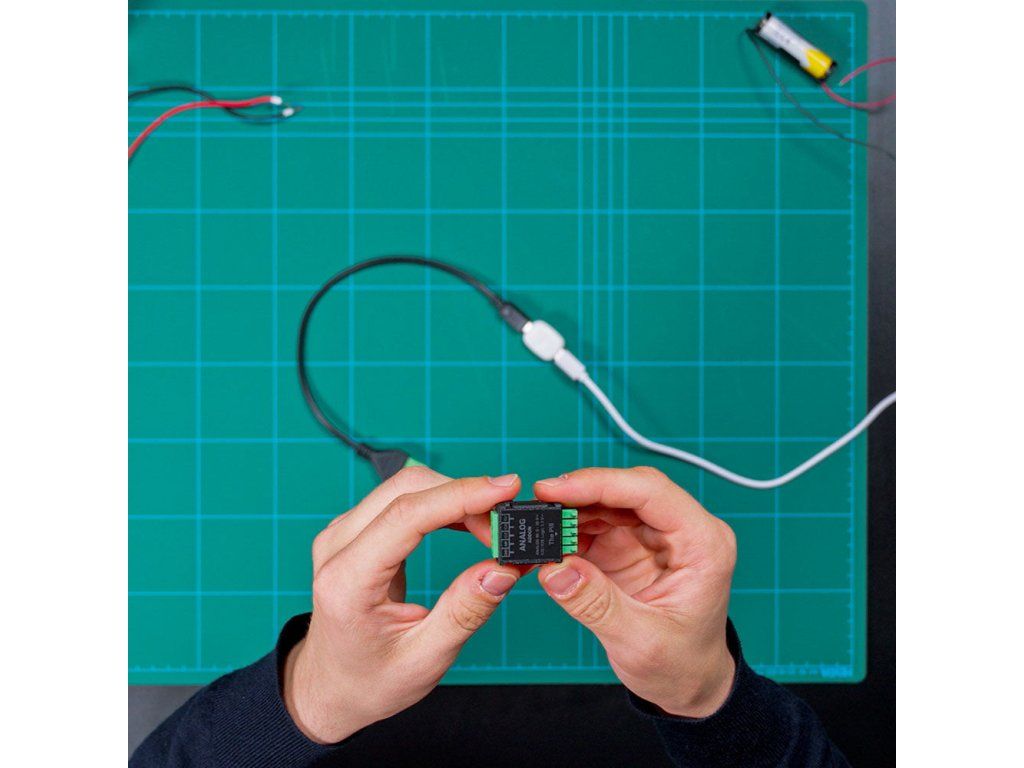

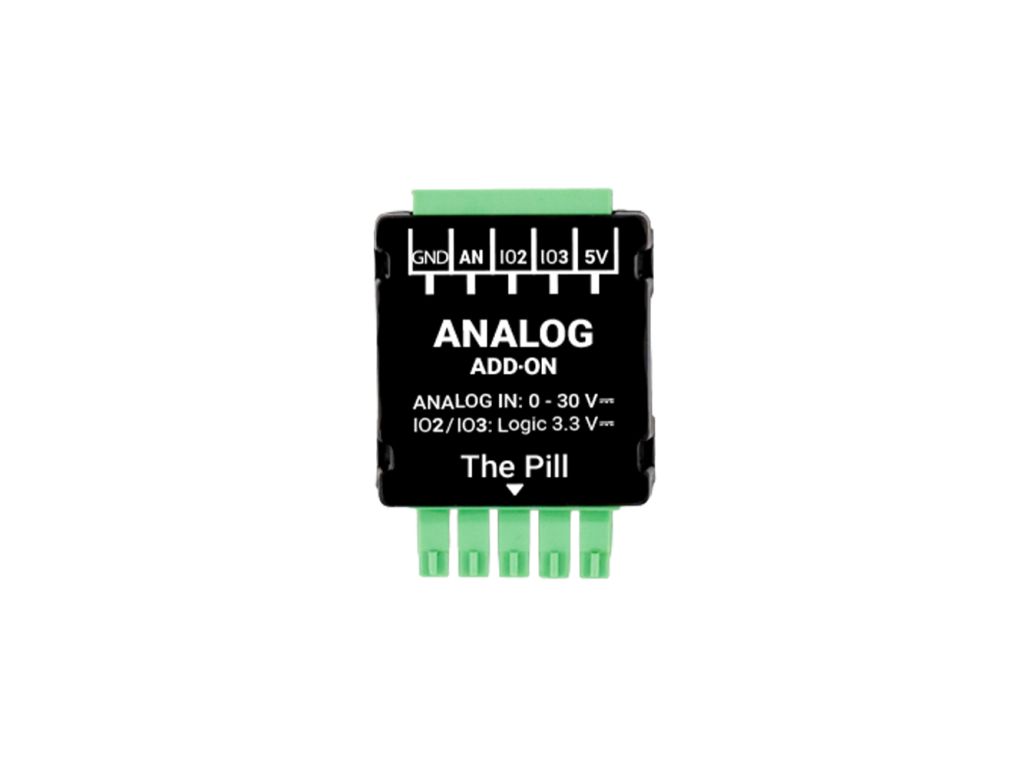

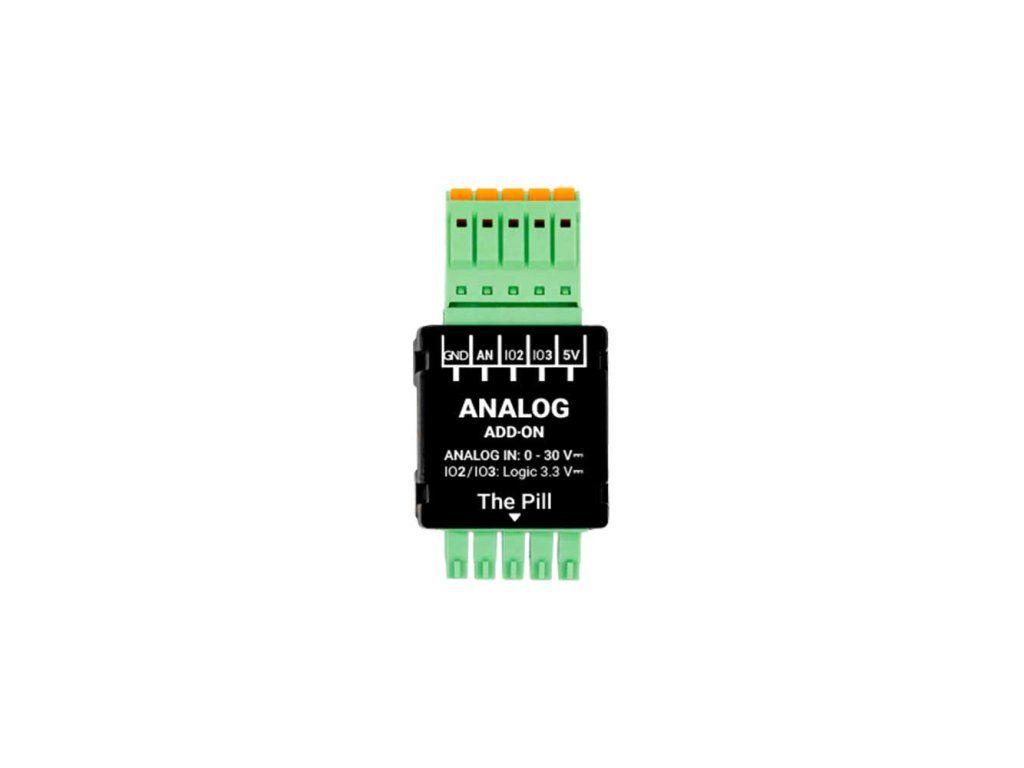

Angeschlossen wird an fünf Klemmen:

• AN für die zu messende Spannung
• GND als gemeinsame Bezugsmasse für Sensor und Versorgung
• 5V in beide Richtungen, entweder versorgen Sie darüber den Sensor oder The Pill
• IO2 und IO3 bleiben für digitale Signale frei

Die Betriebstemperatur des Moduls beträgt 0 bis 40 °C, für die Lagerung gelten -20 bis 40 °C.

Ausstattung

• Analogeingang AN für 0 bis 30 V Gleichspannung. Das ist der ganze Daseinszweck des Moduls, der The Pill misst eine solche Spannung nicht selbst.
• Genauigkeit ±2 % vom Messwert und 5 Digit. Die Angabe gilt für den gesamten Bereich.
• Zwei Klemmen IO2 und IO3. Für jede wählen Sie, ob sie als digitaler Eingang oder als digitaler Ausgang arbeitet.
• Zweiseitig nutzbare Klemme 5V. Entweder versorgen Sie darüber den Sensor oder den The Pill selbst.
• Körper von 36,5 x 26,5 x 11,5 mm und 8 g. Schwarze Ausführung, die neben dem Modul selbst kaum auffällt.

Was Sie noch brauchen

• Den 5-Terminal Add-on. ⛔ Ohne ihn lässt sich das Modul nicht an den The Pill anschließen. Das ist kein Wahlzubehör, sondern Voraussetzung.
• Den The Pill by Shelly selbst. Das Modul ist Zubehör und hat ohne ihn keine Funktion.
• Eine gemessene Spannung im Bereich 0 bis 30 V Gleichspannung. Darüber und für Wechselspannung ist das Modul nicht bestimmt.
• Einen Umsetzer oder Teiler, falls der Sensor mehr ausgibt. Die höchste zulässige Spannung an IO2 und IO3 beträgt 3,3 V.
• Einen eigenen Schaltweg für Lasten. Die Ausgänge IO2 und IO3 schalten bis 20 mA, ein Relais sind sie nicht.
• Einen trockenen Innenraum mit 0 bis 40 °C und 30 bis 70 % RH.

Einsatzbereiche

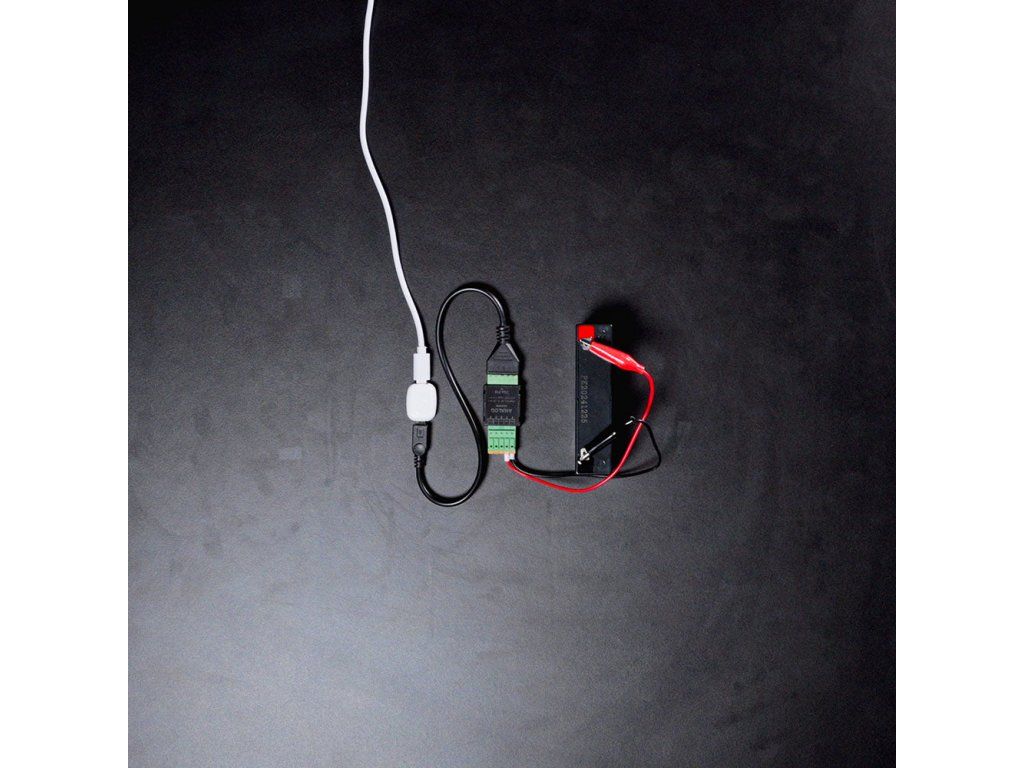

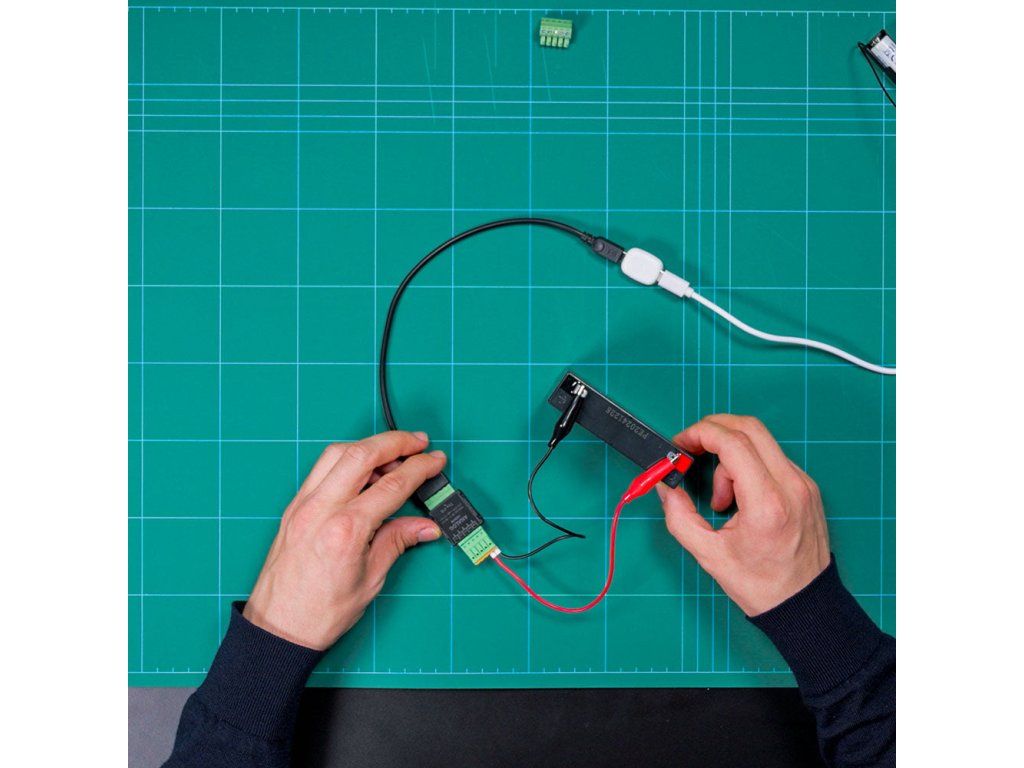

• Überwachung der Spannung von Batterien mit 4,2 V, 12 V oder 24 V
• Analogsensoren mit einem Ausgang von 0 bis 5 V
• Messung von Gleichspannungen bis 30 V an Spannungsquellen
• Projekte, in denen The Pill einen digitalen Ein- oder Ausgang bekommt

Wichtig vor dem Kauf

• Für die Verbindung mit The Pill wird das 5-Terminal Add-on benötigt. Ohne dieses lässt sich das Modul nicht anschließen.
• Gemessen wird Gleichspannung bis 30 V. Für Netzspannung ist es nicht vorgesehen.
• Die Messgenauigkeit beträgt ±2 % vom Messwert und 5 Digit.
• Die Klemmen IO2 und IO3 liegen auf dem Logikpegel 3,3 V und schalten bis 20 mA. Ein Relaisausgang ist das nicht.
• Die digitalen Eingänge sind Low-aktiv, die Schwellen liegen bei 0,83 V und 2,48 V, die höchste zulässige Spannung bei 3,3 V.
• Die Betriebstemperatur liegt bei 0 bis 40 °C, die Lagertemperatur bei -20 bis 40 °C.

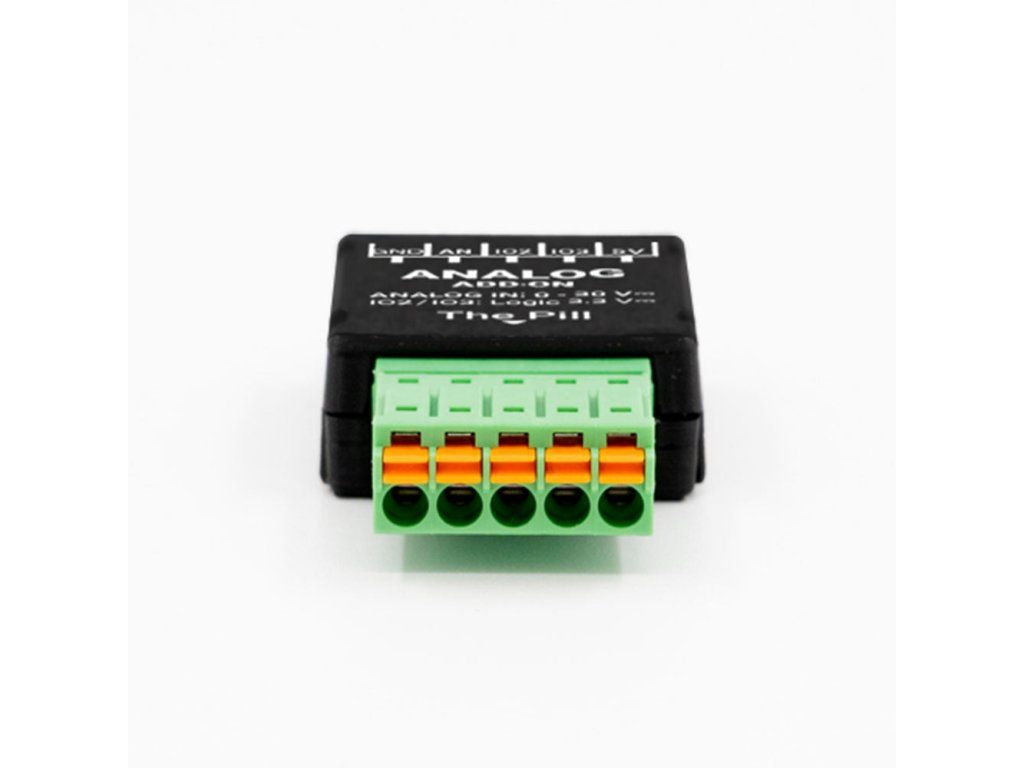

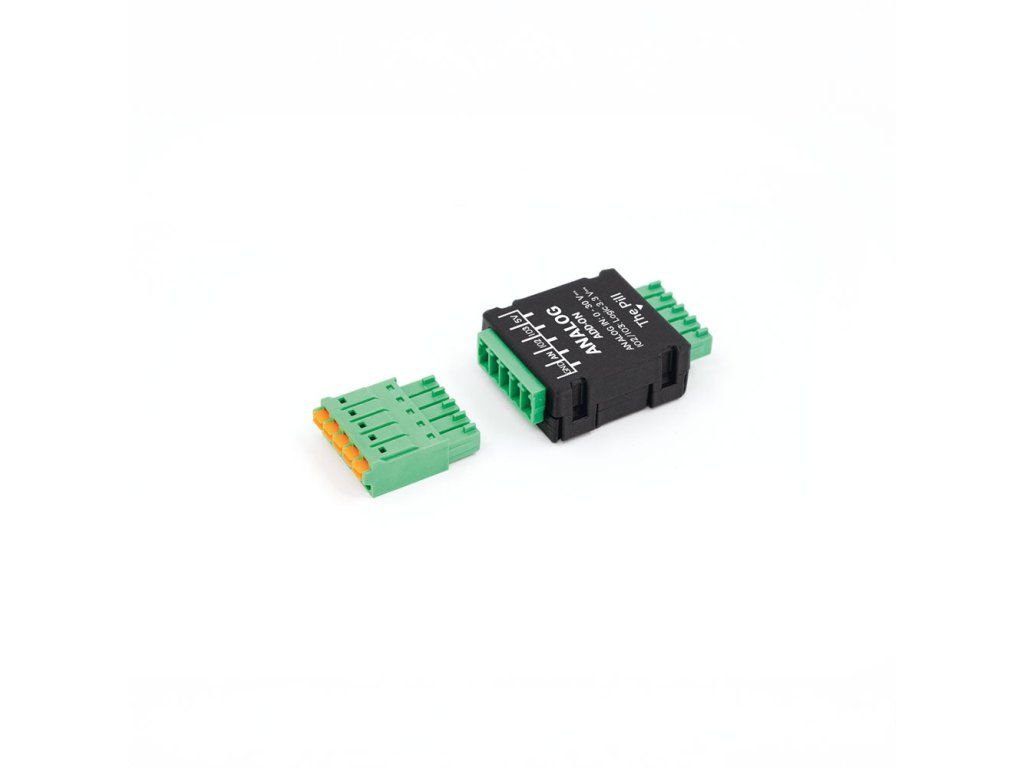

Anschlussklemmen

Fünf Klemmen, jede mit einer einzigen Aufgabe. Das ist die gesamte Verdrahtung des Moduls.

⚠️ Die digitalen Eingänge sind low-aktiv. Aktiv sind sie unter 0,83 V, inaktiv über 2,48 V, die höchste zulässige Spannung beträgt 3,3 V. Das ist die umgekehrte Logik zu der, die die meisten erwarten, und der häufigste Grund, warum ein Eingang scheinbar nicht reagiert.

Häufige Fragen

Reicht dieses Modul allein?
Nein. Für die Verbindung mit The Pill wird das 5-Terminal Add-on benötigt.

Kann ich damit Netzspannung messen?
Nein. Der Bereich liegt bei 0 bis 30 V Gleichspannung.

Wofür sind die Klemmen IO2 und IO3?
Sie stellen sie als digitalen Eingang oder Ausgang mit Logikpegel 3,3 V ein.

Kann ich damit einen Sensor versorgen?
Ja, dafür gibt es die Klemme 5V. Dieselbe Klemme kann auch The Pill versorgen.

Wie genau misst es?
Es sind ±2 % vom Messwert und 5 Digit.

Analog 0-30V oder 5-Terminal Add-on?

Die Frage ist falsch gestellt, und das sollte man vor der Bestellung wissen. Es sind keine Alternativen, eines ohne das andere lässt sich nicht an den The Pill anschließen.

Wenn Sie eine Batterie oder Quelle bis 30 V überwachen, bestellen Sie beide Teile zusammen. Genügen Ihnen Temperatur oder ein Signal bis 2,5 V, reicht der 5-Terminal Add-on allein.
