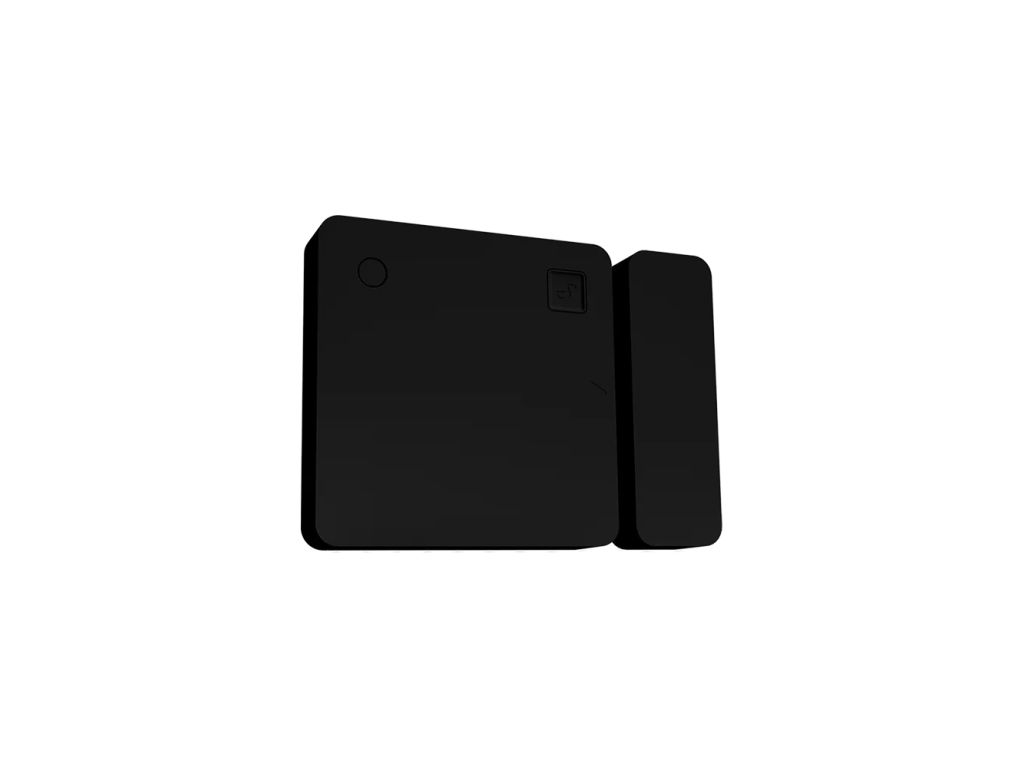

SHELLY BLU Door/Window ZB Tür- und Fenstersensor Zigbee und Bluetooth mit Neigungs- und Helligkeitsmessung, schwarz

Produktdetailbeschreibung

Der Shelly BLU Door/Window ZB überwacht, ob Tür oder Fenster offen sind, und misst dazu den Kippwinkel und das Umgebungslicht. Die Bestellbezeichnung lautet SBDW-103C, und der Sensor arbeitet mit Zigbee 3.0 und Bluetooth 5 LE, wobei beides gleichzeitig laufen kann.

Ist das etwas für Sie?

• Ja, wenn Sie ein Zigbee-Netz haben und den Sensor dort einbinden wollen.
• Ja, wenn Sie dabei nicht auf Bluetooth verzichten wollen.
• Ja, wenn Ihnen offen und geschlossen nicht reicht und Sie wissen wollen, ob das Fenster gekippt ist.
• Nein, wenn Sie das Modell ohne Zigbee suchen. Das ist ein eigenes Produkt mit der Bezeichnung SBDW-002C.

Auf einen Blick

• Zigbee 3.0 und Bluetooth 5 LE, im gleichzeitigen Betrieb
• Erkennung von Öffnen und Schließen über einen Reedkontakt
• Messung des Neigungswinkels bei Dreh- und Kippfenstern
• Helligkeitsmessung für Automatisierungen abhängig vom Umgebungslicht
• Unterstützung für BTHome und einen verschlüsselten Modus
• Versorgung über eine 3 V CR2032, die im Lieferumfang enthalten ist
• Batterielebensdauer fünf Jahre
• Sensor 35 x 35 x 7 mm und Magnet 35 x 12 x 7 mm, Gewicht 10 g und 8 g

Funktionen

Interessant ist das Verhalten beim Kippen. Wird ein Kippfenster geöffnet, sendet der Sensor zuerst sofort das Ereignis samt Helligkeit und Batteriestand, zwei Sekunden später kommt der Neigungswinkel dazu, und anschließend prüft er den Winkel alle acht Sekunden und meldet nur Änderungen. Im regulären Betrieb sendet er sonst bei jedem Wechsel zwischen den Zuständen offen und geschlossen. Dazu kommt ein Beacon-Modus, in dem Zustand, Helligkeit und Batteriestand alle dreißig Sekunden gemeldet werden. Die Batterielebensdauer kann dadurch deutlich sinken.

Steuerung und Kommunikation

Fünf schnelle Tastendrücke aktivieren die Zigbee-Kopplung, danach blinkt die Leuchte eine Minute lang zweimal alle zwei Sekunden. Vier schnelle Tastendrücke schalten den Kopplungsmodus ein, die Leuchte blinkt dann einmal alle zwei Sekunden. Wird die Taste dreißig Sekunden gehalten, setzt sich der Sensor auf Werkseinstellungen zurück. Für Bluetooth-Automationen stehen BTHome und ein verschlüsselter Modus bereit, unterstützt werden die Reihen Shelly Plus, Gen3, Gen4 und Pro. Zeitpläne, Webhooks, Skripte und MQTT unterstützt der Sensor nicht.

Montage und Anwendung

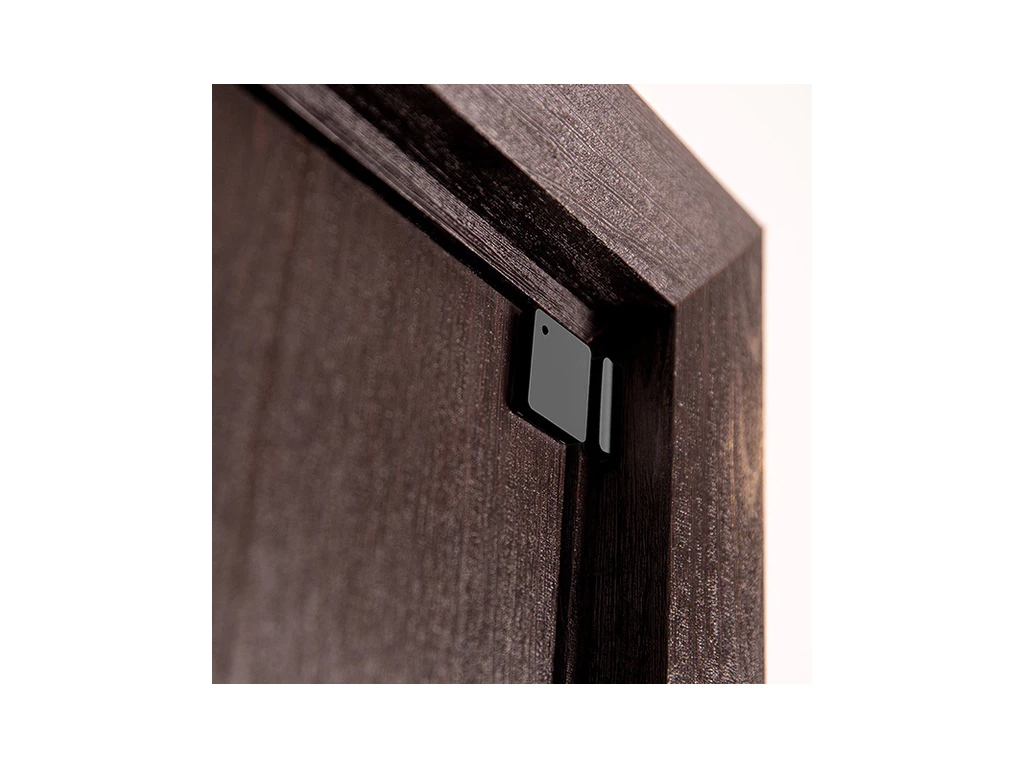

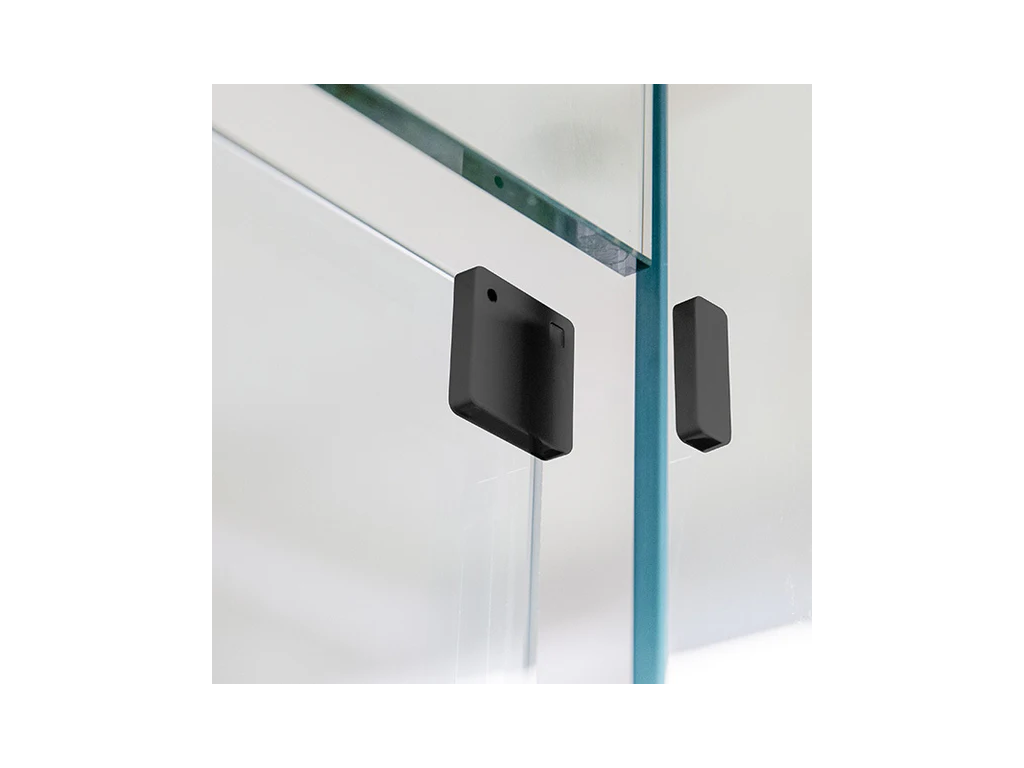

Sensor und Magnet werden mit dem beiliegenden doppelseitigen Klebepad befestigt. Das Gerät ist nur für den Innenbereich bestimmt.

• die Flächen von Sensor und Magnet müssen bündig sein
• andernfalls setzen Sie Unterlegstücke ein, damit die Ausrichtung stimmt
• der Sensor misst 35 x 35 x 7 mm, der Magnet 35 x 12 x 7 mm
• die CR2032 liegt bei
• Betriebstemperatur -20 bis 40 °C, Luftfeuchte 30 bis 70 % RH

Ausstattung

• Zwei Funkwege zugleich, Zigbee 3.0 und Bluetooth 5 LE. Der Sensor muss sich nicht entscheiden, er meldet über beide.
• Winkelsensor, nicht nur offen und geschlossen. Er unterscheidet den gekippten vom weit geöffneten Flügel.
• Helligkeitssensor im selben Gehäuse. Ein Ereignis trägt Zustand, Helligkeit und Zellenspannung.
• Prozessor EFR32MG27 mit 768 kB Speicher. Deshalb schafft er zwei Funkwege und Verschlüsselung gleichzeitig.
• Offenes Format BTHome. Die Daten liest auch ein System, das von Shelly noch nie gehört hat.
• Schwarze Ausführung und Klebepad im Lieferumfang. Auf dunklem Rahmen fällt der Sensor nicht auf.

Was Sie noch brauchen

• Ein Gerät, das dem Sensor zuhört. Ein Zigbee-Netz oder ein Gerät der Reihen Shelly Plus, Gen3, Gen4 und Pro. Allein warnt der Sensor niemanden.
• Ein System für die Logik. Der Sensor hat weder Zeitpläne noch Webhooks, Skripting oder MQTT, die Regeln laufen auf der Gegenstelle.
• Geduld beim gekippten Flügel. Das Öffnen meldet er sofort, den Winkel erst zwei Sekunden später, danach prüft er ihn alle acht Sekunden und meldet nur Änderungen.
• Eine Ebene zwischen Sensor und Magnet. Die Stirnflächen sollen bündig sein, ein Höhenunterschied wird unterlegt.
• Eine Ersatzzelle 3 V CR2032. Fünf Jahre gelten im normalen Betrieb, nicht im Beacon-Modus.
• Einen trockenen Innenraum, -20 bis 40 °C und 30 bis 70 % RH. Ins Freie gehört der Sensor nicht.

Einsatzbereiche

• Fenster und Türen, bei denen auch die Kippstellung erkannt werden soll
• Szenen nach dem Tageslicht, da der Sensor auch die Helligkeit meldet
• Wohnungen, Einfamilienhäuser und Mehrfamilienhäuser
• kleinere Büros, Läden und Betriebe
• Behörden, Schulen und Hochschulen

Wichtig vor dem Kauf

• Das Modell mit dem Kürzel ZB ist ein anderes Produkt als der Shelly BLU Door/Window ohne Zigbee. Es sind zwei eigene Produkte, SBDW-103C und SBDW-002C.
• Ein Zigbee-Netz brauchen Sie nur, wenn Sie den Sensor über Zigbee nutzen wollen. Bluetooth steht daneben weiterhin zur Verfügung.
• Der Beacon-Modus meldet den Zustand alle dreißig Sekunden, wodurch sich die Batterielebensdauer deutlich verkürzen kann.
• Zeitpläne, Webhooks, Skripte und MQTT unterstützt der Sensor nicht. Verschlüsselung dagegen schon.
• Versorgt wird er von einer 3 V CR2032 mit einer Lebensdauer von fünf Jahren.
• Das Gerät ist nur für den Innenbereich bestimmt, die Betriebstemperatur liegt bei -20 bis 40 °C und die Luftfeuchte bei 30 bis 70 % RH.
• Eine IP-Schutzart und der größte Abstand zwischen Magnet und Sensor sind nicht belegt.

Taste und Kopplung

Die gesamte Bedienung liegt in einer Taste. Die Zahl der Drücke entscheidet, wohin der Sensor wechselt, und die Leuchtanzeige bestätigt es.

Schließt in dieser Minute niemand die Kopplung ab, kehrt der Sensor in den normalen Betrieb zurück und der Vorgang wird wiederholt. Die Reichweite beträgt 10 m im Gebäude und 30 m im Freien für beide Funkwege, Wände und Metall verkürzen sie.

Häufige Fragen

Muss es Zigbee sein oder reicht Bluetooth?
Beides funktioniert, und dazu der gleichzeitige Betrieb. Die Wahl liegt bei Ihnen.

Wie starte ich die Zigbee-Kopplung?
Mit fünf schnellen Tastendrücken. Die Leuchte blinkt danach eine Minute lang zweimal alle zwei Sekunden.

Erkennt er ein gekipptes Fenster?
Ja. Neben den Zuständen offen und geschlossen meldet er den Neigungswinkel, den er alle acht Sekunden prüft.

Liegt die Batterie bei?
Ja, eine 3 V CR2032. Ihre Lebensdauer beträgt fünf Jahre.

Wie setze ich ihn zurück?
Die Taste dreißig Sekunden halten.

Worauf Sie bei der Wahl achten

Im Sortiment stehen zwei Sensoren mit fast gleichem Namen, die sich in einem einzigen, aber wesentlichen Punkt unterscheiden.

Die schwarze Ausführung trägt die EAN 3800238072636. Dasselbe Gerät gibt es weiß unter EAN 3800238072612 und braun unter EAN 3800238072650. ⛔ Wenn Sie Zigbee brauchen, entscheiden das Kürzel ZB im Namen und der Typ SBDW-103C, nicht die Farbe.
