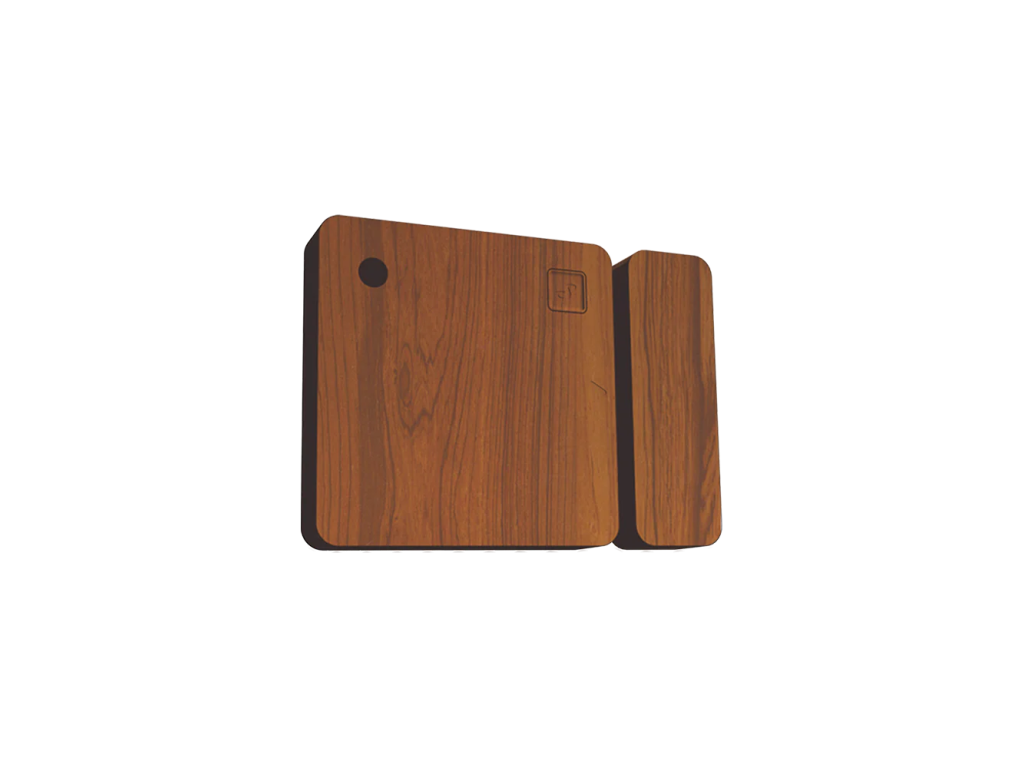

SHELLY BLU Door/Window ZB Tür- und Fenstersensor Zigbee und Bluetooth mit Neigungs- und Helligkeitsmessung, braun

Produktdetailbeschreibung

Ein gewöhnlicher Magnetkontakt kennt nur geschlossen und offen. Der Shelly BLU Door/Window ZB misst zusätzlich den Winkel und erkennt so auch ein zum Lüften gekipptes Fenster. Die Bestellbezeichnung lautet SBDW-103C, es handelt sich um die braune Ausführung.

Ist das etwas für Sie?

Drei Fragen entscheiden.

• Ob Sie die Lüftungsstellung des Fensters kennen müssen. Für zwei Zustände allein genügt ein einfacher Kontakt.
• Ob die unterstützten Geräte passen, also die Reihen Shelly Plus, Gen3, Gen4 und Pro.
• Ob es um einen Innenraum geht. Für anderes ist der Sensor nicht vorgesehen.

Auf einen Blick

• Unterscheidung von geschlossen, offen und gekippt über den Winkel
• Meldung von Helligkeit und Batteriestand
• Zigbee 3.0 und Bluetooth 5 LE im gleichzeitigen Betrieb
• BTHome und ein verschlüsselter Modus
• Versorgung über eine 3 V CR2032, die beiliegt
• Batterielebensdauer fünf Jahre
• Sensor 35 x 35 x 7 mm, Magnet 35 x 12 x 7 mm
• Prozessor EFR32MG27 und 768 kB Speicher

Funktionen

Ein gekipptes Fenster meldet der Sensor in zwei Schritten. Zuerst kommt beim Öffnen sofort das Ereignis mit Helligkeit und Batteriestand, zwei Sekunden später folgt der Neigungswinkel. Danach prüft er den Winkel alle acht Sekunden und sendet nur, wenn er sich geändert hat. Beim normalen Öffnen und Schließen sendet er bei jedem Zustandswechsel. Wer die Messwerte auch ohne Bewegung des Fensters empfangen möchte, kann in den Beacon-Modus wechseln, in dem Zustand, Helligkeit und Batteriestand alle dreißig Sekunden kommen. Die Batterielebensdauer kann sich dadurch deutlich verkürzen.

Steuerung und Kommunikation

Bedient wird der Sensor über eine einzige Taste, entscheidend ist die Anzahl der Tastendrücke. Vier schnelle Tastendrücke schalten den Kopplungsmodus ein, fünf starten die Zigbee-Kopplung, und dreißig Sekunden Halten setzen den Sensor auf Werkseinstellungen zurück. Die Leuchte unterscheidet die Modi, nach vier Drücken blinkt sie einmal alle zwei Sekunden, nach fünf zweimal, jeweils eine Minute lang. Auf der Bluetooth-Seite stehen BTHome und ein verschlüsselter Modus bereit, unterstützt werden die Reihen Shelly Plus, Gen3, Gen4 und Pro. Zeitpläne, Webhooks, Skripte und MQTT unterstützt der Sensor nicht.

Montage und Anwendung

Zur Befestigung dient ein beiliegendes doppelseitiges Klebepad. Wichtig ist die Ausrichtung.

• die Flächen von Sensor und Magnet sollen bündig sein, andernfalls wird unterlegt
• die Reichweite beträgt bis zu 10 m innen und bis zu 30 m außen, für Zigbee wie für Bluetooth gleich
• die tatsächliche Reichweite hängt von den örtlichen Gegebenheiten ab
• Betriebstemperatur -20 bis 40 °C, Luftfeuchte 30 bis 70 % RH
• beim Batteriewechsel kommt eine neue 3 V CR2032 hinein, das Verschlucken einer Lithium-Knopfzelle ist lebensgefährlich

Ausstattung

• Zigbee 3.0 und Bluetooth 5 LE, beides zugleich. Der Sensor meldet ins Zigbee-Netz und sendet gleichzeitig über Bluetooth.
• Reedkontakt für offen und geschlossen. Die Grundlage, die unabhängig von der Flügelstellung arbeitet.
• Lagesensor für den Kippwinkel. Sie erkennen, ob das Fenster nur gekippt oder wirklich offen ist.
• Helligkeitssensor. Die Meldung trägt neben dem Zustand auch die Helligkeit, so lassen sich Tag und Nacht unterscheiden.
• Format BTHome und verschlüsselter Modus. Offene Daten, aber nicht für jeden in Reichweite.

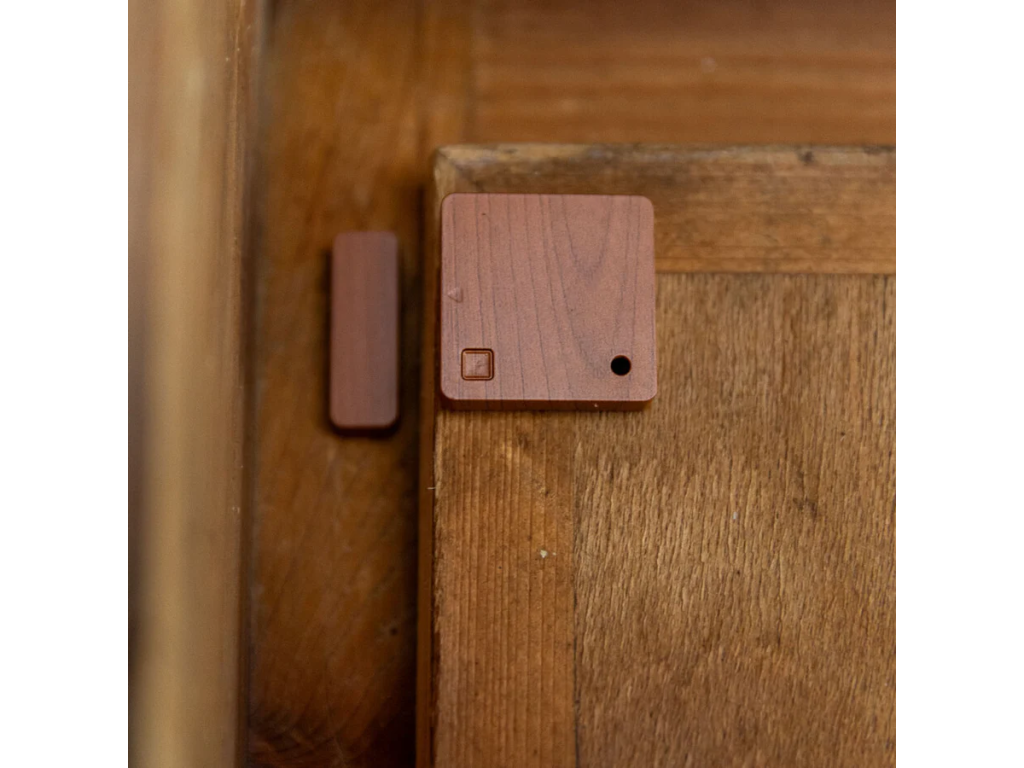

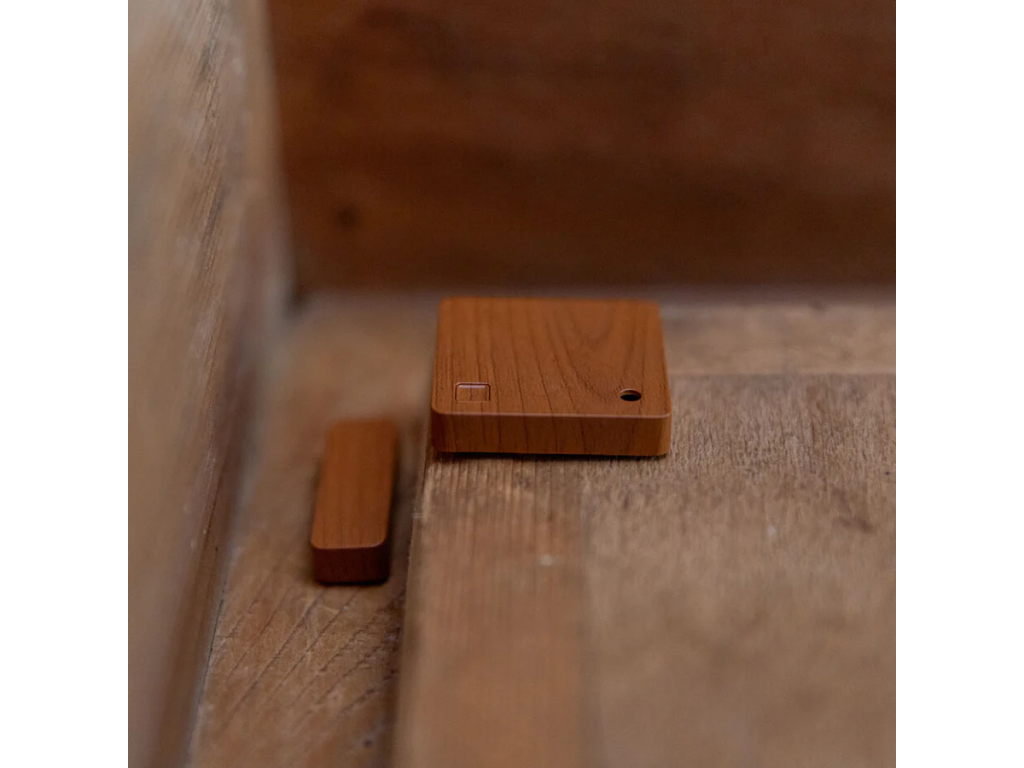

• Braune Ausführung, Zelle 3 V CR2032 und Klebepad im Lieferumfang. Auf Holzrahmen fällt der Sensor nicht auf, die Montage dauert eine Minute.

Was Sie noch brauchen

• Eine Gegenstelle, die den Sensor aufnimmt. Ein Zigbee-Netz oder ein Gerät der Reihen Shelly Plus, Gen3, Gen4 und Pro. Der Sensor selbst schaltet nichts und ruft niemanden.
• Einen Ort für die Regeln. Zeitpläne, Webhooks, Skripting und MQTT hat der Sensor nicht, die Automatisierung läuft auf der Gegenstelle.
• Eine staub- und fettfreie Klebefläche. Das mitgelieferte Pad hält auf sauberem, trockenem Untergrund, auf staubigem Rahmen löst es sich.
• Gegebenenfalls Unterlagen für den Magneten. Die Stirnflächen von Sensor und Magnet sollen bündig sein, ein Unterschied wird ausgeglichen.
• Eine Ersatzzelle 3 V CR2032. Die fünf Jahre gelten für den normalen Meldebetrieb, im Beacon-Modus meldet das Gerät alle dreißig Sekunden und die Zelle hält deutlich kürzer.
• Einen Platz im Innenraum, -20 bis 40 °C und 30 bis 70 % RH. Für den Außeneinsatz ist er nicht bestimmt.

Einsatzbereiche

• Fenster, bei denen das System die Lüftungsstellung erkennen soll
• etwa Heizung aus beim Lüften, sofern das System darauf reagieren kann
• Überwachung von Türen und Fenstern bei Abwesenheit
• Szenen, die auch auf die Helligkeit reagieren sollen
• Wohnungen, Büros, Läden, Behörden und Schulen

Wichtig vor dem Kauf

• Innenräume, Temperatur -20 bis 40 °C, Luftfeuchte 30 bis 70 % RH. Für andere Bedingungen ist der Sensor nicht ausgelegt.
• IP-Schutzart und größter Abstand zwischen Magnet und Sensor sind nicht belegt. Denken Sie daran bei Türen mit größerem Spiel.
• Eine 3 V CR2032 liegt bei, ihre Lebensdauer beträgt fünf Jahre.
• Wer den Beacon-Modus einschaltet, bekommt alle dreißig Sekunden eine Meldung, die Batterielaufzeit kann sich dadurch deutlich verkürzen.
• An Softwarefunktionen fehlen Zeitpläne, Webhooks, Skripte und MQTT. Der verschlüsselte Modus steht dagegen zur Verfügung.
• Unterstützt werden die Reihen Shelly Plus, Gen3, Gen4 und Pro.
• Verwechseln Sie das Gerät nicht mit dem Shelly BLU Door/Window ohne Kürzel ZB. SBDW-103C und SBDW-002C sind zwei eigene Produkte.

Taste und Signalisierung

Der Sensor hat weder Display noch Schalter, alles wird mit einer Taste eingestellt. An der Leuchtanzeige erkennen Sie, in welchem Modus Sie sich befinden.

Der Sensor misst 35 x 35 x 7 mm und wiegt 10 g, der Magnet 35 x 12 x 7 mm und 8 g. Die Reichweite beträgt 10 m im Gebäude und 30 m im Freien für Zigbee wie Bluetooth, je nach Hindernissen auf dem Weg.

Häufige Fragen

Erkennt er den Unterschied zwischen offen und gekippt?
Ja, er misst den Neigungswinkel und prüft ihn alle acht Sekunden.

Womit lässt er sich nutzen?
Er arbeitet mit Zigbee 3.0 und Bluetooth 5 LE im gleichzeitigen Betrieb sowie die Reihen Shelly Plus, Gen3, Gen4 und Pro als unterstützte Geräte.

Wie wird er montiert?
Mit dem beiliegenden doppelseitigen Klebepad. Die Flächen von Sensor und Magnet sollen bündig sein.

Was meldet er alles?
Den Zustand offen oder geschlossen, den Neigungswinkel, die Helligkeit und den Batteriestand.

Wie setze ich ihn zurück?
Die Taste dreißig Sekunden halten.

Braun, weiß oder schwarz

Alle drei Stücke sind dasselbe Gerät vom Typ SBDW-103C mit gleichem Funktionsumfang. Es unterscheidet sich nur die Gehäusefarbe, und die entscheidet darüber, ob der Sensor am Rahmen auffällt.

⛔ Achten Sie auf das Modell ohne das Kürzel ZB, Typbezeichnung SBDW-002C. Es sieht gleich aus, hat aber kein Zigbee und verbindet sich mit keinem Zigbee-Netz. Entscheidend sind Typ und EAN, nicht das Aussehen auf dem Foto.
