SHELLY BLU Door/Window ZB Tür- und Fenstersensor mit Neigungs- und Helligkeitsmessung, Zigbee, Bluetooth, weiß

Produktdetailbeschreibung

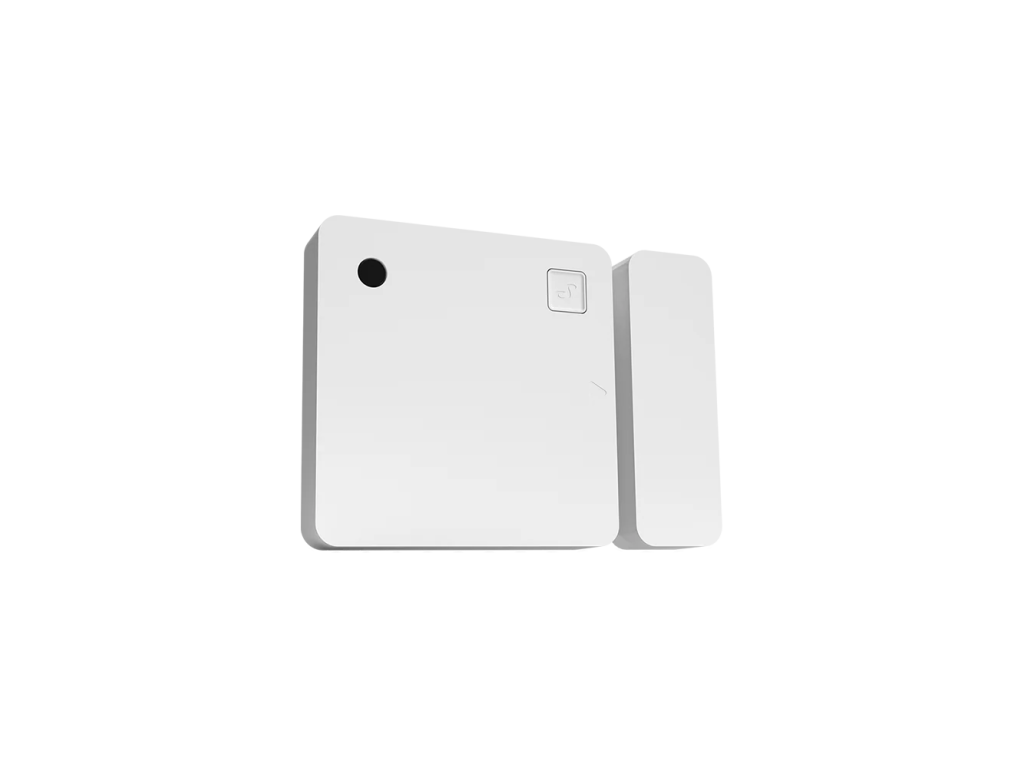

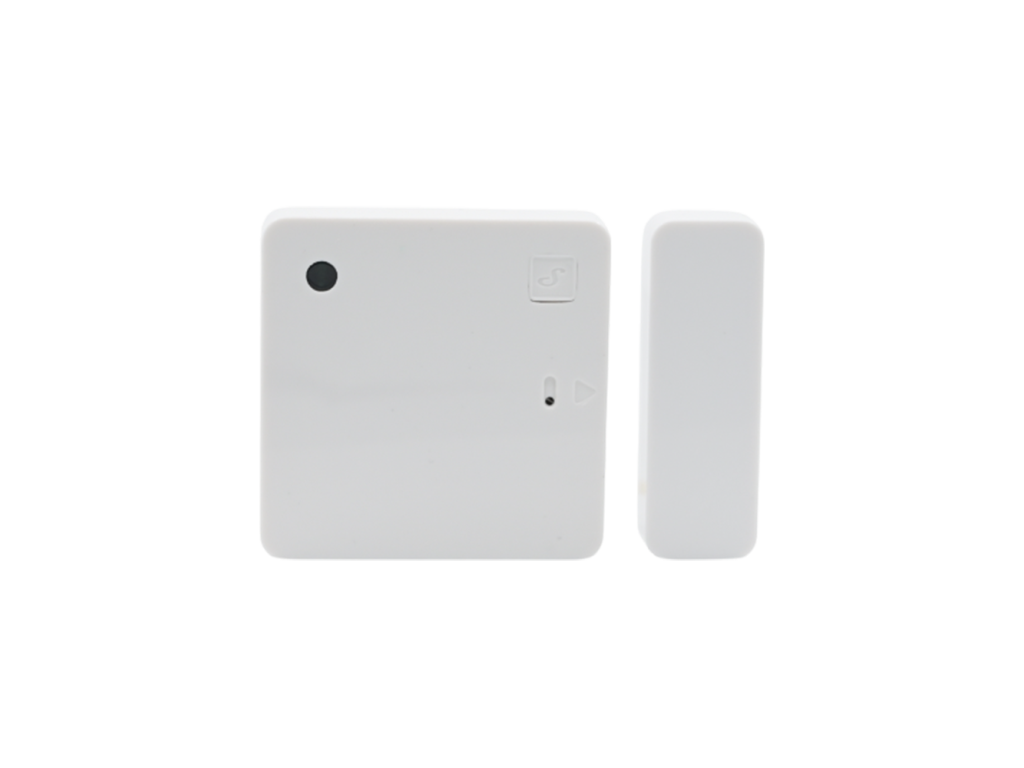

Die weiße Ausführung des Sensors Shelly BLU Door/Window ZB mit der Typbezeichnung SBDW-103C. Im Inneren sitzen drei Sensoren, ein Reedkontakt für das Öffnen, ein Lagesensor für die Neigung und ein Lichtsensor. Er ist ein Sensor zur Erkennung des Öffnens und Schließens von Tür oder Fenster mit Helligkeitsmessung.

Ist das etwas für Sie?

• Ja, wenn Sie nicht nur wissen wollen, dass das Fenster offen ist, sondern auch, ob es nur gekippt ist.
• Ja, wenn Ihnen der Helligkeitswert nützt, etwa für eine Szene nur bei Dämmerung.
• Ja, wenn Sie auf Zigbee setzen. Bluetooth bleibt daneben verfügbar.
• Nein, wenn Sie einen Sensor für den Außenbereich brauchen. Dieser gehört in den Innenbereich bei 30 bis 70 % Luftfeuchte.
• Nein, wenn Sie dauerhaft eine Meldung alle paar Sekunden wollen. Der Beacon-Modus verkürzt die Batterielaufzeit deutlich.
• Nein, wenn Sie das Modell ohne Zigbee brauchen. Das ist der eigenständige Shelly BLU Door/Window.

Auf einen Blick

• Reedkontakt für Öffnen und Schließen
• Lagesensor für den Kippwinkel
• Lichtsensor für Szenen nach dem Umgebungslicht
• Zigbee 3.0 und Bluetooth 5 LE im gleichzeitigen Betrieb
• BTHome und ein verschlüsselter Modus
• Reichweite 10 m innen und 30 m außen
• 3 V CR2032 im Lieferumfang, Lebensdauer fünf Jahre
• Prozessor EFR32MG27 und 768 kB Speicher

Funktionen

Drei Sensoren bedeuten drei Größen, mit denen sich automatisieren lässt. Der Reedkontakt sagt, ob geschlossen ist. Der Lagesensor liefert den Winkel, sodass sich ein weit geöffnetes Fenster von einem zum Lüften gekippten unterscheiden lässt. Der Lichtsensor gibt die Helligkeit aus, nach der sich eine Szene nur bei Dämmerung starten lässt. Dazu stehen zwei Sendebetriebsarten bereit:

• regulär, dabei meldet sich der Sensor bei jedem Zustandswechsel. Beim gekippten Fenster schickt er das Ereignis sofort, den Winkel zwei Sekunden später, danach prüft er den Winkel alle acht Sekunden und meldet nur Änderungen.
• Beacon, dabei meldet er Zustand, Helligkeit und Batteriestand alle dreißig Sekunden. Die Batterielebensdauer kann sich dadurch deutlich verkürzen.

Steuerung und Kommunikation

Auf der Bluetooth-Seite steht BTHome bereit, sodass die Daten des Sensors auch Systeme lesen, die mit diesem Format arbeiten. Dazu kommt ein verschlüsselter Modus. Unterstützt werden die Reihen Shelly Plus, Gen3, Gen4 und Pro. Am Gehäuse sitzt eine einzige Taste, sie dient der Kopplung und dem Zurücksetzen auf Werkseinstellungen. Fünf schnelle Drücke starten die Zigbee-Kopplung, was die Leuchte eine Minute lang mit einem doppelten Blinken alle zwei Sekunden bestätigt, vier Drücke schalten den Kopplungsmodus mit einfachem Blinken ein, und dreißig Sekunden Halten bedeuten die Rückkehr zu den Werkseinstellungen. Zeitpläne, Webhooks, Skripte und MQTT unterstützt der Sensor nicht.

Montage und Anwendung

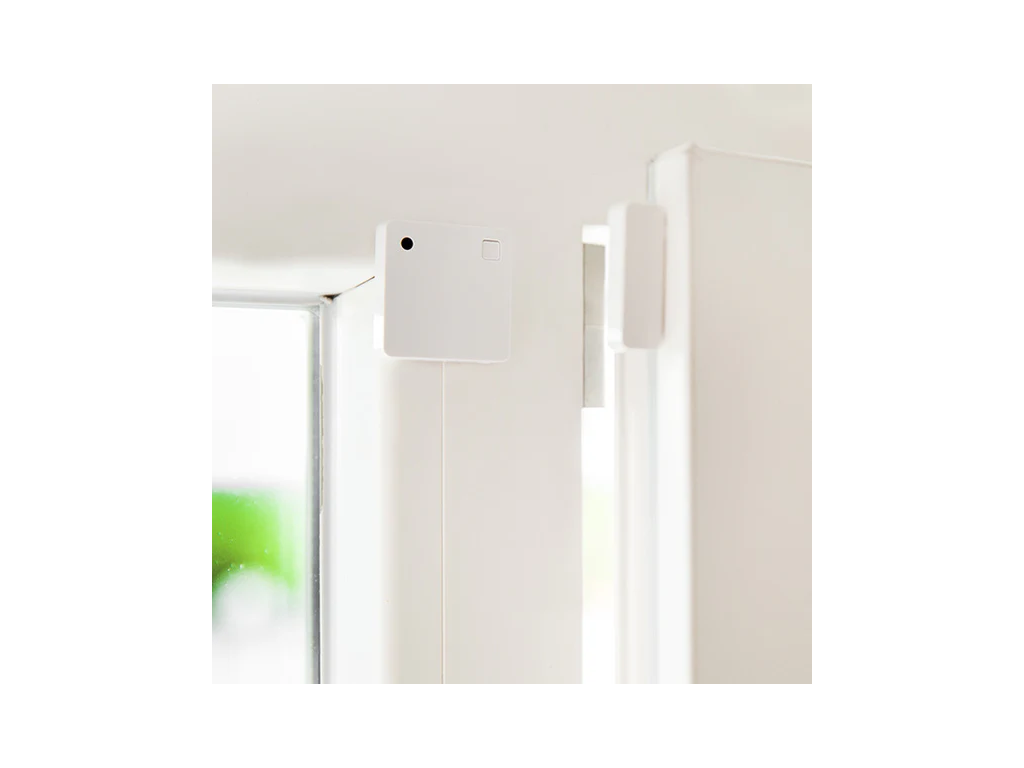

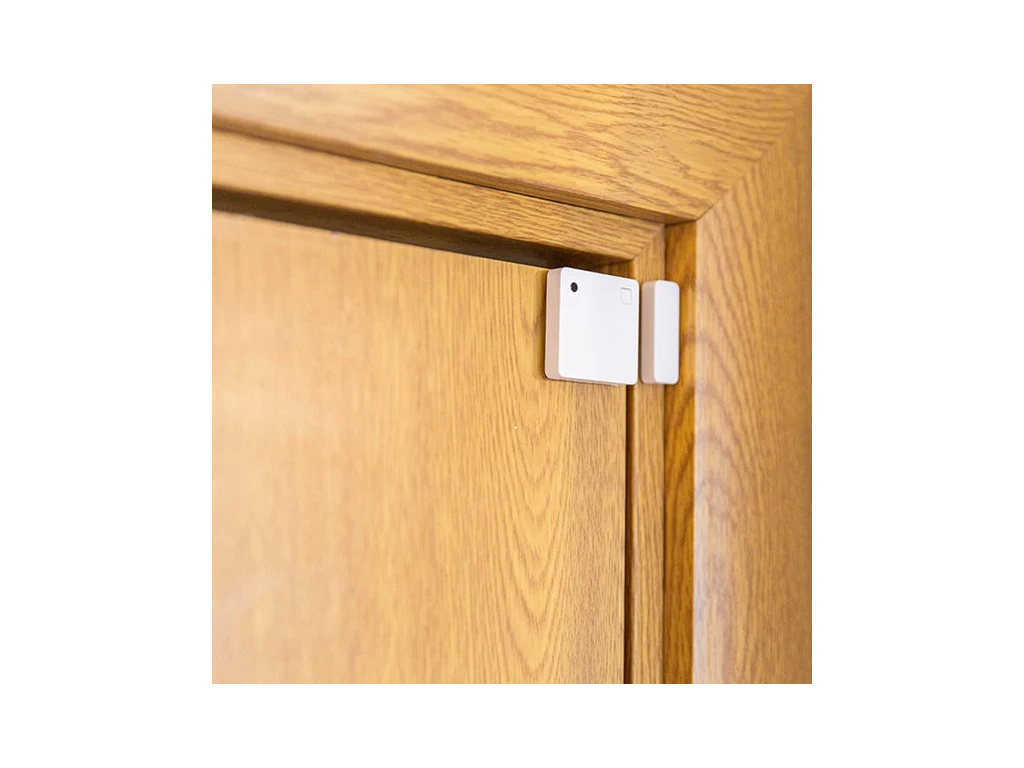

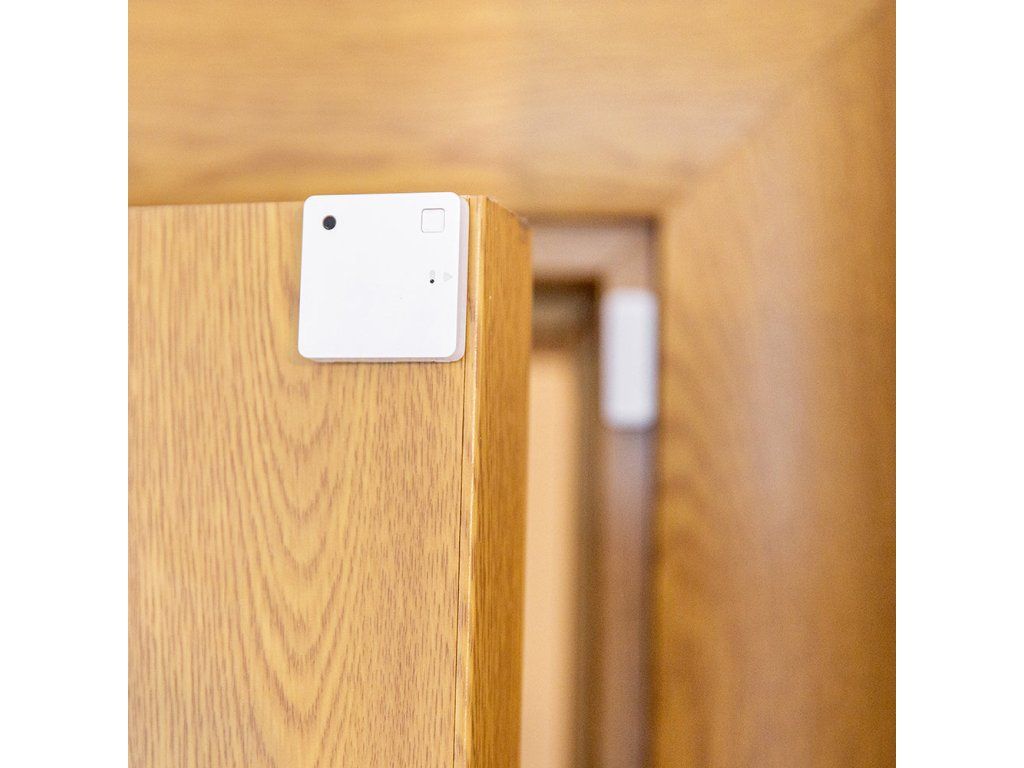

Sensor und Magnet werden mit dem beiliegenden doppelseitigen Klebepad befestigt. Die Flächen von Sensor und Magnet müssen bündig sein, andernfalls sind Unterlegstücke einzusetzen, damit die Ausrichtung stimmt. Der Sensor misst 35 x 35 x 7 mm, der Magnet 35 x 12 x 7 mm, die Gewichte betragen 10 g und 8 g. Die CR2032 liegt bei, beim Wechsel kommt eine neue 3 V CR2032 hinein. Beim Umgang mit Lithium-Knopfzellen besteht die Gefahr des Verschluckens, in Haushalten mit kleinen Kindern lohnt daher ein Blick auf das sichere Verschließen des Batteriefachs. Das Gerät ist ausschließlich für den Innenbereich bestimmt.

Ausstattung

• Zigbee 3.0 und Bluetooth 5 LE gleichzeitig. Es ist keine Wahl zwischen beiden, beide laufen parallel.
• Drei Sensoren in einem Gerät. Reedkontakt, Lagesensor für den Winkel und Helligkeitssensor.
• Prozessor EFR32MG27 und 768 kB Speicher. Rechenleistung, die ein Sensor dieser Klasse sonst nicht hat.
• BTHome und verschlüsselter Modus. Die Daten lesen auch Systeme außerhalb von Shelly, aber nicht beliebige.
• Zelle 3 V CR2032 im Lieferumfang. Lebensdauer fünf Jahre, nichts wird zugekauft.
• Doppelseitiges Klebepad im Lieferumfang. Sensor und Magnet werden geklebt, nicht gebohrt.

Was Sie noch brauchen

• Ein Zigbee-Netz oder ein Shelly-Gerät in Reichweite. Unterstützt werden die Reihen Shelly Plus, Gen3, Gen4 und Pro. Ohne Gegenstelle hat der Sensor niemanden, dem er meldet.
• Einen Ort für die Automatisierung. Der Sensor hat weder Zeitpläne noch Webhooks, Skripting oder MQTT, die Logik muss anderswo liegen.
• Unterlagen zum Ausrichten. Die Flächen von Sensor und Magnet sollen in einer Ebene liegen, sonst wird unterlegt.
• Eine entfettete, trockene Fläche. Das Klebepad hält nur auf sauberem Rahmen und sauberem Flügel.
• Eine Ersatzzelle 3 V CR2032. Im Beacon-Modus verkürzt sich die fünfjährige Lebensdauer deutlich.
• Einen Innenraum mit -20 bis 40 °C und 30 bis 70 % RH. Eine andere Verwendung nennt die Anleitung nicht.

Einsatzbereiche

• Überwachung offener Türen und Fenster
• Sicherheit, wenn das Öffnen eine Reaktion auslösen soll
• Energiesparen, etwa Heizung aus beim Lüften
• Szenen nach der Helligkeit und nach dem Fensterzustand
• Wohnungen, Büros, Läden, Behörden und Schulen

Wichtig vor dem Kauf

• Das Kürzel ZB unterscheidet dieses Modell vom Shelly BLU Door/Window ohne Zigbee. Es sind eigene Modelle, SBDW-103C und SBDW-002C.
• Zigbee und Bluetooth können gleichzeitig laufen, ein Zigbee-Netz ist also keine Voraussetzung.
• Zeitpläne, Webhooks, Skripte und MQTT unterstützt der Sensor nicht. Den verschlüsselten Modus dagegen schon.
• Im Beacon-Modus wird der Zustand alle dreißig Sekunden gemeldet, die Batterielebensdauer kann sich dadurch deutlich verkürzen.

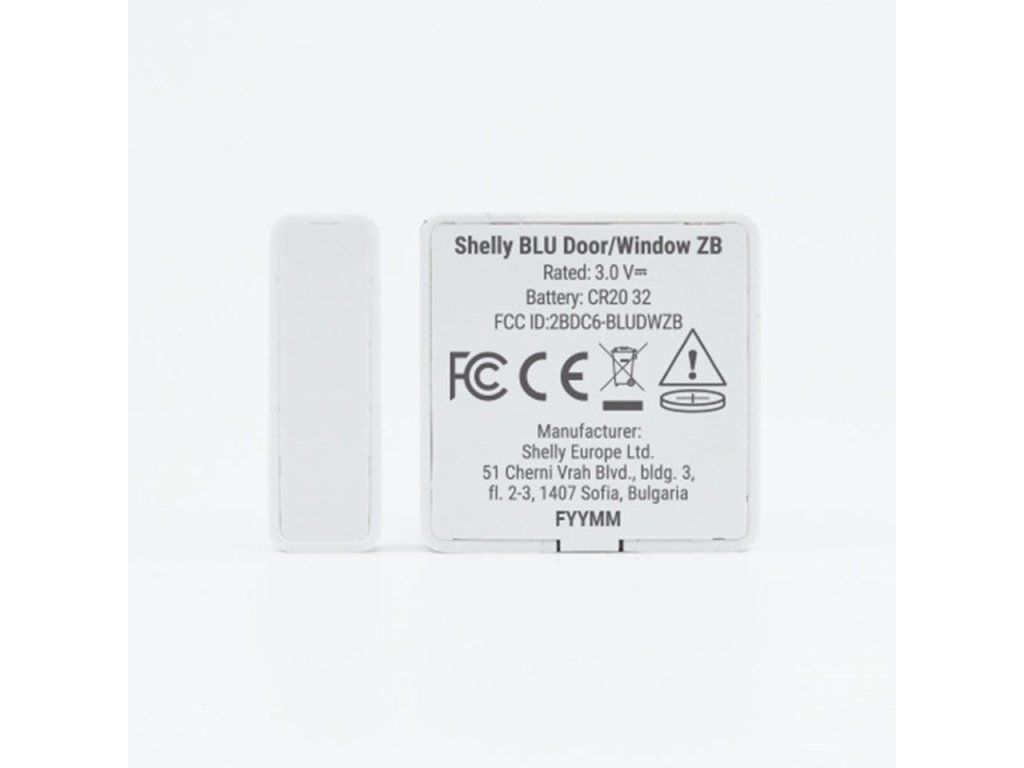

• Versorgt wird er von einer 3 V CR2032, die beiliegt, mit einer Lebensdauer von fünf Jahren.
• Der Sensor gehört ausschließlich in den Innenbereich, Temperatur -20 bis 40 °C und Luftfeuchte 30 bis 70 % RH.

Taste und Leuchtanzeige

Am Gehäuse sitzt eine einzige Taste, alles läuft über die Zahl der Drücke. Die Leuchtanzeige sagt Ihnen, wo Sie gelandet sind.

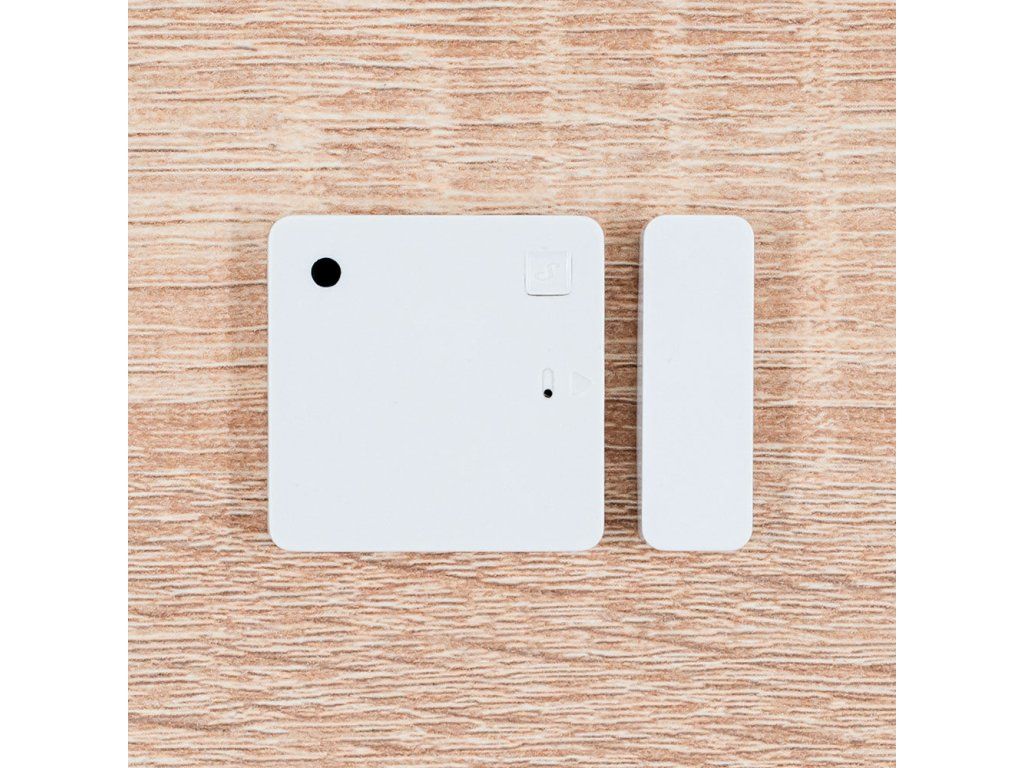

Maße beim Kleben: Sensor 35 x 35 x 7 mm und 10 g, Magnet 35 x 12 x 7 mm und 8 g. Die Reichweite beträgt 10 m im Gebäude und 30 m im Freien, für Zigbee wie für Bluetooth gleich, stets nach den örtlichen Bedingungen.

Häufige Fragen

Wie viele Sensoren stecken darin?
Drei. Ein Reedkontakt, ein Lagesensor und ein Lichtsensor.

Brauche ich Zigbee?
Nein. Der Sensor beherrscht Zigbee 3.0 und Bluetooth 5 LE auch gleichzeitig.

Wie weit reicht er?
Es sind 10 m innen und 30 m außen, abhängig von den örtlichen Gegebenheiten.

Welche Batterie kommt beim Wechsel hinein?
Eine neue 3 V CR2032.

Wie starte ich die Zigbee-Kopplung?
Mit fünf schnellen Tastendrücken. Die Leuchte blinkt danach eine Minute lang zweimal alle zwei Sekunden.

Welche ZB-Ausführung

Das Gerät ist in allen drei Fällen dasselbe, Typ SBDW-103C. Es entscheidet die Rahmenfarbe.

⛔ Das Modell ohne das Kürzel ZB ist ein anderes Produkt, Typ SBDW-002C, und hat kein Zigbee. Bei der Bestellung entscheiden Typbezeichnung und EAN, nicht der ähnliche Katalogname.
