SHELLY BLU TRV 2-PACK Intelligenter Thermostatkopf, Bluetooth

Produktdetailbeschreibung

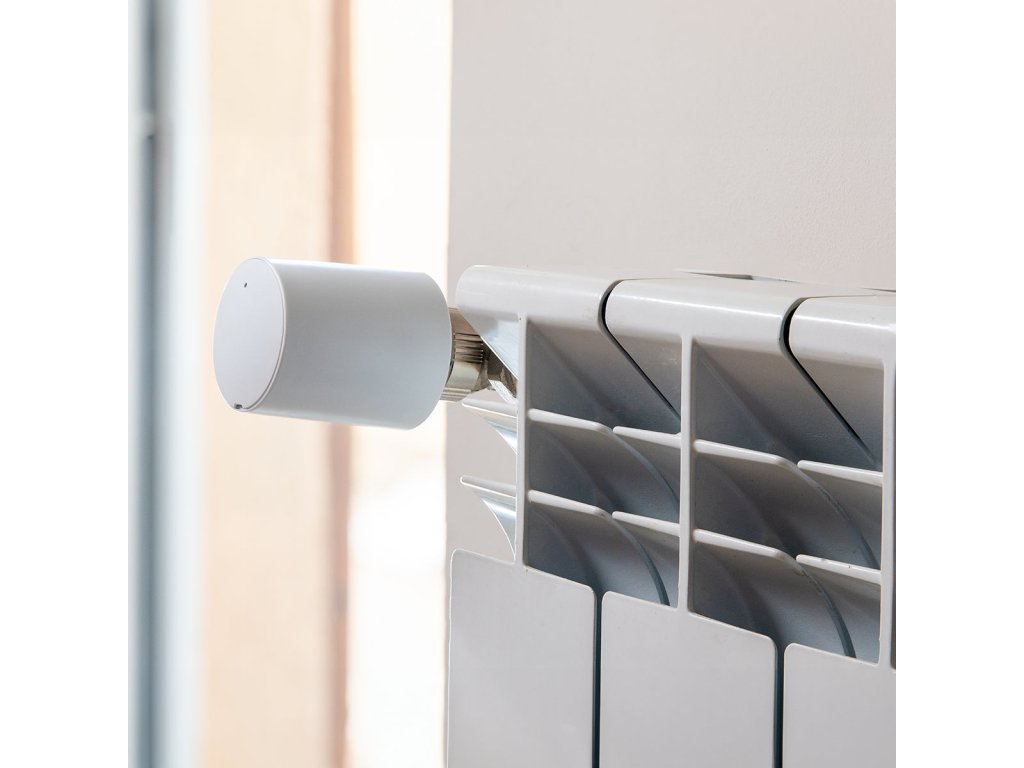

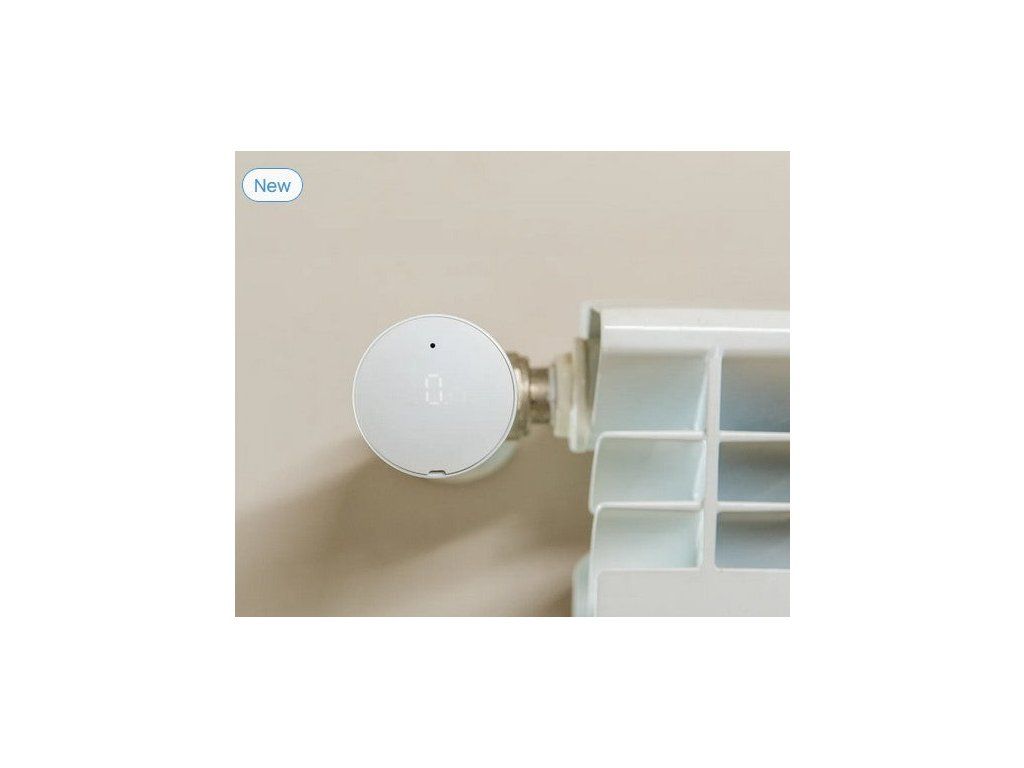

Zwei Heizkörper brauchen zwei Köpfe, ein Gateway genügt aber. So ist dieses Set zusammengestellt. Darin liegen ein Paar Thermostatköpfe Shelly BLU TRV vom Modell SBTR-001AEU und dazu ein Shelly BLU Gateway Gen3. Beide Köpfe teilen es sich. Jeder Kopf nimmt den Platz eines mechanischen Thermostatkopfes an seinem Heizkörper ein, verfolgt die Temperatur in seinem Raum und öffnet und schließt das Ventil mit einem eigenen Antrieb. Die Solltemperatur geben Sie zwischen 4 und 30 Grad Celsius vor, ändern lässt sie sich am Drehring des Kopfes, am Telefon oder über einen Zeitplan. Das Gateway, das Sie in einen USB-Anschluss stecken, bindet beide Köpfe ins Netzwerk ein und nimmt insgesamt fünf davon auf, es lassen sich also später weitere ergänzen.

Ist das etwas für Sie?

Ja in diesen Fällen:

• Sie statten zwei Heizkörper aus und möchten jeden davon eigenständig regeln
• Sie möchten das Gateway nicht zweimal beschaffen, beide Köpfe melden sich am selben an
• Sie beginnen mit zwei Räumen und möchten Platz für weitere Köpfe freihalten
• an den Heizkörpern sitzen Thermostatventile mit dem Maß M30 x 1,5 oder solche, für die ein Adapter im Karton liegt
• Sie möchten die Temperatur auch von Hand am Kopf ändern, wenn das Telefon nicht zur Hand ist
• Sie wünschen in jedem Raum einen eigenen Tagesverlauf, im Schlafzimmer vormittags kühl und im Arbeitszimmer ab dem Morgen warm
• Sie rechnen damit, später einen Fensterkontakt oder ein zweites Thermometer abseits der Strahlungswärme zu ergänzen

Nein in diesen Fällen:

• Sie haben nur einen Heizkörper, dafür ist das Set SHELLY BLU TRV Singl mit einem Kopf und einem Gateway bestimmt
• Sie wollen drei Heizkörper bestücken, dafür gibt es das Set SHELLY BLU TRV 3-PACK mit drei Köpfen und einem Gateway
• Sie möchten über ein Gateway mehr als fünf Heizkörper versorgen, dann wird ein zweites Gateway nötig
• am Heizkörper fehlt ein Thermostatventil mit beweglichem Stift, den Tausch übernimmt ein Heizungsfachbetrieb
• Sie suchen etwas für dauerhaft feuchte Räume oder unter freiem Himmel, diese Köpfe sind allein für Innenräume bestimmt

Auf einen Blick

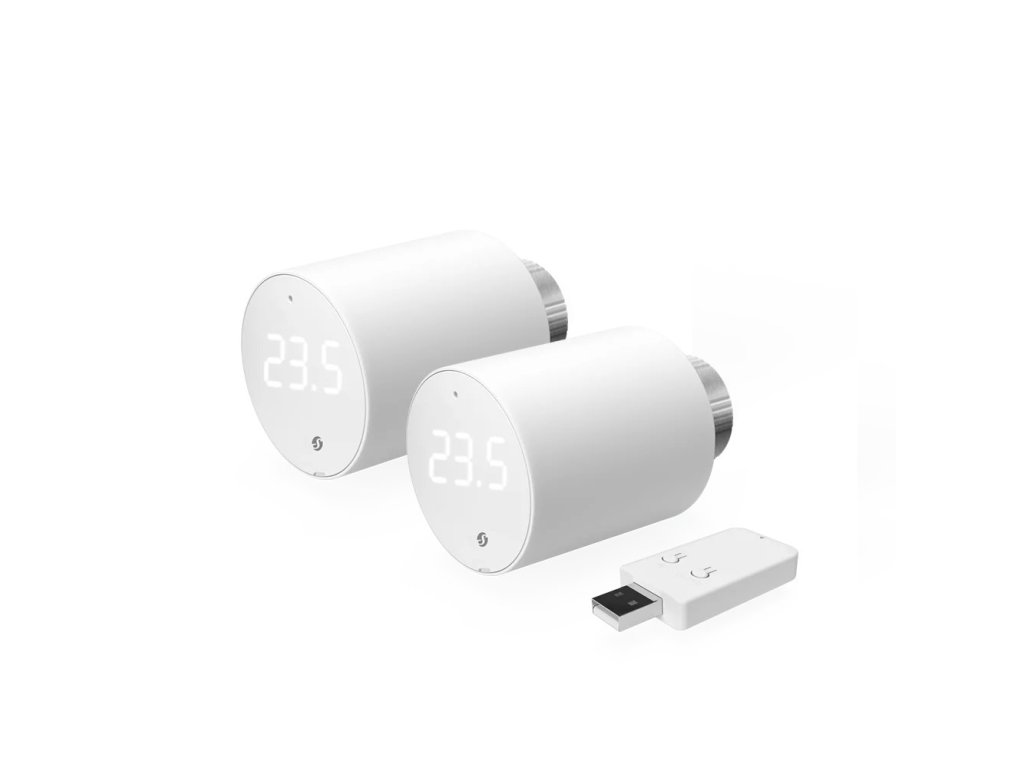

• ein Paar Thermostatköpfe Shelly BLU TRV vom Modell SBTR-001AEU und dazu ein Gateway, nämlich Shelly BLU Gateway Gen3
• beide Köpfe melden sich am selben Gateway an, das bis zu fünf davon aufnimmt
• Solltemperatur zwischen 4 und 30 Grad Celsius, jeder Schritt des Drehrings ändert sie um 0,1 Grad

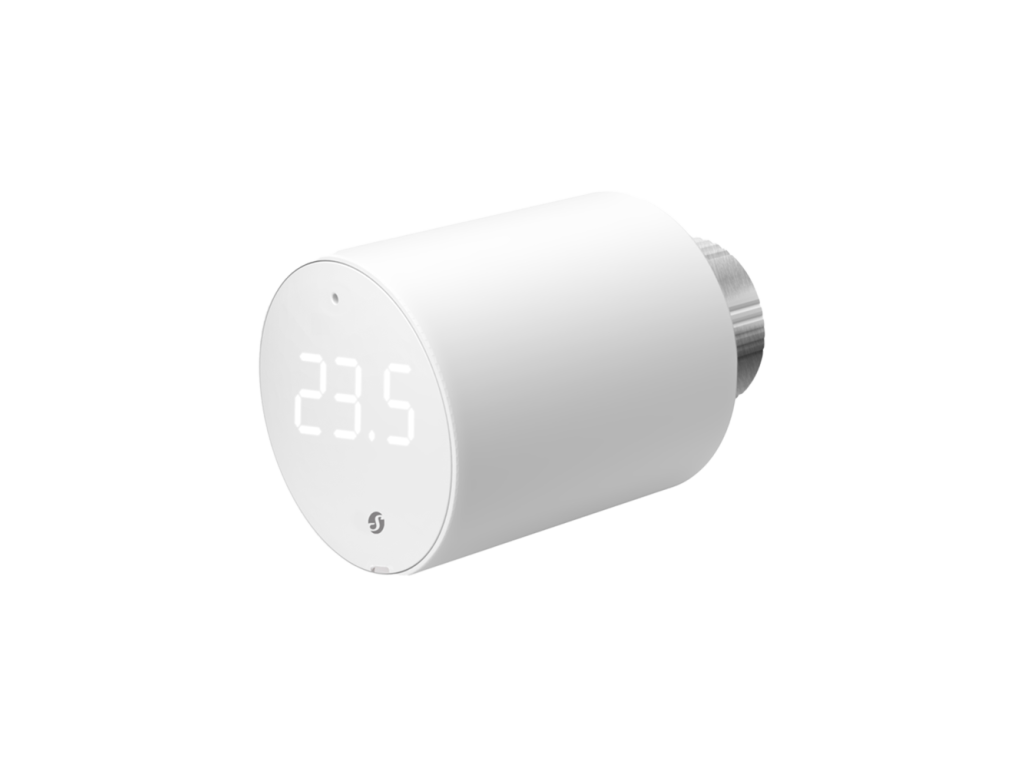

• dreistellige Siebensegmentanzeige an jedem der Köpfe
• Bluetooth und Zigbee in den Köpfen, um Wi-Fi kümmert sich das Gateway
• Boost öffnet das Ventil für die vorgegebene Minutenzahl ganz, also zu 100 Prozent
• Zeitpläne und Aktionen werden je Kopf gesondert eingerichtet
• externe Sensoren Shelly BLU Door/Window, BLU H&T Display ZB, BLU H&T ZB und BLU H&T
• jeder Kopf läuft mit zwei mitgelieferten AA-Zellen mit je 1,5 V
• ohne Adapter sitzt der Kopf auf einem Ventil mit dem Maß M30 x 1,5 und weitere Adapter liegen dabei

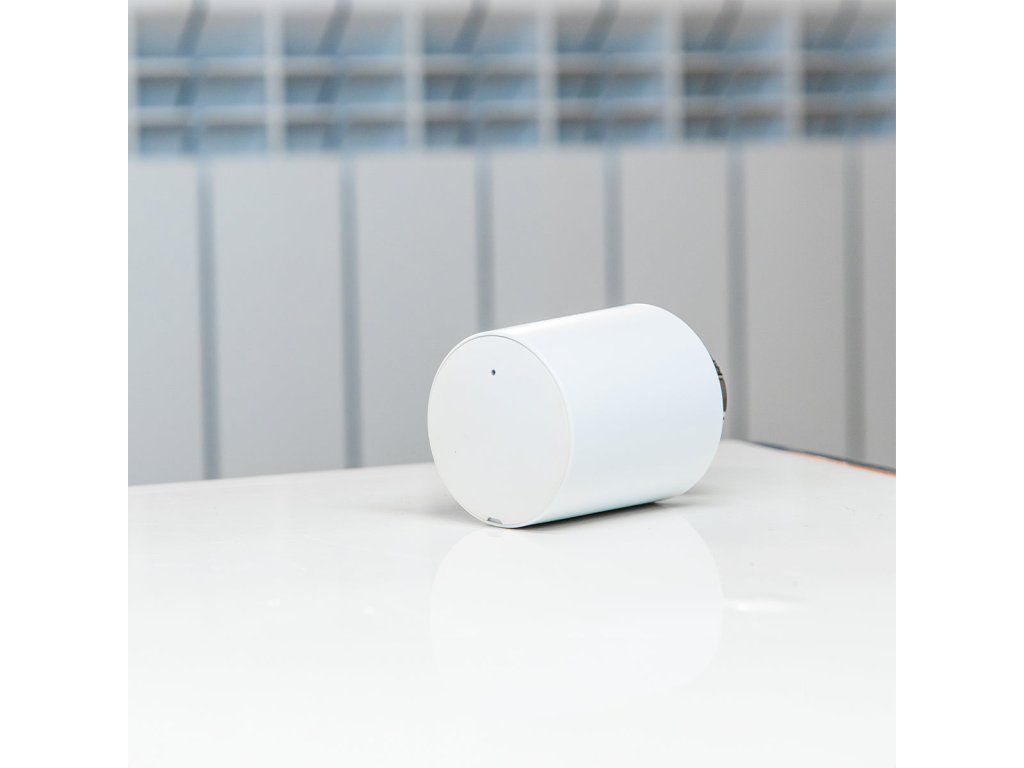

• Gewicht eines Kopfes 107 g, Befestigungsring aus vernickeltem Messing und weißes Kunststoffgehäuse
• Gateway mit den Maßen 60 x 27 x 11 mm für einen USB-A-Anschluss

Lieferumfang

• zwei Thermostatköpfe Shelly BLU TRV, Modell SBTR-001AEU
• ein Gateway, nämlich Shelly BLU Gateway Gen3 vom Modell S3GW-1DBT001
• AA-Zellen mit je 1,5 V, zwei je Kopf, ab Werk eingelegt
• eine Ventilplatte je Kopf
• Adapter RAV, RA, RAVL, Caleffi, Giacomini und M28 x 1,5
• Verlängerungsstifte zu den Adaptern

Funktionen

Beide Köpfe sind voneinander unabhängig. Jeder hat sein Thermometer, seine Solltemperatur und seinen Zeitplan, im Schlafzimmer kann also ein völlig anderer Tagesverlauf gelten als im Wohnzimmer, und dennoch sind beide mit demselben Gateway verbunden. Je Kopf werden der Batteriestand, die Signalstärke, die gemessene Temperatur und die Ventilöffnung von 0 bis 100 Prozent angezeigt und daran ist zu sehen, ob das Ventil nur leicht geöffnet ist oder ganz. Der Boost fährt das Ventil ganz auf, und zwar für so viele Minuten, wie Sie vorgeben, danach schließt er es wieder. Für die Erkennung offener Fenster stellen Sie Verzögerung, Ersatztemperatur und Dauer ein. Der Schutz gegen Festsitzen bewegt das Ventil wenigstens einmal in der Woche, damit es nicht blockiert. Das ausgeglichene Heizen stimmt die Ventilbewegungen so ab, dass der Kopf selbst weniger Strom braucht und die Temperatur angenehm bleibt. Bei abgeschalteter Funktion hat dagegen die Temperaturgenauigkeit Vorrang. Der leise Modus macht die Ventilbewegungen weniger hörbar. Der Temperaturversatz nimmt die Verfälschung heraus, die die Wärme des Kopfgehäuses in die Messung bringt, und die minimale Ventilstellung gibt in Prozent an, wie weit das Ventil mindestens geöffnet bleibt. Die automatische Kalibrierung berichtigt den Stellweg bei Bedarf selbst. Die Anzeige lässt sich um 180 Grad drehen, in acht Stufen abdunkeln oder sperren. Die Regelung nach externer Temperatur stellt den Kopf auf den Wert eines zugeordneten Sensors um, das eingebaute Thermometer bleibt dann außen vor. Ein eigener Modus für die Fußbodenheizung eignet sich, wenn ein Kopf keinen Heizkörper regelt, sondern einen Fußbodenheizkreis, wenn der Raum für seinen Heizkörper zu groß ist oder wenn die Luft um den Heizkörper herum schlecht zirkuliert.

Steuerung und Kommunikation

Ins Wi-Fi und in die App bindet das Gateway beide Köpfe ein. Sie stecken es in einen USB-A-Anschluss, es tauscht mit den Köpfen Daten über Bluetooth aus und macht sie in der App Shelly Smart Control erreichbar. Über das Gateway laufen auch das Zuordnen externer Sensoren und die Webverwaltung im Browser. Zusätzlich übernimmt das Gateway die Rolle eines Repeaters für Wi-Fi und bietet MQTT, Skripte und Webhooks. Unabhängig davon kann sich jeder Kopf unmittelbar in Ihrem Zigbee-Netz anmelden, diese Möglichkeit brachte die Firmware 1.3.2 und bei einer älteren Firmware beginnen Sie also mit der Aktualisierung. Am Kopf selbst liegt die Bedienung beim äußeren Drehring, darunter leuchtet die dreistellige Anzeige. Jeder Schritt des Drehrings ändert die Temperatur um 0,1 Grad, und nach drei Sekunden ohne weitere Drehung wird der Wert übernommen. Drehen Sie den Drehring zügig um mehr als 10 Schritte nach rechts, schaltet sich der Boost ein, und eine ebenso zügige Drehung um mehr als 10 Schritte nach links beendet ihn. Das Menü öffnen Sie mit kurzen Bewegungen abwechselnd in beide Richtungen und finden darin den Batteriestand, die Zahl der gekoppelten Bluetooth-Geräte, den Zustand des Zigbee-Netzes und die Fehlerzahl, von dort startet auch die Kopplung. Die Taste liegt auf der Rückseite und wird erst frei, nachdem Sie den Kopf von der Ventilplatte genommen haben. Ein Tastendruck startet die Bluetooth-Kopplung, drei Tastendrücke die Anmeldung im Zigbee-Netz, und wenn Sie die Taste 30 Sekunden halten, kehrt der Kopf in die Werkseinstellung zurück.

Montage und Anwendung

Am ersten Heizkörper gehen Sie den Ablauf vollständig durch und am zweiten wiederholen Sie ihn, setzen Sie aber nicht voraus, dass beide Ventile gleich sind. Auch in einer Wohnung können an den Heizkörpern zwei verschiedene Ventile sitzen. Begonnen wird damit, dass Sie die Wärmezufuhr abstellen und warten, bis der Heizkörper abgekühlt ist. Herunter kommt nur der alte Thermostatkopf, der metallene Ventilkörper und die Rohrverbindungen bleiben, wie sie sind. Beim Maß M30 x 1,5 sitzt die Ventilplatte unmittelbar auf dem Ventil, andernfalls gehört ein passender Adapter dazwischen, entweder aus dem Karton oder gesondert beschafft. Den Befestigungsring ziehen Sie mit den Fingern im Uhrzeigersinn fest, die Markierung auf der Platte muss dabei nach oben zeigen, und zum Schluss ziehen Sie ihn nur leicht mit einem Rollgabelschlüssel nach, niemals mit Gewalt. Ziehen Sie den Isolierstreifen aus dem Batteriefach, richten Sie den Kopf nach den Aussparungen aus, setzen Sie ihn auf und lassen Sie ihn mit einer Drehung im Uhrzeigersinn einrasten. Die Kalibrierung läuft von selbst an, in der Anzeige leuchtet dabei CAL, und der Antrieb fährt den Stellweg in beide Richtungen ab. Das Ergebnis sehen Sie als C0 bei Erfolg und als C1 bei einem Fehler. Läuft die Kalibrierung überhaupt nicht an, dann ist der Kopf auf der Platte vermutlich nicht ganz festgezogen. Endet sie bei einem Ventil mit Adapter mit einem Fehler, kann ein Verlängerungsstift aus dem Adaptersatz erforderlich sein. Schließt der Kopf das Ventil auch nach dem Einstellen der Temperatur auf das Minimum nicht vollständig, befestigen Sie eine Metallscheibe von der Größe einer kleinen Münze an der schwarzen Stößelspitze. Sitzen beide Köpfe auf den Heizkörpern, koppeln Sie sie mit dem Gateway. Empfohlen sind AA-Zellen aus Lithium-Eisendisulfid. Mit Akkus arbeitet der Kopf womöglich nicht, und verschiedene Typen oder Marken von Zellen werden nicht kombiniert.

Was Sie noch brauchen

• Das Gewinde beider Ventile vor der Montage klären. Ohne Adapter passt der Kopf auf M30 x 1,5. Der beiliegende Adapter deckt unter anderem Danfoss RA, RAV und RAVL, Caleffi, Giacomini M28 x 1,5, Herz, Comap und Slovarm ab.
• Einen Fremdadapter für seltenere Ventile. Oventrop M30 x 1,0 mit vier Nasen, Vaillant 30,5 mm, Ondal und Meges M38 x 1,5, Rossweiner M33 x 2,0 oder Gampper. Ein solcher Adapter liegt nicht bei.
• Vier Batterien AA 1,5 V als Vorrat. Der erste Satz liegt bei, doch es sind zwei Köpfe und jeder verbraucht zwei Batterien, die Laufzeit beträgt bis zu zwei Jahre.
• Einen Platz für das Gateway bis zehn Meter von beiden Heizkörpern. Im Paket liegt ein Gateway, beide Köpfe teilen es sich, es gehört also zwischen sie und nicht neben einen davon.
• Einen freien USB-A-Port für das Gateway. Es hat kein eigenes Netzteil, mit dem ausgeschalteten Rechner erlischt auch die Verbindung.
• Etwas Zeit nach der Montage für die Kalibrierung. Der Kopf vermisst den Ventilhub selbst und regelt erst danach.
• Zugang zu beiden Ventilen. Ein von Möbeln verbauter Heizkörper lässt sich schlecht bestücken und misst schlecht.

Einsatzbereiche

• Schlafzimmer und Kinderzimmer, in denen es nachts kühler sein soll als im Rest der Wohnung
• Wohnzimmer und Esszimmer, die in den Stunden geheizt werden, in denen die Familie zu Hause ist
• Bad und Flur, wo morgens kurz der Boost anläuft und den Rest des Tages eine niedrigere Temperatur genügt
• Arbeitszimmer und Büro, in denen nur während der Arbeitszeit geheizt wird
• zwei Heizkörper in einem großen Raum, die dieselbe Temperatur halten sollen
• Mietwohnung oder Ferienhaus, wo zwei Haupträume aus der Ferne schon vor dem Eintreffen angewärmt werden
• das erste Raumpaar einer schrittweisen Ausstattung, zu dem später weitere Köpfe hinzukommen

Anschluss am Ventil

Prüfen Sie jedes Ventil einzeln und richten Sie sich nach seiner Form, nicht nach der Marke am Ventilkörper. Ventile derselben Marke und mit demselben Nenngewinde können in der Geometrie voneinander abweichen, es kann also sein, dass ein Kopf ohne Adapter sitzt und der zweite schon einen braucht. Vergleichen Sie das Ventil daher von allen Seiten, nicht nur am Gewinde.

Wichtig vor dem Kauf

• Im Karton liegen zwei Köpfe und ein Gateway. Es ist für beide gemeinsam, ein zweites müssen Sie nicht beschaffen.
• Ein Gateway nimmt bis zu fünf Köpfe auf. Solange Sie nicht mehr als fünf Heizkörper haben, genügt das beiliegende.

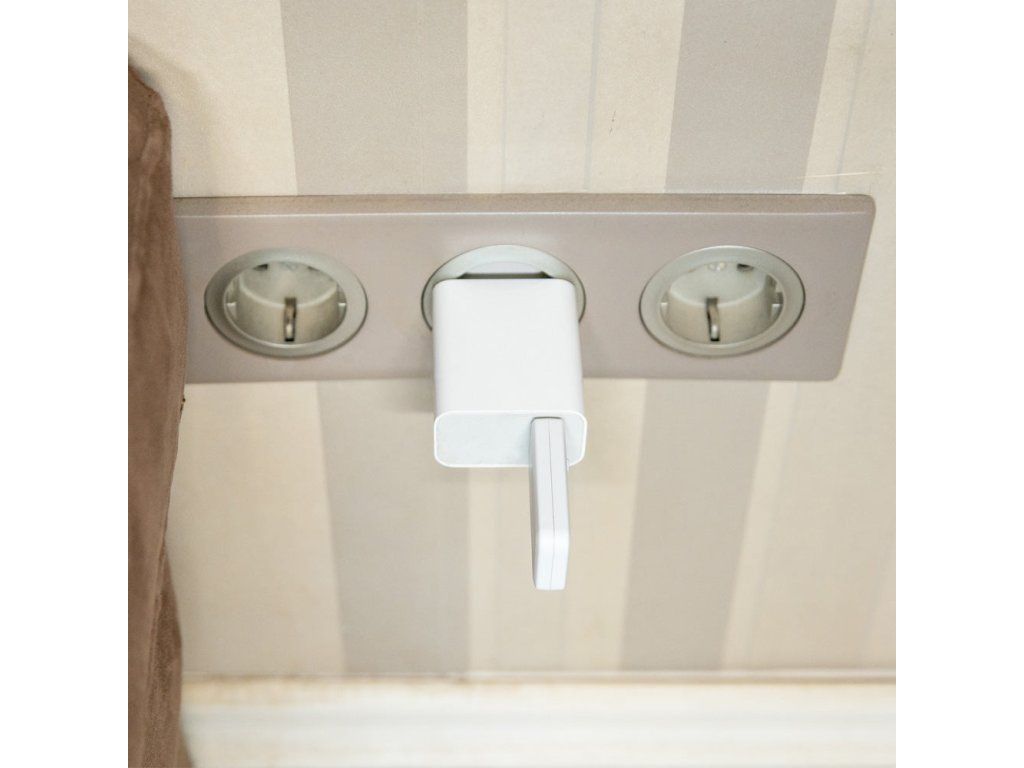

• Das Gateway arbeitet nur, wenn es eingesteckt ist. Rechnen Sie mit einem freien USB-A-Anschluss, der Strom führt, also einem Ladegerät, einer Steckdose mit USB oder einem anderen Gerät, und platzieren Sie das Gateway so, dass beide Köpfe es erreichen.
• Sehen Sie sich jedes der beiden Ventile einzeln an. Es kann sich zeigen, dass jeder Kopf einen anderen Adapter braucht.
• Ohne Adapter sitzt der Kopf auf einem Ventil mit dem Maß M30 x 1,5 und Adapter für gängige Ventile liegen dabei. Bei einzelnen Marken wird der Adapter gesondert beschafft.
• Herunter kommt nur der alte Thermostatkopf. Der metallene Ventilkörper und jede Rohrverbindung bleiben unberührt. Ohne Thermostatventil am Heizkörper ist der erste Schritt der Besuch eines Heizungsfachbetriebs.
• Beide Köpfe sind allein für Innenräume bestimmt. Sie dürfen nicht feucht werden und nicht verdeckt hinter einem Vorhang oder unter einer Verkleidung des Heizkörpers arbeiten.
• Die Umgebungstemperatur im Betrieb darf zwischen -20 und +60 Grad Celsius liegen, die relative Luftfeuchte zwischen 25 und 80 Prozent.
• Die Zellen im Karton können bis zu zwei Jahre reichen. Wie lange sie wirklich reichen, hängt von der Nutzung ab, und beide Köpfe halten nicht zwangsläufig gleich lange durch.
• Empfohlen sind AA-Zellen aus Lithium-Eisendisulfid. Mit Akkus arbeitet der Kopf womöglich nicht, und neue Zellen werden nicht mit alten kombiniert.
• Die Kalibrierung beginnt von selbst, sobald der Kopf auf der Ventilplatte sitzt. Ein nicht festgezogener Kopf lässt sie nicht anlaufen, und schwache Zellen können sie mit einem Fehler beenden.
• Die Anmeldung im Zigbee-Netz beherrscht der Kopf ab der Firmware 1.3.2 und Aktualisierungen der Firmware spielt der Anwender selbst ein.
• Zeitpläne und Aktionen werden über das Gateway eingerichtet, halten Sie es also eingesteckt. Von Hand am Kopf verstellen lässt sich die Temperatur auch dann, wenn das Gateway nicht eingesteckt ist.
• Ein Kopf regelt einen Heizkörper. Für einen Raum mit zwei Heizkörpern benötigen Sie beide Köpfe aus dem Set.

Häufige Fragen

Wie viele Gateways liegen im Karton?
Eines, und beide Köpfe teilen es sich. Ein zweites müssen Sie zu diesem Set nicht beschaffen.

Kann ich zu diesen beiden einen weiteren Kopf ergänzen?
Ja. An einem Gateway melden sich bis zu fünf Köpfe an, es bleibt also Platz für drei weitere. Der sechste verlangt ein zweites Gateway.

Müssen beide Heizkörper in einem Raum stehen?
Nein. Jeder Kopf misst und regelt seinen Heizkörper selbst. Wesentlich ist allein, dass beide das Gateway über Bluetooth erreichen.

Wie finde ich heraus, ob die Köpfe auf meine Ventile passen?
Nehmen Sie an jedem Heizkörper den alten Kopf herunter und vergleichen Sie beide Ventile auch nach der Form, nicht nur am Gewinde. Auf ein Ventil mit M30 x 1,5 passt der Kopf direkt, für Danfoss RAV, RA und RAVL, für Giacomini, Caleffi und bei M28 x 1,5 ist der Adapter im Karton dabei. Dieselbe Marke am Ventil bedeutet noch keine gleiche Form.

Liegen Batterien im Set?
Ja. Jeder Kopf läuft mit zwei AA-Zellen mit je 1,5 V, die ab Werk eingelegt sind. Bevor der Kopf auf der Ventilplatte sitzt, wird der Isolierstreifen aus dem Batteriefach gezogen.

Was tun, wenn die Kalibrierung nicht anläuft oder einen Fehler meldet?
Läuft sie gar nicht an, ist der Kopf meist auf der Ventilplatte nicht ganz festgezogen. Endet sie mit einem Fehler, können schwache Zellen dahinterstehen, und bei einem Ventil mit Adapter kann ein Verlängerungsstift aus dem Satz helfen.

Was geht ohne Gateway?
Am Drehring verstellen Sie die Temperatur unmittelbar am Heizkörper, und der Kopf richtet sich weiter nach seinem eigenen Thermometer. Den Kopf können Sie statt über das Gateway in einem kompatiblen Zigbee-System anmelden und dort steuern. Die App Shelly Smart Control, das Einrichten der Zeitpläne und das Zuordnen externer Sensoren laufen über das Gateway, es muss also eingesteckt und im Netz sein.

Warum sollte ich den Köpfen externe Sensoren hinzufügen?
Das eigene Thermometer gehört zum Kopf, sitzt also unmittelbar am Heizkörperventil. Ein Sensor Shelly BLU H&T in einiger Entfernung im Raum misst dort, wo Sie sich wirklich aufhalten, und der Kopf kann sich danach richten. Ein Sensor BLU Door/Window meldet ein offenes Fenster. Jedem Kopf werden die Sensoren gesondert zugeordnet, und das läuft über das Gateway.

Singl, 2-PACK oder 3-PACK?

Das Set Singl ist für einen einzigen Heizkörper gedacht. Das Set 2-PACK ist für zwei Heizkörper und lässt Platz für drei weitere Köpfe am selben Gateway. Das Set 3-PACK ist dafür gedacht, drei Heizkörper auf einmal auszustatten.
