SHELLY BLU TRV 3-PACK Intelligenter Thermostatkopf, Bluetooth

Produktdetailbeschreibung

Vernünftig heizen lässt sich nicht in einem einzigen Raum. Solange nur ein einziger Heizkörper einen eigenen Kopf trägt, bleibt der Rest der Wohnung davon abhängig, wer zuletzt am mechanischen Kopf gedreht hat. Dieses Set ist für drei Räume gleichzeitig gedacht. Darin liegen drei Thermostatköpfe Shelly BLU TRV, Modell SBTR-001AEU, und dazu ein gemeinsames Gateway, und zwar Shelly BLU Gateway Gen3. Die drei Köpfe teilen es sich. Jeder Kopf verfolgt die Temperatur an seinem Heizkörper, verstellt dessen Ventil mit eigenem Antrieb und hält den vorgegebenen Wert von 4 Grad bis 30 Grad Celsius. Am Gateway finden höchstens fünf Köpfe Platz, drei davon besetzen also drei Plätze und zwei bleiben frei für Heizkörper, die später dazukommen.

Ist das etwas für Sie?

Ja, wenn Sie:

• drei Heizkörper gleichzeitig ausstatten und jeden davon getrennt regeln wollen
• mit einem einzigen Gateway für ein ganzes Geschoss auskommen und es nicht zu jedem Kopf erneut kaufen möchten
• damit rechnen, dass ein vierter und ein fünfter Heizkörper an dasselbe Gateway noch hineinpassen
• jedem der drei Zimmer einen eigenen Tagesverlauf geben möchten, morgens etwa eine warme Küche und ein kühles Schlafzimmer
• begrüßen, dass die Temperatur jederzeit am Drehring des Kopfes und auch ohne Telefon verstellt werden kann
• an Ihren Heizkörpern Ventile mit dem Gewinde M30 x 1,5 haben oder solche, denen ein Adapter beiliegt
• den Köpfen später einen Fensterkontakt oder ein abseits des Heizkörpers platziertes Thermometer zuordnen möchten

Nein, wenn Sie:

• mit einem einzigen Heizkörper heizen, dem entspricht SHELLY BLU TRV Singl
• zwei Räume ausstatten, zu diesen gehört SHELLY BLU TRV 2-PACK
• am Heizkörper kein Thermostatventil mit beweglichem Ventilstift haben, dessen Tausch in die Hände eines Heizungsfachbetriebs gehört
• Köpfe für feuchte Räume oder für ein unbeheiztes Dach suchen, diese sind allein für trockene Räume im Haus gedacht

Auf einen Blick

• drei Köpfe SBTR-001AEU und dazu ein Gateway S3GW-1DBT001 unter dem Namen Shelly BLU Gateway Gen3
• alle drei Köpfe melden sich an einem Gateway, das fünf davon trägt
• Zieltemperatur von 4 Grad bis 30 Grad Celsius, der Drehring verschiebt sie um 0,1 Grad

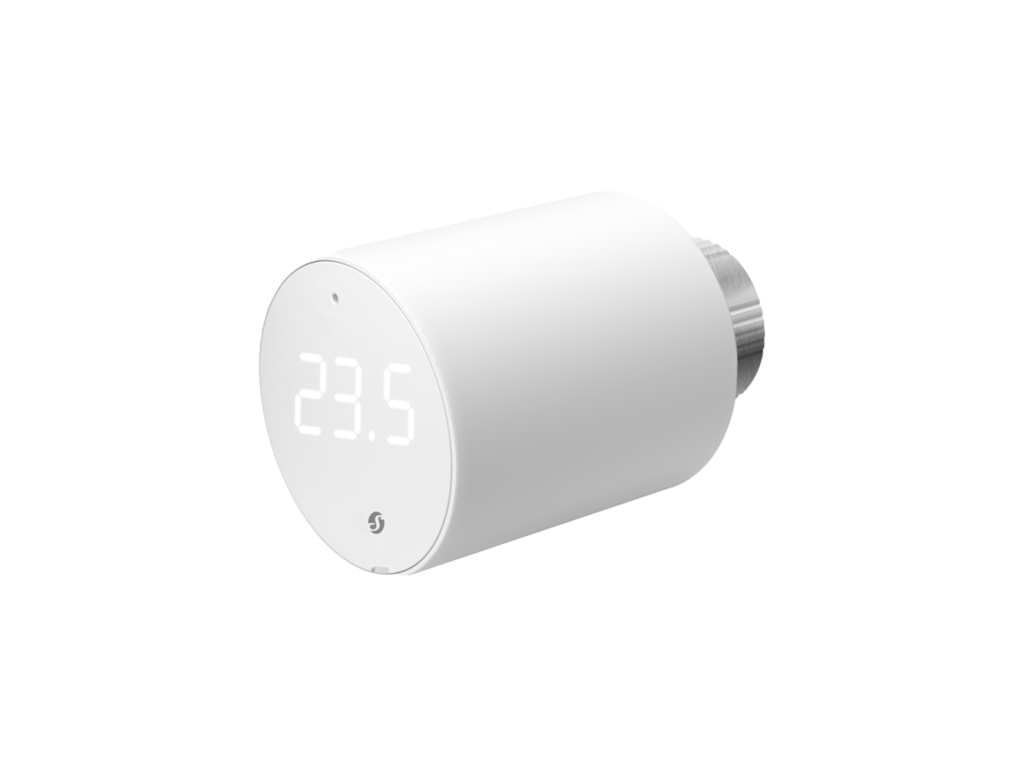

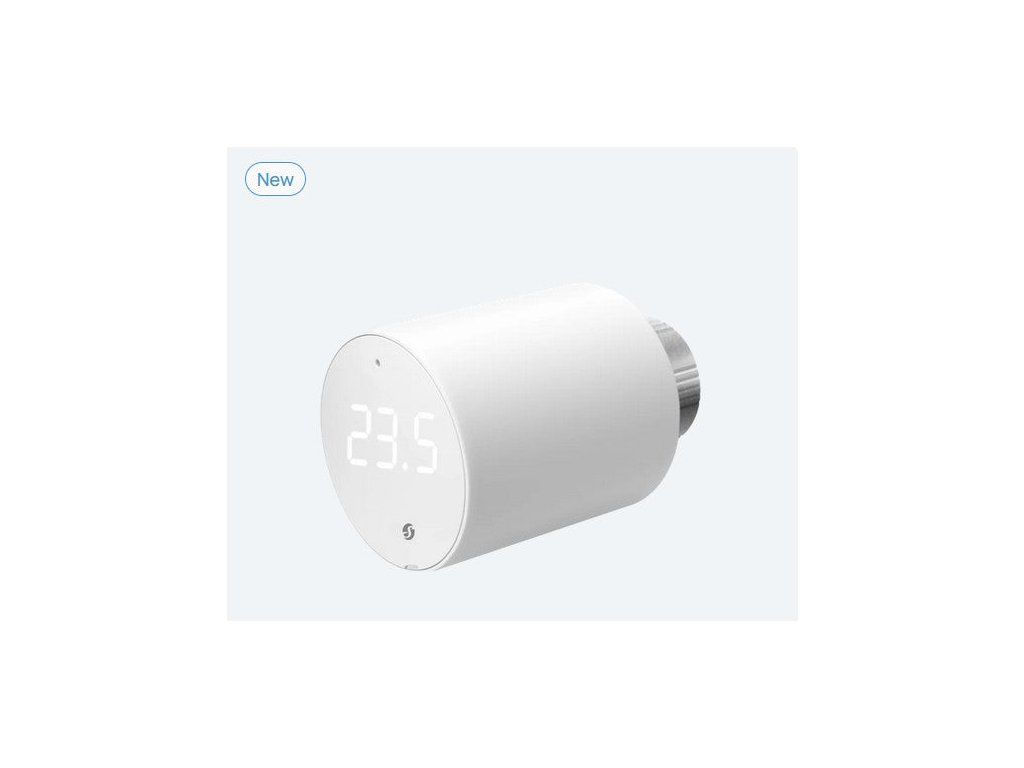

• dreistellige Anzeige an jedem Kopf, Helligkeit in acht Stufen und eine um 180 Grad drehbare Anzeige
• Bluetooth und Zigbee in jedem Kopf, Wi-Fi bringt das Gateway mit
• Boost öffnet das Ventil auf 100 Prozent für die vorgegebene Dauer in Minuten
• beschleunigtes Heizen, ausgewogenes Heizen und ein leiser Modus
• der Schutz gegen Festsitzen sorgt wöchentlich für mindestens eine Ventilbewegung
• Zeitpläne und Aktionen getrennt je Kopf, das Gateway selbst nimmt 20 Zeitpläne und 20 Webhooks auf
• externe Sensoren der Serie Shelly BLU, nämlich Door/Window, H&T, H&T ZB und H&T Display ZB
• sechs ab Werk eingelegte Batterien der Größe AA zu 1,5 V, zwei je Kopf
• ein Kopf wiegt 107 g, das Gateway 10 g

Lieferumfang

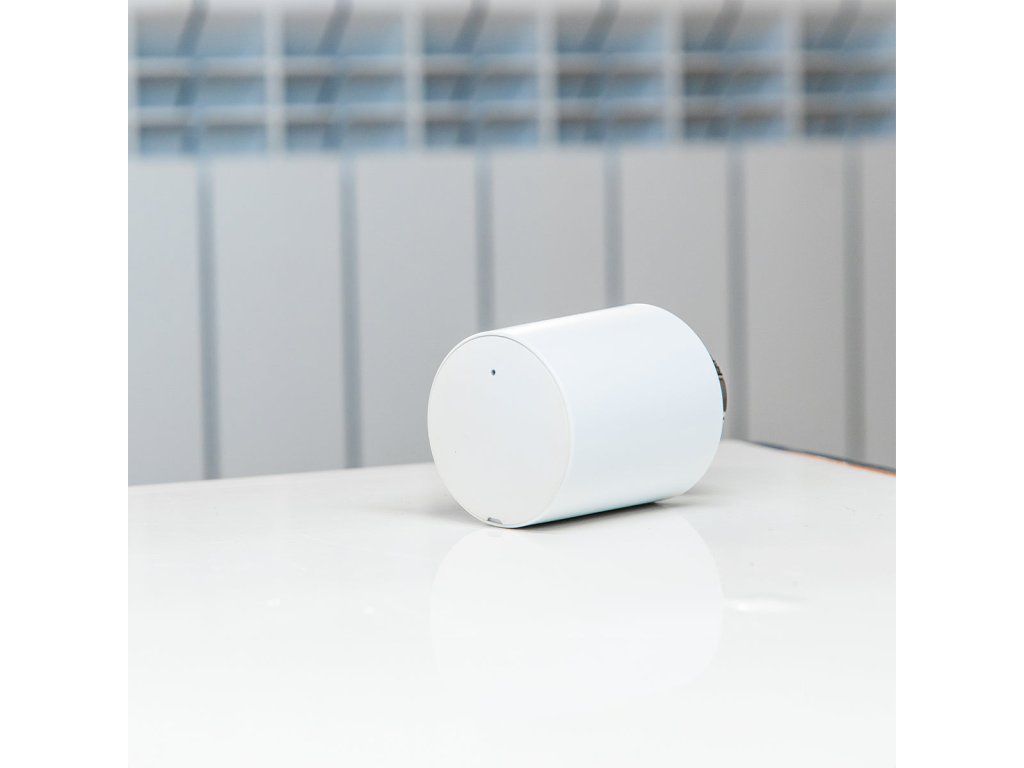

• drei Köpfe Shelly BLU TRV Modell SBTR-001AEU
• ein Gateway mit der Bezeichnung Shelly BLU Gateway Gen3 Modell S3GW-1DBT001 für einen freien USB-A-Anschluss
• sechs Batterien der Größe AA zu 1,5 V, zwei für jeden Kopf, ab Werk eingelegt
• drei Grundplatten, eine je Kopf
• Adapter für Caleffi, für Giacomini, für Danfoss in den Typen RA, RAV und RAVL sowie für das Maß M28 x 1,5
• Verlängerungsstifte für ausgewählte Adapter

Funktionen

Die drei Köpfe arbeiten jeder für sich. Jeder hat sein eigenes Thermometer, seine eigene Zieltemperatur und seinen eigenen Zeitplan, das Schlafzimmer darf also tagsüber abkühlen, während die Küche schon eine Stunde heizt. Bei jedem Kopf sehen Sie, wie voll die Batterien sind, wie stark das Signal ist, welche Temperatur er gerade gemessen hat und zu wie viel Prozent er das Ventil offen hält, und daran erkennen Sie am schnellsten, welcher der drei Heizkörper gerade Wärme abgibt und welcher nur noch nachheizt. Der Boost öffnet das Ventil ganz und hält es für die in Minuten gesetzte Dauer offen, danach regelt der Kopf wieder wie gewohnt. Das beschleunigte Heizen verkürzt die Zeit, bis der Kopf die Zieltemperatur erreicht. Ausgewogenes Heizen wägt Ersparnis und Genauigkeit der Regelung gegeneinander ab. Eingeschaltet senkt es den Verbrauch und hält die Temperatur dabei auf einem angenehmen Wert, ausgeschaltet hat die Genauigkeit der Regelung Vorrang vor der Ersparnis. Der leise Modus macht das Verstellen des Ventils geräuschärmer. Der Temperaturversatz korrigiert die Messung um die Wärme, die das Gehäuse des Kopfes selbst abgibt. Die minimale Ventilstellung legt die untere Grenze der Öffnung fest, also das Maß, unter das der Kopf das Ventil nicht zufährt. Der Schutz gegen Festsitzen sorgt wöchentlich für mindestens eine Ventilbewegung. Die automatische Kalibrierung korrigiert sich bei Bedarf selbst. Die automatische Temperaturregelung schalten Sie nur dann ab, wenn Sie die Ventilstellung mit eigenen API-Aufrufen steuern wollen. Der gesonderte Modus für die Fußbodenheizung gehört an einen Fußbodenheizkreis, in einen Raum, der für die Leistung seines Heizkörpers zu groß ist, und dorthin, wo die Luft rund um den Heizkörper schlecht zirkuliert. In diesem Modus folgt der Kopf allein dem zugeordneten externen Sensor, schalten Sie ihn deshalb dort nicht ein, wo die Werte des Sensors unzuverlässig sind oder wo das Halten der Temperatur kritisch ist. Bei abgeschaltetem Modus korrigiert der externe Sensor die eigene Messung des Kopfes lediglich, er ersetzt sie nicht.

Steuerung und Kommunikation

Das Gateway ist der Knoten des ganzen Sets. Es gehört in einen freien USB-A-Anschluss. Mit den Köpfen spricht es über Bluetooth und ins Heimnetz bringt es sie über Wi-Fi, das Set taucht damit sowohl in Shelly Smart Control als auch in der Weboberfläche des Gateways auf, die Sie im Browser öffnen. Es kann dazu als Wi-Fi-Verstärker dienen und hält MQTT, eigene Skripte und Webhooks bereit. Am Gateway selbst lesen Sie den Zustand an der Farbe der Leuchtdiode ab. Blau heißt, dass das Gateway für die erste Einrichtung ein eigenes Wi-Fi aussendet, Rot, dass es im Heimnetz nicht angemeldet ist, Gelb ein Netz ohne Cloud und Grün, dass die Verbindung in Ordnung ist. Während der Kopplung blinkt die Diode violett und das Ergebnis meldet sie mit schnellem grünem oder violettem Blinken. Ein kurzer Druck auf die Kopplungstaste versetzt das Gateway in den Kopplungsmodus, ein Halten der Reset-Taste fünf Sekunden lang schaltet das eigene Wi-Fi und Bluetooth ein und ein Halten zehn Sekunden lang stellt die ganze Werkseinstellung wieder her. Im Gebäude reicht Bluetooth bis zu zehn Meter, stellen Sie das Gateway also so auf, dass alle drei Köpfe es erreichen, und nicht in die entlegenste Ecke. Bedienelement des Kopfes ist der äußere Drehring, ergänzt um die dreistellige Anzeige. Ein Rastschritt des Drehrings ändert den Wert um ein Zehntelgrad und nach drei Sekunden ohne Bewegung steht er fest. Ein schnelles Drehen des Rings über 10 Rastschritte nach rechts startet den Boost und ein ebenso schnelles nach links schaltet ihn ab. Das Menü rufen Sie auf, indem Sie den Drehring zweimal kurz hin und zurück bewegen, also mit vier Bewegungen. Es beginnt mit dem Batteriestand. Der erste Schritt darin zeigt, wie viele Bluetooth-Geräte gekoppelt sind, der zweite den Zustand des Zigbee-Netzes, der dritte die Fehlerzahl, der vierte startet die Bluetooth-Kopplung, der fünfte die Anmeldung im Zigbee-Netz und der sechste schließt das Menü. Die Anzeige verwendet dazu die Kürzel bLE, ZbE, OtA, no und YES. In ein Zigbee-Netz kommt jeder Kopf auch ohne Gateway, diese Möglichkeit brachte erst die Firmware-Version 1.3.2 und ein älteres Gerät muss vorher aktualisiert werden. Verliert ein Kopf im Zigbee-Netz die Verbindung zum Koordinator, versucht er sich die ersten 12 Stunden alle 60 Minuten neu anzumelden, die weiteren 24 Stunden alle sechs Stunden und die folgenden 7 Tage einmal am Tag, danach erst nach einem Neustart.

Montage und Anwendung

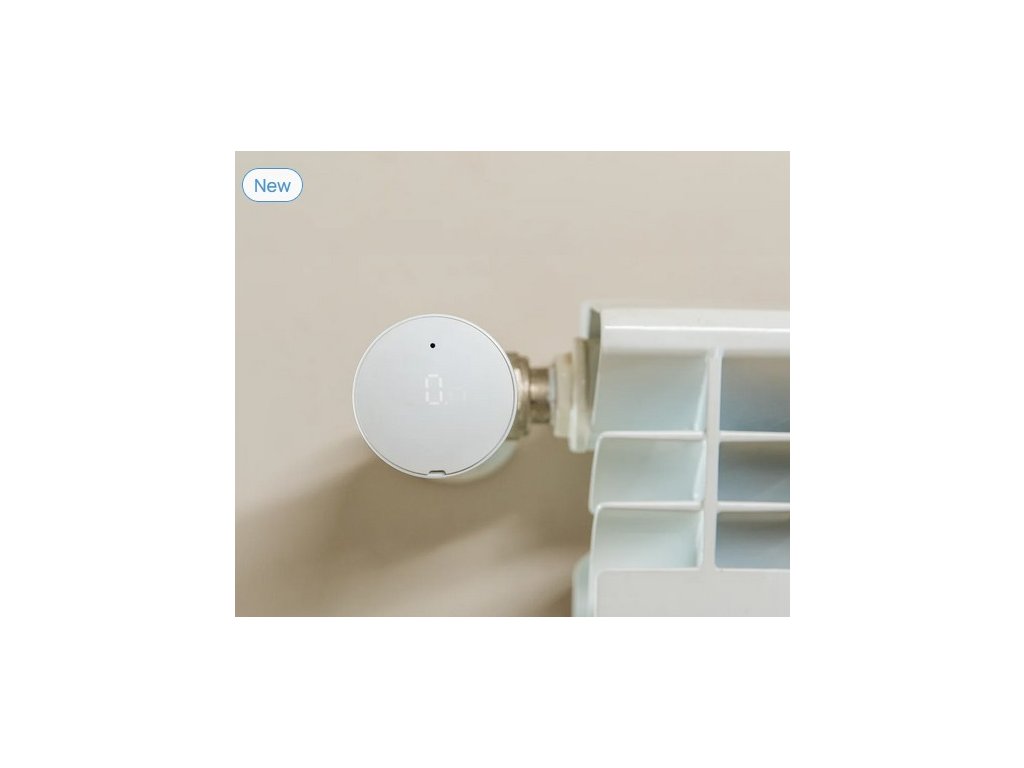

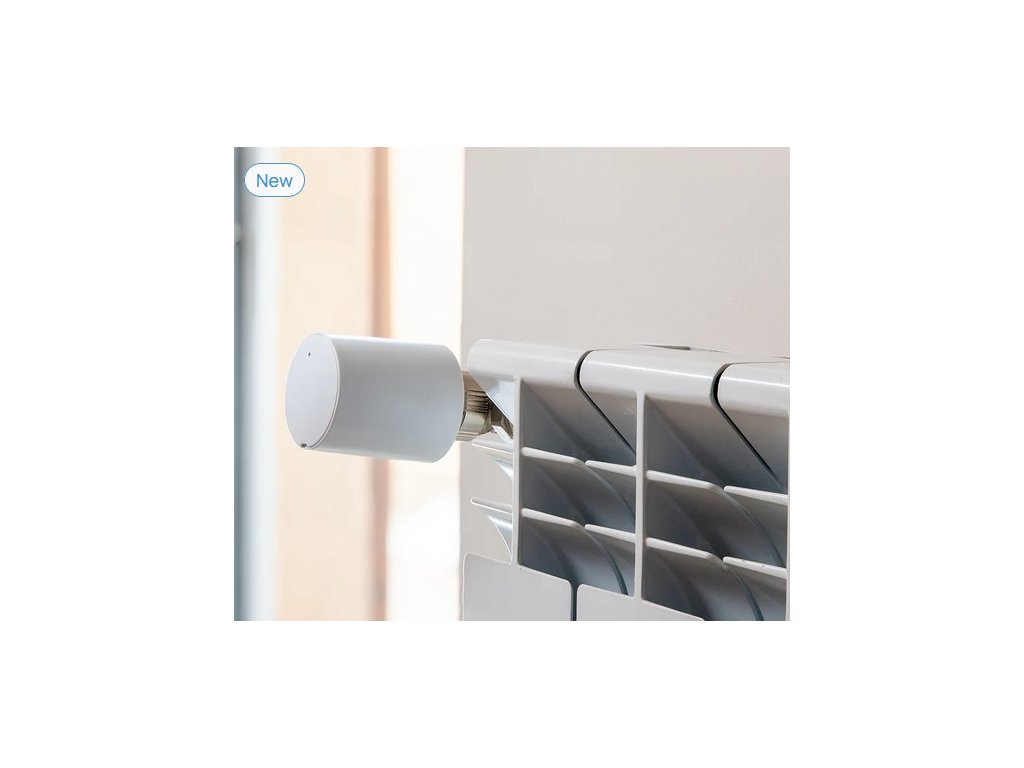

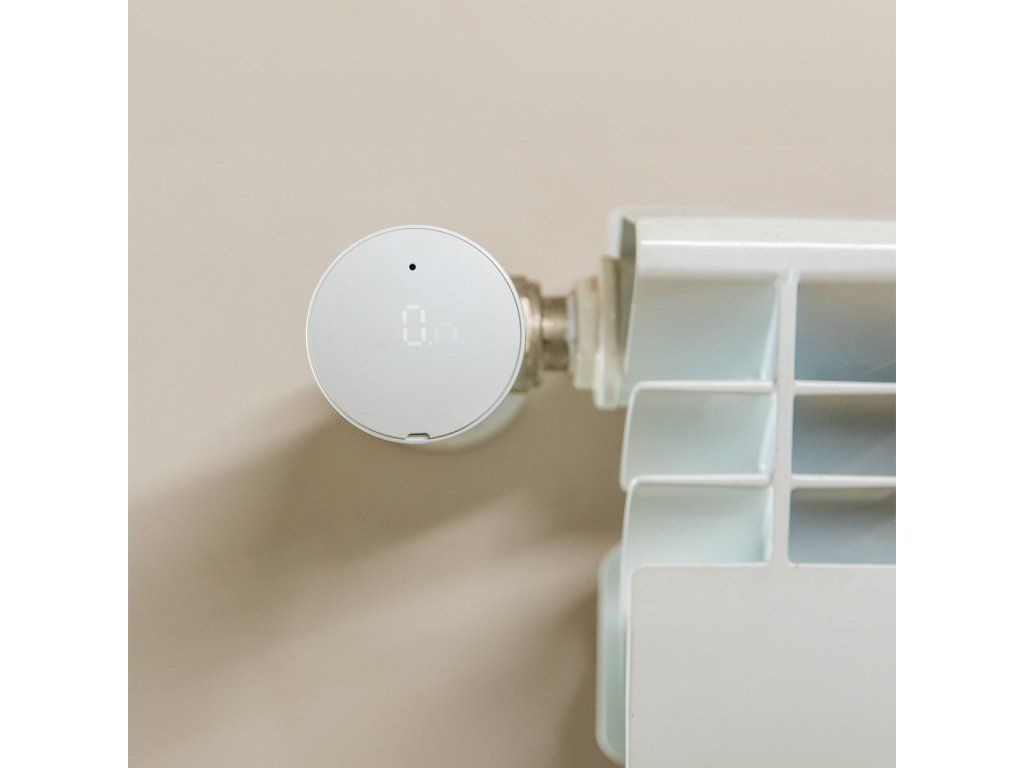

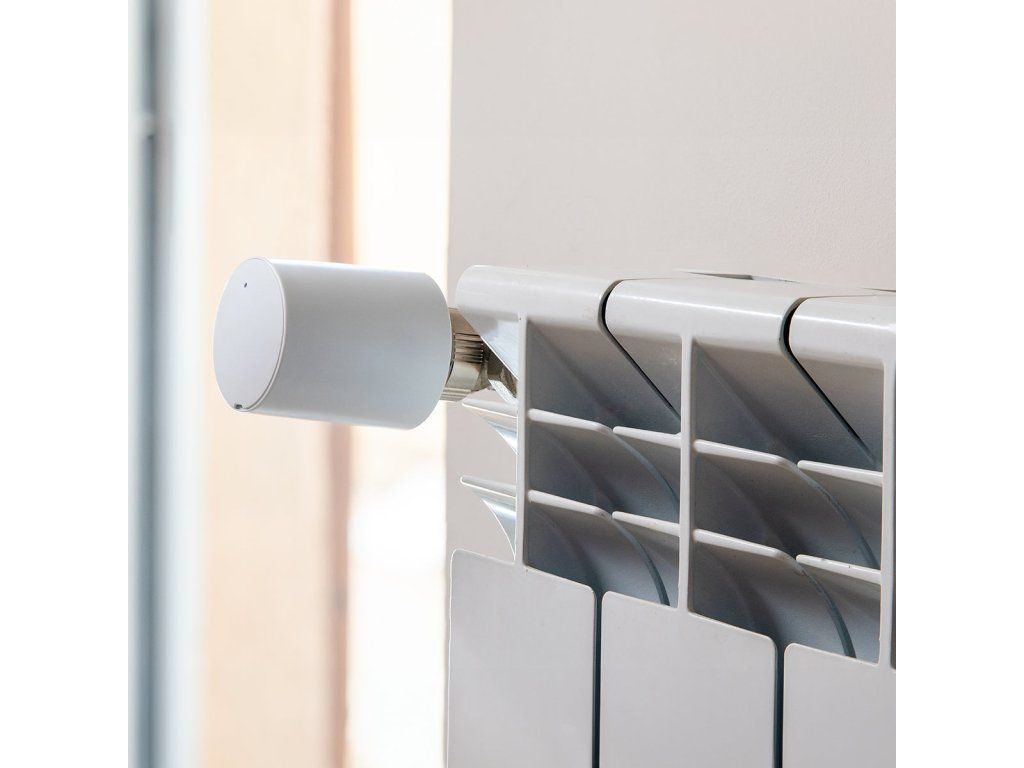

Den ganzen Ablauf gehen Sie dreimal durch, an jedem Heizkörper gesondert, und rechnen Sie nicht damit, dass drei Ventile in einer Wohnung drei gleiche Ventile sind. Stellen Sie zuerst die Wärmezufuhr ab und lassen Sie den Heizkörper abkühlen. Abgenommen wird allein der alte Thermostatkopf. Am Ventilkörper aus Metall und an der Rohrverschraubung wird nichts bewegt. Fehlt das Thermostatventil, gehört der erste Schritt einem Heizungsfachbetrieb, sonst kann Wasser austreten. Ein Ventil mit dem Gewinde M30 x 1,5 nimmt die Grundplatte unmittelbar auf, bei den übrigen gehört der passende Adapter zwischen Platte und Ventil. Die Platte ziehen Sie mit den Fingern rechtsherum fest, die Markierung darauf muss dabei nach oben weisen, und zum Abschluss ziehen Sie sie mit einem Rollgabelschlüssel nur noch leicht nach, keinesfalls mit Kraft. Nehmen Sie den Isolierstreifen unter den Batterien heraus, richten Sie den Kopf so aus, dass die Aussparungen übereinanderliegen, schieben Sie ihn auf und drehen Sie ihn rechtsherum, bis er einrastet. Die Kalibrierung beginnt selbsttätig, im Display erscheint dabei CAL und der Antrieb tastet den Stellweg in beiden Richtungen ab. Das Display zeigt danach kurz den Code C0 als Bestätigung oder den Code C1 als Fehler. Läuft die Kalibrierung überhaupt nicht los, ist der Kopf zu locker aufgeschraubt. Meldet sie bei einem Ventil mit Adapter einen Fehler, kommt der Verlängerungsstift aus dem Satz dazu, und bleibt das Ventil selbst bei der niedrigsten Temperatur offen, kleben Sie ein Metallplättchen etwa von der Größe einer Ein-Cent-Münze auf die schwarze Stiftspitze. Abgenommen wird der Kopf durch Druck auf die Frontabdeckung und eine Drehung linksherum, so kommen Sie auch an die Batterien. Stehen alle drei Köpfe auf ihren Heizkörpern, koppeln Sie sie einen nach dem anderen mit dem Gateway. Empfohlen sind Lithium-Eisendisulfid-Batterien der Größe AA. Mit wiederaufladbaren Akkus arbeitet der Kopf unter Umständen nicht. Alte und frische Batterien dürfen Sie dabei nicht mischen. Nach dem Zurücksetzen auf die Werkseinstellung trennt sich der Kopf vom Gateway und verliert seine Daten, danach koppeln Sie ihn erneut.

Was Sie noch brauchen

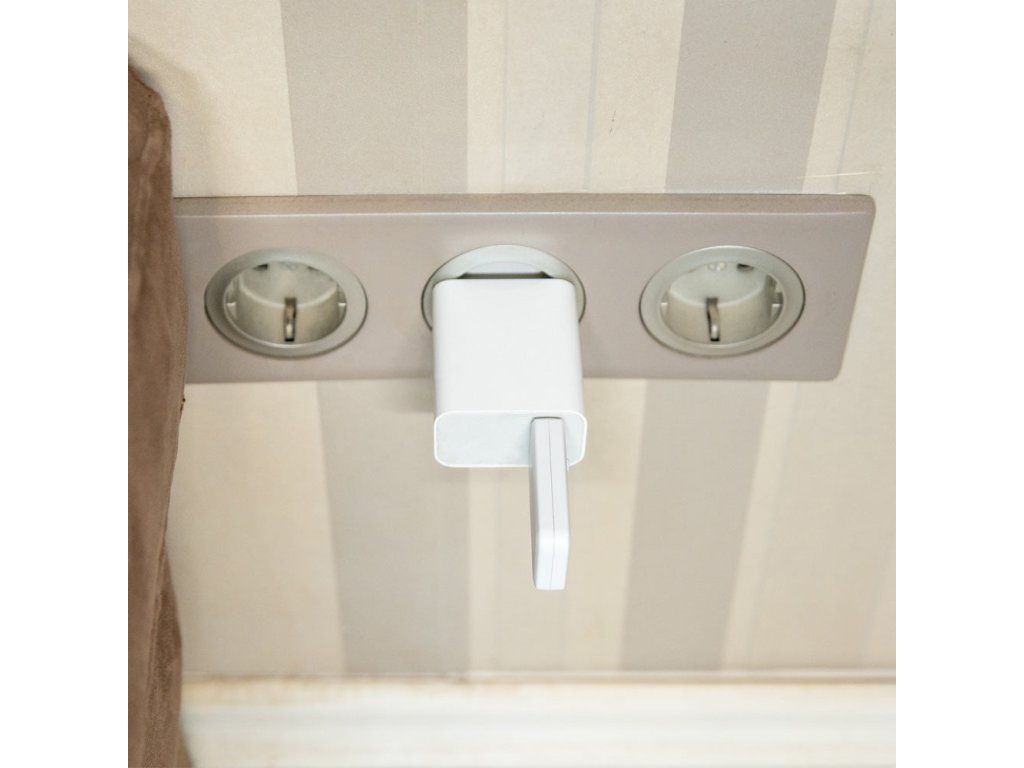

• Einen freien USB-A-Anschluss mit Stromversorgung für das Gateway. Ein Netzteil, eine Steckdose mit USB oder ein anderes eingeschaltetes Gerät genügt. Das Gateway arbeitet nur im Betrieb am Netz, nicht mit Batterie.
• Einen Platz für das Gateway zwischen den Räumen. Die Thermostatköpfe melden sich über Bluetooth mit bis zu zehn Metern Reichweite im Gebäude. Das Gateway gehört daher nicht in einen der Räume, sondern mittig dazwischen. Auf den Heizkörper oder hinter dessen Verkleidung gehört es nicht, es verträgt -20 bis +40 °C.
• Eine getrennte Prüfung aller drei Ventile. Drei Heizkörper in einer Wohnung können drei verschiedene Adapter verlangen. Ohne Adapter passt der Kopf auf das Gewinde M30 x 1,5, für eine ganze Reihe weiterer Ventile liegt der Adapter bei, bei manchen Marken ist er jedoch separat zu bestellen.
• Einen Heizungsfachbetrieb, falls am Heizkörper kein Thermostatventil sitzt. Dann gehört der erste Schritt nicht in Ihre Hand, sonst kann Wasser austreten.
• Einen verstellbaren Schlüssel zum leichten Nachziehen der Ventilscheibe. Zuerst von Hand, mit dem Schlüssel nur noch sanft, niemals mit Kraft.
• Für den sechsten und jeden weiteren Kopf ein zweites Gateway. Ein Gateway trägt fünf Köpfe, drei davon liegen diesem Paket bei.

Einsatzbereiche

• Schlafzimmer, Wohnzimmer und Küche, also die drei am meisten genutzten Räume einer Wohnung
• ein ganzes Geschoss eines Hauses, in dem nur dort geheizt wird, wo gerade gelebt wird
• zwei Kinderzimmer und der Flur dazwischen mit derselben Nachtabsenkung
• ein Büro mit drei Heizkörpern, dessen Temperatur sich nach der Arbeitszeit richtet
• eine vermietete Wohnung, in der vor der Ankunft des Gastes drei Haupträume angewärmt werden
• das Dachgeschoss eines Ferienhauses, in dem drei Heizkörper die niedrigste vorgegebene Temperatur halten und vor der Fahrt aus der Ferne anlaufen
• ein großer Raum mit drei Heizkörpern, die dieselbe Vorgabe halten sollen

Adapter und Ventilgewinde

Die Marke am Ventilkörper ist kein Beweis. Derselbe Name garantiert nicht dieselbe Auflagefläche, und das gilt auch bei übereinstimmendem Nenngewinde, von drei Heizkörpern kann also einer den Kopf ohne Adapter tragen und der zweite ihn ohne Adapter nicht halten. Bauen Sie den alten Kopf deshalb an allen drei Heizkörpern noch vor der Montage ab und sehen Sie sich die Ventile von oben, von der Seite und von unten an.

Wichtig vor dem Kauf

• Im Karton liegen drei Köpfe und dazu ein einziges Gateway, gemeinsam für alle drei. Ein weiteres kaufen Sie zu diesem Set nicht.
• Ein Gateway trägt fünf Köpfe. Drei davon liegen in diesem Set, zwei Plätze bleiben also frei und der sechste Kopf verlangt ein zweites Gateway.
• Das Gateway arbeitet nur eingesteckt. Es braucht einen freien Anschluss der Bauform USB-A mit Versorgung, also ein Ladegerät, eine Steckdose mit USB oder ein anderes eingeschaltetes Gerät.
• Für das Gateway gilt eine Umgebung von -20 Grad bis +40 Grad Celsius, eine Feuchte zwischen 30 und 70 Prozent sowie eine Höhe bis 2000 Meter. Es gehört also nicht auf den Heizkörper und nicht hinter seine Abdeckung.
• Wi-Fi bringt das Gateway mit. Die Köpfe melden sich bei ihm über Bluetooth, der zweite Weg führt unmittelbar in Ihr Zigbee-Netz.
• Im Gebäude reicht Bluetooth bis zu zehn Meter. Setzen Sie das Gateway deshalb mittig zwischen die drei Räume und nicht in einen von ihnen.
• Prüfen Sie jedes der drei Ventile für sich. Drei Heizkörper in einer Wohnung können drei verschiedene Adapter verlangen.
• Der Kopf sitzt ohne Adapter auf dem Gewinde M30 x 1,5 und bei vielen weiteren Ventilen liegt der Adapter schon im Karton. Bei einzelnen Marken wird er gesondert bestellt.
• Abgenommen wird allein der alte Thermostatkopf. Der metallene Ventilkörper bleibt unberührt, ebenso jede Verschraubung am Rohr. Ohne Thermostatventil beginnt die Arbeit bei einem Heizungsfachbetrieb.
• Die Köpfe gehören in trockene Räume im Haus. Feucht werden dürfen sie nicht, und ein Vorhang oder eine Abdeckung über dem Heizkörper schließt den Betrieb ebenfalls aus.
• Die Köpfe arbeiten in einer Umgebung von -20 Grad bis +60 Grad Celsius bei einer relativen Feuchte zwischen 25 und 80 Prozent.
• Sechs Batterien der Größe AA liegen im Karton und reichen bis zu zwei Jahre. Die wirkliche Laufzeit richtet sich danach, wie oft die Köpfe das Ventil bewegen, und in drei Köpfen entleeren sie sich nicht gleich schnell.
• Empfohlen sind Lithium-Eisendisulfid-Batterien der Größe AA. Der Kopf arbeitet unter Umständen nicht, wenn Sie wiederaufladbare Akkus einlegen. Alte und neue Batterien dürfen nicht gemischt werden.
• Sobald der Kopf sitzt, beginnt die Kalibrierung selbsttätig. Ein zu lose sitzender Kopf startet sie erst gar nicht und bei leeren Batterien bricht sie mit einem Fehler ab.
• In ein Zigbee-Netz kommt der Kopf erst mit der Firmware-Version 1.3.2 und das Einspielen übernehmen Sie selbst.
• Zeitpläne und Aktionen geben Sie über das Gateway ein, je Kopf getrennt, und das Gateway braucht dafür eine Verbindung ins Internet, damit es die Uhrzeit abgleichen kann. Die Temperatur stellen Sie am Kopf selbst auch dann um, wenn das Gateway gerade nicht eingesteckt ist.
• Je Heizkörper ist ein Kopf zuständig. Drei Köpfe decken also drei Heizkörper ab, nicht drei Räume mit sechs Heizkörpern.

Häufige Fragen

Liegt im Set nur ein Gateway für alle drei Köpfe?
Ja. Alle drei Köpfe nutzen es gemeinsam, ein weiteres kaufen Sie zu diesem Set nicht.

Passen an dieses Gateway ein vierter und ein fünfter Heizkörper?
Ja. Das Gateway trägt fünf Köpfe und drei davon haben Sie im Karton, zwei Plätze bleiben also übrig. Erst der sechste Kopf verlangt ein zweites Gateway.

Genügt es, wenn die drei Heizkörper in drei verschiedenen Räumen stehen?
Ja. Die Regelung erledigt jeder Kopf an seinem Heizkörper selbst. Wesentlich ist, dass sie das Gateway über Bluetooth erreichen, im Gebäude also bis zu zehn Meter.

Wohin gehört das Gateway, wenn die Köpfe in drei Räumen sitzen?
In einen freien USB-A-Anschluss irgendwo dazwischen, am besten im Flur oder im mittleren Raum. Eine Steckdose hinter einem Möbelstück am Ende der Wohnung ist die schlechteste Wahl.

Brauche ich für drei Ventile drei gleiche Adapter?
Darauf können Sie sich nicht verlassen. Sehen Sie sich jedes Ventil für sich an, denn auch in einer Wohnung sitzen an den Heizkörpern Ventile unterschiedlicher Form, und dieselbe Marke am Ventilkörper widerlegt das nicht.

Lassen sich allen drei Köpfen eigene Zeitpläne geben?
Ja, Zeitplan und Aktionen geben Sie je Kopf getrennt ein. Das Gateway selbst nimmt 20 Zeitpläne und 20 Webhooks auf, jeden mit bis zu fünf Adressen.

Was macht ein Kopf im Zigbee-Netz, wenn er den Koordinator verliert?
Er versucht sich neu anzumelden. Die ersten 12 Stunden alle 60 Minuten, die weiteren 24 Stunden alle sechs Stunden und die folgenden 7 Tage einmal am Tag. Danach meldet er sich erst nach einem Neustart.

Halten die Batterien in allen drei Köpfen gleich lange?
Meist nicht. Ein Kopf in einem Raum mit häufigem Lüften oder mit stark wechselnden Vorgaben bewegt das Ventil mehr als einer im temperierten Arbeitszimmer, dessen Batterien sich deshalb früher entladen.

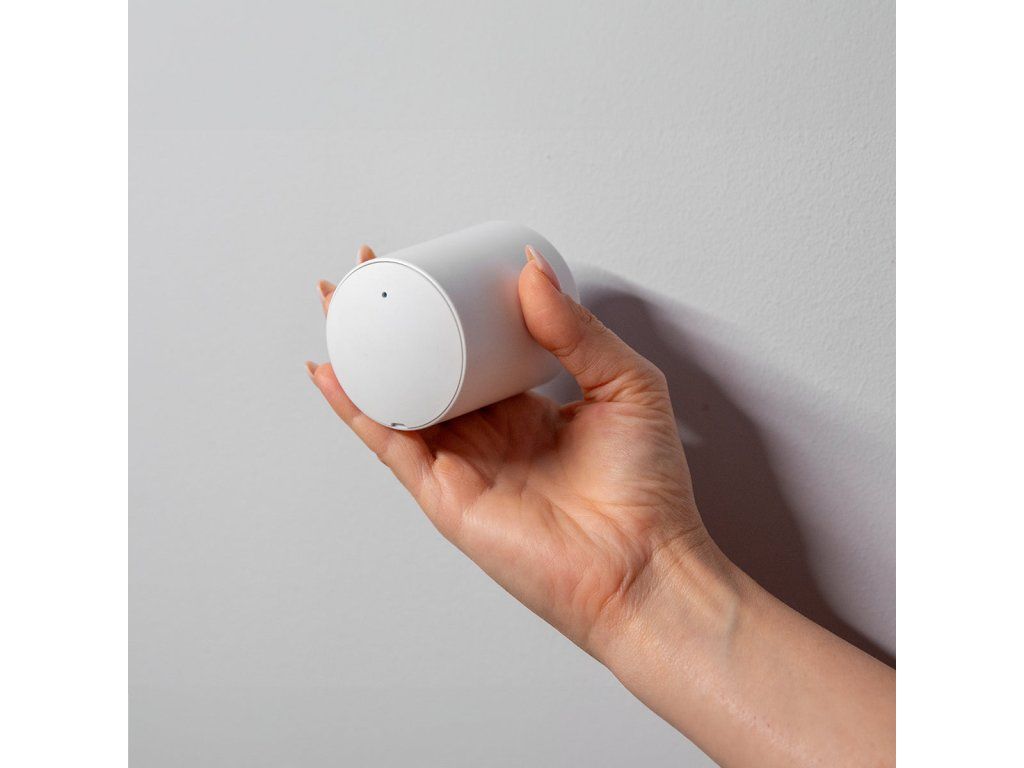

Wie nehme ich den Kopf ab, wenn ich die Batterien wechseln will?
Sie drücken auf die Frontabdeckung und drehen den Kopf linksherum. Die Platte am Ventil bleibt, wo sie ist, und sobald der Kopf wieder sitzt, beginnt die Kalibrierung erneut.

Wie viele Heizkörper statten Sie aus?

Wählen Sie dieses Set, wenn Sie drei Heizkörper auf einmal ausstatten oder wenn Sie vier bis fünf Heizkörper planen und mit drei beginnen wollen. Drei Köpfe belegen drei von fünf Plätzen am beiliegenden Gateway, die übrigen zwei stehen Ihnen also ohne einen weiteren Gateway-Kauf zur Verfügung.
