SHELLY BLU TRV Singl Intelligenter Thermostatkopf, Bluetooth

Produktdetailbeschreibung

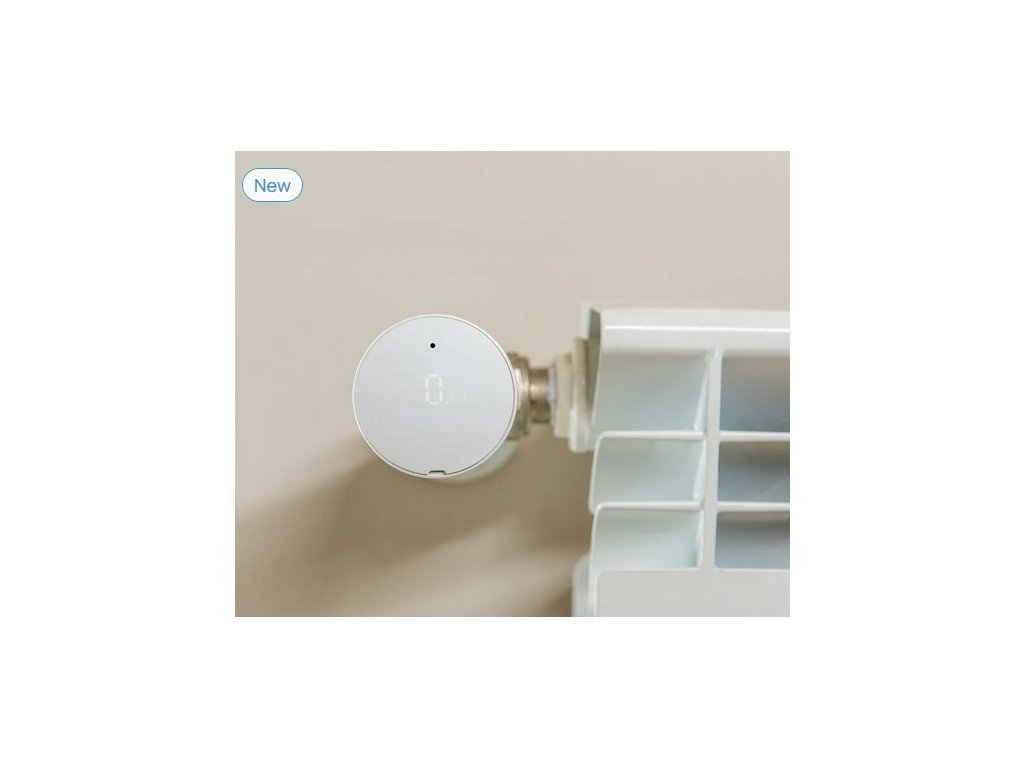

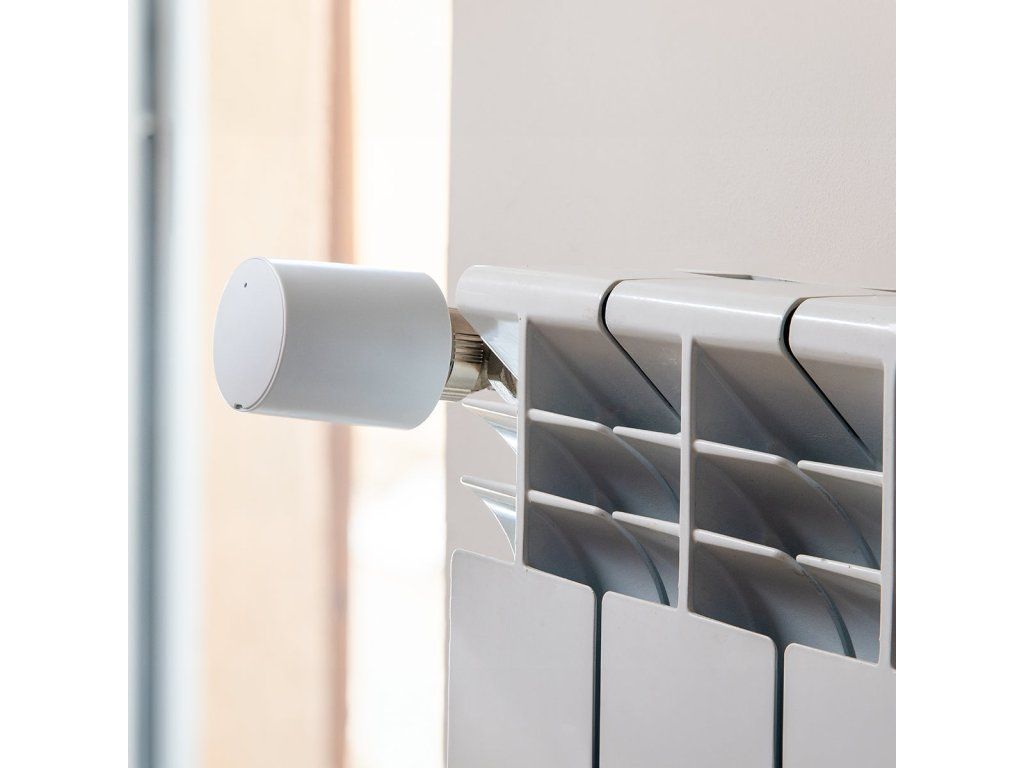

Ein mechanischer Thermostatkopf hält die Zahl, die zuletzt jemand an ihm eingestellt hat, und ändert sie von sich aus nicht. Also heizt er auch im Schlafzimmer, in dem sich den ganzen Tag niemand aufhält, und im Wohnzimmer beginnt er erst dann zu heizen, wenn Sie es betreten. Shelly BLU TRV ersetzt diesen Kopf am Heizkörperventil und übernimmt das Öffnen des Ventils mit einem kleinen Motor. Die Temperatur geben Sie am Drehring direkt am Heizkörper vor, per Telefon oder über einen Wochenplan und der Kopf regelt selbst, wie viel heißes Wasser in den Heizkörper fließt. Im Lieferumfang liegt auch das Shelly BLU Gateway Gen3, ohne das der Kopf in der App Shelly Smart Control nicht erscheint. Modell SBTR-001AEU.

Ist das etwas für Sie?

Ja, wenn Sie:

• mit Heizkörpern heizen und in jedem Raum eine eigene Temperatur wünschen, passend zur tatsächlichen Nutzung des Raumes
• nach Uhrzeit und Wochentag heizen möchten statt nach dem letzten Handgriff am Kopf
• Wert darauf legen, die Temperatur jederzeit von Hand am Heizkörper zu verstellen
• die Heizung aus der Ferne einschalten wollen, damit der Raum bei Ihrer Ankunft warm ist
• ein Ventil mit dem Anschluss M30 x 1,5 haben oder eines, für das ein Adapter beiliegt
• später einen Fensterkontakt oder einen externen Raumfühler mit Abstand zum Heizkörper ergänzen möchten

Nein, wählen Sie eine andere Lösung, wenn Sie:

• mehrere Heizkörper auf einmal ausstatten wollen, dafür gibt es Packungen mit zwei und mit drei Köpfen
• mehr als fünf Heizkörper über ein einziges Gateway regeln möchten, dann planen Sie ein weiteres Gateway ein
• ein Ventil haben, das weder direkt noch über einen Fremdadapter passt
• am Heizkörper kein Thermostatventil mit Ventilstift haben, denn dann muss zuerst ein Fachbetrieb das Ventil tauschen
• ein Gerät für den Außenbereich oder für feuchte Räume suchen, dieser Kopf gehört ausschließlich in trockene Innenräume

Auf einen Blick

• Thermostatkopf für das Heizkörperventil mit eigenem Motor, Modell SBTR-001AEU
• Zieltemperatur von 4 bis 30 Grad Celsius, ein Schritt am Drehring ändert die Vorgabe um ein Zehntelgrad

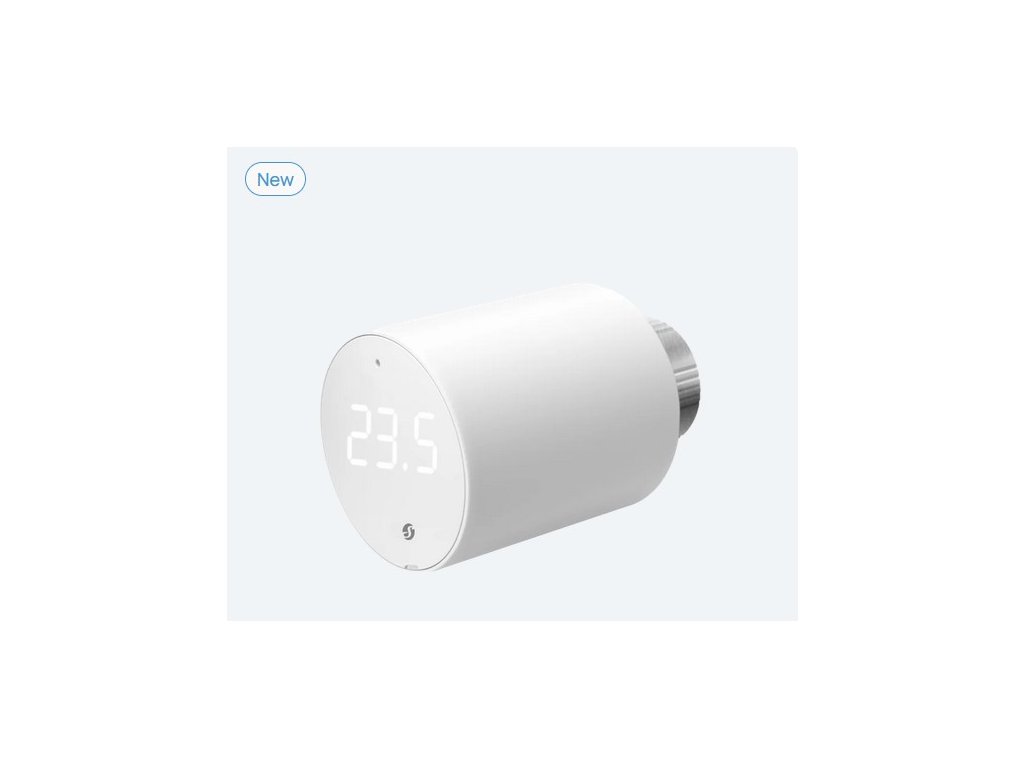

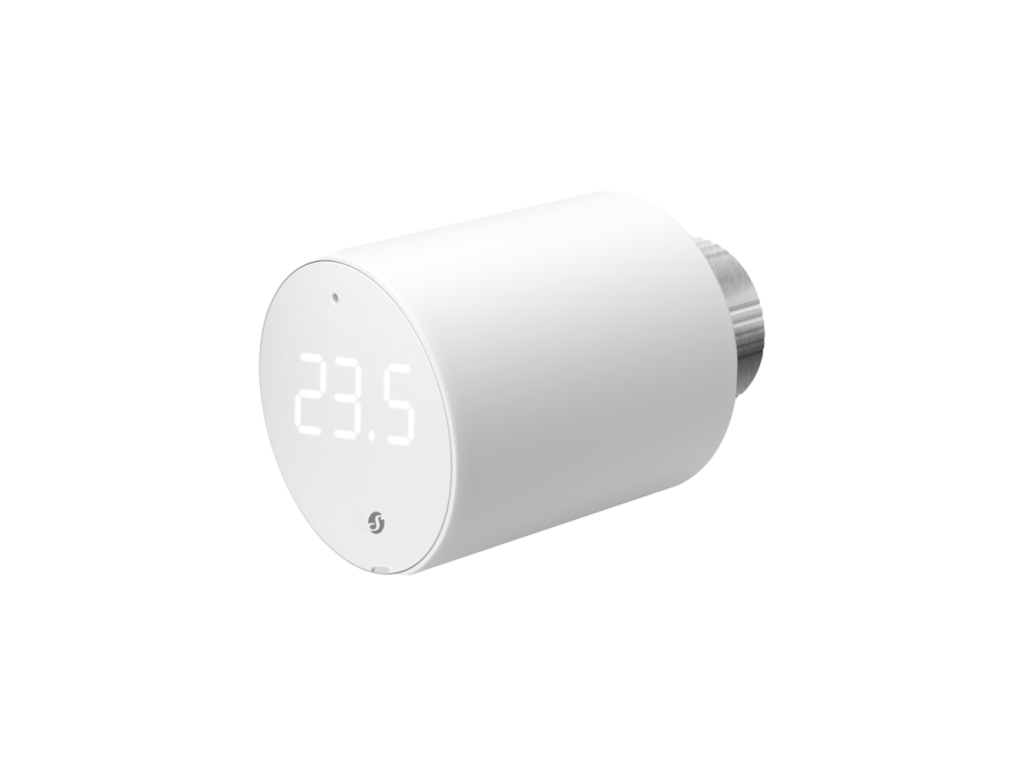

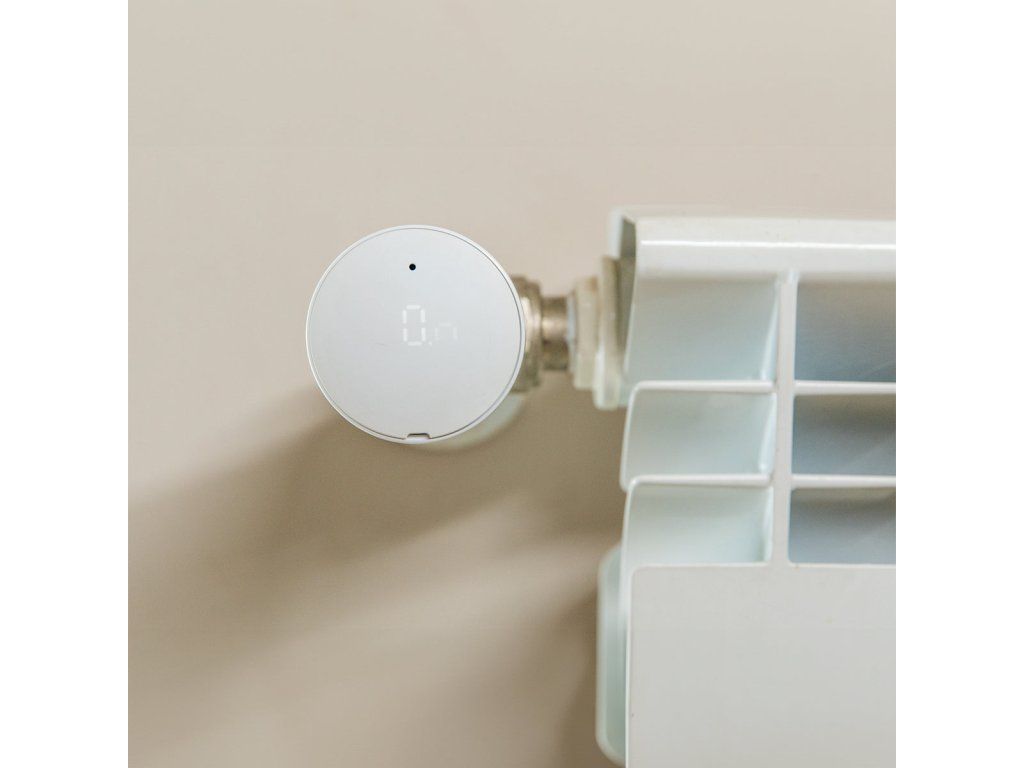

• dreistellige Sieben-Segment-Anzeige direkt am Kopf

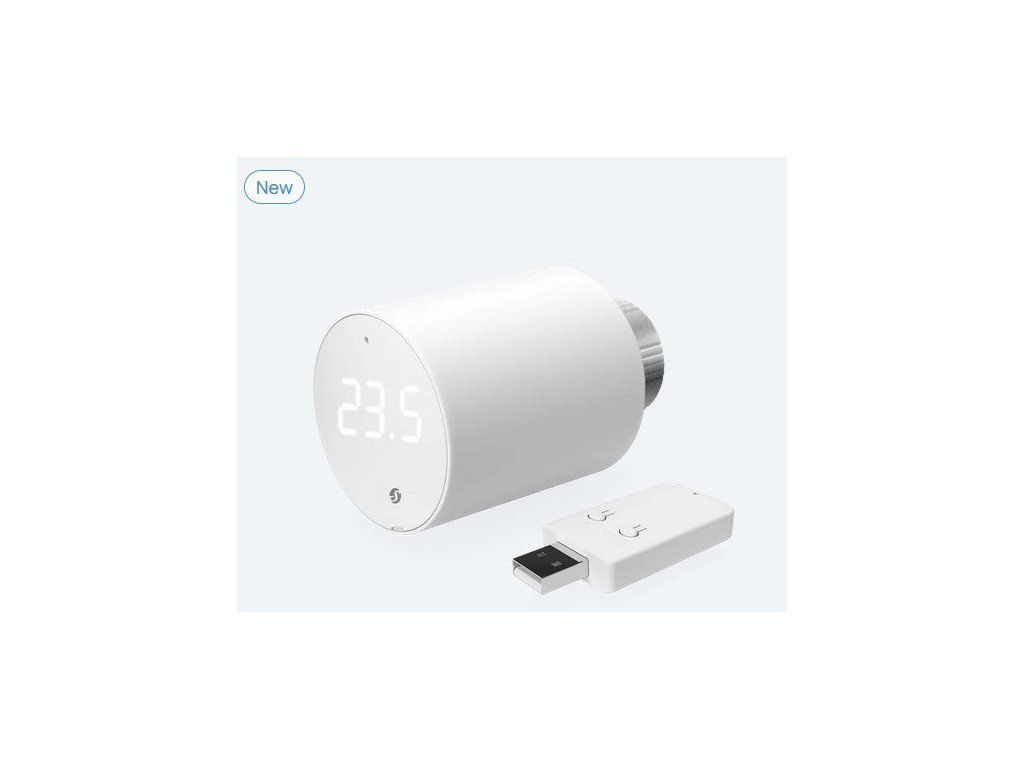

• Bluetooth und Zigbee, die Steuerung über Wi-Fi übernimmt das beiliegende Shelly BLU Gateway Gen3
• Boost-Modus öffnet das Ventil für eine vorgegebene Anzahl Minuten vollständig
• Wochenpläne und Aktionen nach Bedingungen über das Gateway
• Unterstützung externer Fühler Shelly BLU H&T, BLU H&T ZB, BLU H&T Display ZB und BLU Door/Window
• Versorgung über zwei Mignonzellen AA 1,5 V, die beiliegen
• ohne Adapter passend auf M30 x 1,5, Adapter für weitere Ventile liegen bei

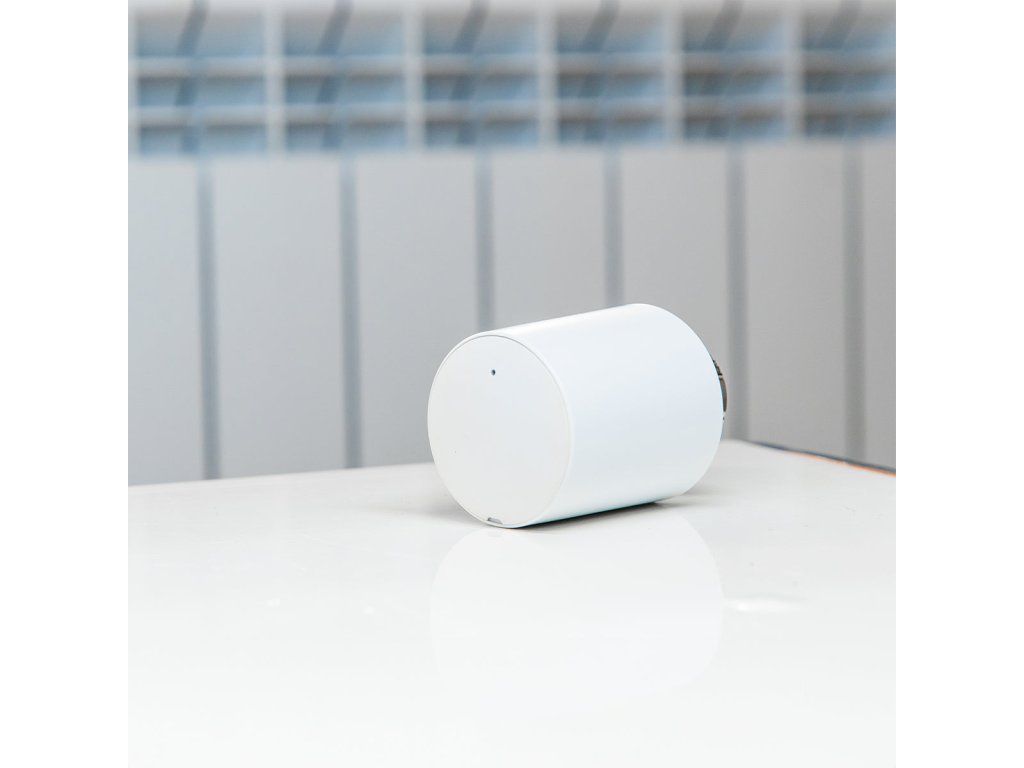

• Befestigungsring aus vernickeltem Messing, weißes Kunststoffgehäuse, Höhe 78 mm und Durchmesser 54 mm
• Gewicht des Kopfes 107 g
• Umgebungstemperatur -20 bis +60 Grad Celsius, Luftfeuchte 25 bis 80 Prozent

Funktionen

Der Grundgedanke ist einfach. Sie geben eine Zieltemperatur vor und der Kopf öffnet oder schließt das Ventil anhand des eigenen Fühlers so weit, dass die Temperatur im Raum gehalten wird. Die Ventilöffnung sehen Sie in Prozent von null bis hundert und erkennen daran, ob der Heizkörper nur nachheizt oder voll läuft. Boost öffnet das Ventil vollständig und hält es für eine vorgegebene Anzahl Minuten offen, was morgens im Bad hilft. Wochenpläne teilen den Tag in Abschnitte mit unterschiedlicher Zieltemperatur und lassen sich auch an Sonnenaufgang und Sonnenuntergang binden. Gesondert wird die Reaktion auf ein offenes Fenster eingestellt. Der Kopf wartet eine vorgegebene Zeit ab, wechselt dann auf eine niedrigere Zieltemperatur und kehrt nach Ablauf der eingestellten Dauer zur vorherigen Zieltemperatur zurück. Weitere Einstellungen fallen erst nach einigen Wochen auf. Der Verkalkungsschutz bewegt den Ventilstift mindestens einmal pro Woche, damit er nicht festsitzt. Der leise Modus dämpft das Geräusch beim Verstellen des Ventils. Der Temperaturversatz gleicht den Einfluss der Wärme aus, die der Heizkörper unter dem Kopf abgibt. Die minimale Ventilstellung gibt die kleinste Öffnung an, ab der der Heizkörper Wärme durchlässt. Und für eine Fußbodenheizung, für einen großen Raum oder dort, wo die Luft um den Heizkörper schlecht zirkuliert, lässt sich ein Modus einschalten, in dem sich der Kopf ausschließlich nach dem externen Fühler richtet und den eigenen Fühler außer Acht lässt.

Steuerung und Kommunikation

Am Gerät selbst bedienen Sie den äußeren Drehring. Ein Schritt verschiebt die Vorgabe um ein Zehntelgrad, nach drei Sekunden Ruhe wird der Wert übernommen und angezeigt. Eine schnelle Drehung um mehr als zehn Schritte nach rechts schaltet Boost ein, um mehr als zehn Schritte nach links wieder aus. Mit kurzen Bewegungen hin und her öffnen Sie ein Menü mit Batteriestand, Anzahl der gekoppelten Bluetooth-Geräte, Status des Zigbee-Netzes und Fehlerzahl. Von dort aus starten Sie auch die Kopplung. Die Reset-Taste sitzt an der Rückseite des Kopfes und ist erst zugänglich, wenn der Kopf von der Grundplatte abgenommen ist. Einmal drücken startet die Kopplung über Bluetooth, dreimal drücken die Anmeldung im Zigbee-Netz und dreißig Sekunden halten setzt das Gerät auf den Auslieferungszustand zurück. Der Kopf selbst meldet sich nicht im Wi-Fi. Das übernimmt das beiliegende Shelly BLU Gateway Gen3, ein kleiner Stecker für einen USB-A-Anschluss, der mit dem Kopf über Bluetooth und mit dem Netzwerk über Wi-Fi spricht. Über das Gateway erscheint der Kopf in der App Shelly Smart Control, über das Gateway werden ihm externe Fühler zugeordnet und über das Gateway läuft auch die Weboberfläche im Browser. Ein Gateway verwaltet bis zu fünf Köpfe und dient darüber hinaus als Wi-Fi-Verstärker, beherrscht MQTT, Skripte und Webhooks. Der zweite Weg führt über Zigbee, wo sich der Kopf direkt in Ihr eigenes Zigbee-Netz einbindet. Diese Möglichkeit kam erst mit der Firmware 1.3.2, ein älteres Gerät muss also zuerst aktualisiert werden.

Montage und Anwendung

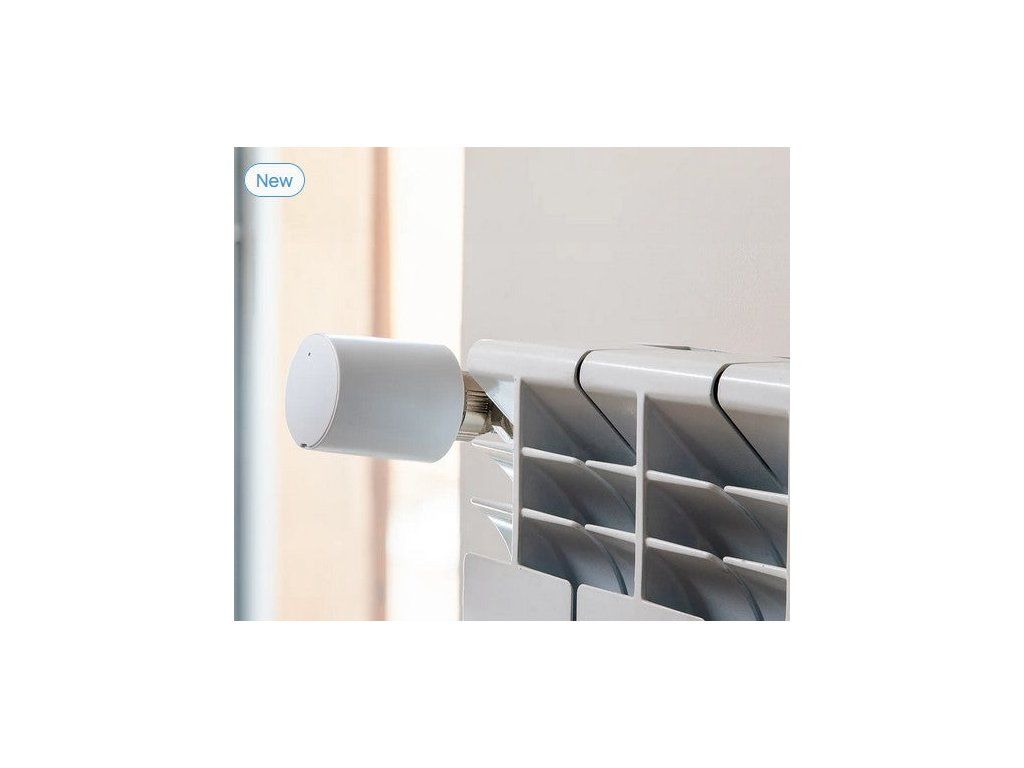

Schließen Sie vor Beginn die Wärmezufuhr zum Heizkörper und lassen Sie ihn abkühlen. Abgenommen wird nur der alte Thermostatkopf, am metallenen Ventilkörper und an den Verschraubungen wird nichts gelöst. Ist am Heizkörper kein Thermostatventil vorhanden, muss zuerst ein Fachbetrieb das Ventil tauschen, sonst droht Wasseraustritt. Auf das Ventil kommt die schwarze Grundplatte. Entweder direkt, wenn das Ventil den Anschluss M30 x 1,5 hat, oder über einen der beiliegenden Adapter. Den Ring ziehen Sie von Hand im Uhrzeigersinn an, sodass die Markierung auf der Grundplatte nach oben zeigt, und danach nur leicht mit einem verstellbaren Schlüssel nach. Überdrehen ist nicht zulässig. Der Kopf wird mit eingelegten Batterien geliefert, vor dem Aufsetzen ziehen Sie also nur den Isolierstreifen aus dem Batteriefach. Richten Sie die Aussparungen an Kopf und Grundplatte zueinander aus, setzen Sie den Kopf auf und drehen Sie ihn im Uhrzeigersinn, bis er einrastet. Unmittelbar danach startet die Kalibrierung von selbst und im Display steht CAL. Der Motor dreht den Antrieb dabei in beide Richtungen, um den Weg des Ventilstiftes zu ermitteln. Bei Erfolg erscheint kurz C0, andernfalls C1. Startet die Kalibrierung gar nicht, sitzt der Kopf meist nicht bis zum Anschlag auf der Grundplatte. Eine fehlgeschlagene Kalibrierung an einem Ventil mit Adapter lösen Sie mit der Stiftverlängerung aus dem Adaptersatz. Reicht auch das nicht und das Ventil schließt nicht vollständig, ist der Stift für Ihr Ventil zu kurz und eine dünne Metallscheibe auf seiner schwarzen Spitze hilft weiter. Die Batterien wechseln Sie nach Abnehmen des Kopfes und Aufschieben der Abdeckung. Empfohlen sind Lithium-Eisendisulfid-Zellen der Größe AA, mit Akkus arbeitet das Gerät unter Umständen gar nicht und verschiedene Typen und Marken werden nicht gemischt.

Ausstattung

• Eigener Temperaturfühler und Motor in einem Gehäuse. Der Kopf misst und öffnet das Ventil, ein externer Thermostat entfällt.
• Dreistelliges Display. Es zeigt die eingestellte Temperatur, den Batteriezustand, den Verlauf der Kalibrierung und einen etwaigen Fehler.
• Drehring mit 0,1 °C je Schritt. Die Temperatur lässt sich direkt am Heizkörper feinjustieren, ohne Telefon.
• Zigbee 802.15.4 und Bluetooth 5 LE. Beide Netze reichen 10 m im Gebäude und 30 m im Freien.
• Wochenzeitpläne im Kopf selbst. Anders als die Sensoren der Reihe BLU hat dieses Gerät sie.
• Zwei Batterien AA 1,5 V im Lieferumfang. Laufzeit bis zu zwei Jahre, das Gehäuse mit 78 mm Höhe und 54 mm Durchmesser wiegt 107 g.

Was Sie noch brauchen

• Das Ventilgewinde prüfen. Ohne Adapter passt der Kopf auf M30 x 1,5, der beiliegende Adapter ergänzt Danfoss RA, RAV und RAVL, Caleffi, Giacomini M28 x 1,5, Herz, Comap, Slovarm und weitere.
• Einen Fremdadapter bei selteneren Ventilen. Oventrop M30 x 1,0 mit vier Nasen, Vaillant 30,5 mm, Meges oder Ondal M38 x 1,5, Rossweiner M33 x 2,0. Er liegt nicht bei.
• Ein Gateway. Diese Fassung ist der Kopf allein, ohne Gateway. Für die Bedienung per Telefon und für Zeitpläne aus der App braucht es ein BLU Gateway oder ein Shelly-Gerät in dieser Rolle.
• Zwei Ersatzbatterien AA 1,5 V. Das erste Paar liegt bei.
• Zeit für die Kalibrierung nach dem Aufsetzen. Der Kopf vermisst den Ventilhub selbst.
• Einen nicht verdeckten Heizkörper. Der Kopf misst die Temperatur bei sich, hinter Vorhang oder Möbel misst er etwas anderes als den Raum.

Einsatzbereiche

• Schlafzimmer, das tagsüber kühl und abends warm sein soll
• Wohnzimmer mit einem Plan nach den Zeiten, zu denen die Familie tatsächlich dort ist
• Bad, in dem morgens kurz Boost läuft und den übrigen Tag eine niedrigere Temperatur gilt
• Kinderzimmer mit gesperrter Anzeige, an der niemand die Temperatur verdreht
• Arbeitszimmer oder Büro, das nur während der Arbeitszeit temperiert wird
• Ferienhaus oder Mietwohnung, wo die Heizung vor der Ankunft aus der Ferne anläuft
• Raum mit einem externen Fensterkontakt, in dem die Heizung beim Lüften zurückfährt

Ventile und Adapter

Eine ausführliche Übersicht mit Fotos der Ventile enthält das Dokument BLU TRV Valve compatibility guide. Prüfen Sie das Dokument vor dem Kauf, denn Ventile derselben Marke mit gleichem Nenngewinde unterscheiden sich in der Form und der Markenname allein genügt für die Adapterwahl nicht.

Wichtig vor dem Kauf

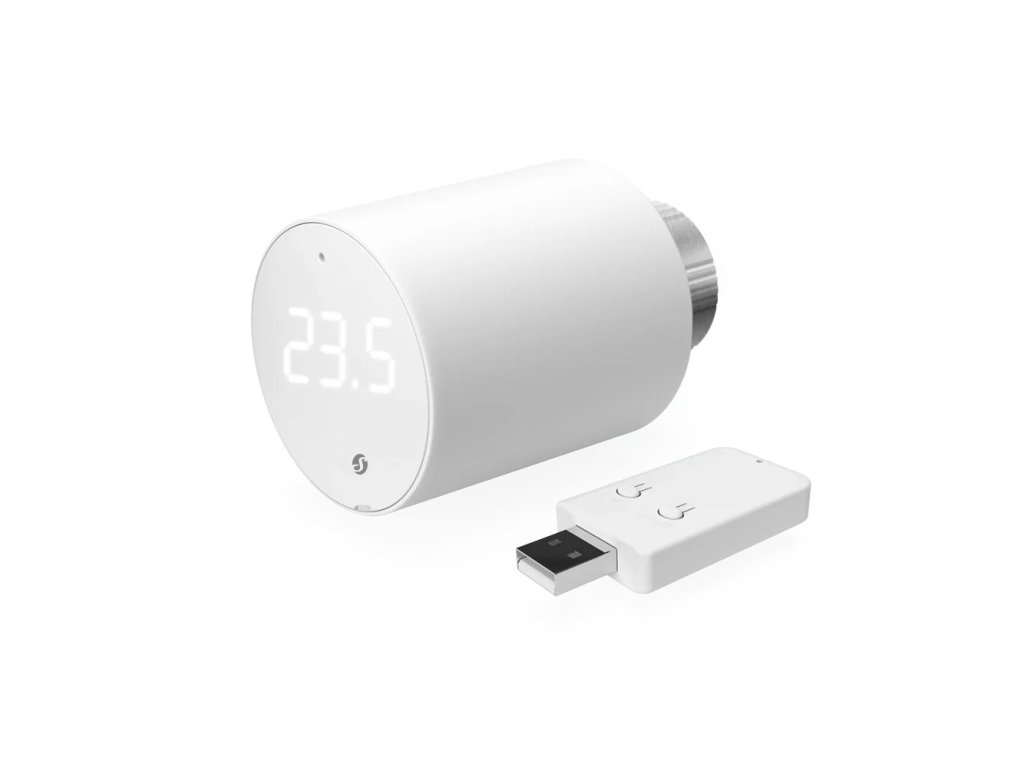

• Bedienung aus der App und die Anbindung externer Fühler laufen über das Shelly BLU Gateway Gen3. Es liegt dieser Packung bei.
• An ein Gateway lassen sich bis zu fünf Köpfe koppeln. Für eine größere Wohnung planen Sie ein weiteres Gateway ein.

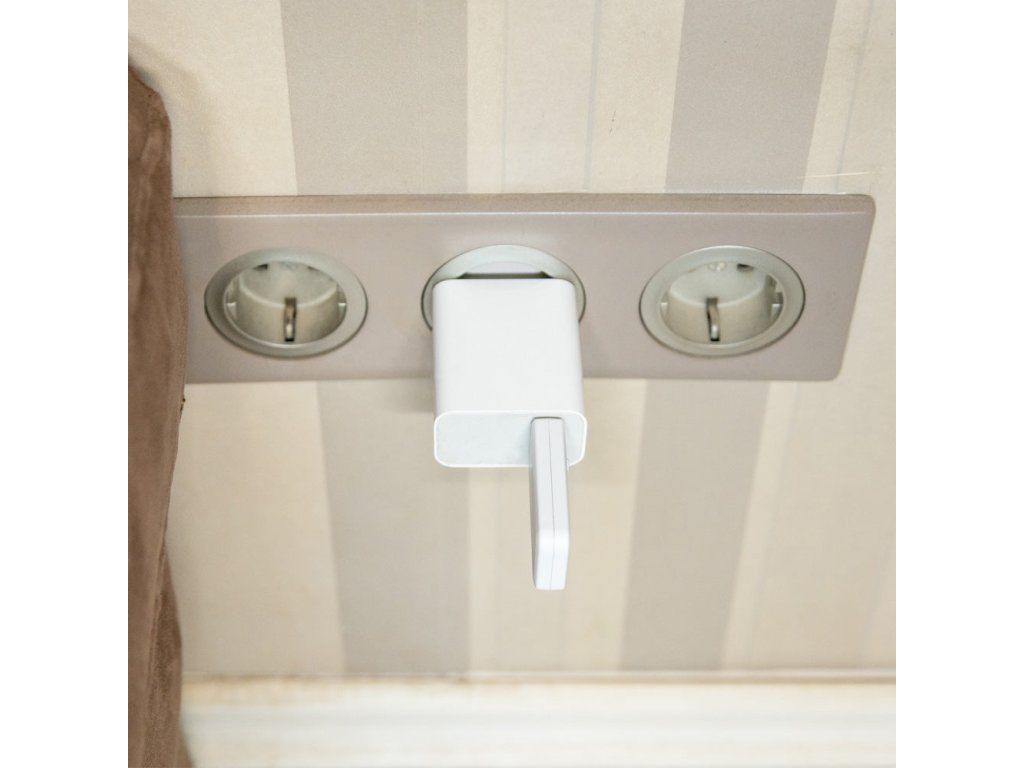

• Das Gateway steckt in einem USB-A-Anschluss und braucht dauerhafte Versorgung, planen Sie also eine Steckdose oder ein Netzteil in der Nähe ein.
• Ohne Adapter passt der Kopf auf ein Ventil mit dem Anschluss M30 x 1,5. Prüfen Sie vorab, welches Ventil Ihr Heizkörper hat, denn nicht jedes Ventil wird unterstützt.
• Abgenommen werden darf nur der alte Thermostatkopf. Ventilkörper und Verschraubung bleiben unberührt. Wer kein Thermostatventil hat, braucht zuerst einen Fachbetrieb.
• Der Kopf gehört ausschließlich in trockene Innenräume. Er darf weder feucht werden noch verdeckt unter einem Vorhang oder einer Heizkörperverkleidung arbeiten.
• Die Umgebungstemperatur beträgt -20 bis +60 Grad Celsius, die Luftfeuchte 25 bis 80 Prozent.
• Batterien liegen bei und halten bis zu zwei Jahre. Die tatsächliche Dauer hängt davon ab, wie oft der Kopf das Ventil bewegt.
• Empfohlen sind Lithium-Eisendisulfid-Zellen der Größe AA. Mit Akkus arbeitet der Kopf unter Umständen nicht und alte Zellen werden nicht mit neuen gemischt.
• Die Kalibrierung startet nach dem Aufsetzen des Kopfes von selbst. Ein nicht bis zum Anschlag aufgesetzter Kopf startet sie gar nicht und schwache Batterien lassen sie mit einem Fehler enden.
• Die Anbindung an ein Zigbee-Netz kam erst mit der Firmware 1.3.2. Das Einspielen von Firmware-Updates ist Sache des Anwenders.
• Der Kopf selbst verbindet sich nicht mit dem Wi-Fi. Wi-Fi hat erst das Gateway.
• Wochenpläne brauchen eine Internetverbindung, damit die Uhrzeit abgeglichen wird. Die Bedienung am Drehring funktioniert auch ohne Netz.
• Ein Kopf regelt einen Heizkörper. Für die ganze Wohnung wird je Heizkörper einer gesetzt.

Was sich durch Drehen des Rings einstellen lässt

Der Ring ist nicht nur ein Temperaturrad. Je nach Zahl und Tempo der Schritte startet er auch die Kopplung und den Boost-Modus, der Kopf lässt sich also vollständig ohne Telefon bedienen.

Die Taste am Gehäuse führt auf anderem Weg zum selben Ziel: ein Druck startet die Bluetooth-Kopplung, drei Drücke die Aufnahme ins Zigbee-Netz, fünf Drücke die Funktion Find and Bind, und dreißig Sekunden Halten stellt den Auslieferungszustand her.

Häufige Fragen

Muss ich zusätzlich ein Gateway beschaffen?
Nein. In dieser Packung liegt das Shelly BLU Gateway Gen3 bei. Ohne Gateway bleiben die Bedienung am Drehring und die Einbindung in ein Zigbee-Netz erhalten, die App Shelly Smart Control und die externen Fühler von Shelly stehen dann aber nicht zur Verfügung.

Wie viele Köpfe unterstützt ein Gateway?
Bis zu fünf. Wer mehr Heizkörper ausstattet, ergänzt ein weiteres Gateway.

Woran erkenne ich, ob der Kopf auf mein Ventil passt?
Nehmen Sie den alten Kopf ab und sehen Sie sich den Anschluss an. M30 x 1,5 passt direkt, für Danfoss RA, RAV und RAVL, für Caleffi, für Giacomini und für M28 x 1,5 liegt ein Adapter bei. Bei allen anderen vergleichen Sie das Ventil mit den Fotos im Dokument BLU TRV Valve compatibility guide.

Was tun, wenn die Kalibrierung fehlschlägt?
Häufig sitzt der Kopf nicht bis zum Anschlag auf der Grundplatte. Die zweite Ursache sind schwache Batterien. An einem Ventil mit Adapter hilft die Stiftverlängerung aus dem Adaptersatz.

Arbeitet der Kopf auch bei Internetausfall?
Ja. Die vorgegebene Temperatur wird weiter gehalten und am Drehring am Heizkörper verstellt. Wochenpläne brauchen allerdings eine Internetverbindung für den Zeitabgleich.

Wozu dient ein externer Temperaturfühler?
Der Kopf sitzt dicht am Heizkörper, sein eigener Fühler wird also von der Strahlungswärme beeinflusst. Ein Fühler Shelly BLU H&T weiter im Raum korrigiert die Messung. Im Modus für Fußbodenheizung richtet sich der Kopf ausschließlich nach dem externen Fühler.

Lässt sich der Kopf ohne Gateway in ein Zigbee-Netz einbinden?
Ja, Zigbee beherrscht der Kopf und es kam mit der Firmware 1.3.2. Die App Shelly Smart Control und die externen Fühler von Shelly setzen dennoch das Gateway voraus.

Hört man den Kopf nachts?
Das Verstellen des Ventils ist aus der Nähe hörbar. Für das Schlafzimmer gibt es den leisen Modus, in dem sich das Ventil leiser bewegt.
