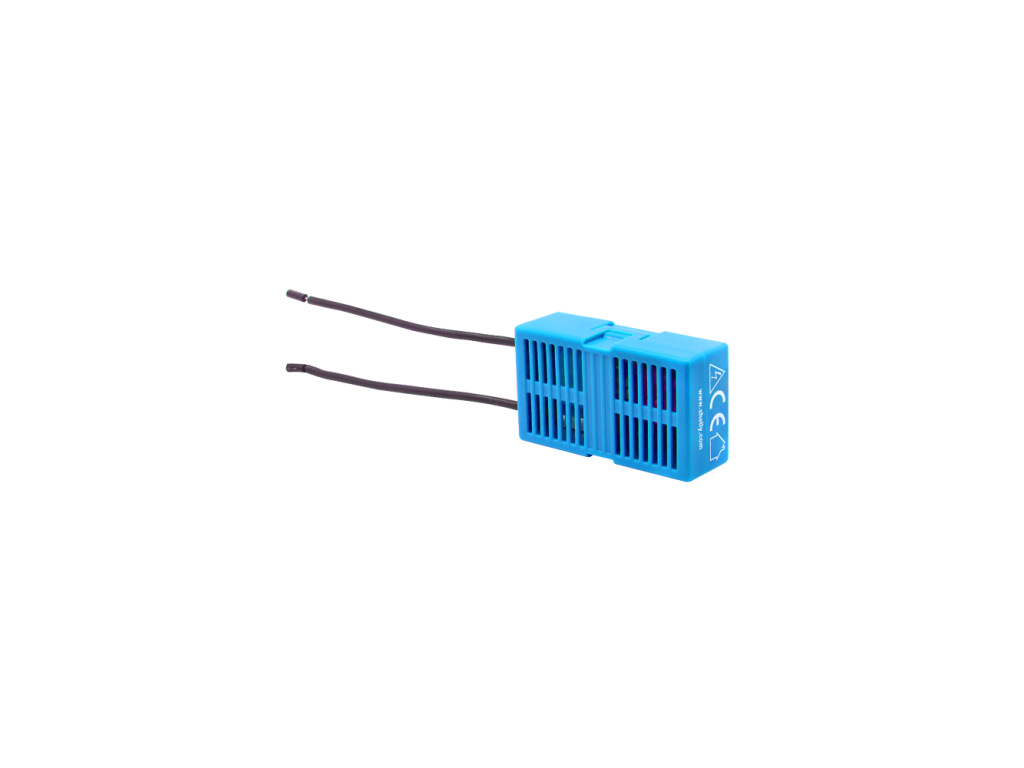

SHELLY Bypass for 1L/2L Gen3 Bypass für die Leuchte für Shelly 1L Gen3 und 2L Gen3, Installation ohne Neutralleiter

Produktdetailbeschreibung

Wenn in der Schalterdose kein Neutralleiter liegt, sind die Module Shelly 1L Gen3 und 2L Gen3 darauf ausgelegt, doch in diesem Fall ist dieser Bypass erforderlich. Ohne ihn arbeiten sie im Netz mit 240 V und 50 Hz ohne Neutralleiter nicht richtig.

Ist das etwas für Sie?

• Ja, wenn Sie einen Shelly 1L Gen3 oder 2L Gen3 in eine Dose ohne Neutralleiter setzen.
• Ja, wenn in der Leuchte Platz für den Bypass ist.
• Nein, wenn Sie einen Bypass für ein anderes Gerät suchen. Dieses Teil ist ausdrücklich für 1L Gen3 und 2L Gen3.

Auf einen Blick

• ermöglicht den Betrieb der Module Shelly 1L Gen3 und 2L Gen3 ohne Neutralleiter
• Montage in der Leuchte, direkt hinter dem Leuchtmittel
• zwei Zuleitungen an Kabeln, Ausgang O des Moduls und Neutralleiter
• Versorgung 240 V AC bei 50 Hz, Verbrauch unter 4 W
• Leiter 0,2 mm² als Litze, Kabellänge 65 mm mit einer Toleranz von 5 mm
• Gewicht 8 g, türkisfarbenes Kunststoffgehäuse und schwarze Kabel
• Luftfeuchte 30 bis 70 % RH, Höhe bis 2000 m

Funktionen

Er ist eine elektronische Einheit, die die Module Shelly 1L Gen3 und 2L Gen3 für den Betrieb ohne Neutralleiter benötigen. Er ergänzt den Stromkreis so, dass das Modul auch dort richtig arbeitet, wo kein Neutralleiter zu ihm führt, und damit entfällt die Bedingung einer Mindestlast. Das Teil ist für ein breites Spektrum an Leuchten entwickelt und geprüft.

Steuerung und Kommunikation

Die Bedienung bleibt beim Modul Shelly 1L Gen3 oder 2L Gen3, zu dem der Bypass eine Ergänzung ist. Der Bypass selbst ist nur eine elektronische Einheit im Stromkreis und hat keine Bedien- oder Kommunikationsfunktionen.

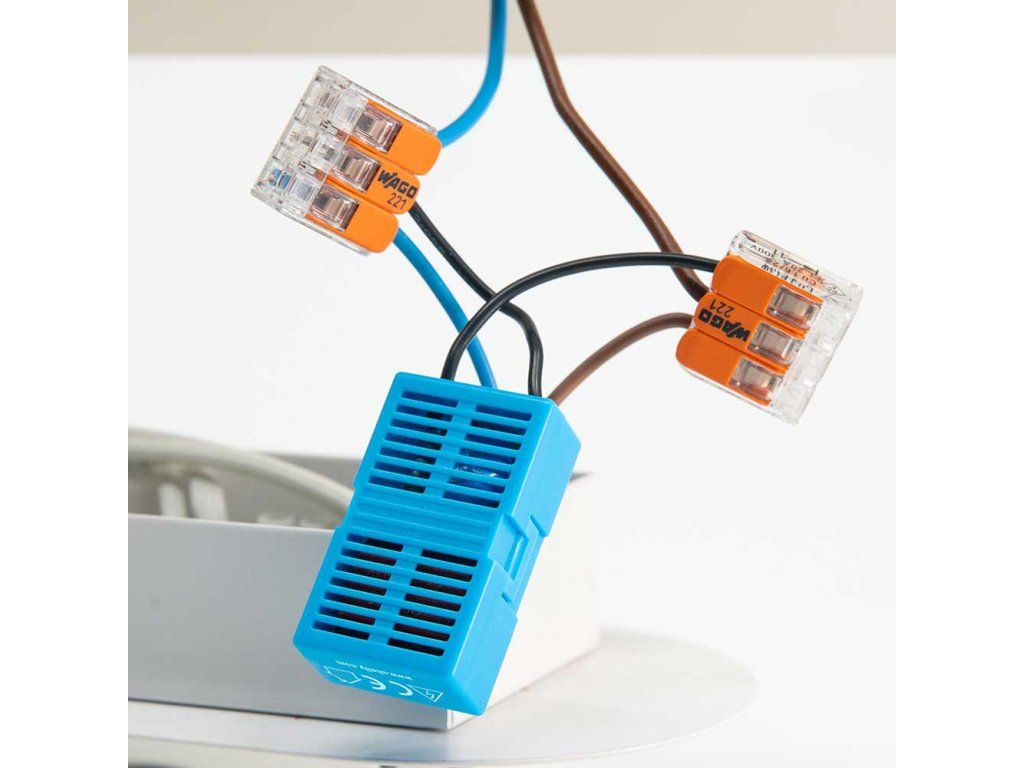

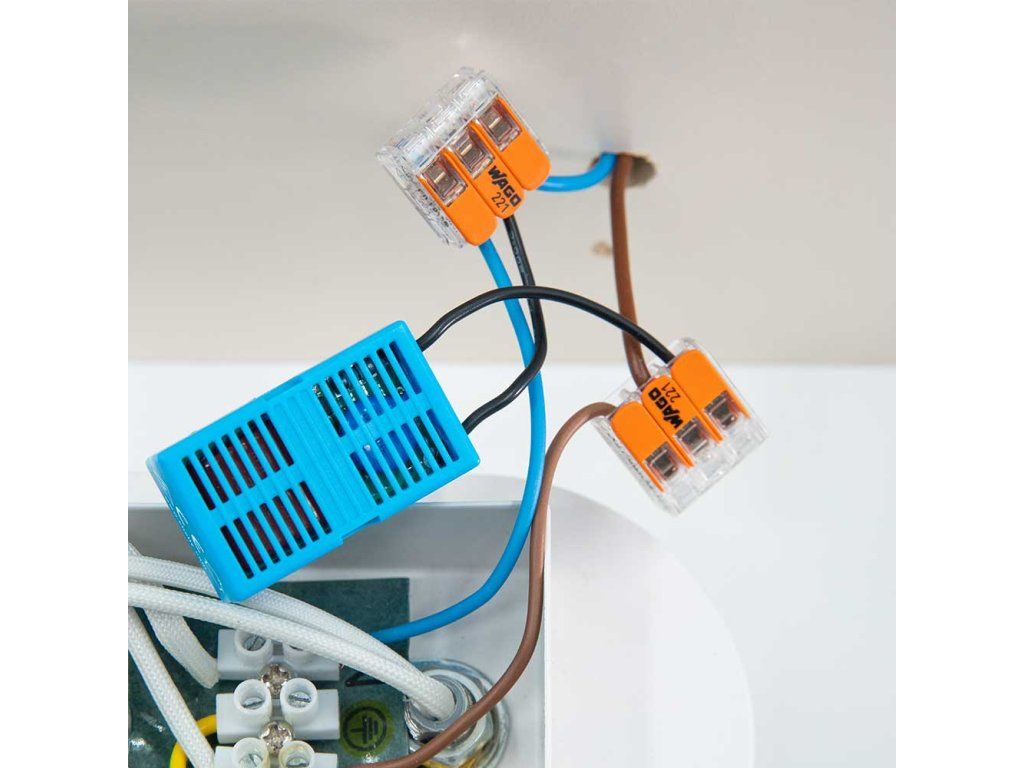

Montage und Anwendung

Der Bypass gehört in die Leuchte und nirgendwo sonst. Die Installation soll eine Elektrofachkraft ausführen, vor der Arbeit sind die Sicherungen auszuschalten und die Leitungen auf Spannungsfreiheit zu prüfen.

• es ist ein Einbauteil, den Schutz vor unbeabsichtigtem Berühren spannungsführender Teile übernimmt das Leuchtengehäuse
• angeschlossen wird er mit zwei Kabeln
• das erste Kabel führt an den Ausgang O des Moduls Shelly 1L Gen3 oder 2L Gen3
• das zweite Kabel führt an den Neutralleiter
• für 1L Gen3 und für 2L Gen3 gilt jeweils ein eigenes Schaltbild

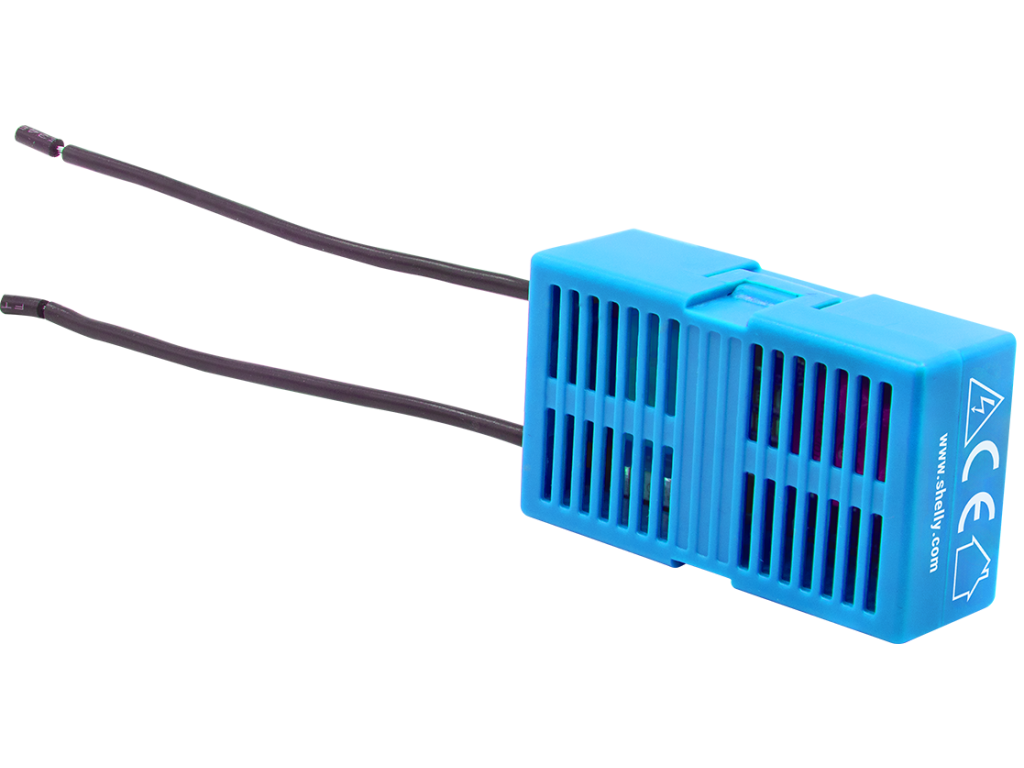

Ausstattung

• Türkisfarbenes Gehäuse. Die Farbe ist das Erkennungsmerkmal, der weiße Bypass gehört den älteren Reihen und der limettengrüne dem Dimmer.
• Zwei schwarze Anschlussleitungen von 65 mm mit 5 mm Toleranz. Bewusst kurz, das Teil gehört direkt in die Leuchte.
• Feindrähtige Leiter mit 0,2 mm² und 0,5 mm Abisolierlänge. Feine Leiter, die das Biegen auf engem Raum vertragen.
• Gewicht 8 Gramm. Selbst eine hängende Leuchte trägt daran nicht schwerer.
• Betriebstemperatur -20 bis 70 °C. In einer Leuchte ist es wärmer als im Raum, diese Obergrenze rechnet damit.
• Verbrauch unter 4 W bei 240 V und 50 Hz. Der Verbrauch ist gewollt, genau er ersetzt den fehlenden Neutralleiter.

Was Sie noch brauchen

• Ein Modul Shelly 1L Gen3 oder 2L Gen3. Der Bypass ist ausdrücklich für sie bestimmt und gehört zu keinem anderen Gerät.
• Platz direkt in der Leuchte. Der Hersteller nennt die Montage im Inneren der Leuchte, nicht in der Schalterdose.
• Zugang zur Leuchte. Bei geschlossener Decke oder vergossener Leuchte kommt der Bypass nirgends hin.
• Eine Elektrofachkraft. Der Anschluss an einen 230-V-Kreis gehört in fachkundige Hände.
• Freiraum um das Teil. Der Bypass erwärmt sich, dicht anliegende Dämmung ist ein Fehler.
• Einen Innenraum mit 30 bis 70 % RH bis 2000 m Höhe. Eine IP-Schutzart nennt der Hersteller nicht.

Einsatzbereiche

• ältere Installationen, in denen in der Schalterdose kein Neutralleiter liegt
• Leuchten mit genug Platz für ein kleines Teil an Kabeln
• Wohnungen, Einfamilienhäuser und Mehrfamilienhäuser
• kleinere Büros, Läden und Betriebe
• Behörden, Schulen und Hochschulen

Wichtig vor dem Kauf

• Dieser Bypass ist für Shelly 1L Gen3 und 2L Gen3 vorgesehen. Für andere Geräte oder ältere Generationen ist er nicht vorgesehen.
• Der Bypass wird ausschließlich in der Leuchte montiert. Den Schutz vor dem Berühren spannungsführender Teile übernimmt deren Gehäuse.
• Die Versorgung beträgt 240 V AC bei 50 Hz.
• Die Leistungsaufnahme liegt unter 4 W.
• Die Kabel messen 65 mm mit einer Toleranz von 5 mm, es muss also Platz zum Verlegen geben.
• Prüfen Sie vor der Montage, ob in der Leuchte Platz für das Teil ist.
• Die Betriebstemperatur liegt bei -20 bis 40 °C.
• Die Installation soll eine Elektrofachkraft ausführen.

Maße, Leitungen und Montage

Für die Montage zählen drei Zahlen: die Größe des Gehäuses, die Länge der Leitungen und der Ort, an den das Teil gehört.

In den Schaltbildern des Herstellers erscheinen die Klemmen L, O, O1 und O2, N, S1, S2 und Sx. Ihre Bedeutung hängt vom angeschlossenen Modul ab, deshalb gilt das Schaltbild des jeweiligen Moduls.

Häufige Fragen

Für welche Module ist er gedacht?
Für Shelly 1L Gen3 und Shelly 2L Gen3.

Wohin wird er montiert?
In die Leuchte, direkt hinter das Leuchtmittel. Anderswo darf er nicht montiert werden.

Muss man ihn einstellen?
Er wird nicht eingestellt. Sie arbeiten mit dem Modul 1L Gen3 oder 2L Gen3.

Wie wird er angeschlossen?
Mit zwei Kabeln, an den Ausgang O des Moduls und an den Neutralleiter. Für 1L Gen3 und für 2L Gen3 gilt jeweils ein eigenes Schaltbild.

Wie viel verbraucht er?
Der Verbrauch liegt unter 4 W.

Worin er sich von den anderen Bypässen unterscheidet

Im Sortiment stehen drei Bypässe, und verwechseln lassen sie sich nur auf den ersten Blick. Die Tabelle zeigt, worin sich dieser unterscheidet.

⛔ Eine Verwechslung ist nicht bloß kosmetisch. Das Stück für den Dimmer hat eine um dreißig Grad niedrigere Temperaturobergrenze, und das ist in einer Leuchte ein wesentlicher Unterschied.
