SHELLY Bypass for Dimmer Bypass für die Leuchte für Shelly Dimmer Gen3 und neuere Modelle erforderlich bei Lasten unter 20 W, Betrieb ohne Neutralleiter

Produktdetailbeschreibung

Kleine LED-Leuchten und ein Dimmer ohne Neutralleiter vertragen sich nicht immer. Deshalb gehört zum Shelly Dimmer Gen3 und neueren Modellen dieser Bypass. Nötig ist er genau dann, wenn der Dimmer ohne Neutralleiter arbeitet und die Last weniger als 20 W hat.

Ist das etwas für Sie?

• Ja, wenn Sie kleine Leuchten unter 20 W dimmen.
• Ja, wenn in der Schalterdose kein Neutralleiter liegt. Kompatibel ist er mit dem Shelly Dimmer Gen3 und neueren Modellen, namentlich Gen3 und Gen4.
• Nein, wenn es um die Module Shelly 1L Gen3 oder 2L Gen3 geht. Dafür gibt es einen eigenen Bypass.

Auf einen Blick

• vorgesehen für Shelly Dimmer Gen3 und neuere Modelle, namentlich Gen3 und Gen4
• erforderlich bei Lasten mit weniger als 20 W
• Anschluss parallel zur Last in der Leuchte
• Versorgung 220 bis 240 V AC bei 50 Hz, Verbrauch unter 4 W
• Litzen mit 0,2 mm², Kabellänge 65 mm mit einer Toleranz von 5 mm
• Abmessungen 39 x 23 x 13 mm ohne Leitungen, Gewicht 8 g
• Gehäuse in Limettengrün, in derselben Farbe wie das Gehäuse des Dimmer Gen3
• Betriebstemperatur -20 bis 40 °C, Luftfeuchte 30 bis 70 % RH

Funktionen

Es handelt sich um eine elektronische Einheit, die der Dimmer braucht, um in einer Installation ohne Neutralleiter auch bei kleinen Lasten richtig zu arbeiten. Mit dem Bypass entfällt die Bedingung einer Mindestlast, und das Teil ist für ein breites Spektrum an Leuchten entwickelt und geprüft. Genannt ist nur der Wert, ab dem der Bypass nötig wird, nämlich eine Last mit weniger als 20 W.

Steuerung und Kommunikation

Das intelligente Gerät der Installation bleibt der Shelly Dimmer Gen3 oder Gen4, der Bypass ist seine Ergänzung. Der Bypass hat nur den elektrischen Anschluss, also zwei Zuleitungen an Kabeln. Eine Bedien- oder Kommunikationsschnittstelle hat die Baugruppe nicht, sie ist eine elektronische Einheit, die der Dimmer benötigt.

Montage und Anwendung

Es besteht die Gefahr eines Stromschlags, die Installation muss eine Elektrofachkraft ausführen, und vor der Arbeit sind die Sicherungen auszuschalten. Das Gerät ist nur für den Innenbereich bestimmt.

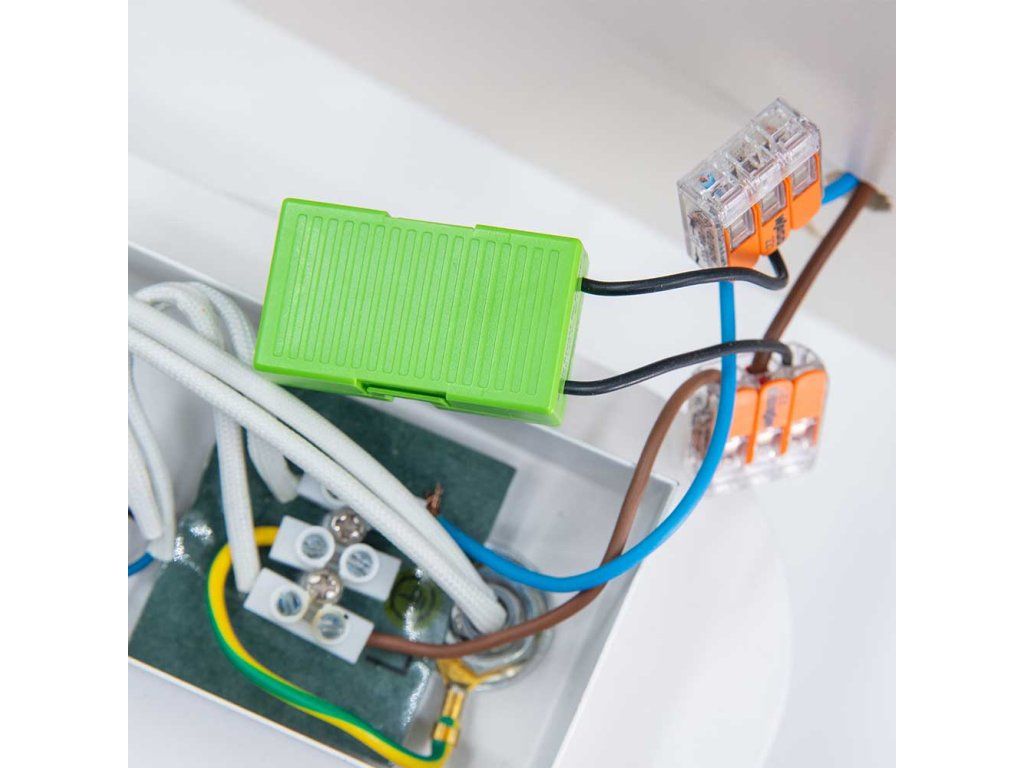

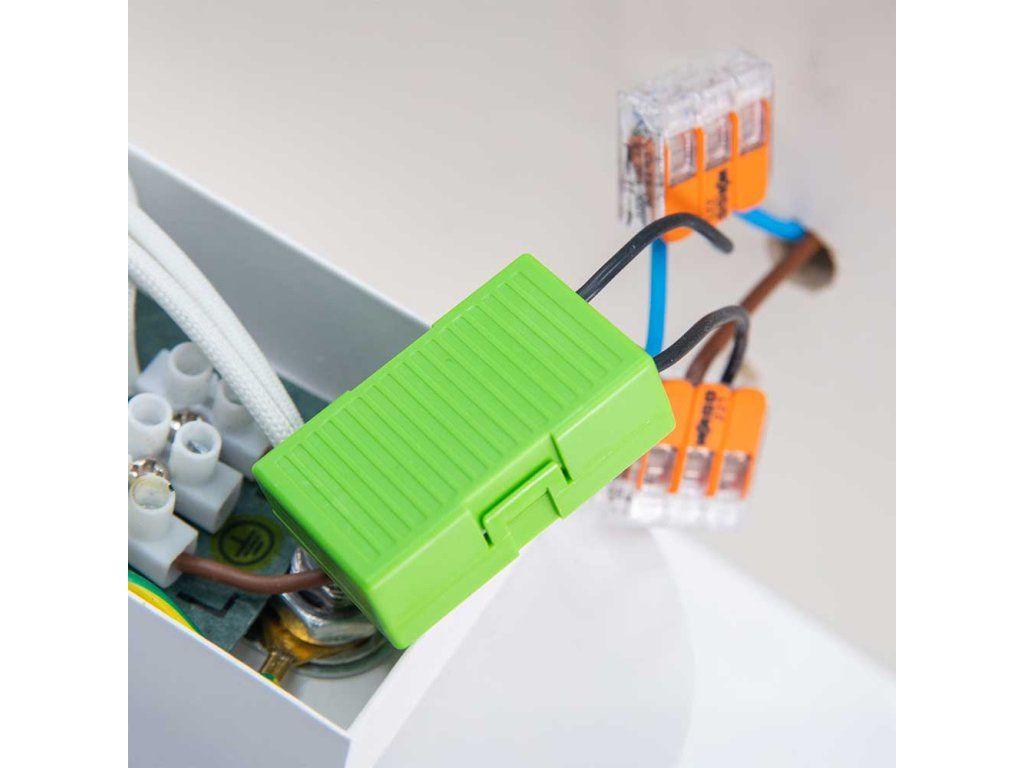

• der Bypass wird parallel zur Last angeschlossen und in der Leuchte montiert
• Abmessungen 39 x 23 x 13 mm ohne Leitungen
• zwei Zuleitungen, der Ausgang O des Dimmers und der Neutralleiter
• die Kabel messen 65 mm mit einer Toleranz von 5 mm
• die Litzen haben 0,2 mm²

Ausstattung

• Limettengrünes Gehäuse mit schwarzem Aufdruck. Dieselbe Farbe wie der Dimmer Gen3, daran erkennt man das Paar auch Jahre später in der Dose.
• Zwei schwarze Leitungen von 65 mm mit 5 mm Toleranz. Die Länge rechnet mit der Montage direkt in der Leuchte.
• Feindrähtige Leiter 0,2 mm² mit 0,5 mm Abisolierlänge. Feine Leiter für den engen Raum.
• Gehäuse 39 x 23 x 13 mm und 8 Gramm. Dieselben Maße wie bei den übrigen Bypässen von Shelly.
• Versorgung 220 bis 240 V bei 50 Hz, Verbrauch unter 4 W. Der Verbrauch ist gewollt und ersetzt die fehlende Mindestlast.
• Betriebstemperatur -20 bis 40 °C. ⚠️ Die niedrigste Obergrenze der drei Bypässe, die beiden anderen reichen bis 70 °C.

Was Sie noch brauchen

• Einen Dimmer Shelly Dimmer Gen3 oder Gen4. Für andere Geräte ist dieser Bypass nicht geeignet, sie haben eigene Fassungen.
• Die Leistungsaufnahme der Last. Der Bypass wird bei einer Last unter 20 W gebraucht, bei größerer Last nicht.
• Einen Platz in der Leuchte, der sich nicht aufheizt. Die Obergrenze liegt bei 40 °C, in einer geschlossenen Leuchte mit Halogen ist das wenig.
• Eine Elektrofachkraft. Der Anschluss parallel zur Last in einem 230-V-Kreis ist keine Laienarbeit.
• Zugang zur Leuchte. Das Teil gehört ins Innere, nicht in die Schalterdose.
• Einen Innenraum mit 30 bis 70 % RH bis 2000 m Höhe. Eine IP-Schutzart nennt der Hersteller nicht.

Einsatzbereiche

• gedimmte Leuchten mit weniger als 20 W
• Installationen ohne Neutralleiter in der Schalterdose
• Wohnungen, Einfamilienhäuser und Mehrfamilienhäuser
• kleinere Büros, Läden und Betriebe
• Behörden, Schulen und Hochschulen

Wichtig vor dem Kauf

• Dieser Bypass ist für den Shelly Dimmer Gen3 und neuer vorgesehen, konkret Gen3 und Gen4.
• Für die Module Shelly 1L Gen3 und 2L Gen3 gibt es einen anderen Bypass, dieser ist dafür nicht vorgesehen.
• Nötig wird er, wenn der Dimmer ohne Neutralleiter arbeitet und die Last weniger als 20 W hat.
• Die Versorgung beträgt 220 bis 240 V AC bei 50 Hz. Der Bypass für 1L und 2L hat einen anderen Wert, verwechseln Sie beide nicht.
• Die Montage gehört in die Leuchte, angeschlossen wird parallel zur Last.
• Die Leistungsaufnahme liegt unter 4 W.
• Das Gerät ist nur für den Innenbereich bestimmt, die Betriebstemperatur liegt bei -20 bis 40 °C.
• Die Installation muss eine Elektrofachkraft ausführen, vorher sind die Sicherungen auszuschalten.

Wann der Bypass gebraucht wird

Nicht jede Dimmerinstallation verlangt ihn. Es entscheiden die Leistung der Last und die Frage, ob in der Dose ein Neutralleiter liegt.

Der einzige Grenzwert, den der Hersteller zu diesem Bypass nennt, ist die Last unter 20 W. Konkrete Leuchtentypen gibt er nicht an, das Teil ist für eine breite Auswahl ausgelegt.

Häufige Fragen

Zu welchen Dimmern gehört er?
Er gehört zum Shelly Dimmer Gen3 und neueren Modellen, namentlich Gen3 und Gen4.

Wann brauche ich ihn überhaupt?
Wenn der Dimmer ohne Neutralleiter arbeitet und die Last unter 20 W liegt.

Wie wird er angeschlossen?
Parallel zur Last, in der Leuchte. Die Zuleitungen sind der Ausgang O des Dimmers und der Neutralleiter.

Passt er auch zu den Modulen 1L Gen3 oder 2L Gen3?
Dafür gibt es einen anderen Bypass, dieser ist für Dimmer vorgesehen.

Wie viel verbraucht er?
Der Verbrauch liegt unter 4 W.

Die Gehäusefarbe als Schlüssel

Die drei Bypässe von Shelly haben dasselbe Gehäuse und unterschiedliche Farben. Wer das weiß, muss nicht die Typbezeichnung im kleinen Aufdruck suchen.

⛔ Das limettengrüne Stück hat die niedrigste Temperaturobergrenze der drei. In einer geschlossenen Leuchte, in der sich Wärme staut, ist genau das die Angabe, die über den Platz entscheidet.
