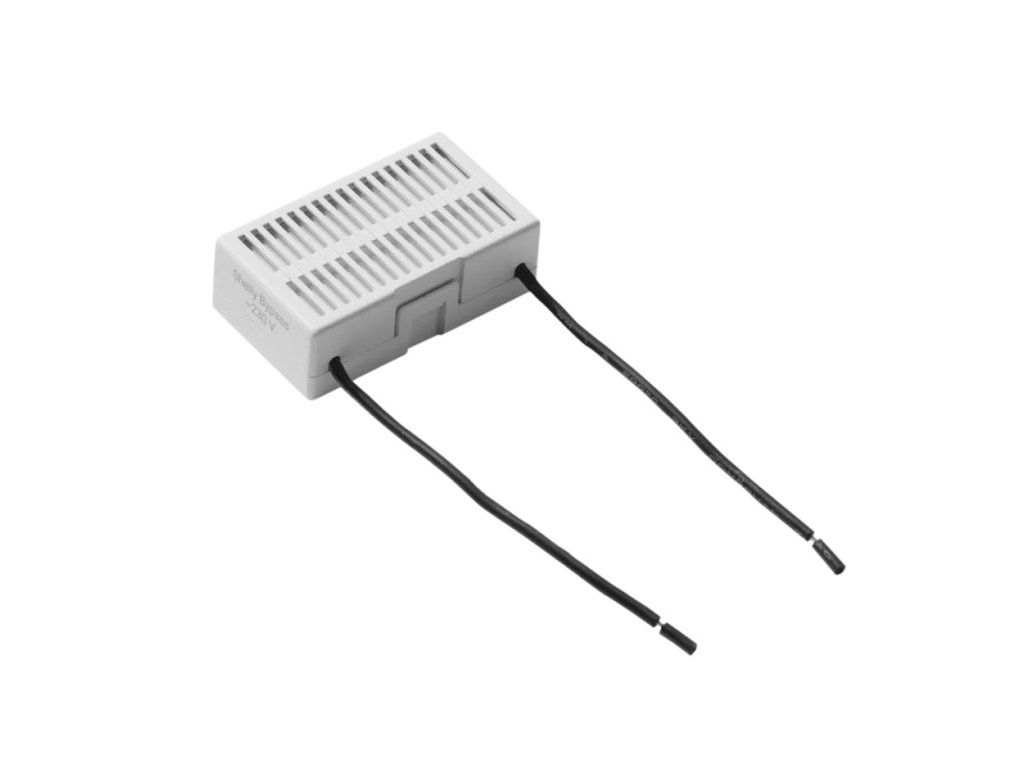

SHELLY Bypass Bypass-Modul

Produktdetailbeschreibung

Flackert die LED-Leuchte, obwohl sie ausgeschaltet ist, oder startet das Modul ohne Neutralleiter nicht? Die typische Ursache ist eine zu geringe Stromaufnahme der Last. Der Shelly Bypass wird parallel zur Leuchte angeschlossen, ergänzt die fehlende Stromaufnahme und der Betrieb stabilisiert sich. Er ist für Geräte bestimmt, die für ihren Betrieb keinen Neutralleiter benötigen.

Ist das etwas für Sie?

• Ja, wenn Ihre LED-Leuchte auch im ausgeschalteten Zustand blinkt.
• Ja, wenn ein Gerät ohne Neutralleiter bei einer kleinen Leuchte gar nicht erst anläuft.
• Ja, wenn Sie Shelly 1L oder Dimmer 2 und eine Last unter 20 W bei 240 V AC haben.
• Ja, wenn an der Leuchte Platz für ein Teil von 39 x 23 x 13 mm ist.
• Nein, wenn Sie Shelly 1L Gen3 oder 2L Gen3 einbauen. Dafür gibt es den eigenen Bypass im türkisfarbenen Gehäuse.
• Nein, wenn Sie Shelly Dimmer Gen3 oder Gen4 haben. Die haben ihren eigenen Bypass in Limette.
• Nein, wenn der Neutralleiter in der Dose liegt. Dann braucht das Gerät keinen Bypass.

Auf einen Blick

• Behebt unstabilen Betrieb bei Lasten unter 20 W bei 240 V AC
• Kompatibel mit Shelly 1L und Shelly Dimmer 2
• Betriebsspannung 230 V AC
• Eigenverbrauch unter 4 W
• Abmessungen 39 x 23 x 13 mm ohne Leitungen
• Betriebstemperatur -20 bis 70 °C
• Kunststoffgehäuse in Weiß

Funktionen

Module ohne Neutralleiter beziehen ihren Strom über die angeschlossene Last. Ist die Last zu klein, typischerweise bei sparsamen LED-Leuchten, reicht der fließende Strom nicht aus, was sich durch Flackern, ein nicht startendes Modul oder unstabiles Verhalten zeigt. Der Bypass wird parallel zur Leuchte angeschlossen und ergänzt die nötige Stromaufnahme, sodass sich der Stromkreis wie bei größerer Last verhält.

Montage und Anwendung

Der Bypass wird unmittelbar an der Leuchte parallel zu dieser angeschlossen, meist in der Installationsdose oder im Raum über der Leuchte. Die Abmessungen von 39 x 23 x 13 mm ohne Leitungen erlauben den Einbau auch an beengten Stellen. Im Betrieb erwärmt er sich, deshalb muss Freiraum um ihn bleiben und er darf nicht mit Dämmstoff umhüllt werden. Die Installation darf nur von einer elektrotechnisch qualifizierten Person ausgeführt werden.

Ausstattung

• Betriebsspannung 230 V AC. Das gewöhnliche Netz, kein zusätzliches Netzteil und kein Trafo.
• Eigenverbrauch unter 4 W. Der Bypass zieht absichtlich Strom, aber in Maßen.
• Gehäuse 39 x 23 x 13 mm ohne Leitungen. Es passt in die Installationsdose und über die Leuchte.
• Betriebstemperatur -20 bis 70 °C. Eine höhere Obergrenze als beim Bypass für den Dimmer, der bei 40 °C endet.
• Luftfeuchte 30 bis 70 % RH und Höhe bis 2000 m. Gewöhnliche Innenbedingungen.
• Weißes Kunststoffgehäuse. Die Farbe ist zugleich das Erkennungsmerkmal, die Geschwister sind türkis und limettengrün.

Was Sie noch brauchen

• Die Gewissheit, dass wirklich die kleine Last die Ursache ist. Blinken im ausgeschalteten Zustand und ein nicht anlaufendes Gerät sind typische Anzeichen, aber nicht die einzig möglichen.
• Platz an der Leuchte. Der Bypass kommt parallel zur Last, also dorthin, wo es leuchtet, und nicht zum Gerät in der Schalterdose.
• Freiraum um den Bypass. Im Betrieb erwärmt er sich und darf weder in Dämmung eingepackt noch in Mineralwolle gedrückt werden.
• Eine Elektrofachkraft. Es ist ein Eingriff in einen 230-V-Stromkreis.
• Die Prüfung, welcher Bypass zu Ihrem Gerät gehört. Dieses Stück ist Shelly 1L und Dimmer 2 zugeordnet, neuere Reihen haben eigene Fassungen.
• Einen Innenraum bis 2000 m Höhe. Andere Bedingungen nennt der Hersteller nicht.

Einsatzbereiche

• LED-Leuchten mit geringer Leistung an einem Modul ohne Neutralleiter
• Leuchte, die im ausgeschalteten Zustand flackert
• Modul Shelly 1L, das wegen zu kleiner Last nicht startet
• Gedimmter Stromkreis mit Shelly Dimmer 2 und geringer Leistung

Wichtig vor dem Kauf

• Der Bypass schaltet und misst selbst nichts, er ist lediglich eine Ergänzung zum Modul
• Kompatibel ist er mit Shelly 1L und Shelly Dimmer 2
• Sinnvoll ist er nur bei Installationen ohne Neutralleiter, wo ein Neutralleiter vorhanden ist, wird er nicht benötigt
• Eingesetzt wird er bei Lasten unter 20 W bei 240 V AC
• Der Anschluss erfolgt parallel zur Leuchte, nicht in Reihe
• Im Betrieb erwärmt er sich, er benötigt Freiraum und darf nicht mit Dämmstoff umhüllt werden
• Die Betriebstemperatur beträgt -20 bis 70 °C, die Luftfeuchte 30 bis 70 %

Kennwerte und Anwendung

Der Bypass hat weder Einstellung noch Bedienung, sein ganzes Wesen passt in wenige Werte.

Das Herstellerdatenblatt nennt bei diesem Stück weder Gewicht noch Leiterquerschnitt oder Leitungslänge. Diese Werte gehören den neueren Bypässen und werden nicht übertragen.

Häufige Fragen

Wann brauche ich den Bypass?
Wenn das Modul ohne Neutralleiter arbeitet und die geschaltete Last unter 20 W bei 240 V AC liegt.

Wo wird er angeschlossen?
Parallel zur Leuchte, also unmittelbar bei ihr, nicht am Modul.

Hilft er auch bei einem Modul mit Neutralleiter?
Nein. Dort entsteht das Problem der geringen Stromaufnahme nicht.

Wie viele brauche ich?
Einen je betroffenem Stromkreis.

Welcher Bypass zu welchem Gerät gehört

Die Bypässe von Shelly sehen einander sehr ähnlich und unterscheiden sich in der Gehäusefarbe. Genau die Farbe ist der schnellste Weg, sie in der Dose auseinanderzuhalten.

⛔ Sie sind nicht austauschbar, und es geht nicht nur um die Farbe. Das limettengrüne Stück hat etwa eine um dreißig Grad niedrigere Temperaturobergrenze als die beiden anderen.
