SHELLY DALI Dimmer Gen3 Steuermodul für DALI-Leuchten mit Busversorgung für 5 Betriebsgeräte, WiFi, Bluetooth

Produktdetailbeschreibung

Leuchten mit DALI-Betriebsgerät werden nicht über die Phase gesteuert, sondern über Nachrichten auf dem Bus. Der Shelly DALI Dimmer Gen3 ist die Brücke dorthin und dient als Gateway zwischen Shelly und einem Netz aus DALI-Leuchten. Er dimmt also nicht selbst, sondern sendet Befehle an denjenigen, der dimmt.

Ist das etwas für Sie?

• Ja, wenn Sie Leuchten mit DALI-Betriebsgerät haben und sie in die Shelly-App oder in ein System eines Drittanbieters holen wollen.
• Nein, wenn Sie gewöhnliche LED- oder Halogenleuchten an Netzspannung dimmen möchten. Dafür gibt es andere Shelly-Dimmer.
• Achtung, ohne DALI-Bus hat dieses Gerät nichts zu steuern.

Auf einen Blick

• DALI-Steuergerät im Single-Master-Betrieb für LED-Betriebsgeräte nach Teil 207
• zwei Busklemmen D+ und D-, also ein DALI-Bus
• eigene Busversorgung, garantierte 10 mA für bis zu 5 DALI-Einheiten
• Busnennspannung 16 V, Kurzschlussstrom unter 35 mA
• zwei Eingänge S1 und S2 für Schalter oder Taster
• Versorgung 110 bis 240 V AC ±10 %, Verbrauch unter 2 W
• WLAN 802.11 b/g/n und Bluetooth 4.2, Unterstützung für KNXnet/IP

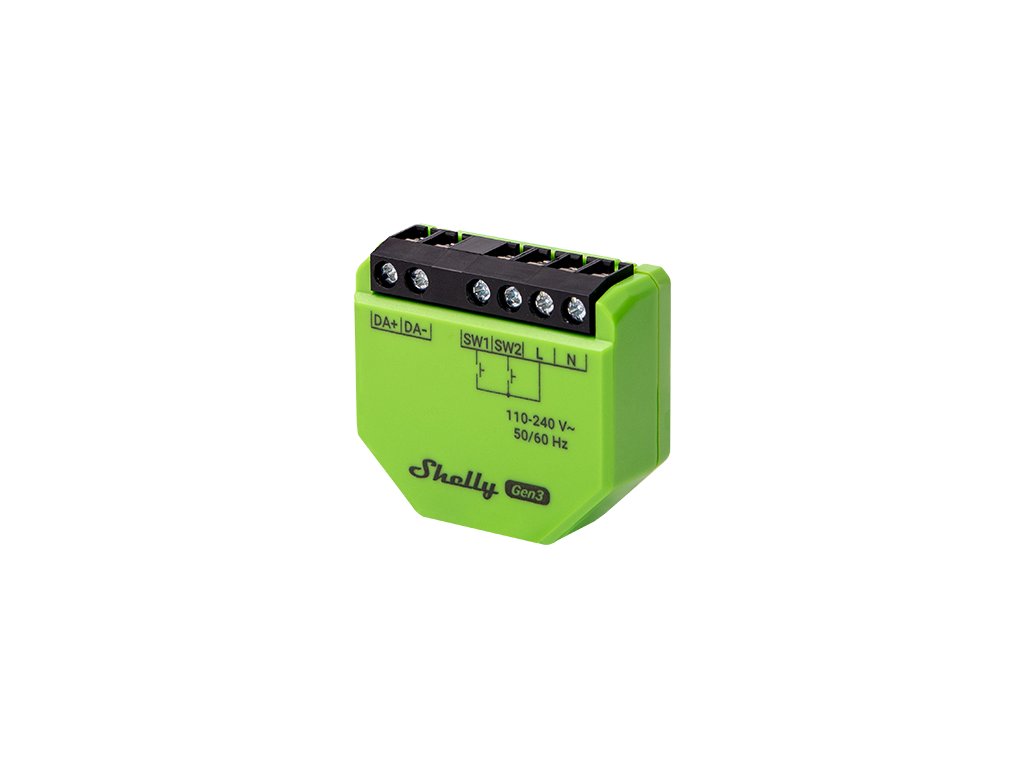

• Abmessungen 42 x 37 x 17 mm, Gewicht 18 g, grüne Ausführung

Funktionen

Das Modul steuert die angeschlossenen Betriebsgeräte gemeinsam über Broadcast-Nachrichten und regelt so deren Helligkeit. Einzelne Leuchten spricht es also nicht getrennt an. Unterstützt wird der Typ DT6, also die Steuerung der Lichtintensität, während die Steuerung der Farbtemperatur nicht unterstützt wird. Über das Dimmen hinaus gibt es einen Nachtmodus mit eigener Helligkeit, die Einstellung von minimaler und maximaler Helligkeit, die Änderungsgeschwindigkeit beim Halten der Taste und die Dauer des Übergangs von null auf hundert Prozent. Dazu 20 Zeitpläne, 20 Webhooks und Skripting.

Steuerung und Kommunikation

WLAN 802.11 b/g/n und Bluetooth 4.2, dazu Unterstützung für KNXnet/IP im Gebäudeeinsatz. Das Modul kann außerdem als Gateway für BLE-Geräte und als WLAN-Repeater dienen. Für die Einstellungen bringt es eine eigene Weboberfläche zum Überwachen, Steuern und Einstellen mit. Einen Hub braucht es nicht. Bei den Sprachassistenten unterstützt es für Amazon Alexa die Helligkeitssteuerung und für Google Smart Home die Eigenschaft Brightness. Von Hand wird über einen oder zwei Taster an den Eingängen S1 und S2 gedimmt.

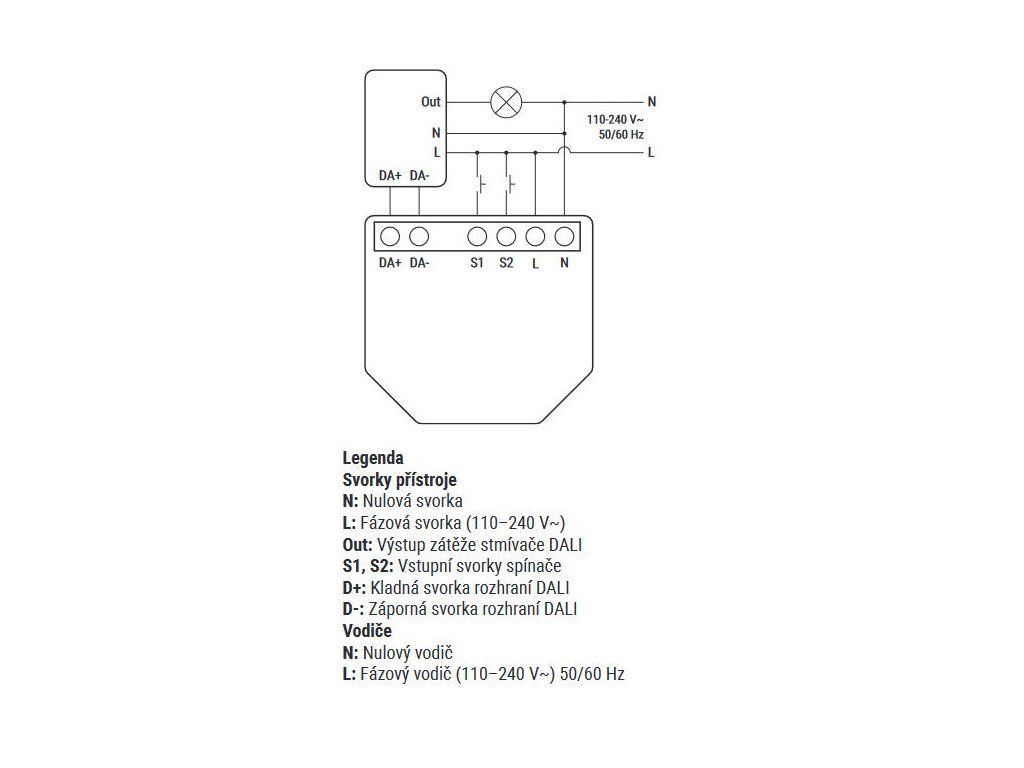

Montage und Anwendung

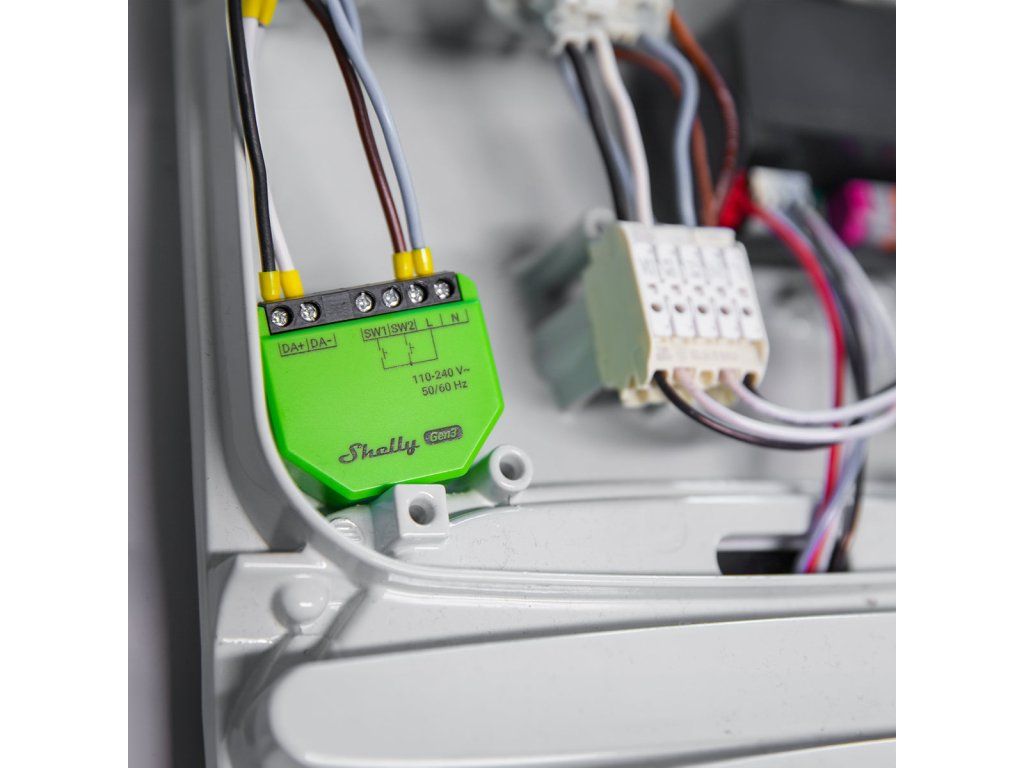

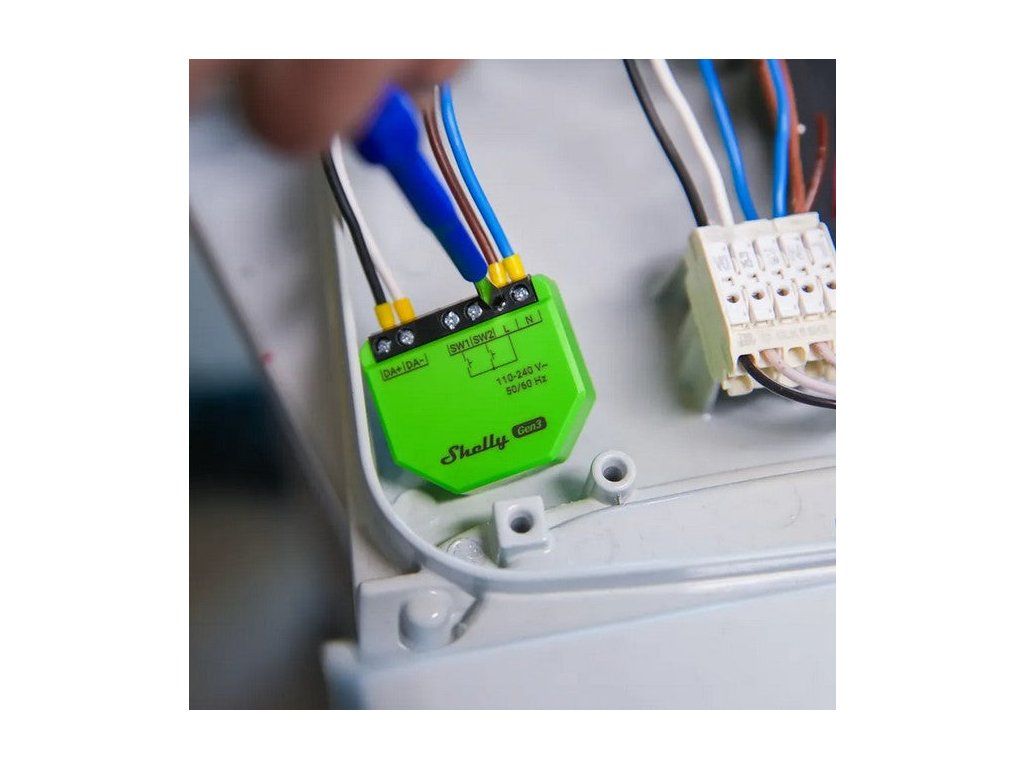

Das Modul wird in eine Unterputzdose oder in eine abgehängte Decke eingebaut. Überlassen Sie den Anschluss einer Elektrofachkraft.

• Außenleiter und Neutralleiter an die Klemmen L und N
• Bedienelemente an die Klemmen S1 und S2
• DALI-Bus an die Klemmen D+ und D-
• Leiter mit 0,5 bis 1,5 mm² Querschnitt, auf 5 bis 6 mm abisoliert
• Klemmenschrauben mit höchstens 0,4 Nm anziehen
• an der Add-on-Schnittstelle liegt bei versorgtem Gerät Hochspannung an

Ausstattung

• Busversorgung direkt aus dem Modul. Garantierte 10 mA bei nominell 16 V, ein eigenes DALI-Netzteil entfällt damit.

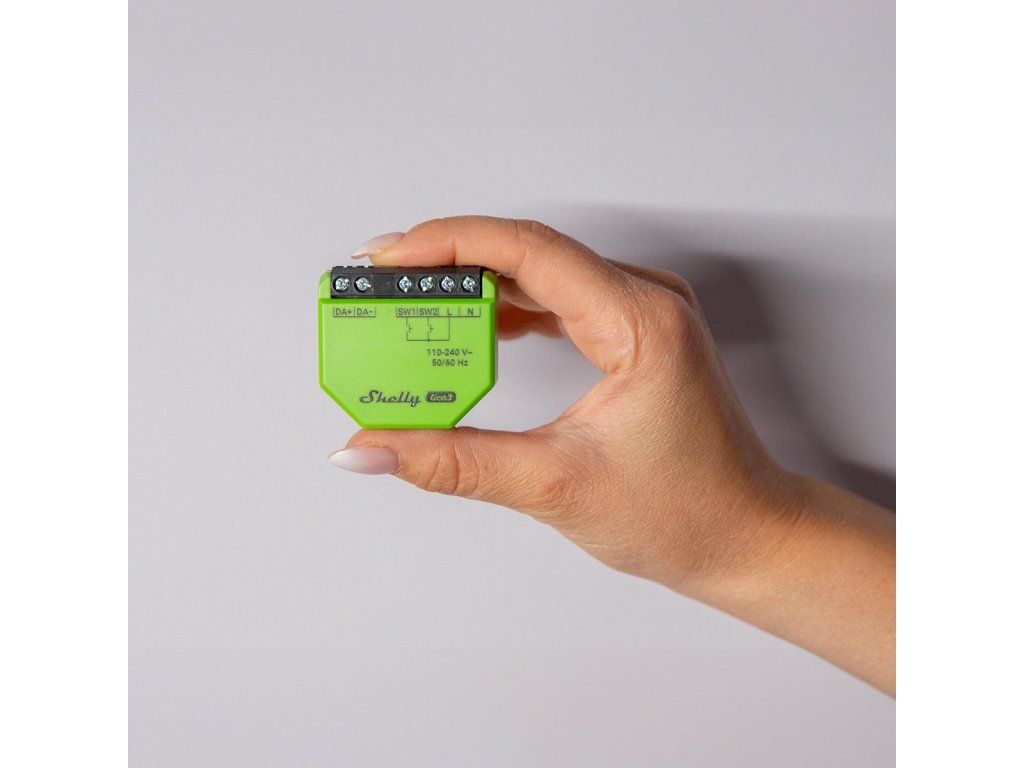

• Grünes Gehäuse 42 x 37 x 17 mm mit 18 g. Es passt in die Installationsdose und über die abgehängte Decke.
• Interner Temperaturfühler. Das Modul überwacht die eigene Erwärmung.
• WLAN und Bluetooth 4.2. WLAN bis 30 m im Gebäude, Bluetooth bis 10 m.
• Zwanzig Zeitpläne, zwanzig Webhooks, Skripting und MQTT. Es ist nicht bloß ein Dimmer, sondern ein programmierbarer Knoten.
• Verschlüsselung mit TLS 1.2. Gesicherte Kommunikation direkt im Modul.

Was Sie noch brauchen

• Leuchten oder Betriebsgeräte mit DALI-Schnittstelle. Das Modul steuert einen DALI-Bus, für gewöhnliche dimmbare LED ist es nicht gedacht.
• Die Betriebsgeräte zählen. ⛔ Der Bus liefert garantierte 10 mA, das reicht für fünf DALI-Einheiten. Bei größeren Anlagen braucht der Bus eine eigene Versorgung.
• Einen Neutralleiter in der Dose. Der Hersteller gibt an, dass ein Betrieb ohne Neutralleiter nicht möglich ist.
• Leiter mit 0,5 bis 1,5 mm² Querschnitt. Abisolieren auf 5 bis 6 mm, anziehen mit 0,4 Nm.
• Platz in der Dose oder über der abgehängten Decke. Eine andere Montageart nennt der Hersteller nicht.
• Eine Elektrofachkraft. Es ist ein Eingriff in einen Kreis mit 110 bis 240 V.

Einsatzbereiche

• Büros und Besprechungsräume mit einem DALI-Bus ohne weitere DALI-Steuergeräte
• Ladenflächen, deren Leuchten ein DALI-Betriebsgerät haben
• abgehängte Decken, in die das Modul neben der Leuchte passt
• Anbindung von DALI-Licht an die Shelly-App oder an ein KNX-System
• kleinere DALI-Busse mit bis zu fünf Betriebsgeräten, für die die eigene Busversorgung reicht

Wichtig vor dem Kauf

• Ohne Leuchten mit DALI-Betriebsgerät hat das Modul nichts zu steuern. Gewöhnliche LED- oder Halogenlast an Netzspannung dimmt es nicht.
• Die eigene Busversorgung ist für fünf DALI-Einheiten garantiert, die Einheiten selbst sollen extern versorgt werden.
• Alle Betriebsgeräte werden als eine Gruppe gesteuert. Einzelne Leuchten lassen sich nicht getrennt ansteuern.
• Die Steuerung der Farbtemperatur wird nicht unterstützt, unterstützt wird der Typ DT6.
• Der Neutralleiter wird benötigt, ohne ihn arbeitet das Modul nicht.
• An der Add-on-Schnittstelle liegt bei versorgtem Modul Hochspannung an.

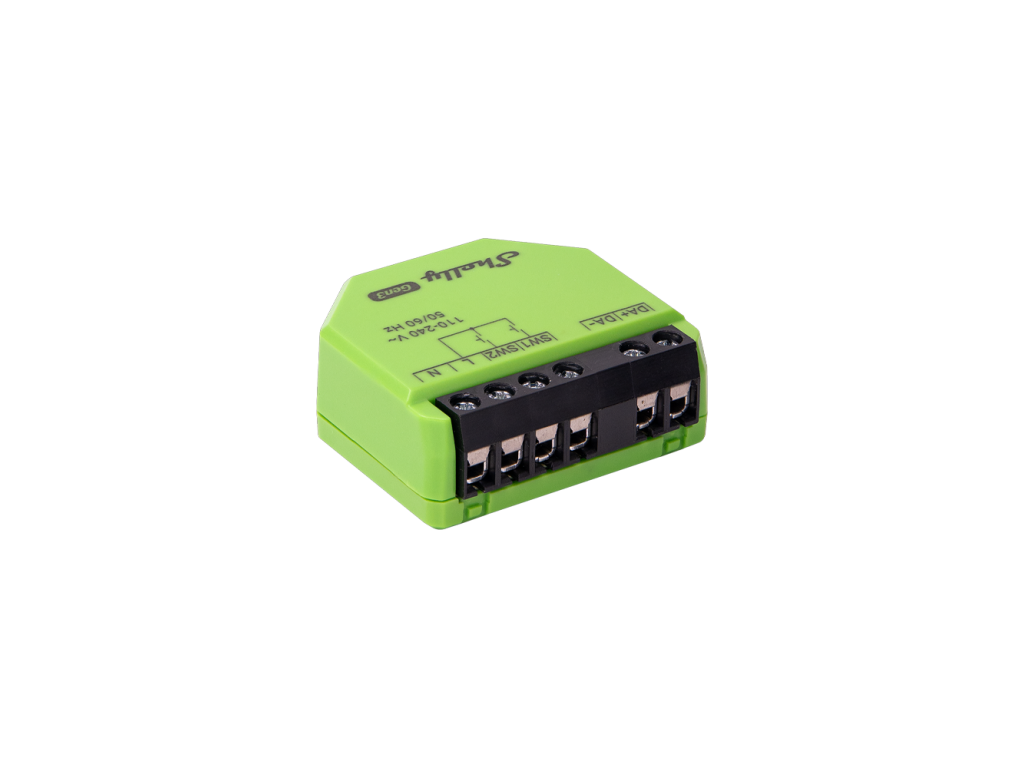

Anschlussklemmen

Das Modul hat zwei Klemmengruppen, die Netzseite und den DALI-Bus. Eine Verwechslung führt zum Schaden, deshalb lohnt es sich, sie vor dem Öffnen der Dose zu kennen.

Für alle Klemmen gelten der Querschnitt 0,5 bis 1,5 mm², die Abisolierlänge 5 bis 6 mm und das Anzugsmoment 0,4 Nm. Geeignet sind ein- und feindrähtige Leiter sowie Aderendhülsen.

Häufige Fragen

Wie viele Leuchten kann ich anschließen?
Bis zu fünf DALI-Einheiten aus der eigenen Busversorgung, mit garantierten 10 mA.

Kann er die Weißtemperatur ändern?
Nein. Unterstützt wird der Typ DT6, die Steuerung der Farbtemperatur nicht.

Kann ich jede Leuchte einzeln steuern?
Das Modul steuert alle angeschlossenen Betriebsgeräte als eine Gruppe über Broadcast-Nachrichten.

Geht es ohne Neutralleiter?
Nein, der Neutralleiter ist erforderlich.

Brauche ich einen Hub?
Nein. Das Gerät ist lokal wie aus der Ferne über Shelly Smart Control oder Systeme von Drittanbietern nutzbar.

Wie viele Leuchten das Modul trägt

Beim DALI-Bus entscheidet nicht die Leistung der Leuchten, sondern der Strom, den der Bus den Betriebsgeräten liefert. Genau das ist hier die Grenze.

⛔ Hat die Anlage mehr als fünf DALI-Einheiten, versorgt das Modul sie nicht allein und der Bus braucht ein eigenes Netzteil. Das ist der häufigste Grund, warum eine DALI-Anlage nach einer Erweiterung nicht mehr arbeitet.
