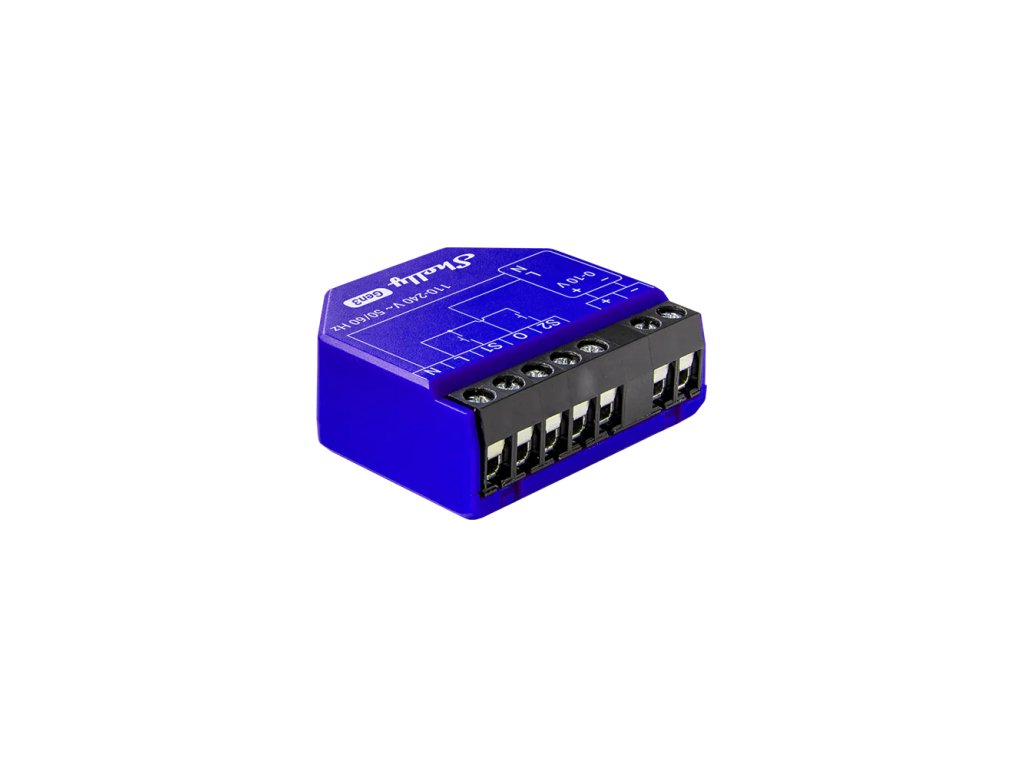

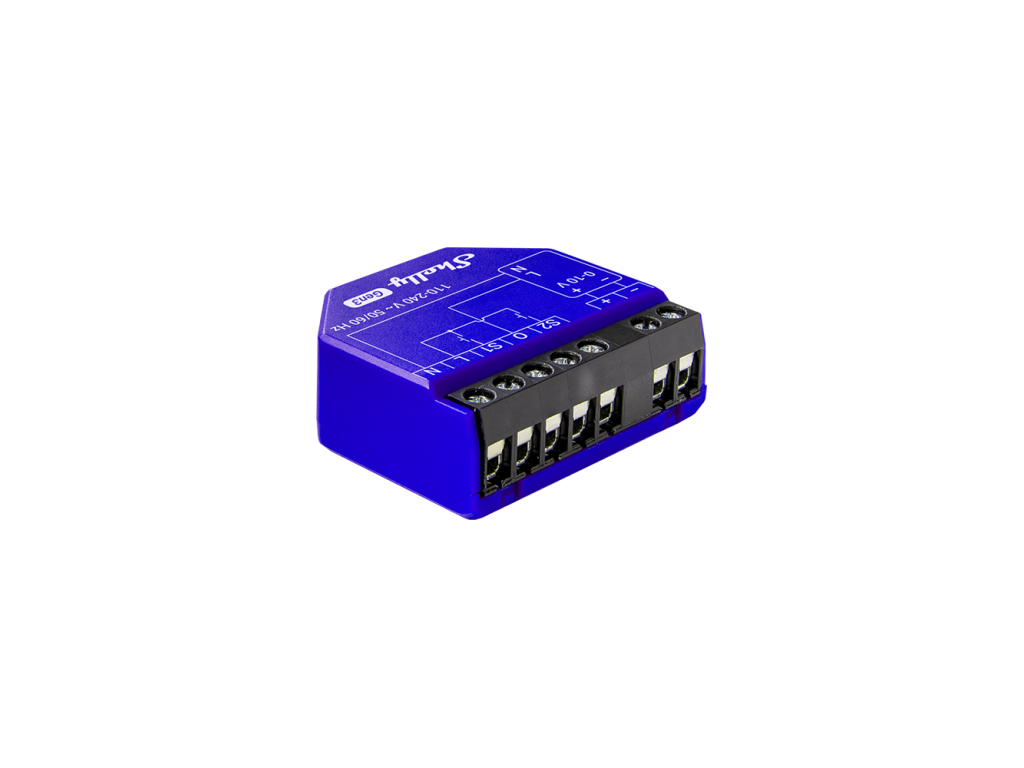

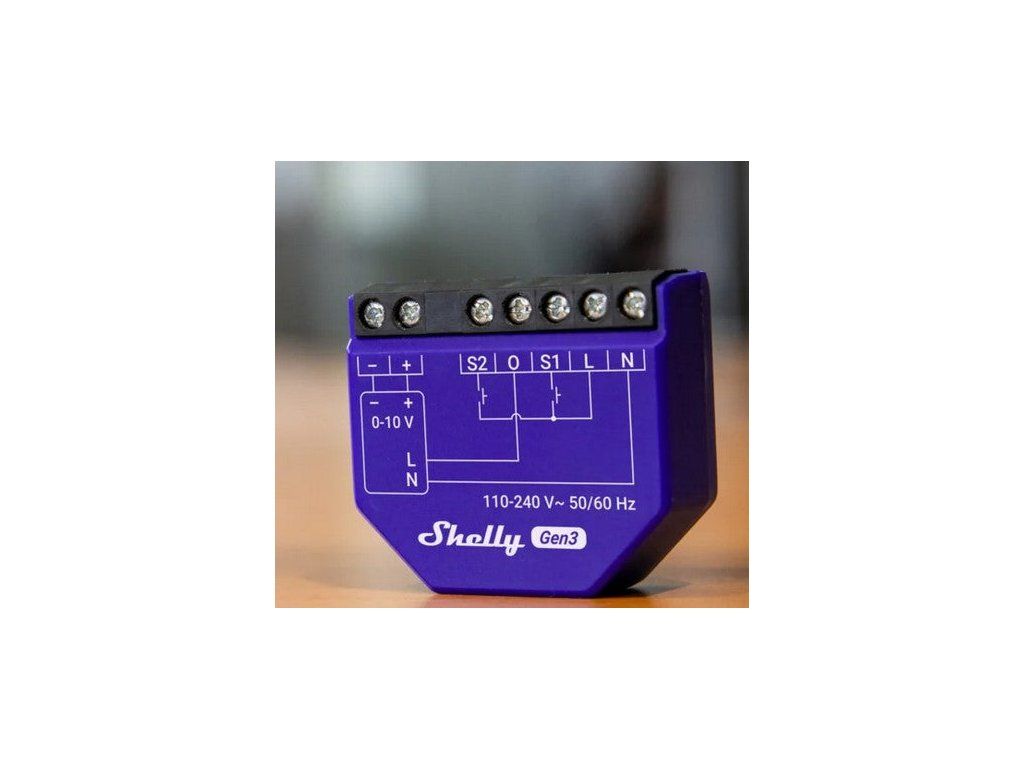

SHELLY Dimmer 0/1-10V PM Gen3 Dimm-Modul für Treiber 0-10V und 1-10V mit Verbrauchsmessung, WiFi, Bluetooth

Produktdetailbeschreibung

Der Shelly Dimmer 0/1-10V PM Gen3 liefert dem Vorschaltgerät das Steuersignal und schaltet ihm über den Relaisausgang zugleich die Phase. Beides steckt in einem Modul für die Installationsdose. Es ist ein Current-Sourcing-Regler, der den Strom für den Steuerkreis also selbst liefert.

Ist das etwas für Sie?

• Ja, wenn Ihre Leuchten ein Vorschaltgerät mit einer Ansteuerung 0-10V oder 1-10V haben.
• Ja, wenn Sie zugleich den Verbrauch sehen wollen.
• Nein, wenn Sie eine Glühlampe oder ein LED-Leuchtmittel direkt dimmen möchten. Für Phasendimmen gibt es andere Shelly-Modelle.

Auf einen Blick

• Steuerausgang für 0-10V und 1-10V, Typ Current Sourcing
• maximaler Steuerstrom 35 mA
• Relaisausgang für die Phase des Treibers, 13 A bei 240 V AC
• Messung von Spannung, Strom, Wirk- und Scheinleistung, Energie sowie Leistungsfaktor
• zwei Eingänge für Schalter oder Taster
• WLAN 802.11 b/g/n und Bluetooth 4.2
• Skripte, MQTT, Webhooks und erweiterte Zeitpläne
• Versorgung 110 bis 240 V AC bei 50 oder 60 Hz, Eigenverbrauch unter 1,5 W

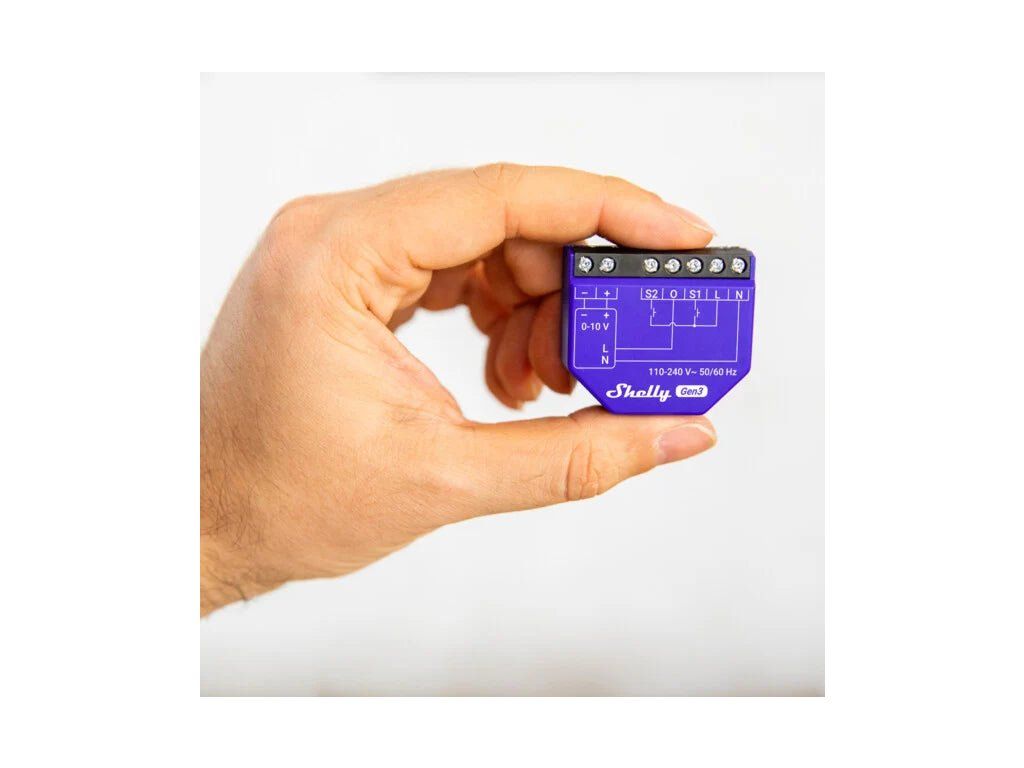

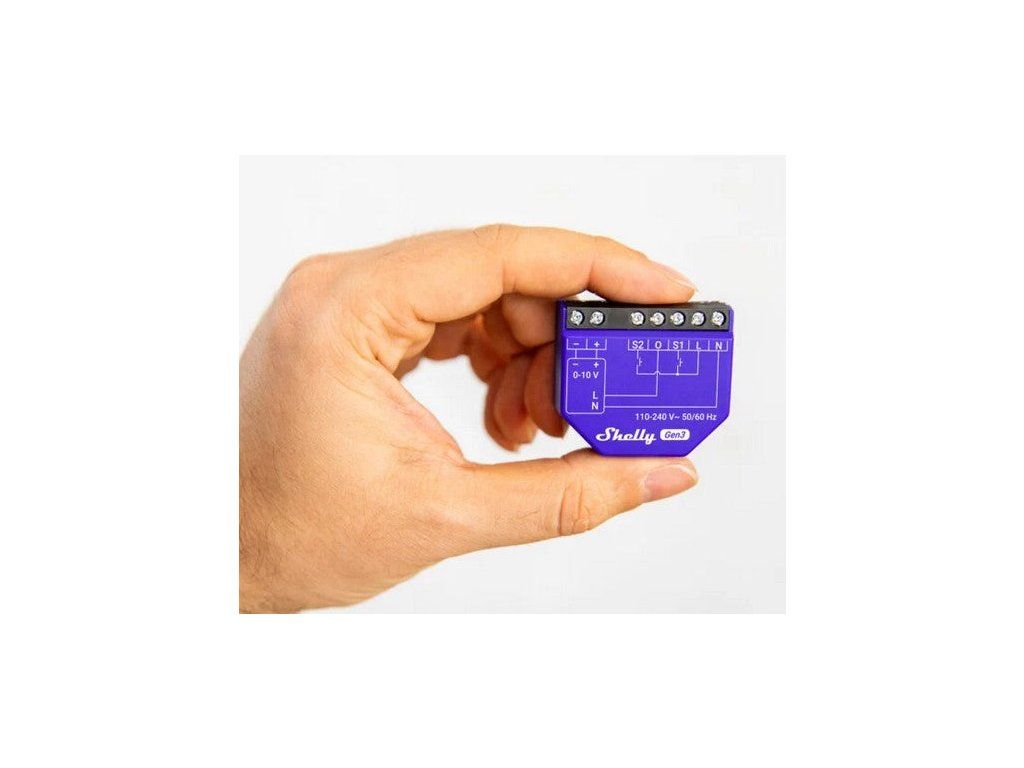

• Abmessungen 38,5 x 43,5 x 17 mm, Gewicht 28,5 g

Funktionen

Über das reine Dimmen hinaus lässt sich hier einiges einstellen. Der Bereich des Steuersignals lässt sich nach unten und nach oben beschneiden und so auf den Abschnitt eingrenzen, in dem das Vorschaltgerät arbeitet. Der Nachtmodus hält in den festgelegten Stunden eine geringere Helligkeit, liegt sie unter der Mindesthelligkeit beim Einschalten, gilt diese. Die Übergangsdauer bestimmt, wie lange der Weg von null auf hundert Prozent und zurück dauert. Beim Halten der Taste ändert sich die Helligkeit in der Voreinstellung mit der dreifachen Rate, und ein Doppelklick ruft einen gespeicherten Wert auf, voreingestellt hundert Prozent. Die Messung umfasst Spannung, Strom, Wirk- und Scheinleistung, Wirk- und Scheinarbeit sowie den Leistungsfaktor, für Spannung und Strom gilt eine Toleranz von ±10 %. Die Messwerte speichert das Gerät nicht.

Steuerung und Kommunikation

Vor Ort wird über Schalter oder Taster an den Klemmen S1 und S2 bedient, vorgesehen ist der Betrieb mit einem Taster, mit zwei Tastern und mit einem Schalter. Aus der Ferne läuft die Bedienung über WLAN, eigenständig oder über Clouddienste. Dazu kommen MQTT und Skripte, das Gerät hat Bluetooth 4.2 und arbeitet als Brücke zwischen Bluetooth-Low-Energy-Geräten und dem WLAN. Unterstützt werden Amazon Alexa, Google Smart Home und Samsung SmartThings. Die Bedientaste am Gehäuse fünf Sekunden gedrückt halten schaltet den Access Point und Bluetooth ein, zehn Sekunden gedrückt halten setzt das Gerät auf Werkseinstellungen zurück.

Montage und Anwendung

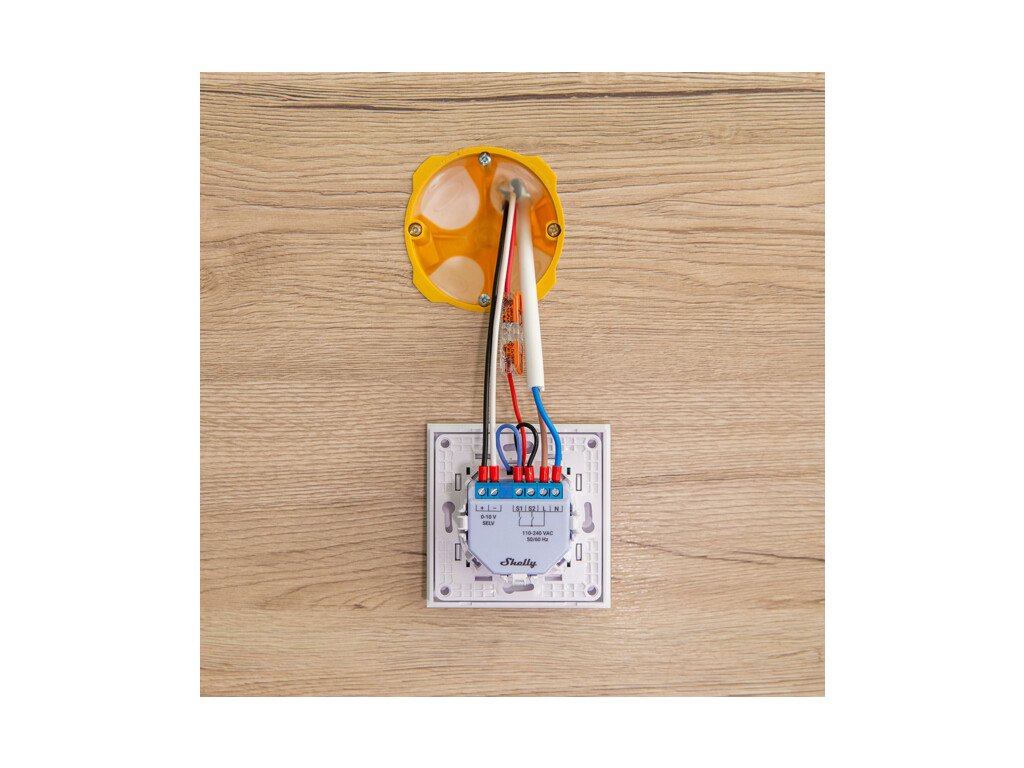

Das Modul gehört in eine Installationsdose, hinter den Schalter oder in die Deckenkonstruktion. Den Anschluss ans Netz soll eine Elektrofachkraft ausführen, vor der Arbeit sind die Sicherungen auszuschalten.

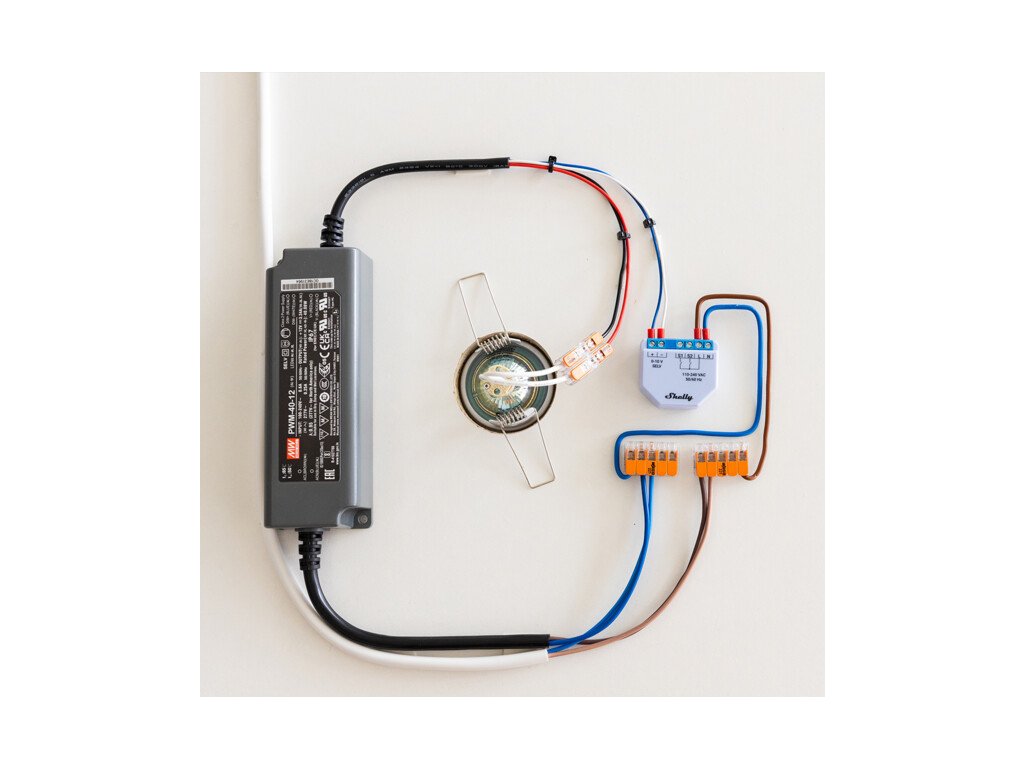

• der positive Ausgang an den Eingang Dim plus des Vorschaltgeräts, der negative an Dim minus
• die Phase auf die Klemme L
• der Neutralleiter auf die Klemme N des Moduls und zugleich auf die Klemme N des Vorschaltgeräts
• der Relaisausgang O auf die Klemme L des Vorschaltgeräts
• Schalter oder Taster an S1 und S2 sowie an die Phase, im Betrieb mit einem Eingang bleibt S2 ungenutzt
• eindrähtige Leiter oder Litze mit Aderendhülsen, Isolierung mindestens PVC T105 °C
• mehrere Leiter in einer Klemme sind unzulässig

Ausstattung

• Steuerung 0 bis 10 V und 1 bis 10 V als Current Sourcing. Das Modul speist den Strom in den Steuereingang ein, statt ihn zu ziehen.
• Messung von Spannung und Strom. Voltmeter 110 bis 240 V und Amperemeter von 50 mA bis 16 A, beides mit ±10 % Genauigkeit.
• Wirk- und Scheinleistung sowie Leistungsfaktor. Nicht nur der Verbrauch, sondern auch das Verhalten der Last.
• Interner Temperaturfühler. Das Modul überwacht die eigene Erwärmung.
• Zwanzig Zeitpläne, erweiterte Zeitpläne, Webhooks, Skripting, MQTT und KVS-Speicher. Die Logik kann im Modul selbst laufen.

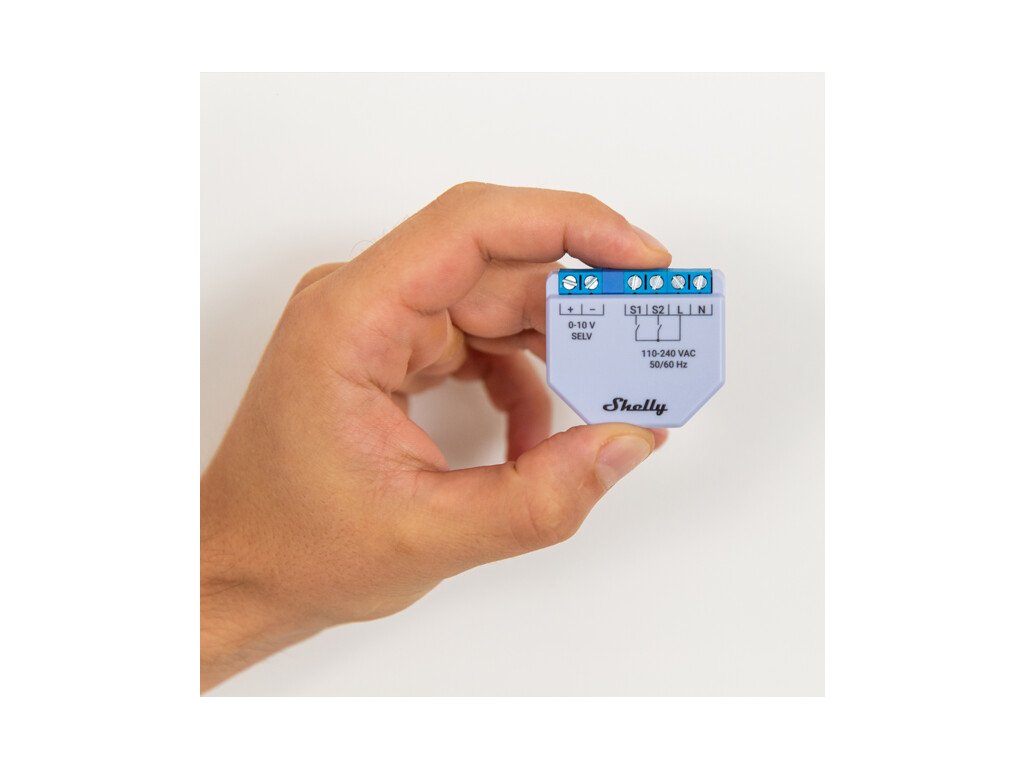

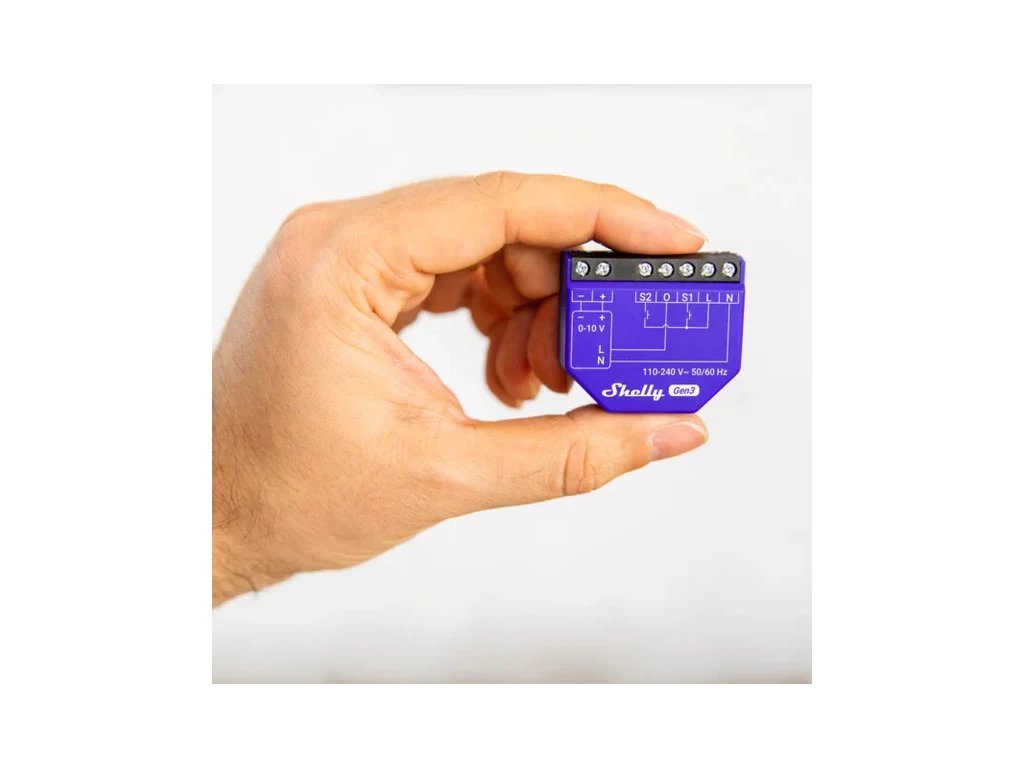

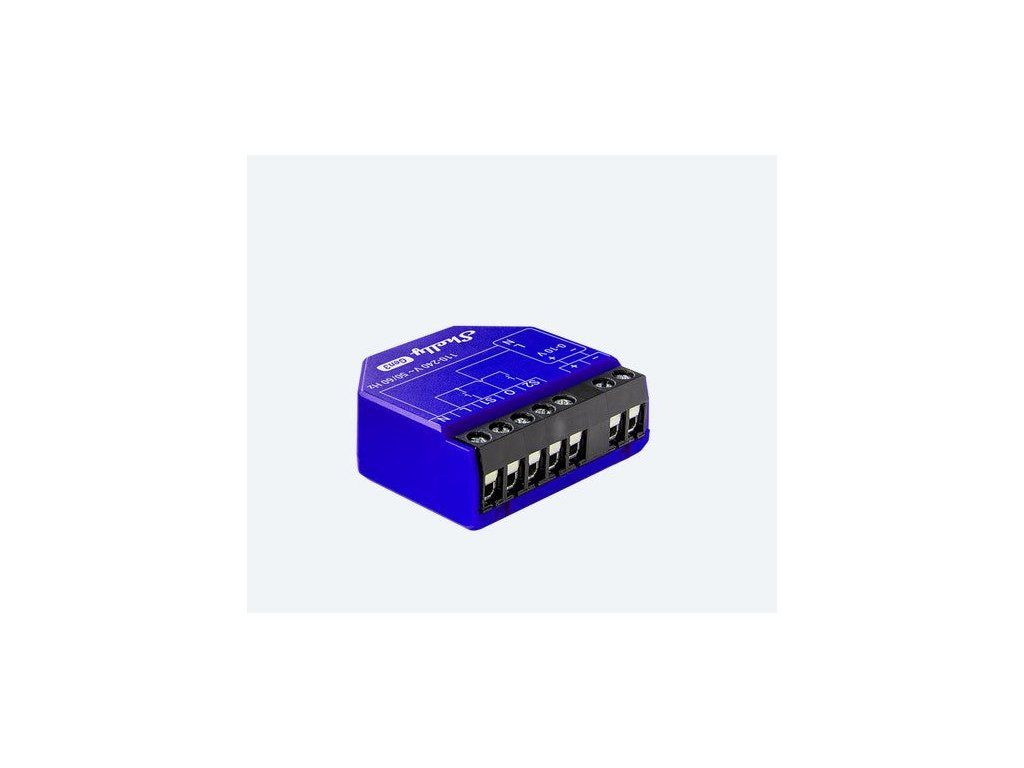

• Blaues Gehäuse 38,5 x 43,5 x 17 mm mit 28,5 g. Montage in der Dose, hinter der Wand oder über der Decke.

Was Sie noch brauchen

• Ein Betriebsgerät mit Steuereingang 0 bis 10 V oder 1 bis 10 V. Das Modul dimmt die Leuchte nicht selbst, es steuert deren Vorschaltgerät.
• Einen Neutralleiter. Der Hersteller gibt an, dass ein Betrieb ohne ihn nicht möglich ist.
• Eine Absicherung mit 16 A, Charakteristik B oder C. Der Hersteller nennt zudem 6 kA Schaltvermögen und Energiebegrenzungsklasse 3.
• Leiter mit 0,5 bis 4 mm². Abisolieren auf 5 bis 6 mm, anziehen mit 0,4 Nm.
• Platz in der Dose, hinter der Wand oder in der Decke. Eine andere Platzierung nennt der Hersteller nicht.
• Eine Elektrofachkraft. Es ist ein Eingriff in einen Kreis mit 110 bis 240 V.

Einsatzbereiche

• Leuchten mit einem über 0-10V oder 1-10V angesteuerten Vorschaltgerät
• Nachrüstung einer bestehenden Anlage, bei der die vorhandenen Schalter bleiben
• Wohnungen, Einfamilienhäuser und Mehrfamilienhäuser
• kleinere Büros, Läden und Betriebe
• Behörden, Schulen und Hochschulen

Wichtig vor dem Kauf

• Ein Neutralleiter ist bei diesem Modell erforderlich.
• Das Modul steuert das Vorschaltgerät über ein Signal und versorgt die Leuchte nicht selbst. Ohne ein Vorschaltgerät mit einer Schnittstelle 0-10V oder 1-10V hat es nichts zu steuern.
• Das Relais schaltet höchstens 13 A bei 240 V AC. Der Messbereich des Amperemeters bis 16 A ist keine Belastbarkeit des Ausgangs.
• Der maximale Steuerstrom des Ausgangs beträgt 35 mA.
• Die äußere Absicherung soll 16 A mit Charakteristik B oder C betragen, bei einem Schaltvermögen von mindestens 6 kA und Energiebegrenzungsklasse 3.
• Die Messwerte werden im Gerät nicht gespeichert.
• Das Gerät ist nur für den Innenbereich bestimmt, die Betriebstemperatur liegt bei -20 bis 40 °C.
• Das Modul schützt gegen Überhitzung, Überspannung, Überstrom und Überlast.
• An der Add-on-Schnittstelle liegt bei versorgtem Modul Hochspannung an.

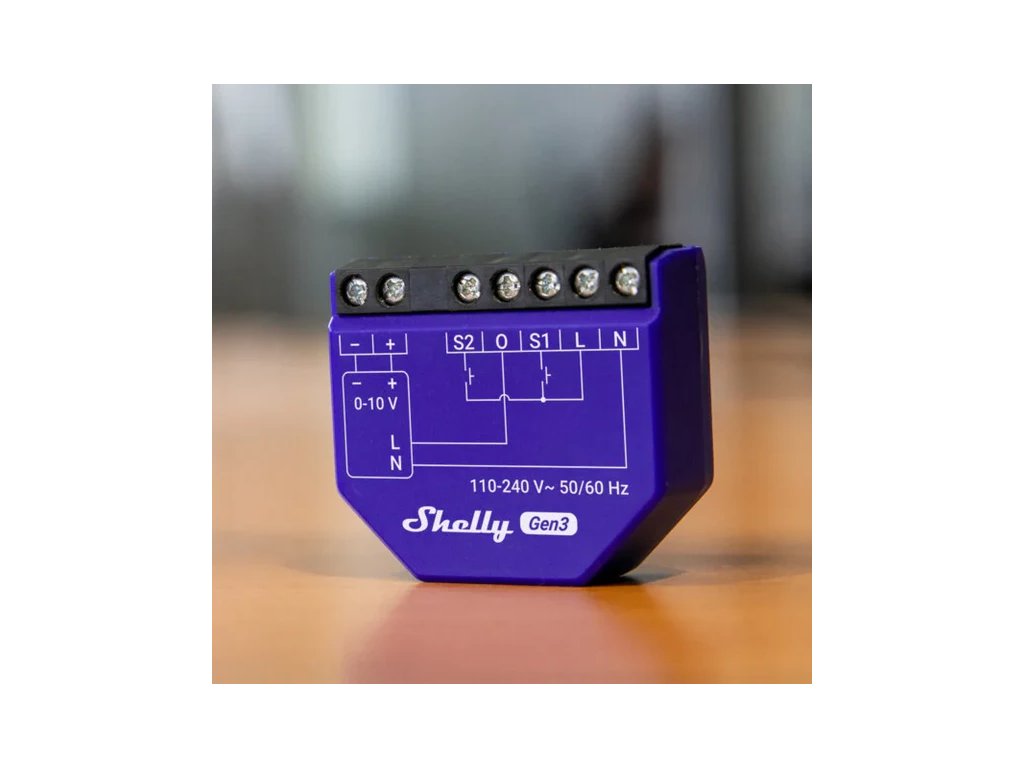

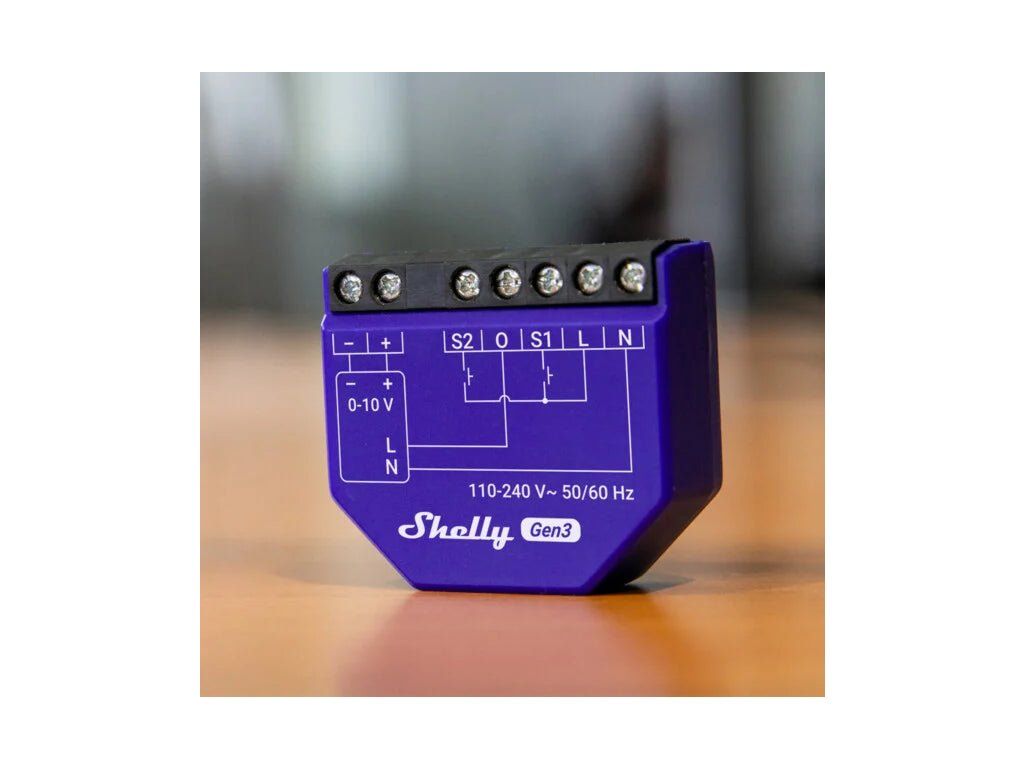

Anschlussklemmen

Das Modul verbindet zwei verschiedene Dinge, einen geschalteten Netzstromkreis und die Steuerspannung für das Vorschaltgerät. Die Klemmen sind deshalb in zwei Gruppen geteilt.

Der Leiterquerschnitt beträgt 0,5 bis 4 mm², die Abisolierlänge 5 bis 6 mm und das Anzugsmoment 0,4 Nm. Verwendbar sind ein- und feindrähtige Leiter sowie Aderendhülsen.

Häufige Fragen

Brauche ich einen Neutralleiter?
Ja. Bei diesem Modell ist er erforderlich.

Kann es 0-10V und 1-10V?
Ja, das Modul unterstützt beide Treibertypen.

Wie viel schaltet das Relais?
Höchstens 13 A bei 240 V AC.

Speichert es die gemessenen Werte?
Nein. Messdaten speichert das Gerät nicht.

Wie setze ich es zurück?
Die Bedientaste zehn Sekunden halten. Fünf Sekunden Halten schaltet den Access Point und Bluetooth ein.

Drei Ströme, die nicht verwechselt werden dürfen

Bei diesem Modul treten drei verschiedene Stromwerte auf, und jeder bedeutet etwas anderes. Der häufigste Irrtum ist, die Absicherung als Belastbarkeit zu lesen.

⛔ Die Messwerte werden im Modul nicht gespeichert. Der Hersteller gibt an, dass es keinen Messdatenspeicher hat, die Historie muss also in dem System entstehen, an das das Modul meldet.
