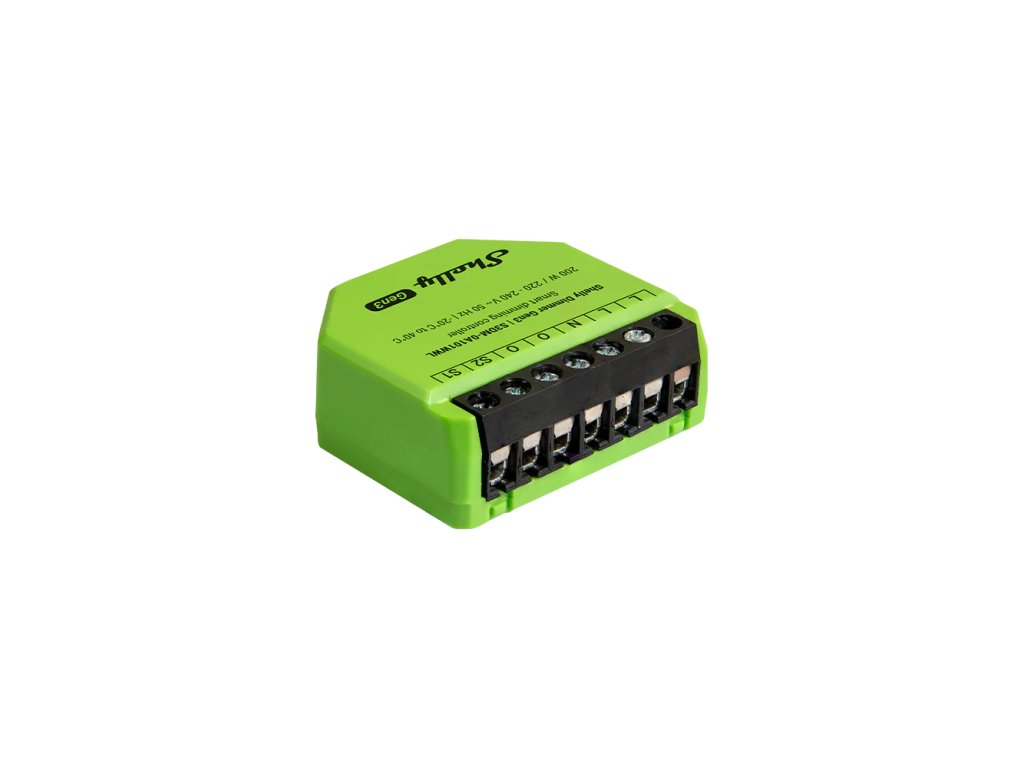

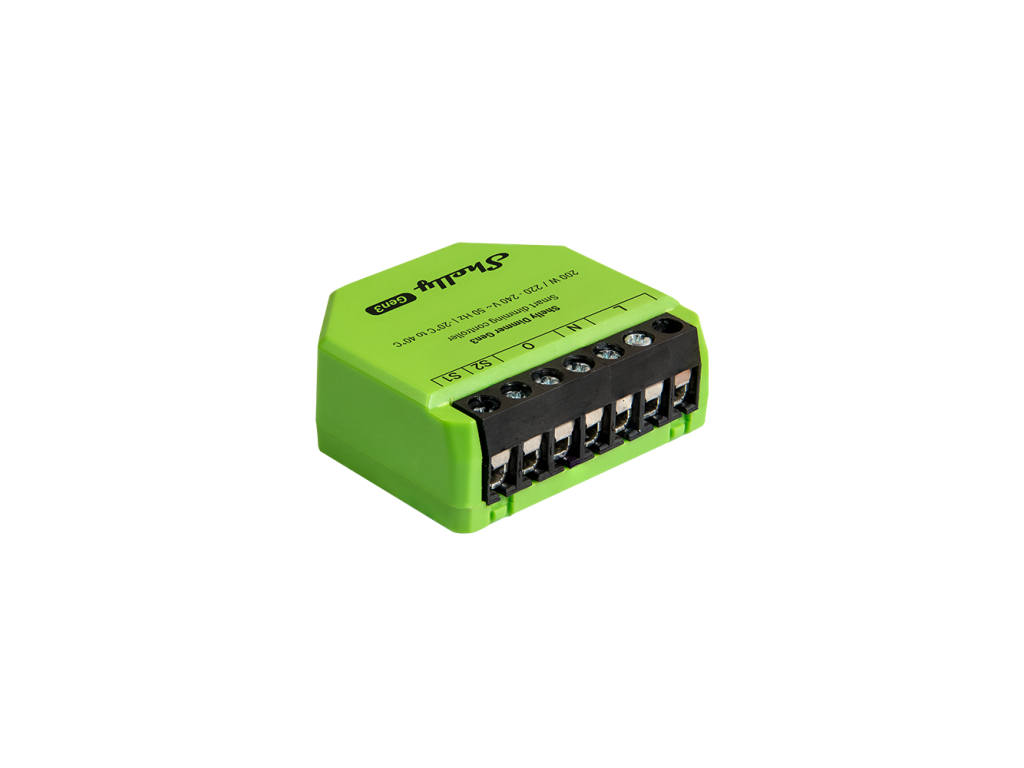

SHELLY Dimmer Gen3 Dimm-Modul für LED 150 W und Glühlampen 200 W ohne erforderlichen Neutralleiter, WiFi, Bluetooth

Produktdetailbeschreibung

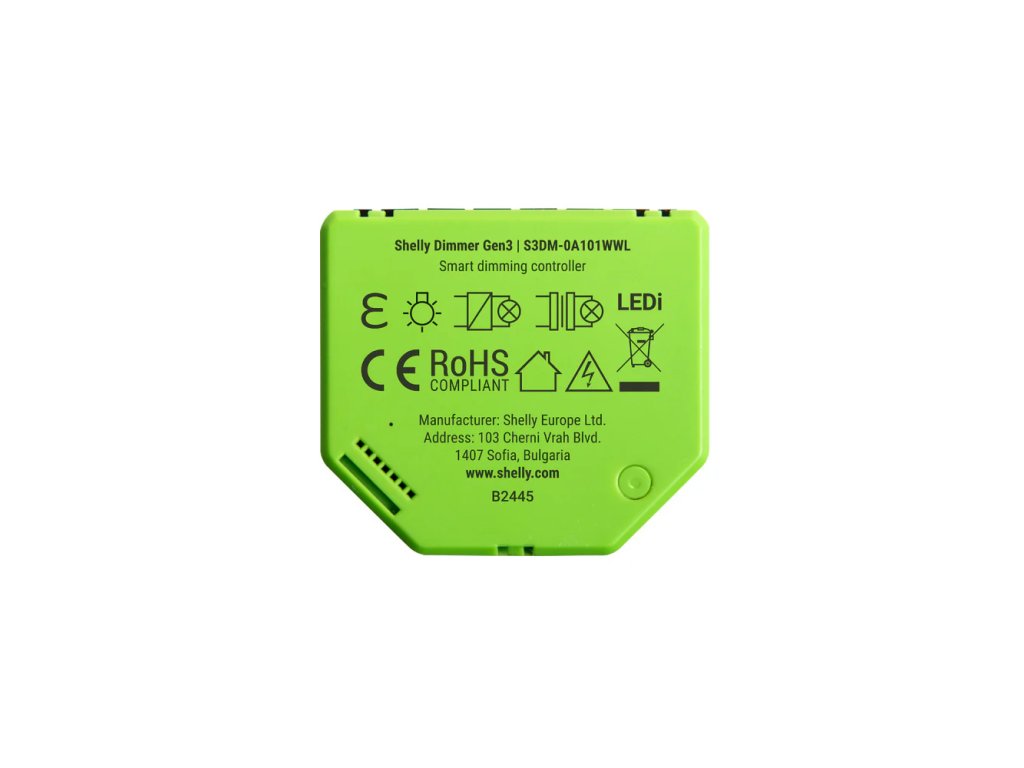

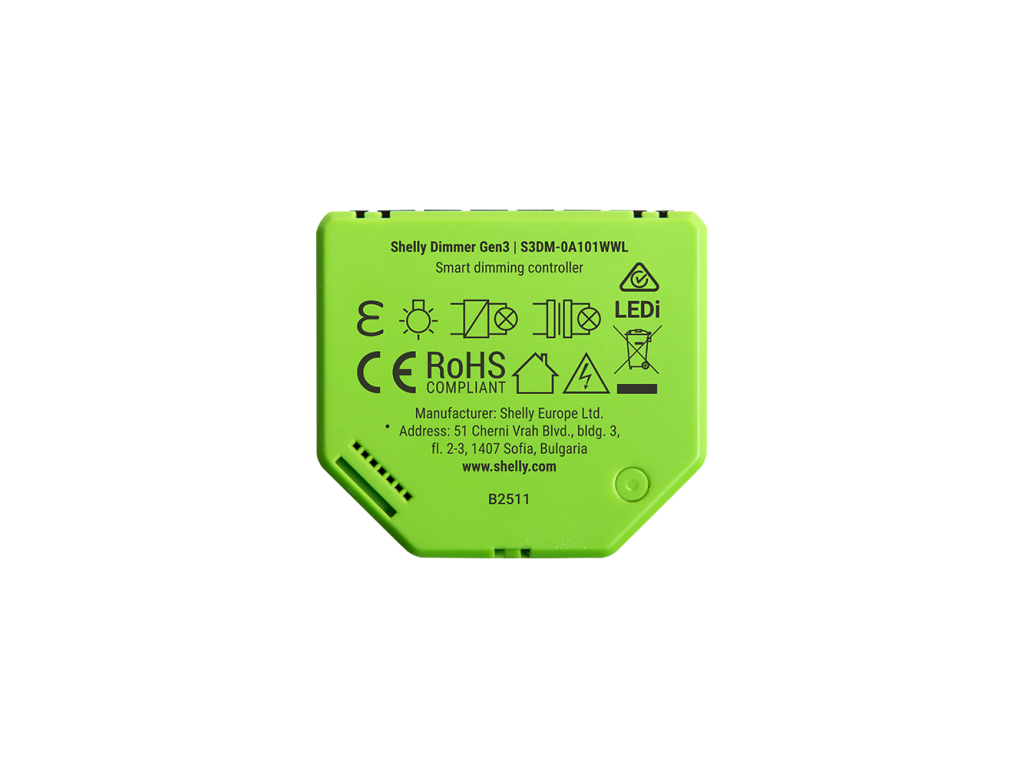

Der Shelly Dimmer Gen3 ist ein einkanaliger Dimmer für die Installationsdose, der auch mit einer älteren Installation ohne Neutralleiter zurechtkommt. Er dimmt im Phasenabschnitt und trägt die Typbezeichnung S3DM-0A101WWL.

Ist das etwas für Sie?

• Ja, wenn Sie für den Phasenabschnitt geeignete Leuchten über WLAN dimmen wollen.
• Ja, wenn Ihre Installation älter ist und in der Schalterdose kein Neutralleiter liegt.
• Ja, wenn an der Wand weiterhin ein gewöhnlicher Schalter oder Taster sitzen soll. Das Modul hat zwei Eingänge, S1 und S2.
• Ja, wenn Sie Ihre Automatisierung auf Skripte, MQTT oder Webhooks direkt im Modul stützen.
• Nein, wenn Sie Vorschaltgeräte über ein 0-bis-10-V-Signal ansteuern oder auf Z-Wave setzen. Dafür gibt es bei Shelly andere Modelle.
• Nein, wenn Sie ein Add-on anschließen möchten. Dieses Modell hat dafür keine Schnittstelle.
• Nein, wenn Sie eine genaue Messung sowie den Schutz gegen Über- und Unterspannung ohne Neutralleiter brauchen. Beides arbeitet nur bei angeschlossenem Neutralleiter.

Achten Sie auf die Last, bei dimmbaren LED liegt die Grenze bei 150 W, nicht bei 200 W.

Auf einen Blick

• ein gedimmter Ausgang, Dimmen im Phasenabschnitt
• dimmbare LED bis 150 W, Glüh- und Halogenlampen bis 200 W
• dimmbare elektronische Transformatoren bis 200 W, Eisenkerntransformatoren mit Niedervolt-Glühlampen bis 200 VA
• Betrieb mit und ohne Neutralleiter
• zwei Eingänge für Schalter oder Taster, S1 und S2
• WLAN 802.11 b/g/n und Bluetooth 4.2 BLE
• Skripte, MQTT, Webhooks und erweiterte Zeitpläne
• Abmessungen 38 x 42,5 x 16,5 mm, Gewicht 24,3 g, Gehäuse in Limettengrün

Funktionen

Neben dem Dimmen überwacht sich das Modul selbst und misst. Im Inneren sitzen ein Temperatursensor und sechs Schutzfunktionen:

• gegen Überhitzung
• gegen Überstrom
• gegen Kurzschluss
• gegen Überlast, nur bei angeschlossenem Neutralleiter
• gegen Überspannung, nur bei angeschlossenem Neutralleiter
• gegen Unterspannung, nur bei angeschlossenem Neutralleiter

Der Neutralleiter ist auch für eine genaue Messung erforderlich. Das Voltmeter arbeitet im Bereich 180 bis 240 V, das Amperemeter bis 3 A, beide mit einer Genauigkeit von ±5 %. Das Modul beherrscht zwanzig Zeitpläne, zwanzig Webhooks, Skripte und MQTT.

Steuerung und Kommunikation

Vor Ort wird das Modul über Schalter oder Taster an den Klemmen S1 und S2 bedient, aus der Ferne über WLAN. Dazu steht Bluetooth 4.2 BLE bereit. Die Bedientaste am Gehäuse hat zwei Funktionen, fünf Sekunden Halten schaltet den Access Point und Bluetooth ein, zehn Sekunden Halten setzt das Modul auf Werkseinstellungen zurück. Die Leuchte zeigt durch ihr Blinken, ob der Access Point aktiv ist, ob das Modul mit dem WLAN verbunden ist und ob ein Update läuft. Eine Schnittstelle für Add-on-Module hat dieses Modell nicht.

Montage und Anwendung

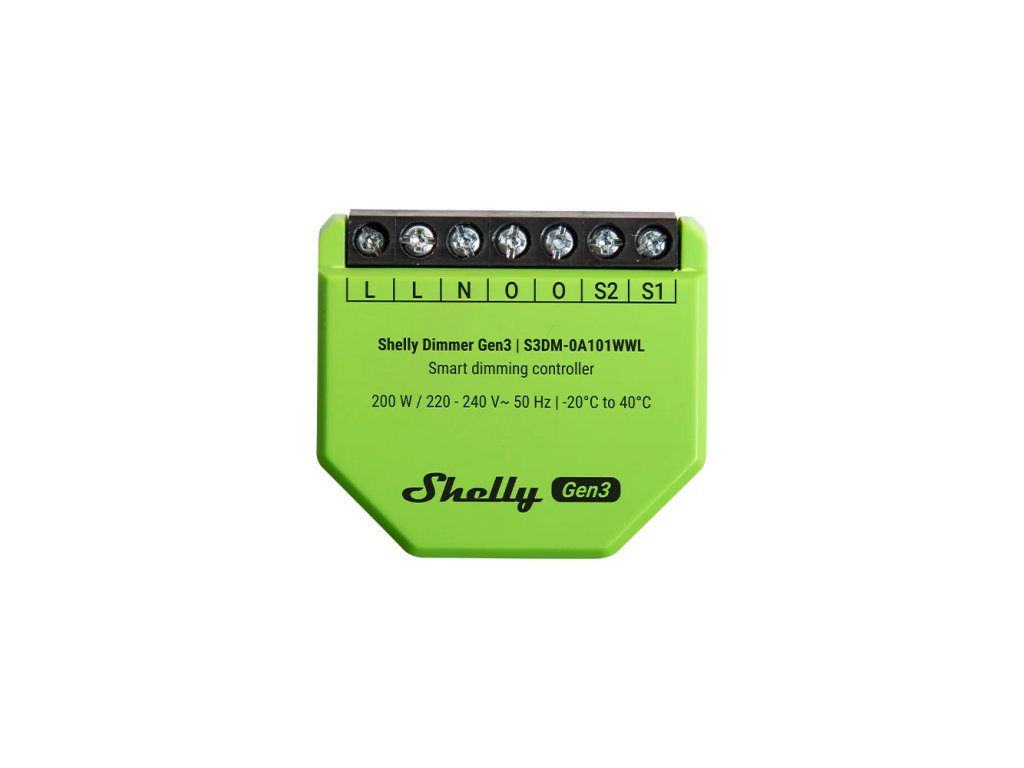

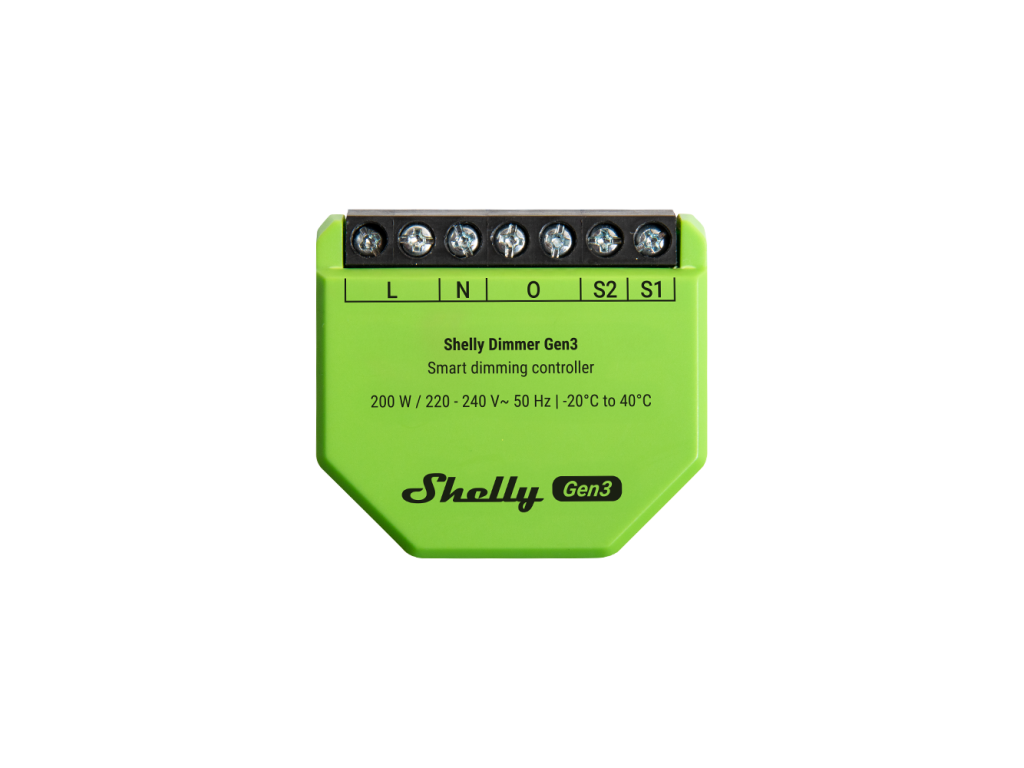

Das Modul gehört in die Installationsdose hinter den Schalter. Auf der Klemmleiste liegen drei Versorgungsklemmen, eine N-Klemme und zwei L-Klemmen, dazu die Eingänge S1 und S2 sowie der Ausgang O, dessen Klemmen intern verbunden sind. Der Anschluss ist mit Neutralleiter oder ohne Neutralleiter mit Bypass möglich. Ohne Neutralleiter und ohne Bypass beträgt die kleinste Last 20 W. Die Klemmen nehmen Leiter von 0,5 bis 4 mm² auf, auf 5 bis 6 mm abisoliert, und werden mit höchstens 0,4 Nm angezogen. Die äußere Absicherung soll 16 A mit Charakteristik B oder C betragen, bei einem Schaltvermögen von mindestens 6 kA und Energiebegrenzungsklasse 3.

Ausstattung

• Dimmen mit Phasenabschnitt. Der Hersteller nennt den Typ Trailing Edge, der zu modernen LED-Leuchtmitteln und elektronischen Trafos passt.
• Betrieb ohne Neutralleiter. Das Modul beherrscht ihn laut Hersteller, bei einer Last von mindestens 20 W und ohne zusätzlichen Bypass.
• Kurzschlussschutz und interner Temperaturfühler. Das Modul überwacht den Kurzschluss und die eigene Erwärmung.
• Messung von Spannung und Strom. Voltmeter 180 bis 240 V, Amperemeter 0 bis 3 A, Genauigkeit ±5 % und nur bei Beschaltung mit Neutralleiter.
• Zwanzig Zeitpläne, erweiterte Zeitpläne, Webhooks, Skripting, MQTT und KVS-Speicher. Die Logik kann im Modul selbst laufen.
• Limettenfarbenes Gehäuse 38 x 42,5 x 16,5 mm mit 24,3 g. Es gehört in die Unterputzdose.

Was Sie noch brauchen

• Eine Last von mindestens 20 W, wenn Sie ohne Neutralleiter und ohne Bypass arbeiten. Ein einzelnes LED-Leuchtmittel erreicht diesen Wert oft nicht.
• Einen Shelly Bypass, wenn die Leuchte schwächer ist oder nach dem Ausschalten flackert.
• Einen Neutralleiter, wenn Sie vom Modul eine genaue Messung erwarten. Der Hersteller schreibt ausdrücklich, dass genaues Messen nur mit ihm möglich ist.
• Eine Absicherung mit 16 A, Charakteristik B oder C. Vorgeschrieben sind zudem 6 kA Schaltvermögen und Energiebegrenzungsklasse 3.
• Leiter mit 0,5 bis 4 mm². Abisolieren auf 5 bis 6 mm, anziehen mit 0,4 Nm.

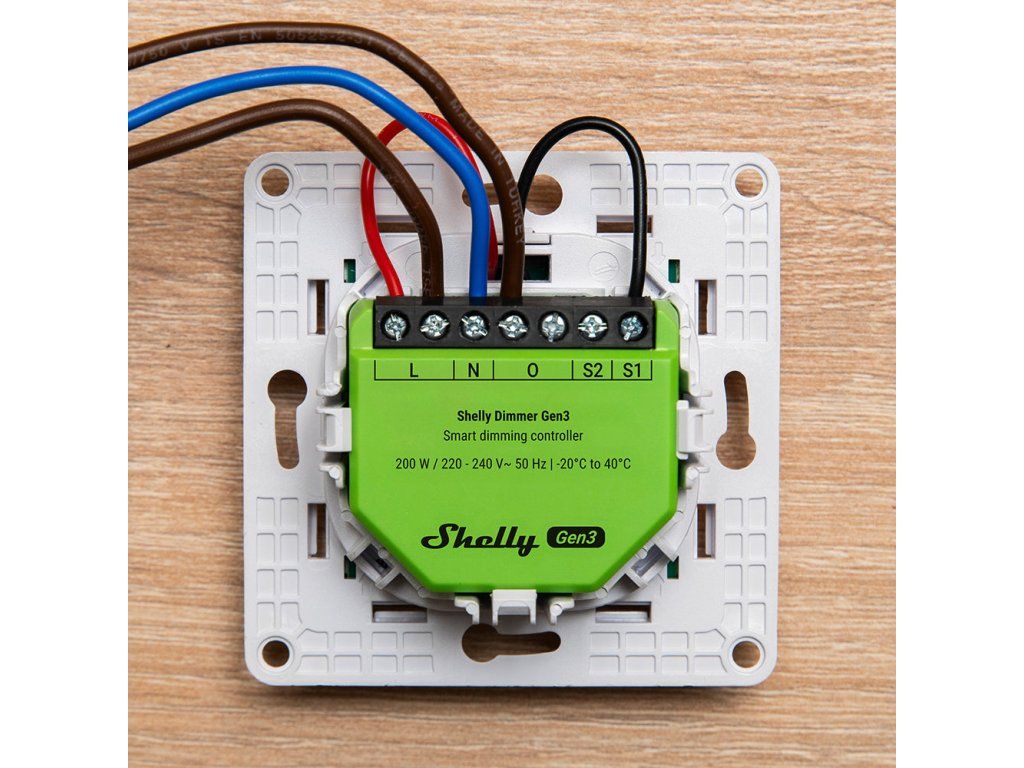

• Eine ausreichend tiefe Installationsdose. Das Modul wird unter Putz montiert, eine andere Platzierung nennt der Hersteller nicht.

Einsatzbereiche

• gedimmte LED-Leuchten bis 150 W
• Glüh- und Halogenleuchten bis 200 W
• ältere Installationen ohne Neutralleiter in der Schalterdose
• Wohnungen, Einfamilienhäuser und Mehrfamilienhäuser
• Büros, Läden und Betriebe

Wichtig vor dem Kauf

• Bei dimmbaren LED liegt die Grenze bei 150 W, bei Glüh- und Halogenlampen bei 200 W. Ein Eisenkerntrafo mit Niedervolt-Glühlampen schafft 200 VA.
• Ohne Neutralleiter und ohne Bypass beträgt die kleinste Last 20 W.
• Der Schutz gegen Überlast, Überspannung und Unterspannung arbeitet nur bei angeschlossenem Neutralleiter.
• Eine genaue Messung von Spannung und Strom ist nur bei angeschlossenem Neutralleiter möglich.
• Gedimmt wird im Phasenabschnitt, prüfen Sie, ob Ihre Leuchten dafür vorgesehen sind.
• Die äußere Absicherung soll 16 A mit Charakteristik B oder C betragen, bei einem Schaltvermögen von mindestens 6 kA und Energiebegrenzungsklasse 3.
• Eine Schnittstelle für Add-on-Module unterstützt dieses Modell nicht.
• Die Betriebstemperatur liegt bei -20 bis 40 °C, die Luftfeuchte bei 30 bis 70 % RH.

Anschlussklemmen

Das Modul besitzt eine doppelte Außenleiter- und Ausgangsklemme, sodass sich mehrere Leiter ohne zusätzliche Klemmleiste anschließen lassen.

Der Leiterquerschnitt beträgt 0,5 bis 4 mm², die Abisolierlänge 5 bis 6 mm und das Anzugsmoment 0,4 Nm. Verwendbar sind ein- und feindrähtige Leiter sowie Aderendhülsen.

Häufige Fragen

Wie viel schafft er bei LED?
Bei dimmbaren LED liegt die Grenze bei 150 W, bei Glüh- und Halogenlampen bei 200 W.

Arbeitet er ohne Neutralleiter?
Ja. Ohne ihn und ohne Bypass beträgt die kleinste Last jedoch 20 W, ein Teil der Schutzfunktionen arbeitet nicht und die Messung ist nicht genau.

Ist das ein Dimmer für zwei Kreise?
Nein. Er hat einen gedimmten Ausgang, dessen Klemmen intern verbunden sind.

Kann ich ein Add-on-Modul anschließen?
Nein, dieses Modell hat keine Add-on-Schnittstelle.

Wie setze ich ihn zurück?
Die Bedientaste zehn Sekunden gedrückt halten.

Mit und ohne Neutralleiter, was sich ändert

Das Modul arbeitet in beiden Beschaltungen, aber nicht gleich. Das ist der Unterschied, den man aus der Parameterliste nicht herauslesen kann.

Alles Übrige gilt in beiden Fällen gleich. Maximale Ausgangsleistung 200 W, Versorgung 220 bis 240 V bei 50 Hz, Eigenverbrauch unter 1,5 W und Dimmen mit Phasenabschnitt.
