SHELLY DS18B20 Temperaturfühler im Edelstahlgehäuse für Shelly Add-on, Kabel 3 m mit freien Aderenden

Produktdetailbeschreibung

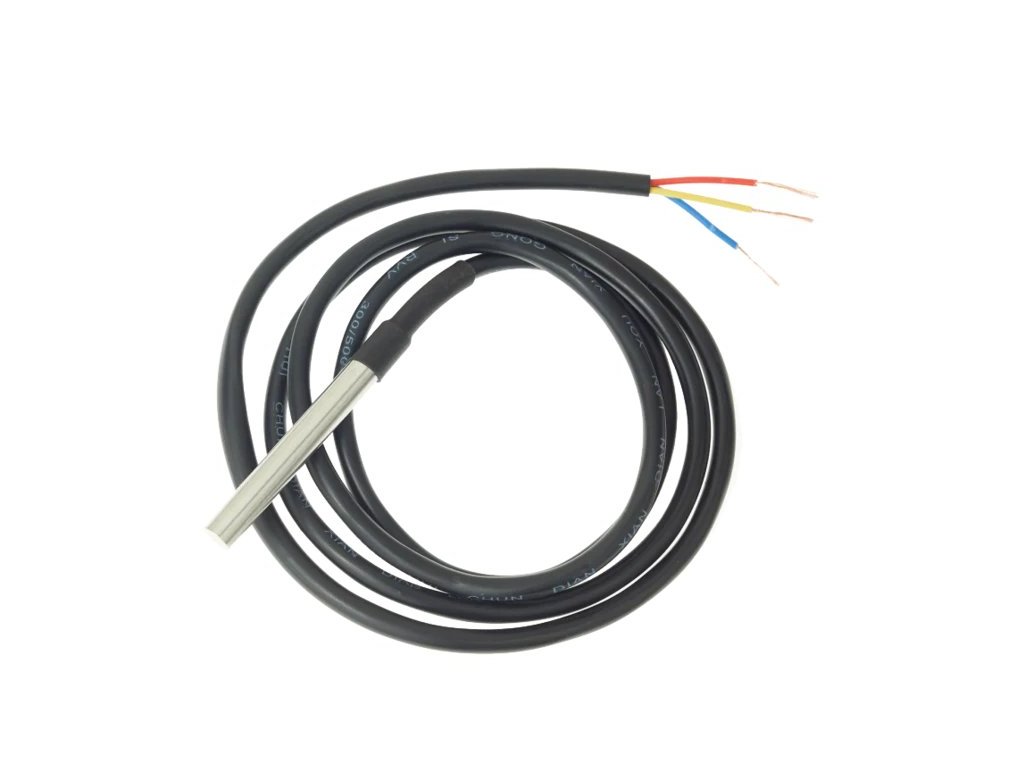

Das Shelly Add-on bleibt in der Installationsdose beim Relais, gemessen werden soll die Temperatur jedoch woanders. Dieser DS18B20-Fühler hat ein drei Meter langes Kabel und reicht damit weiter als die Ein-Meter-Ausführung. Der Sensor steckt in einem Edelstahlgehäuse, und das Kabel endet in drei freien Adern, die in die Klemmen des Moduls kommen.

Ist das etwas für Sie?

• Ja, wenn Sie ein Shelly Add-on einsetzen und die Messstelle weiter als einen Meter entfernt liegt.
• Nein, wenn Sie einen Fühler mit Stecker erwarten, den man nur einsteckt. Dieser hat freie Aderenden und wird in Klemmen angeschlossen. Die Ausführung mit 3,5-mm-Klinke ist ein eigenes Produkt mit anderer Bestellnummer.

Auf einen Blick

• digitaler Temperatursensor DS18B20
• Kabel 3,0 m
• Abschluss mit drei freien Adern: GND, Data und VDD
• Sensor im Edelstahlgehäuse
• vorgesehen für das Modul Shelly Add-on
• bis zu fünf DS18B20 an einem Shelly Plus Add-on über den 1-Wire-Bus

Funktionen

Der Fühler erfasst die Temperatur und übergibt sie dem Shelly Add-on, das sie an das Shelly-Gerät und weiter in die Automatisierung reicht. Es ist ein digitaler Sensor, der Messwert läuft also nicht als analoge Spannung, sondern als Zahl. Das Shelly Plus Add-on hat eine 1-Wire-Schnittstelle und unterstützt bis zu fünf DS18B20, sodass an einem Modul mehrere Messstellen gleichzeitig hängen können.

Steuerung und Kommunikation

Der Fühler hat weder Funk noch Taste noch eigene Stromversorgung und ist für sich kein Thermometer. Den Messwert gibt er über den 1-Wire-Bus an das Modul weiter. Das Senden der Daten und die Einbindung in App oder Hausautomation hängen dann am Shelly-Gerät, an dem das Modul angeschlossen ist. Zum gleichzeitigen Anschluss mehrerer Fühler dient der Verteiler Splitter 1 to 5.

Montage und Anwendung

Wie das Modul und seine Klemmleiste angeschlossen werden, steht in der Dokumentation zum Modul.

• die Adern des Fühlers werden in die Klemmen des Shelly Add-on eingeführt
• die Adern sind mit GND, Data und VDD gekennzeichnet
• das Kabel ist drei Meter lang
• ob die Länge für Ihre Leitungsführung genügt, prüfen Sie anhand des tatsächlichen Verlaufs

Ausstattung

• Drei Meter Kabel. Das ist der ganze Grund für diese Variante. Das Modul bleibt in der Dose und der Fühler erreicht den Speicher, den Verteiler oder den Weg durch die Wand nach draußen.
• Edelstahlhülse mit 50 mm Länge und 6 mm Durchmesser. Die Metallspitze passt in eine Tauchhülse, in die Rohrdämmung oder unter Fliesen.
• Schwarzer Kabelmantel. An dunkler Wand, im Technikraum und entlang eines Rohres fällt er nicht auf.
• 3,5-mm-Klinkenstecker. Anschluss ohne Schrauben an der 1-Wire-Schnittstelle.
• 1-Wire-Bus für mehrere Fühler. Ein Shelly Plus Add-on schafft laut Hersteller bis zu fünf DS18B20, ein Modul kann also an mehreren Stellen messen.
• Digitale Übertragung des Messwerts. Die Temperatur kommt als Zahl an, ein längeres Kabel bedeutet also keine Umrechnung und keine Kalibrierung.

Was Sie noch brauchen

• ⛔ Ein Shelly Plus Add-on. Der Fühler misst allein nichts und verbindet sich nicht mit dem WLAN. Ohne Schnittstelle ist er ein Kabel mit einer Edelstahlspitze.
• Ein Shelly-Gerät, das das Add-on aufnimmt. Die Liste steht in der Tabelle unten und umfasst nicht das ganze Sortiment.
• Einen Weg für das Kabel. Drei Meter müssen irgendwo entlanggeführt werden, am Rohr, im Kanal oder durch eine Durchführung, und nicht über eine scharfe Kante.
• Eine Tauchhülse oder Rohrschelle. Ein frei hängender Fühler misst die Luft, nicht das Medium im Rohr. Bei langem Kabel wiegt das schwerer, weil der Fühler oft außer Sichtweite sitzt.
• Eine durchdachte Messstelle. Ein Speicher zeigt oben und unten zwei verschiedene Werte, und beide sind richtig.

Einsatzbereiche

• Temperaturmessung in einem anderen Teil des Raums als dort, wo das Relais sitzt
• Installationen, bei denen das Modul im Verteiler bleibt und der Sensor woanders sitzt
• Heizkreise, die von einem Modul aus überwacht werden
• mehrere Messstellen an einem Shelly Plus Add-on
• Ersatz für einen kürzeren Fühler, wenn ein Meter Kabel nicht gereicht hat

Wichtig vor dem Kauf

• Der Fühler ist für das Modul Shelly Add-on vorgesehen. Unterstützt wird er vom Shelly Plus Add-on, für andere Geräte ist er nicht vorgesehen.
• Das Kabel endet in freien Adern, nicht in einem Stecker. Die Ausführung mit 3,5-mm-Klinke ist ein eigenes Produkt mit eigener EAN.
• Vom Eintauchen des Fühlers raten wir ab.
• Das Shelly Add-on ist ein eigenes Produkt mit eigener Bestellnummer und wird getrennt gekauft.

Woran der Fühler angeschlossen wird

Der Fühler ist ein Sensor für den 1-Wire-Bus, kein eigenständiges Gerät. Der Weg in die App führt über ein Shelly Plus Add-on und über das Modul, an dem dieses Add-on steckt.

⛔ Ein Modul, das hier fehlt, liest den Fühler nicht aus. Ein DS18B20 lässt sich also nicht an jedes beliebige Shelly-Gerät anschließen.

Häufige Fragen

Hat der Fühler einen Stecker?
Nein. Das Kabel endet in drei freien Adern GND, Data und VDD. Die Ausführung mit 3,5-mm-Klinke wird unter einer anderen Bestellnummer verkauft.

Wie viele Fühler verträgt ein Modul?
Das Shelly Plus Add-on unterstützt bis zu fünf DS18B20-Fühler über den 1-Wire-Bus.

Darf ich ihn ins Wasser legen?
Wir raten vom Eintauchen ab.

Drei Meter oder einer?

Beide Varianten sind derselbe Fühler und unterscheiden sich in einer einzigen Sache, der Kabellänge. Entscheidend ist also der Abstand zwischen Modul und der Stelle, die wirklich gemessen werden soll.

⚠️ Der Ordnung halber. Die Herstellerseite zu diesem Fühler beschreibt die Variante mit einem Meter Kabel. Die Angabe von drei Metern stammt aus der Produktbezeichnung, nicht aus der Tabelle des Herstellers, und ebenso nennt der Hersteller weder Messbereich noch Genauigkeit. Die Zahlen, die im Netz kursieren, gehören zum Chip, nicht zu diesem fertigen Fühler.
