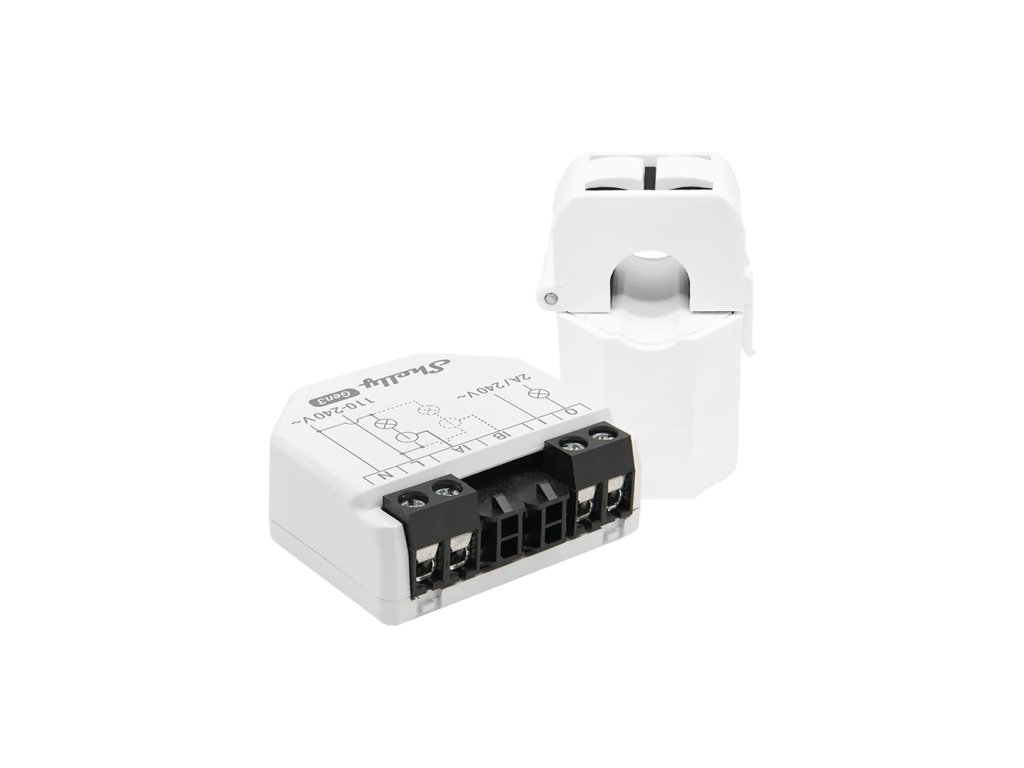

SHELLY EM Gen3 Energiezähler 2-Kanal mit CT 50A im Lieferumfang und potentialfreiem Kontakt 2 A, WiFi, Bluetooth

Produktdetailbeschreibung

Ein kleiner Zähler, der neben ein Gerät in die Installationsdose oder in den Verteiler passt. Shelly EM Gen3 umschließt den Leiter mit einer Zange, misst den Strom also ohne Auftrennen des Leiters und speichert die Daten zusätzlich im Gerät. Eine Zange mit 50 A liegt bei.

Ist das etwas für Sie?

• Ja, wenn Sie den Verbrauch eines oder zweier Stromkreise messen wollen.
• Ja, wenn Sie die Historie auch ohne Cloud brauchen. Das Modul speichert die Daten im Gerät.
• Ja, wenn Sie den Leiter nicht auftrennen wollen. Die Zange wird nur angelegt und eine liegt bei.
• Ja, wenn Sie die Daten als CSV oder über RPC als JSON abrufen wollen.
• Nein, wenn Sie eine Last schalten möchten. Der Kontakt am Ausgang schafft nur 2 A.
• Nein, wenn Sie die Zange CT 50A vom älteren Shelly EM haben. Für diese Generation ist sie nicht vorgesehen.
• Nein, wenn Sie mehr als zwei Kreise messen. Dafür gibt es die dreiphasigen Modelle.

Auf einen Blick

• Messung von bis zu zwei Stromkreisen über Stromwandlerzangen
• die Zange CT 50A gehört zum Lieferumfang
• misst Wirk- und Scheinleistung sowie -energie, den Leistungsfaktor und Wirk- und Blindenergie der Grundschwingung
• Voltmeter 110 bis 240 V mit ±2 %, Amperemeter 0 bis 80 A
• interner Speicher für mindestens zehn Tage im Minutentakt
• Export als CSV und über RPC als JSON
• potentialfreier Kontakt für bis zu 2 A bei 240 V
• Maße 37 x 42 x 16 mm, Gewicht 23 g

Funktionen

Gemessen wird berührungslos, die Zange wird lediglich um den Leiter gelegt. Neben Leistung und Verbrauch erfasst das Gerät auch die Scheinleistung und den Leistungsfaktor, also eine Angabe dazu, wie netzfreundlich eine Last ist. Die Daten speichert es im Gerät, mindestens zehn Tage im Minutentakt, und sie lassen sich als CSV oder über RPC als JSON abrufen. Dazu kommt ein potentialfreier Kontakt, mit dem sich anhand der Messung etwas schalten lässt, allerdings nur bis 2 A.

Steuerung und Kommunikation

Das Modul kommuniziert über Wi-Fi 802.11 b/g/n und Bluetooth 4.2. Es kann eigenständig im lokalen Netz oder über Cloud-Dienste arbeiten und verfügt über eine eingebettete Weboberfläche. Am Gehäuse sitzt eine Taste. Halten Sie sie fünf Sekunden lang gedrückt, werden Access Point und Bluetooth aktiviert, bei zehn Sekunden wird das Gerät auf die Werkseinstellungen zurückgesetzt. Die Leuchtdiode ist einfarbig und unterscheidet die Zustände über den Blinkrhythmus. Im Inneren arbeitet ein ESP-Shelly-C38F mit 8 MB Flash-Speicher.

Montage und Anwendung

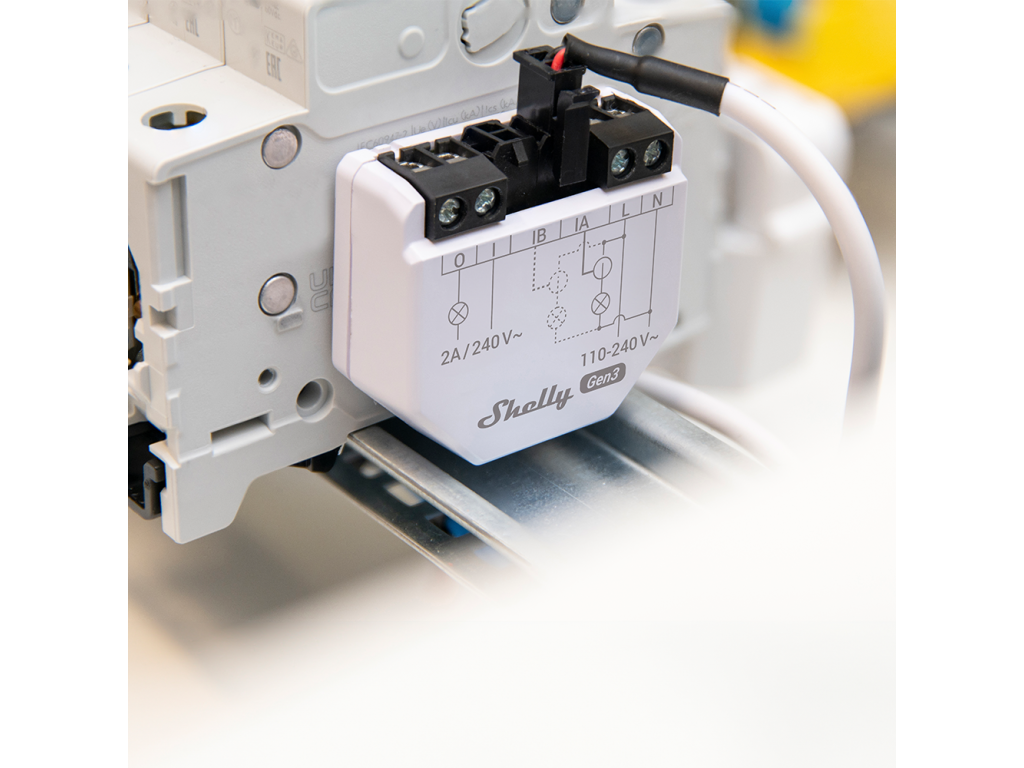

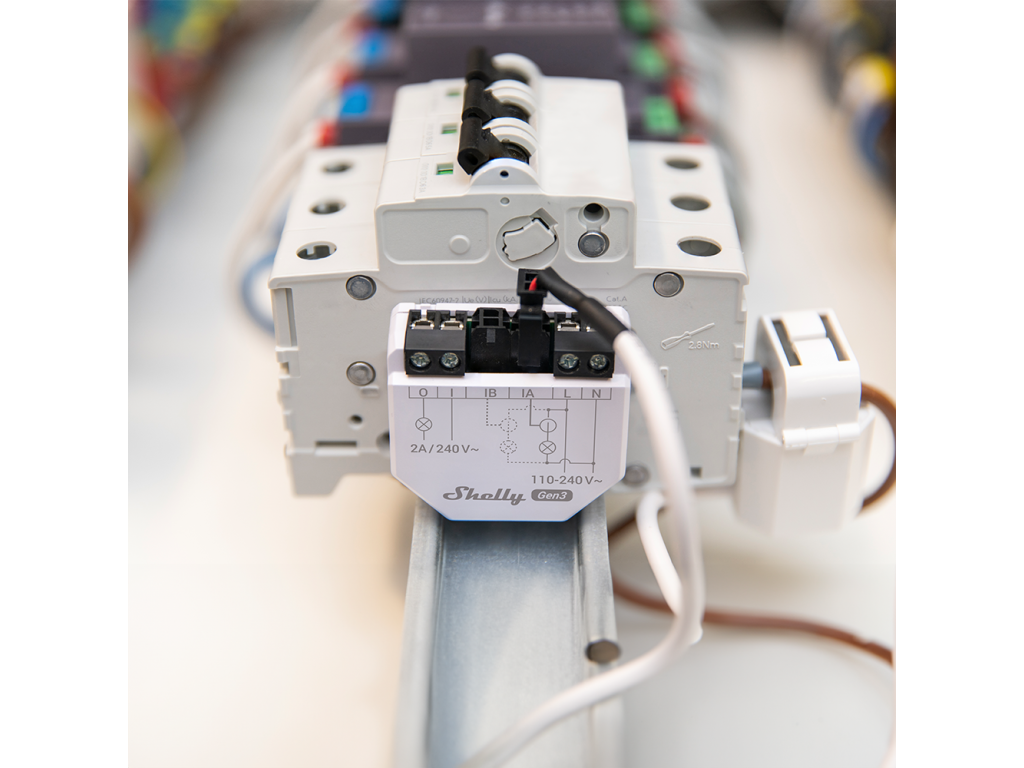

Das Modul gehört in eine Wandkonsole oder in den Verteiler und lässt sich auch dort nachrüsten, wo wenig Platz ist. Bei der Montage zählen diese Angaben:

• Versorgung 110 bis 240 V mit 50 oder 60 Hz, Eigenleistungsaufnahme unter 1,2 W
• Leiter von 0,5 bis 4 mm² mit 6 bis 7 mm Abisolierlänge, Anzugsmoment höchstens 0,4 Nm
• äußere Absicherung mit 2 A, Charakteristik B oder C
• Schaltvermögen 6 kA und Energiebegrenzungsklasse 3

Ausstattung

• Zwei Messkanäle und ein Stromwandler CT 50A im Lieferumfang. Der zweite Kanal lässt sich mit CT 50A oder CT 80A ergänzen, je nachdem, wie groß der gemessene Kreis ist.
• Strommessbereich 0 bis 80 A. Genauigkeit ±2 % im Bereich 2 bis 50 A, ±2 % im Bereich 1 bis 2 A und ±5 % unter einem Ampere.
• Vollständiger Satz an Größen. Wirk- und Scheinleistung, Wirk- und Scheinenergie, Leistungsfaktor und zusätzlich die Grundschwingung der Wirk- und Blindenergie.
• Eigener Messdatenspeicher. Der Hersteller nennt mindestens zehn Tage in Minutenauflösung direkt im Gerät.
• Export als CSV und JSON. Die aufgezeichneten Werte lassen sich herausholen, nicht nur in der App ansehen.
• Ausgang zur Schützansteuerung bis 2 A und interner Temperaturfühler. Das Messgerät kann also auch schalten, aber nur eine Steuerspule.

Was Sie noch brauchen

• Eine Absicherung mit 2 A, Charakteristik B oder C. ⚠️ Nicht 16 A. Dies ist ein Messgerät, kein Schaltmodul, und der Hersteller verlangt dazu 2 A, 6 kA Schaltvermögen und Energiebegrenzungsklasse 3.
• Einen zweiten Stromwandler, wenn Sie beide Kanäle messen wollen. Im Lieferumfang ist ein CT 50A, ergänzen lässt sich CT 50A oder CT 80A.
• Platz für den Wandler um den Leiter. Der Wandler wird um einen einzelnen Leiter gelegt, nicht um das ganze Kabel, und muss sich schließen lassen.
• Leiter mit 0,5 bis 4 mm². Abisolieren auf 6 bis 7 mm und mit 0,4 Nm anziehen.
• Platz im Verteiler oder in der Installationsdose. Eine andere Platzierung nennt der Hersteller nicht.
• Eine Elektrofachkraft. Es ist ein Eingriff in einen Kreis mit 110 bis 240 V und Arbeit im Verteiler.

Einsatzbereiche

• Verbrauchsmessung einer Wärmepumpe oder eines Boilers
• zwei Stromkreise, von einer Stelle aus verfolgt
• Photovoltaik, bei der Bezug und Leistungsfaktor bekannt sein sollen
• Unterzählung in Mietobjekten oder in der Werkstatt
• Installationen, in denen die Historie auch ohne Cloud verfügbar sein soll

Wichtig vor dem Kauf

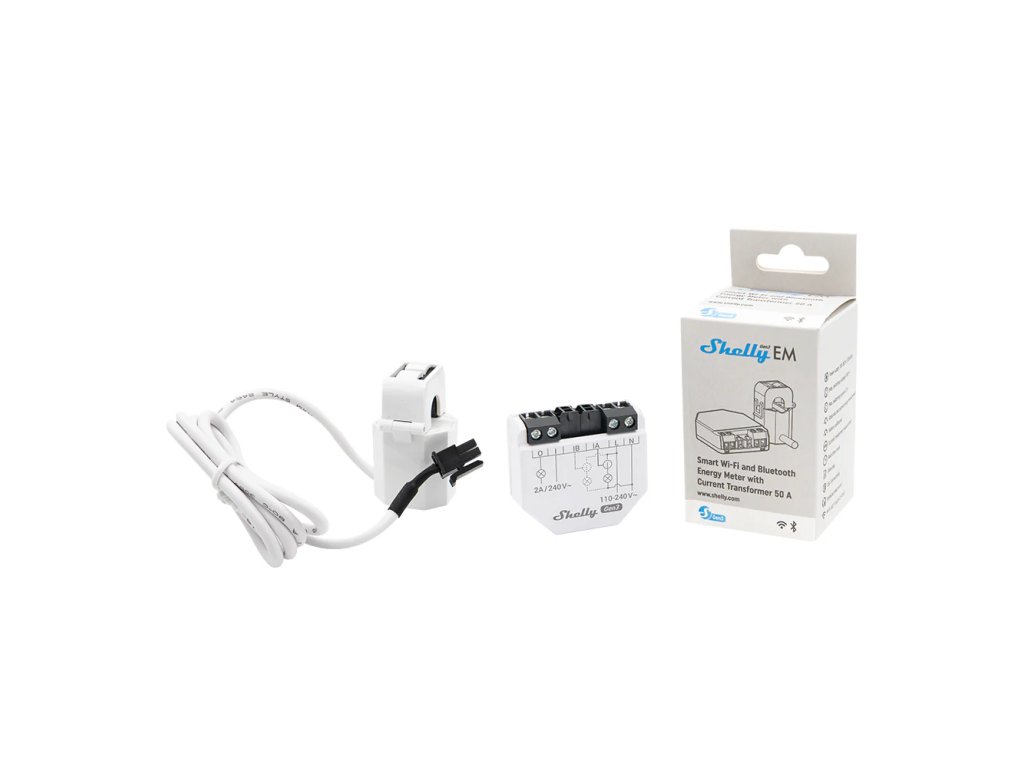

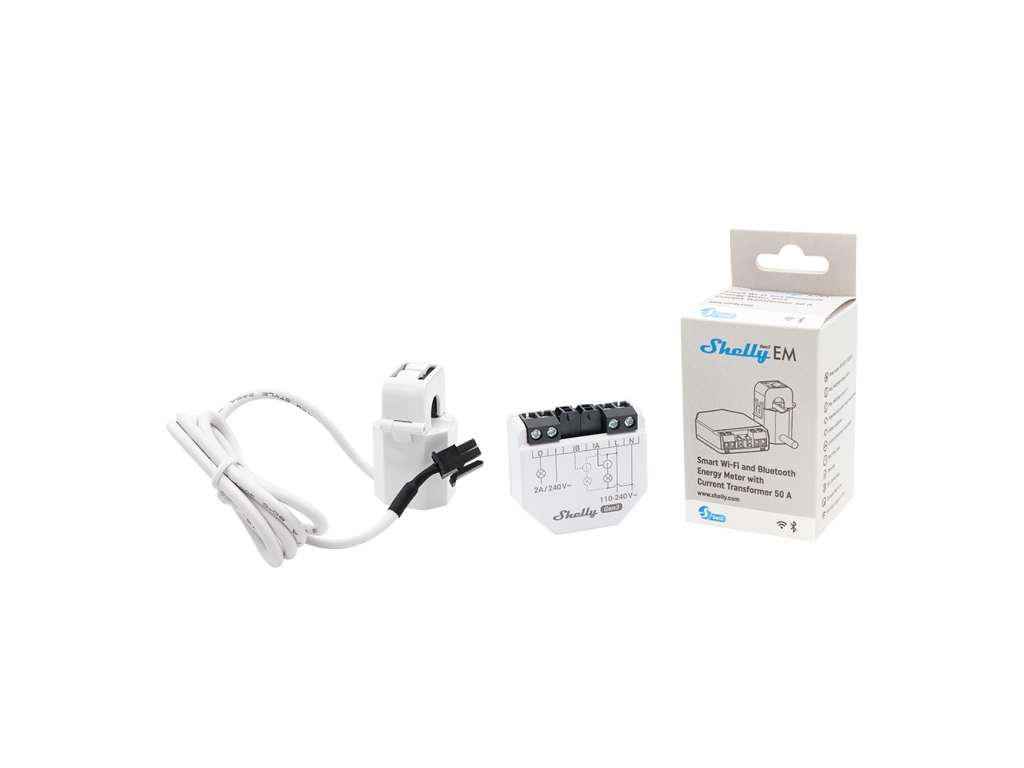

• Im Paket liegt eine Zange CT 50A. Für den zweiten Kanal ist eine weitere Zange nachzukaufen.
• Kompatibel sind die Zangen CT 50A und CT 80A. Die Zange CT 50A für den älteren Shelly EM gehört nicht dazu, sie hat eine eigene Bestellnummer und ist für diese Generation nicht vorgesehen.
• Der Ausgangskontakt ist für das Schalten bis 2 A bei 240 V~ vorgesehen. Für einen üblichen Verbraucher reicht das nicht.
• Vorgeschrieben ist eine Absicherung mit 2 A, deutlich weniger als bei den Schaltmodulen.
• Die Genauigkeit des Amperemeters gilt in drei Bereichen: ±2 % für 2 bis 50 A, ±2 % für 1 bis 2 A und ±5 % für 0 bis 1 A.
• Die Mindestlast für die Kalibrierung zwischen den Kanälen beträgt 500 W. Die Nulllastschwelle ist eine eigene Angabe und liegt bei 30 VA je Kanal.
• Die Speicherkapazität ist in Zeit angegeben, mindestens zehn Tage im Minutentakt, nicht in Megabyte. Die Angabe von 8 MB betrifft den Speicher des Prozessors.

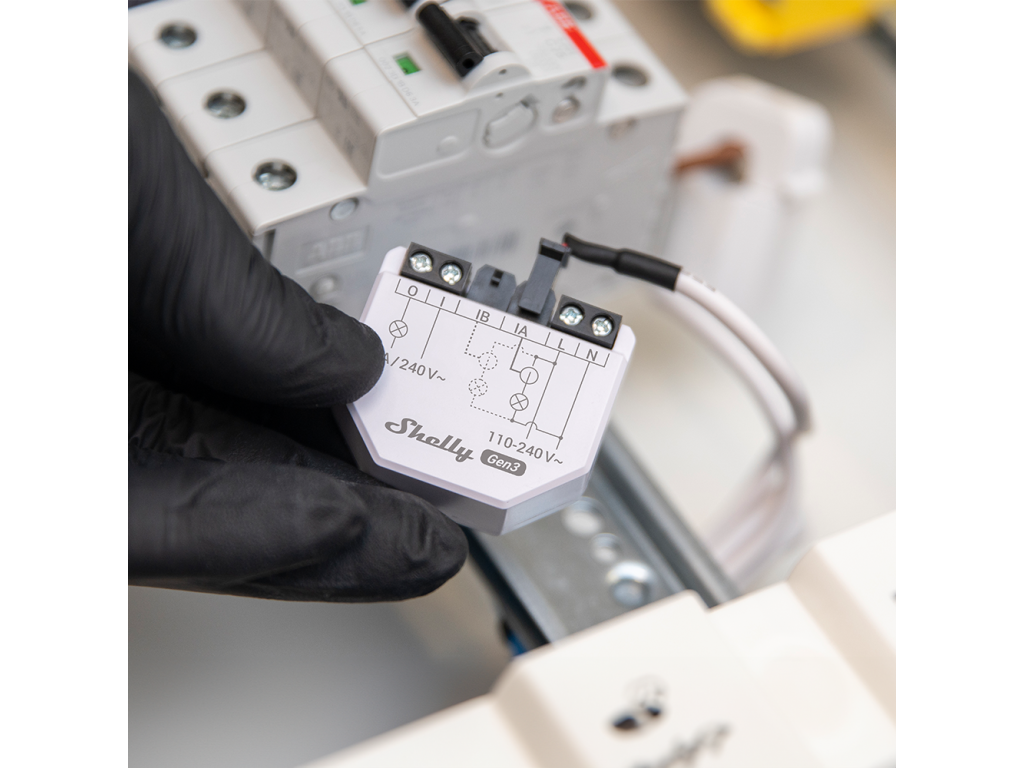

Anschlussklemmen

Das Messgerät hat zwei Klemmengruppen. Die einen versorgen das Gerät und führen den Ausgang zum Schütz, die anderen nehmen die Stromwandler auf, die den Kreis selbst messen.

Der Leiterquerschnitt beträgt 0,5 bis 4 mm², die Abisolierlänge 6 bis 7 mm und das Anzugsmoment 0,4 Nm. Verwendbar sind ein- und feindrähtige Leiter sowie Aderendhülsen.

Häufige Fragen

Wie viele Zangen liegen bei?
Eine, vom Typ CT 50A. Den zweiten Kanal rüsten Sie getrennt nach.

Kann ich damit etwas schalten?
Es hat einen potentialfreien Kontakt bis 2 A bei 240 V~. Das reicht für ein Signal oder ein kleines Gerät, nicht für einen Verbraucher.

Wie lange bleiben die Messwerte gespeichert?
Mindestens zehn Tage im Minutentakt, mit Export als CSV oder JSON.

Wie genau misst es?
Spannung ±2 %, Strom ±2 % für 2 bis 50 A, ±2 % für 1 bis 2 A und ±5 % für 0 bis 1 A.

Passt die Zange vom älteren Shelly EM?
Nein. Diese Zange ist für den EM Gen3 nicht vorgesehen.

Was das Modul misst und was es sich merkt

Bei Messgeräten zählt nicht nur der Bereich, sondern auch drei Grenzen, die in Katalogen fehlen. Genau an ihnen entsteht der Eindruck, das Gerät messe ungenau.

🔑 Die Schwelle von 30 VA je Kanal verwirrt am häufigsten. Es ist kein Messfehler, sondern die Grenze, unterhalb derer das Gerät null meldet.
