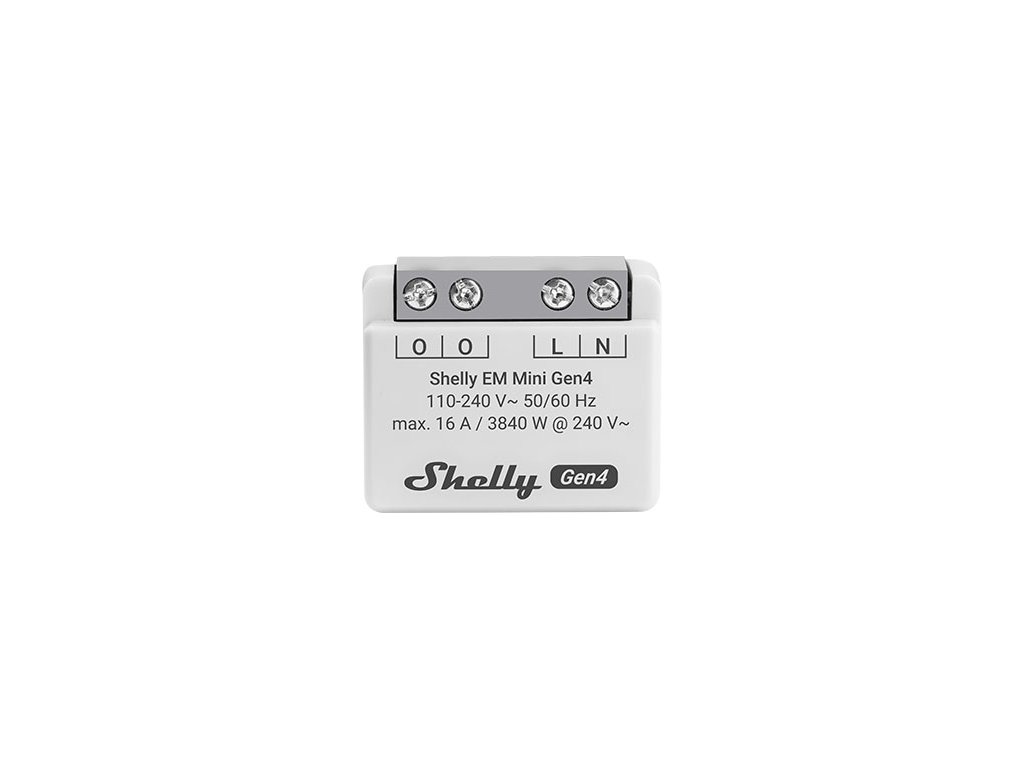

SHELLY EM Mini Gen4 Verbrauchsmessmodul, max. 16 A, WiFi, Bluetooth, Zigbee, Matter

Produktdetailbeschreibung

Sie möchten endlich wissen, wie viel Strom der Warmwasserspeicher, der Heizkörper oder der Steckdosenstromkreis in der Werkstatt tatsächlich verbraucht? Der Shelly EM Mini Gen4 ist ein sehr kleiner Energiezähler, dessen Abmessungen ihn in einer Dose hinter der Steckdose verschwinden lassen. Der gemessene Stromkreis wird lediglich durchgeschleift. Dabei erfasst das Gerät Spannung und Strom, ermittelt daraus Wirkleistung und bezogene Energie und übergibt die Ergebnisse der mobilen App, der eigenen Weboberfläche oder der Gebäudeautomation.

Ist das etwas für Sie?

Ja, wenn Sie Folgendes benötigen:

• den Bezug eines Wechselstromkreises bis 16 A im Blick behalten und die Werte auch ohne Cloud lokal auslesen
• eine Messung dort nachrüsten, wo für ein übliches Gerät in der Dose kein Platz bleibt
• den Verlauf des Bezugs speichern und im Format CSV oder JSON exportieren
• den Zähler in eine Installation mit Wi-Fi, mit Zigbee oder mit Matter einbinden

Nein, wählen Sie ein anderes Modell, wenn Sie Folgendes benötigen:

• den Stromkreis nicht nur messen, sondern auch ein- und ausschalten, dafür eignet sich der Shelly 1PM Mini Gen4 mit Relaisausgang bis 8 A
• berührungslos mit bis zu zwei Stromwandlern messen, dafür eignet sich der Shelly EM Gen4
• ausschließlich schalten ohne Verbrauchsmessung, dafür eignet sich der Shelly 1 Mini Gen4 mit potentialfreiem Kontakt

Auf einen Blick

• Messung des Bezugs eines Wechselstromkreises, das Gerät schaltet die Last nicht
• maximaler Messstrom 16 A bei einer Spannung bis 240 V AC
• maximale Messleistung 3840 W
• Wirkleistung und Wirkarbeit
• Aufzeichnung der Werte mit Minutenauflösung für mindestens zehn Tage
• Export als CSV und im JSON-Format über RPC
• Wi-Fi 2,4 GHz, Bluetooth, Zigbee und Matter
• integrierte Weboberfläche, MQTT, Skripting und Webhooks
• Abmessungen 29 x 34 x 16 mm, Gewicht 13 g, Eigenverbrauch unter 1 W

Funktionen

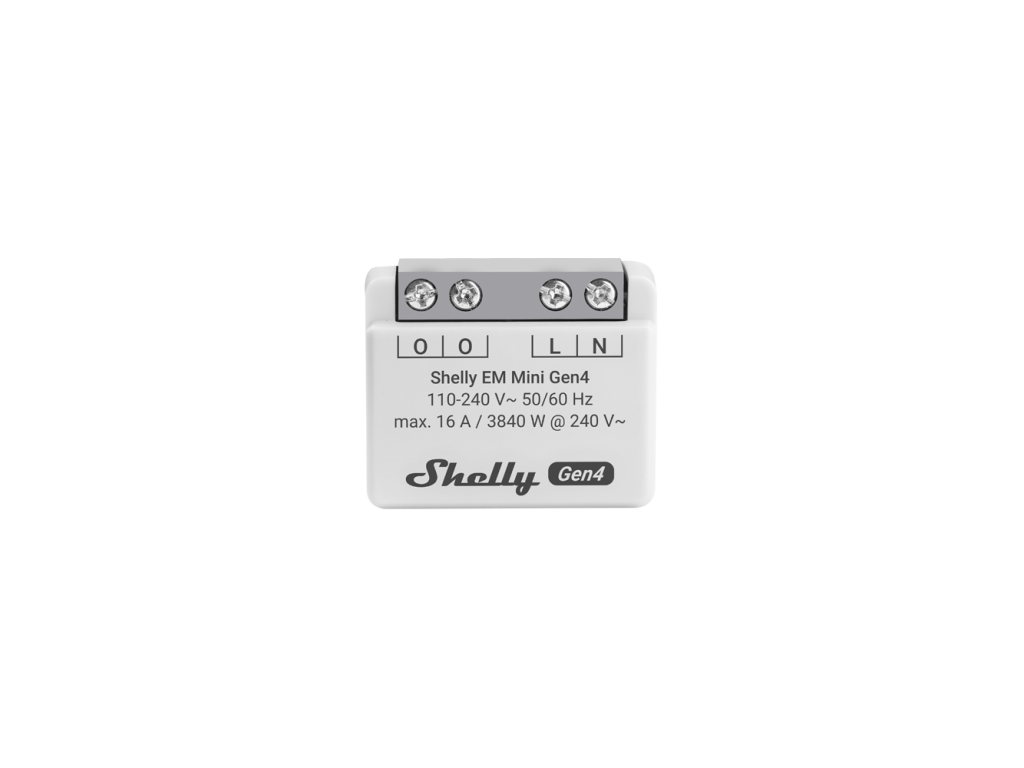

Das Gerät ist ein reines Messgerät. Der Außenleiter wird auf die Klemme L geführt, der Neutralleiter auf die Klemme N, der Verbraucher wird zwischen die Klemme O und den Neutralleiter geschaltet. Beide Klemmen O sind im Gerät verbunden, der gemessene Stromkreis läuft also durch sie weiter zur Last. Das Ein- und Ausschalten muss ein separates Schaltgerät übernehmen, der Zähler greift in den Stromkreis nicht ein. Er bewältigt ohmsche Lasten wie Glühlampen und Heizgeräte, kapazitive Lasten wie LED-Treiber, Kondensatorbatterien und Elektronik sowie induktive Lasten wie Transformatoren, Ventilatoren, Kühlschränke und Klimageräte.

Gemessen werden die Spannung von 110 bis 240 V AC bei 50 oder 60 Hz sowie der Strom von null bis 16 A. Daraus berechnet das Gerät Wirkleistung und Wirkarbeit. Neben dem momentanen Bezug sehen Sie also auch, wie viele Kilowattstunden ein Verbraucher an einem Tag oder in einer Woche gesammelt hat. Die Messwerte legt es im eigenen Speicher ab, mindestens zehn Tage mit einer Auflösung von einer Minute. Die Aufzeichnung lässt sich als CSV-Datei herunterladen oder im JSON-Format über die RPC-Schnittstelle abrufen, sodass daraus eine Grundlage für ein Energieaudit entsteht, auch wenn das Gerät die Cloud nie berührt.

Steuerung und Kommunikation

Der Betrieb ist rein im heimischen Wi-Fi-Netz im 2,4-GHz-Band möglich, ebenso über den Cloud-Dienst von Shelly. Das Gerät kommuniziert über MQTT, HTTP und WebSocket, eingehende Verbindungen sind durch TLS geschützt. Zur Verfügung stehen eine dokumentierte HTTP-API, Webhooks über HTTP und HTTPS, UDP sowie Skripting, das direkt im Gerät läuft. Die integrierte Weboberfläche erreichen Sie unter http://192.168.33.1, sofern Sie mit dem Access-Point des Geräts verbunden sind, sonst unter seiner IP-Adresse im heimischen Netz. Darüber richten Sie die Netzanbindung ein, dazu Zeitpläne, von denen die Firmware zwanzig aufnimmt, sowie ebenso viele Webhooks mit je fünf Adressen.

Drahtlos leistet das Gerät mehr als nur die eigene Anbindung. Über Bluetooth arbeitet es als Gateway für Shelly-BLU-Geräte und leitet deren Meldungen ins Netz oder in die Cloud weiter. Ebenso verstärkt es die Reichweite des Wi-Fi- und des Zigbee-Netzes für weitere Geräte in der Umgebung, wobei Zigbee je nach örtlichen Bedingungen innerhalb von Gebäuden bis zu 100 m und im Freien bis zu 300 m erreicht. Ab Werk ist das Matter-Profil eingestellt. Mit fünf Tastendrücken wechselt das Gerät zum Zigbee-Profil, das anschließend über einen Zigbee-Hub aufgenommen wird. Läuft das Zeitfenster für die Kopplung ab, starten drei Tastendrücke sie erneut. Im Zigbee-Betrieb ist der Access-Point standardmäßig nicht verfügbar, ihn aktiviert das Halten der Taste für fünf Sekunden. Zehn Sekunden langes Gedrückthalten setzt das Gerät auf die Werkseinstellungen zurück.

Montage und Anwendung

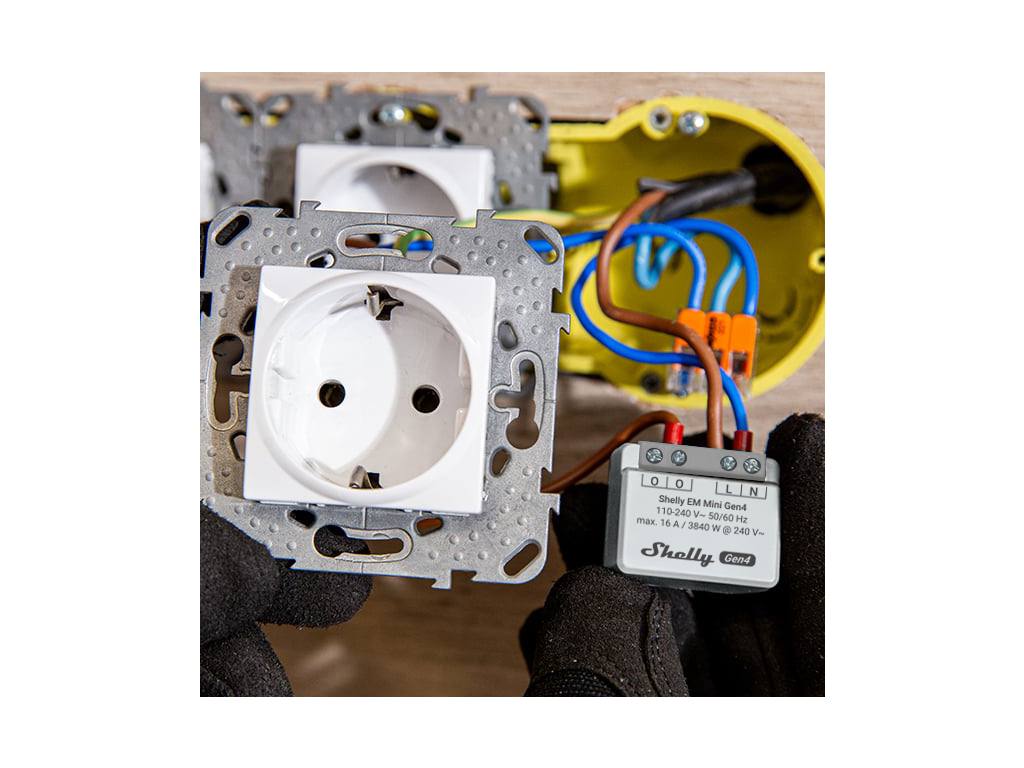

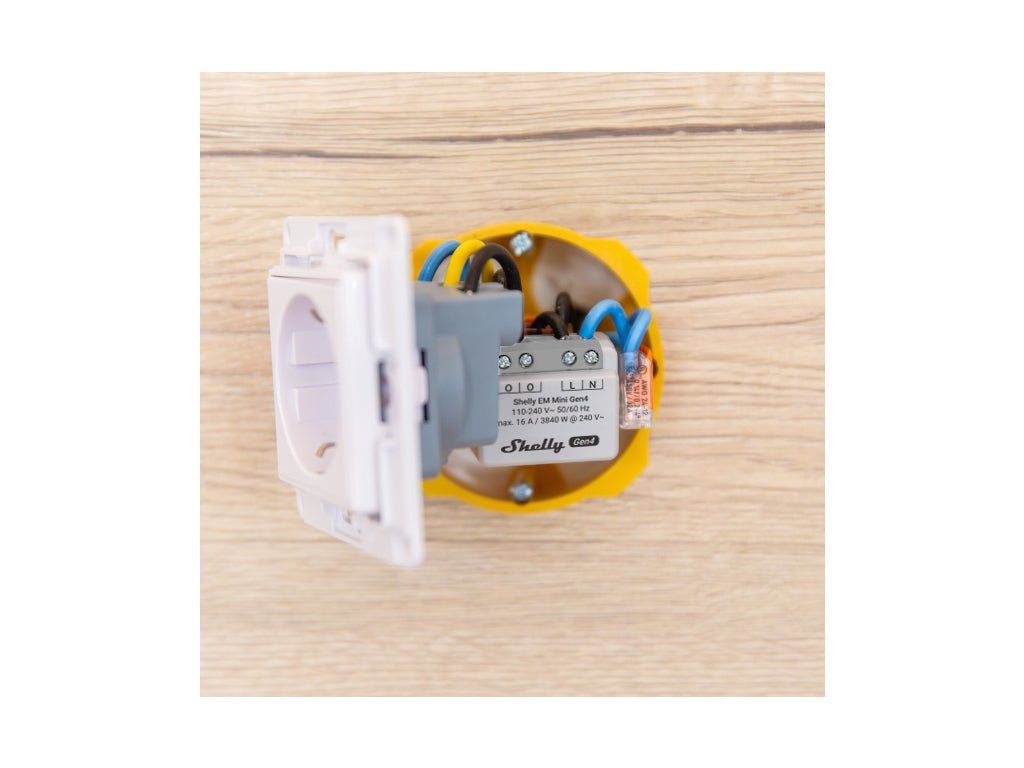

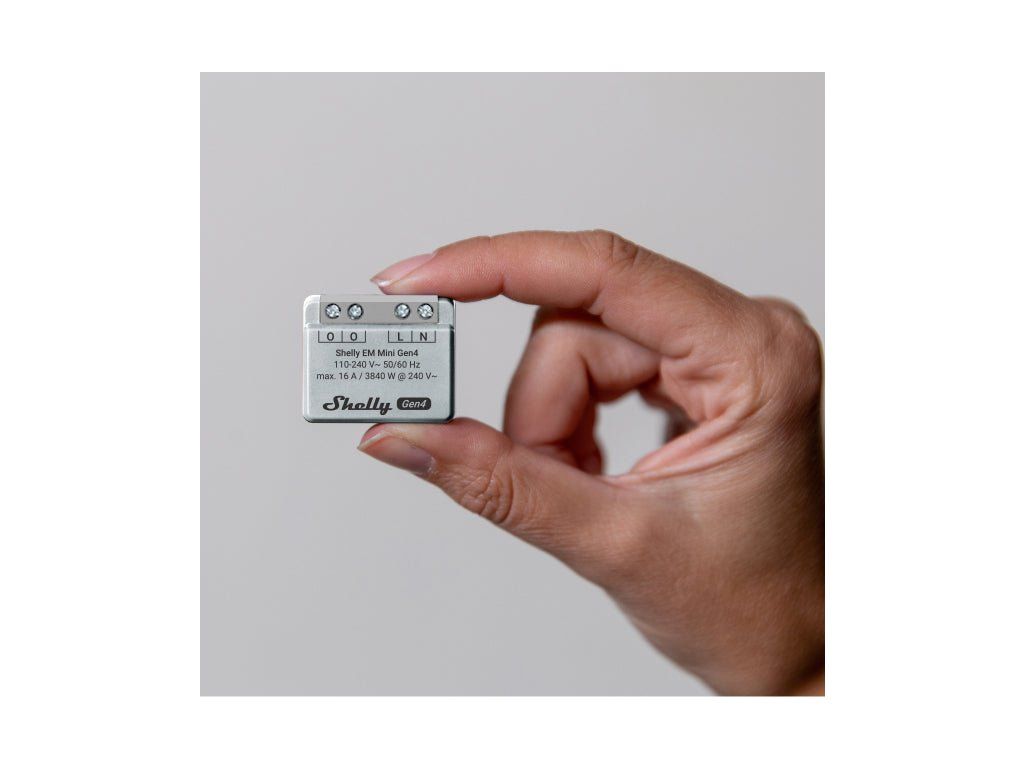

Der Platz für den Zähler ist die Installationsdose, typischerweise hinter einer Steckdose oder einem Schalter, wo für ein größeres Gerät kein Platz bleibt. Die Versorgung kommt direkt aus dem gemessenen Netz mit 110 bis 240 V AC, sein Eigenverbrauch liegt unter 1 W. Die Klemmen sind Schraubklemmen, sie werden mit höchstens 0,4 Nm angezogen, die Abisolierlänge soll 6 bis 7 mm betragen. Empfohlen sind eindrähtige Leiter oder feindrähtige Leiter mit Aderendhülsen sowie eine Isolierung mit erhöhter Wärmebeständigkeit von mindestens PVC T105 °C. In eine Klemme gehört ein Leiter.

Die Umgebung soll trocken und sauber sein. Die Temperatur darf sich von -20 bis +40 °C bewegen, die relative Luftfeuchte von 30 bis 70 %, die zulässige Einsatzhöhe beträgt bis zu 2000 m. Den Zustand meldet eine einfarbige Leuchtanzeige, am Blinkrhythmus erkennen Sie den aktivierten Access-Point, die Suche nach dem Funknetz, die Verbindung zur Cloud und ein laufendes Firmware-Update. Die Firmware ist ab Werk vorinstalliert, die Aktualisierungen laden Sie selbst, entweder über die Weboberfläche oder über die mobile App.

Was Sie noch brauchen

• Einen Leitungsschutzschalter vor dem Stromkreis, Charakteristik B oder C, höchstens 16 A, Schaltvermögen mindestens 6 kA, Energiebegrenzungsklasse 3. Der Hersteller nennt ihn als erforderlichen äußeren Schutz.
• Den Neutralleiter am Montageort. Der Zähler benötigt L und N, ohne N fehlt die Versorgung.
• Einen aufgetrennten Messkreis. Das Gerät wird in den Strompfad eingeschleift, nicht daneben gesetzt. Der Leiter zum Verbraucher muss über die Klemmen O laufen.
• Die Prüfung, ob der Stromkreis innerhalb von 16 A und 3840 W bleibt. Darüber hinaus ist keine Messung vorgesehen.
• Für berührungslose Messung oder mehrere Stromkreise ein anderes Modell. Shelly EM Gen4 arbeitet mit zwei Stromwandlern, dieses Gerät besitzt und verwendet keine.

Einsatzbereiche

• Verbrauchsmessung eines Warmwasserspeichers oder einer Elektroheizung, wenn Sie den tatsächlichen Bezug pro Tag und über die ganze Saison kennen möchten
• Überwachung eines Steckdosenstromkreises in Werkstatt, Garage oder Technikraum
• Kontrolle des Verbrauchs in einer vermieteten Wohnung, einer Pension oder einem Büro
• Aufspüren energieintensiver Geräte, bevor Sie über einen Austausch entscheiden
• Zustandskontrolle eines Verbrauchers, denn ein plötzlicher Sprung oder eine Veränderung im Bezug kann auf ein Problem hinweisen
• Nachrüstung der Messung in einer fertigen Elektroinstallation, in der für ein größeres Gerät kein Platz ist

Wichtig vor dem Kauf

• Das Gerät misst, schaltet aber nicht. Die Klemmen O sind intern verbunden und dienen dem Durchleiten des gemessenen Stromkreises, eine Last lässt sich damit weder ein- noch ausschalten.
• Der maximale Messstrom beträgt 16 A bei 240 V AC, die maximale Messleistung 3840 W. Schließen Sie keinen Verbraucher oberhalb dieser Grenze an.
• Gemessen wird ein Wechselstromkreis direkt, also durch den Stromfluss durch das Gerät. Für die berührungslose Messung mit Stromwandlern ist der Shelly EM Gen4 vorgesehen.
• Für Versorgung und Messung werden beide Leiter benötigt, der Außenleiter L und der Neutralleiter N.
• Der Netzanschluss gehört in die Hände einer qualifizierten Elektrofachkraft. Schalten Sie zuerst die Leitungsschutzschalter aus und überzeugen Sie sich mit einem Prüfgerät, dass die Leiter spannungsfrei sind.
• Absicherung des Stromkreises: Leitungsschutzschalter nach EN60898-1, Auslösecharakteristik B oder C, Bemessungsstrom bis 16 A, Kurzschlussschaltvermögen ab 6 kA und Energiebegrenzungsklasse 3.
• Das Gerät gehört ausschließlich in Innenräume und muss vor Schmutz und Feuchtigkeit geschützt bleiben.
• Matter ist ab Werk eingestellt. Den Wechsel auf Zigbee besorgen fünf Tastendrücke, im Zigbee-Betrieb ist der Access-Point standardmäßig nicht verfügbar.
• Für die Einrichtung über Matter benötigen Sie ein Funknetz mit 2,4 GHz, einen Matter-fähigen Hub mit Internetverbindung und ein Mobilgerät mit eingeschaltetem Bluetooth und installierter App, die Matter unterstützt.
• Bewahren Sie den Matter-QR-Code aus der Verpackung auf. Nach einem Zurücksetzen auf die Werkseinstellung benötigen Sie ihn erneut.
• Das Gerät berechnet Wirkleistung und Wirkarbeit. Für die Erfassung von Blindleistung oder Leistungsfaktor ist es daher nicht die richtige Wahl.

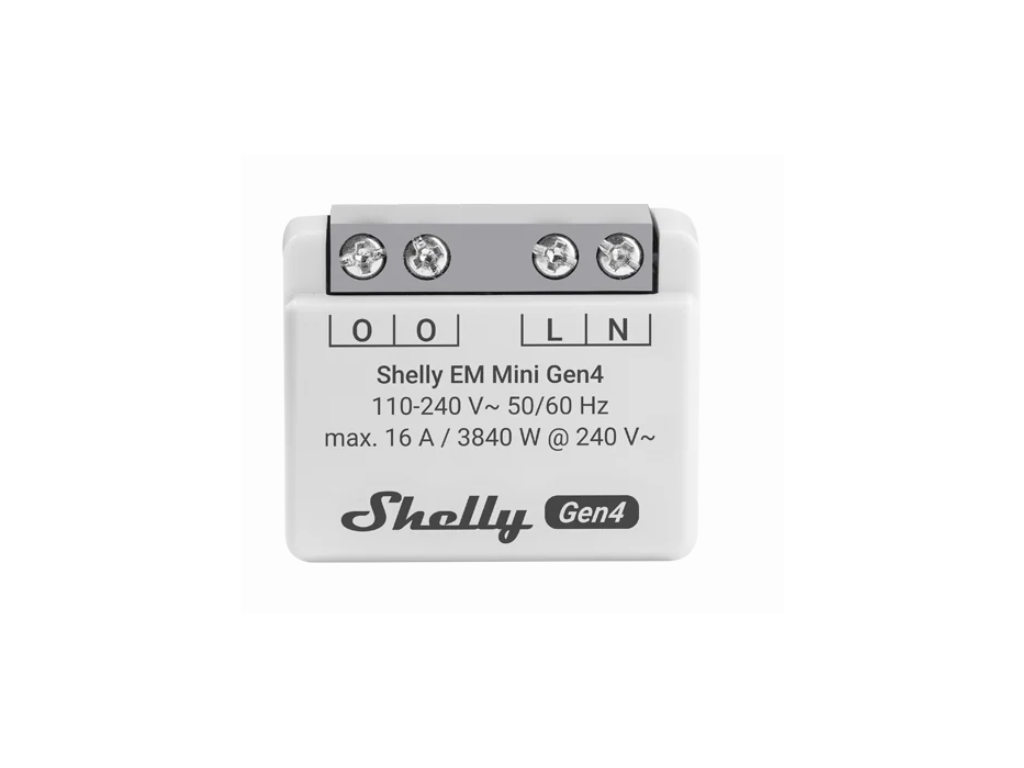

Anschlussklemmen

Das Gehäuse ist weiß, die Klemmen sind mausgrau.

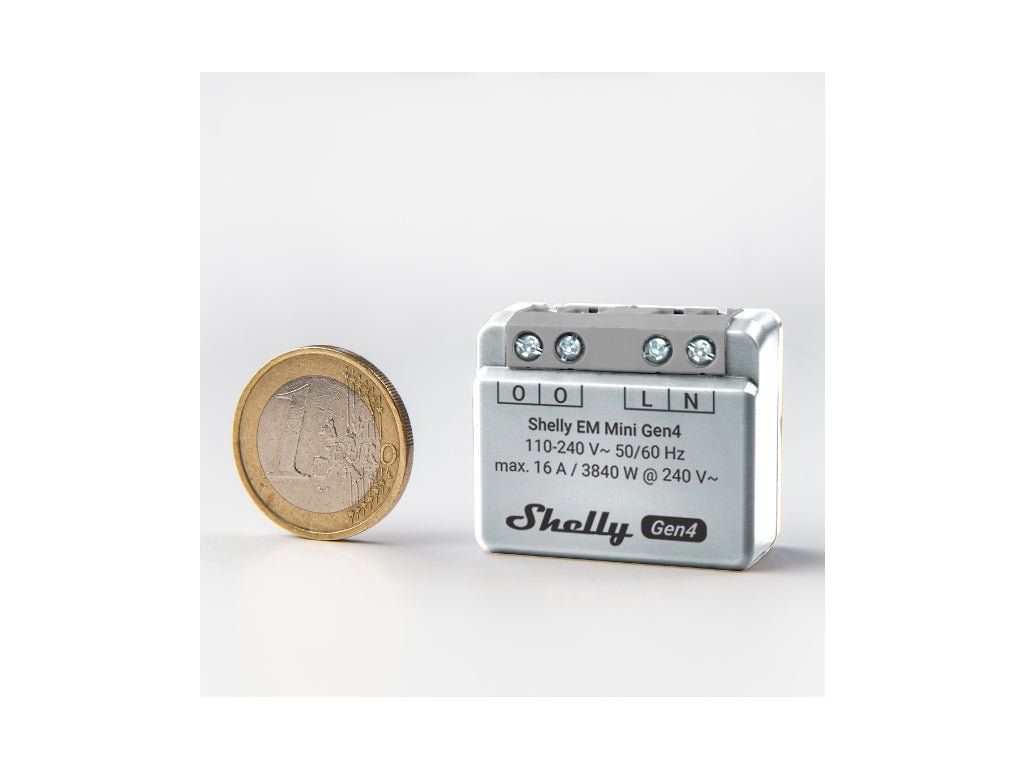

In die Schraubklemmen gehört ein Leiter von 0,5 bis 4 mm², eindrähtig, feindrähtig oder mit Aderendhülse, auf 6 bis 7 mm abisoliert, Anzugsmoment höchstens 0,4 Nm. Das Gerät misst 29 x 34 x 16 mm und wiegt 13 g, als Montageart nennt der Hersteller die Wandkonsole. Die Betriebstemperatur beträgt -20 bis 40 °C bei 30 bis 70 % RH.

Häufige Fragen

Kann der Shelly EM Mini Gen4 einen Stromkreis auch abschalten?
Nein. Es handelt sich um ein Messgerät, die Ausgangsklemmen sind intern verbunden und die Last wird lediglich durchgeleitet. Wenn Sie messen und zugleich schalten möchten, greifen Sie zum Shelly 1PM Mini Gen4.

Wie viel Ampere misst das Gerät?
Das Amperemeter arbeitet von null bis 16 A, die gemessene Spannung beträgt höchstens 240 V AC und die Messleistung höchstens 3840 W.

Wird ein Neutralleiter benötigt?
Ja. Das Gerät wird aus dem Netz versorgt und nutzt für die Messung den Außenleiter L sowie den Neutralleiter N.

Funktioniert das Gerät auch ohne Internet?
Ja. Es läuft allein im heimischen Funknetz, bedienen lässt es sich über die integrierte Weboberfläche und die Werte werden auch über MQTT ausgegeben.

Lassen sich die Messwerte in eine Tabelle übernehmen?
Ja. Die Aufzeichnung lässt sich als CSV herunterladen oder im JSON-Format über RPC abrufen.

Wie wechsle ich auf Zigbee?
Mit fünf Druckvorgängen auf die Bedientaste. Das Gerät geht in den Kopplungsmodus und wird über einen Zigbee-Hub hinzugefügt. Läuft das Zeitfenster ab, starten drei Tastendrücke die Kopplung erneut.

Wie setze ich das Gerät auf Werkseinstellung zurück?
Durch Halten der Bedientaste für zehn Sekunden. Rechnen Sie damit, dass Sie danach den Matter-QR-Code aus der Verpackung benötigen.

Passt das Gerät hinter eine Steckdose?
Dafür ist es gebaut. Messen Sie dennoch vor der Montage aus, wie viel freier Raum in der Dose nach dem Anschluss der Leiter bleibt.

Shelly EM Mini Gen4 oder Shelly 1PM Mini Gen4?

Wählen Sie den Shelly EM Mini Gen4, wenn Sie den Verbrauch eines Stromkreises bis 16 A kennen möchten und das Schalten einem anderen Gerät überlassen. Wählen Sie den Shelly 1PM Mini Gen4, wenn das Gerät eine Last bis 8 A zusätzlich ein- und ausschalten und sich über einen klassischen Schalter am Eingang bedienen lassen soll.
