SHELLY EM + 50A Set

Produktdetailbeschreibung

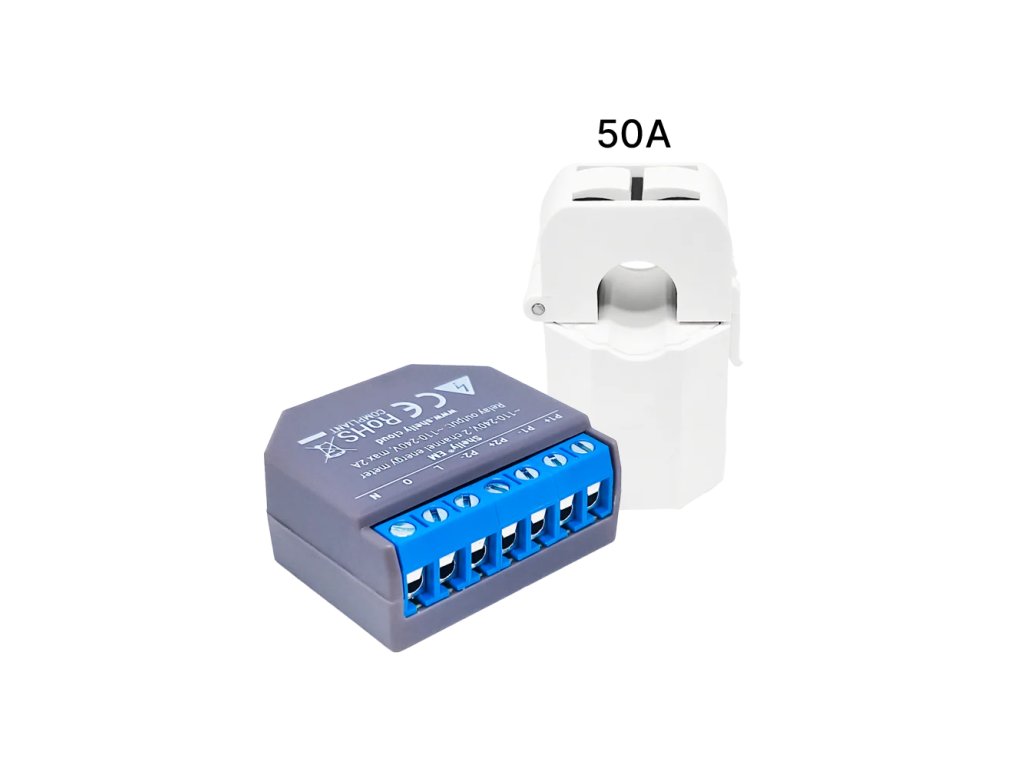

Wer wissen will, was ein einzelner Stromkreis kostet, muss den Verteiler nicht umbauen. Shelly EM verschwindet in der Installationsdose und erfasst den Strom mit einer Zange, die um den Leiter gelegt wird. In diesem Set liegt eine Zange für 50 A bei.

Ist das etwas für Sie?

• Ja, wenn Sie den Verbrauch eines Einphasenkreises verfolgen wollen.
• Ja, wenn Sie eine Jahreshistorie ohne fremden Dienst haben wollen.
• Nein, wenn Sie mit dem Gerät einen Verbraucher direkt schalten möchten. Der Ausgang geht bis 2 A und ist zur Schützansteuerung vorgesehen.

Auf einen Blick

• zwei Messkanäle für Einphasenkreise
• eine Stromzange für 50 A im Set
• Messung bis 120 A je Kanal, je nach verwendeter Zange
• Ausgang zur Schützansteuerung bis 2 A
• eingebaute Verbrauchshistorie über 365 Tage
• eigener Temperaturfühler mit Überhitzungsschutz
• Wi-Fi 802.11 b/g/n, kein Gateway nötig
• MQTT, CoAP und REST-API
• Maße 39 x 36 x 17 mm für die Installationsdose

Funktionen

Das Gerät erfasst Wirk- und Blindleistung, Spannung und Leistungsfaktor, Sie erkennen also nicht nur den Verbrauch, sondern auch das Verhalten des Kreises. Die Historie umfasst 365 Tage und wird nach Tagen, Wochen, Monaten und Jahren dargestellt. Interessant ist die Grenzwertfunktion: Shelly EM kann den gesamten Kreis automatisch abschalten, sobald Verbrauch oder bezogene Energie den eingestellten Wert erreicht. Das passt auch zum Betrieb mit vorausbezahlter Energie. Abgeschaltet wird allerdings über ein Schütz am Ausgang, nicht durch das Gerät selbst.

Steuerung und Kommunikation

Die Verbindung läuft direkt über das heimische Wi-Fi, ein Gateway ist nicht nötig. Bedienen und beobachten lässt sich das Gerät lokal wie aus der Ferne. Zur Verfügung stehen Apps für Android und iOS, die Sprachassistenten Amazon Alexa und Google Assistant sowie die Anbindung an die Hausautomation über MQTT, CoAP und REST-API. Neben dem Wochenplan beherrscht es auch das Schalten nach Sonnenauf- und Sonnenuntergang.

Montage und Anwendung

Das Modul misst 39 x 36 x 17 mm und passt in die meisten üblichen Installationsdosen und hinter Schalter.

• an die Klemme N kommt der Neutralleiter
• an die Klemme L der Außenleiter
• die Klemme O ist der Ausgang zur Schützansteuerung
• die Klemmenpaare P1 und P2 nehmen die Stromzangen auf

Legen Sie die Zange niemals um den Leiter, bevor sie am Modul angeschlossen ist. Schon bei angeschlossener Zange kann Spannung an deren Klemmen anliegen, und jede Änderung der Zangenverdrahtung darf erst nach dem Abschalten aller Stromversorgungen am Installationsort erfolgen.

Einsatzbereiche

• Verbrauchsmessung eines einzelnen Einphasenkreises
• Beobachtung der Netzqualität, also Spannung und Leistungsfaktor
• Unterzählung in Mietobjekten oder in der Werkstatt
• Überwachung einer Verbrauchsgrenze mit automatischer Trennung über ein Schütz
• Hausautomation über MQTT oder REST ohne Cloud

Wichtig vor dem Kauf

• Im Set liegt eine Zange für 50 A bei. Das Modul hat zwei Kanäle, für den zweiten brauchen Sie eine weitere Zange.
• Das Gerät schaltet die Last nicht selbst. Der Ausgang zur Schützansteuerung ist mit maximal 2 A belastbar.
• Den Messbereich begrenzt die verwendete Zange. Die Zange in diesem Set ist für 50 A ausgelegt, das Modul selbst schafft bis 120 A je Kanal.
• Einen Überlastschutz hat dieses Gerät nicht.
• Einen Rollladenmodus hat dieses Modell nicht.
• Versorgt wird das Gerät aus dem Wechselstromnetz mit 110 bis 240 V bei 50/60 Hz, die Eigenaufnahme liegt unter 1 W. Eine Gleichspannungsversorgung unterstützt das Gerät nicht.
• Die obere Grenze der Betriebstemperatur liegt bei 40 °C. Für die untere Grenze empfehlen wir, mit einer üblichen Innenraumumgebung über dem Gefrierpunkt zu rechnen.
• Den Innendurchmesser der Zange prüfen Sie vor dem Kauf anhand des Leiters, um den sie gelegt werden soll.
• Der Einbau ist einer entsprechend qualifizierten Elektrofachkraft vorbehalten.

Häufige Fragen

Wie viele Zangen liegen bei?
Eine, für 50 A. Das Modul hat dabei zwei Messkanäle.

Kann ich damit einen Boiler abschalten?
Nicht direkt. Der Ausgang geht bis 2 A und steuert ein Schütz an, das den großen Verbraucher dann trennt.

Wie weit reicht die Historie zurück?
Das Gerät führt eine eingebaute Verbrauchshistorie über 365 Tage.

Brauche ich ein Gateway?
Nein, das Gerät verbindet sich direkt mit dem Wi-Fi.

Kann es den Kreis bei Überschreiten einer Grenze abschalten?
Ja, sobald Verbrauch oder Energie den eingestellten Wert erreicht. Ausgeführt wird das vom Schütz am Ausgang.
