SHELLY i4 Gen3 Eingangsmodul zur Szenenaktivierung, WiFi, Bluetooth

Produktdetailbeschreibung

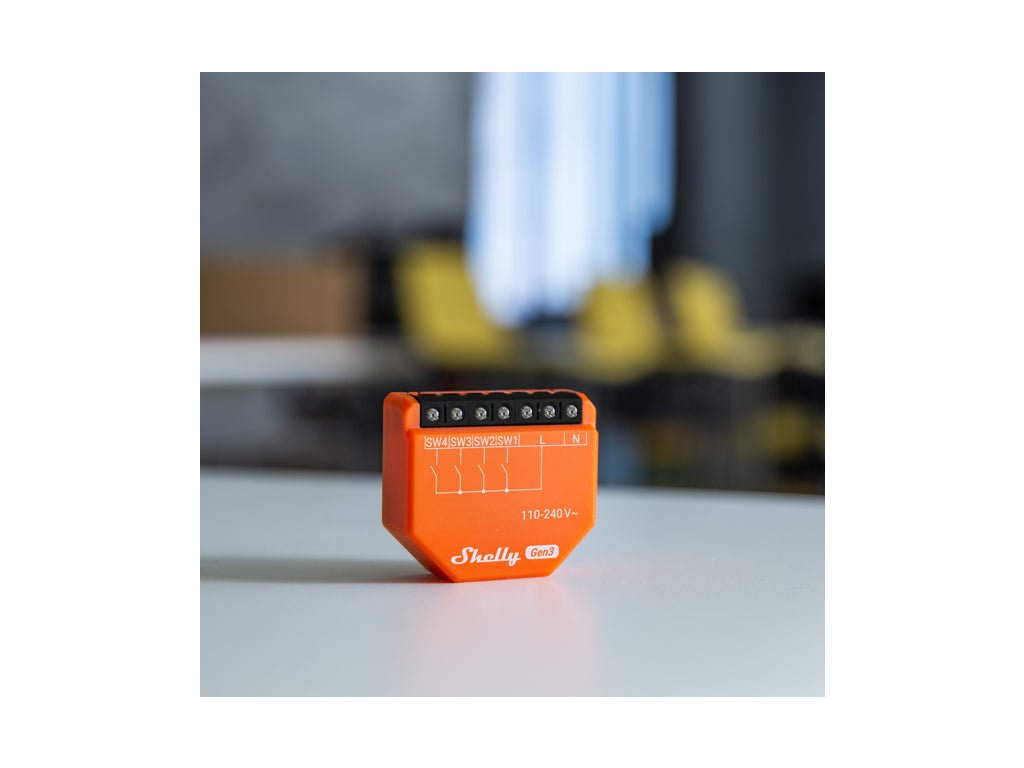

Ein gewöhnlicher Schalter schaltet eine Leuchte. Der Shelly i4 Gen3 macht daraus einen Auslöser für Szenen und Automationen. Er erfasst den Zustand von bis zu vier Schaltern oder Tastern an den Klemmen SW1 bis SW4, und jeder Druck kann eine Szene, eine Aktion oder eine ganze Kette starten. Das Modul misst 37 x 42 x 16 mm und verschwindet in der Gerätedose hinter dem vorhandenen Schalter.

Ist das etwas für Sie?

• Ja, wenn Sie das Smart Home mit gewöhnlichen Schaltern bedienen wollen.
• Ja, wenn hinter dem Schalter Netzspannung und ein Neutralleiter liegen und in der Dose Platz ist.
• Ja, wenn von einer Stelle aus Szenen, abgestimmte Aktionen oder ein ganzes Ablaufschema starten sollen.
• Ja, wenn Sie bis zu vier unabhängige Eingänge unter einer Dose brauchen.
• Nein, wenn etwas geschaltet werden soll. Das Modul hat keinen Ausgang und schickt den Befehl an ein anderes Gerät.
• Nein, wenn hinter dem Schalter nur Kleinspannung liegt. Dafür gibt es den Plus i4DC mit 5 bis 24 V DC.
• Nein, wenn Sie auf Google Smart Home oder Samsung SmartThings setzen. Für beide gibt der Hersteller ausdrücklich an, dass sie nicht unterstützt werden.

Auf einen Blick

• Vier Eingänge für Schalter oder Taster an den Klemmen SW1 bis SW4
• Versorgung 110 bis 240 V AC bei 50 oder 60 Hz, Verbrauch unter 1 W
• WLAN 802.11 b/g/n und Bluetooth 4.2 mit BLE
• Gateway für Shelly BLU Geräte, empfangene Signale werden weitergereicht
• Erweiterung der WLAN-Reichweite für IoT-Geräte
• Skripting, MQTT und 20 Webhooks mit je bis zu fünf Adressen
• Prozessor ESP-Shelly-C38F und 8 MB Speicher

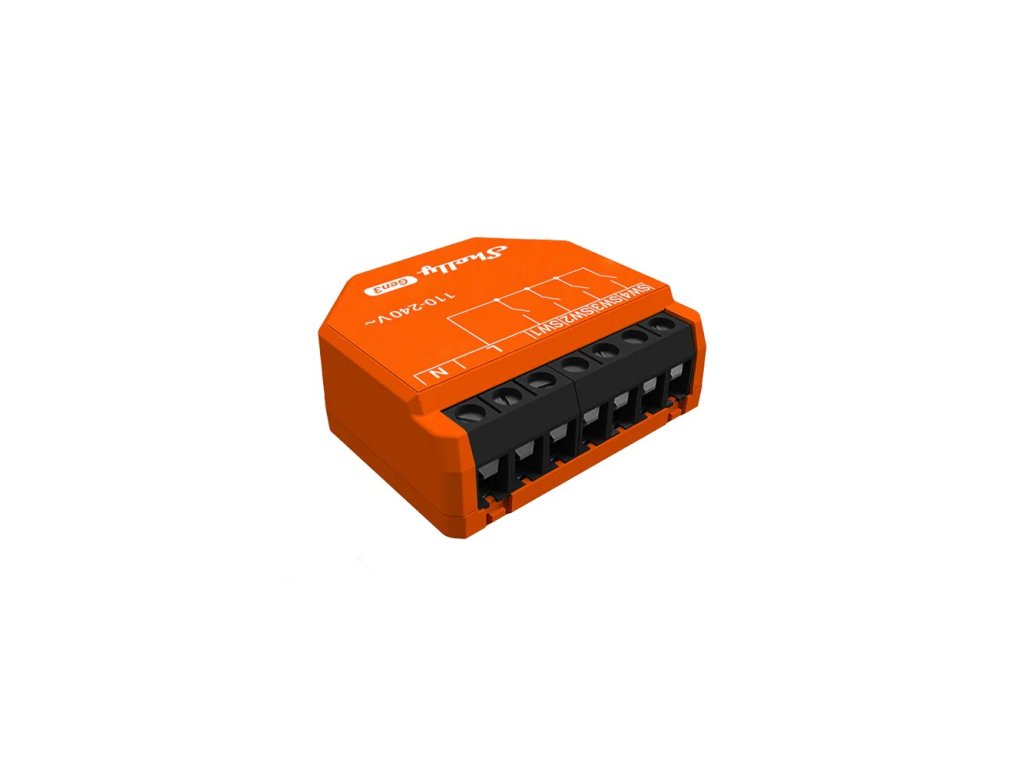

• Maße 37 x 42 x 16 mm, Gewicht 19 g, oranges Gehäuse mit schwarzen Klemmen

Funktionen

Das Modul verfolgt den Zustand von vier Eingängen und startet danach Aktionen. Von Hand schalten Sie so eine vorbereitete Szene ein oder aus, starten mehrere abgestimmte Aktionen gleichzeitig oder stoßen ein umfangreicheres Ablaufschema mit Auslösern an. Damit lassen sich weitere Shelly Geräte ebenso bedienen wie fremde Systeme über HTTP oder MQTT.

Neben der Hauptaufgabe beherrscht es zwei weitere Dinge. Es bildet ein Gateway zwischen Shelly BLU Geräten und dem übrigen Ökosystem, nimmt also deren Bluetooth-Signal auf und gibt es in die Cloud oder lokal an ein anderes Gerät weiter. Und es erweitert die WLAN-Reichweite für IoT-Geräte, was am Rand der Wohnung hilft. Die Firmware beherrscht Skripting, virtuelle Komponenten und eine dokumentierte HTTP-Schnittstelle.

Steuerung und Kommunikation

WLAN 802.11 b/g/n im Band 2401 bis 2483 MHz mit 30 m Reichweite im Gebäude und 50 m im Freien, Bluetooth 4.2 mit BLE im Band 2400 bis 2483,5 MHz mit 10 m im Gebäude und 30 m im Freien. Im lokalen Netz arbeitet das Modul eigenständig, mit Internetverbindung lässt es sich auch aus der Ferne bedienen.

Das Modul bringt eine eigene eingebettete Weboberfläche für die Einstellungen mit und kommt damit auch ohne App aus. Bei den Integrationen ist Genauigkeit angebracht. Amazon Alexa wird über eine Routine mit virtuellem Gerät unterstützt, für Google Smart Home und Samsung SmartThings gibt der Hersteller ausdrücklich an, dass sie nicht unterstützt werden.

Ausstattung

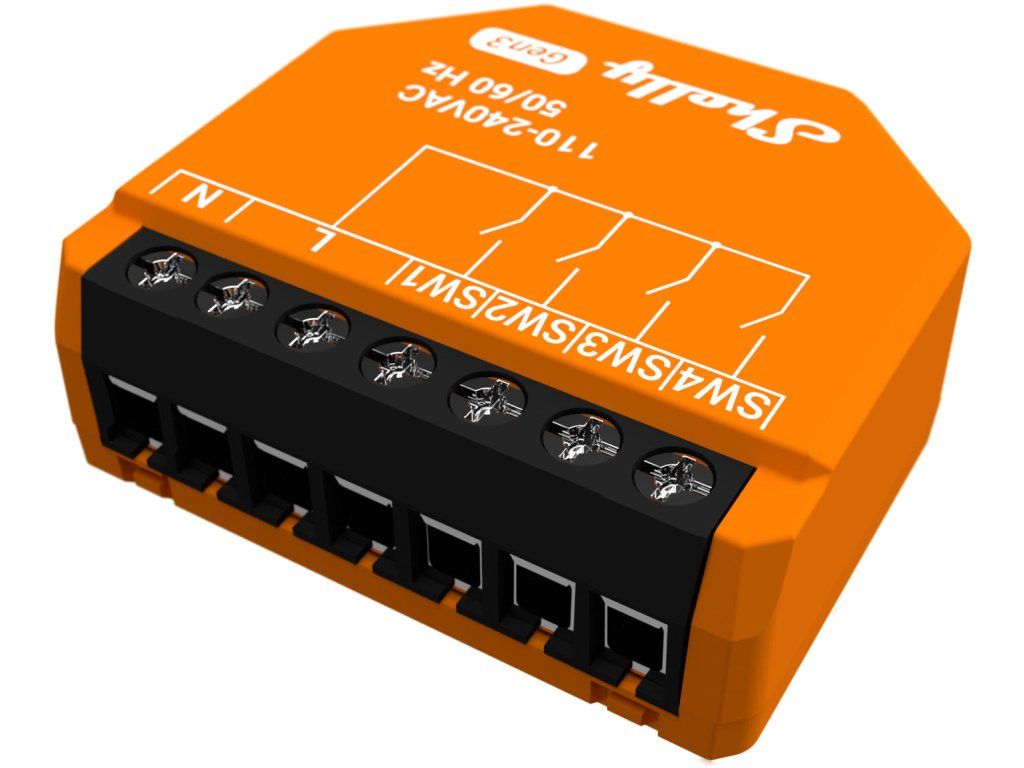

• Vier Eingangsklemmen SW1 bis SW4 für gewöhnliche Schalter und Taster
• Drei Versorgungsklemmen, eine N und zwei L
• Bedientaste, fünf Sekunden schalten Access Point und Bluetooth ein, zehn Sekunden setzen auf Werkszustand zurück
• Einfarbige LED, die den Verbindungszustand und ein Update durch Blinken meldet
• Shelly Erweiterungsschnittstelle, eine serielle Schnittstelle des Herstellers
• Überhitzungsschutz und interner Temperaturfühler, beides nennt der Hersteller
• Kunststoffgehäuse in Orange mit schwarzen Klemmen

Montage und Anwendung

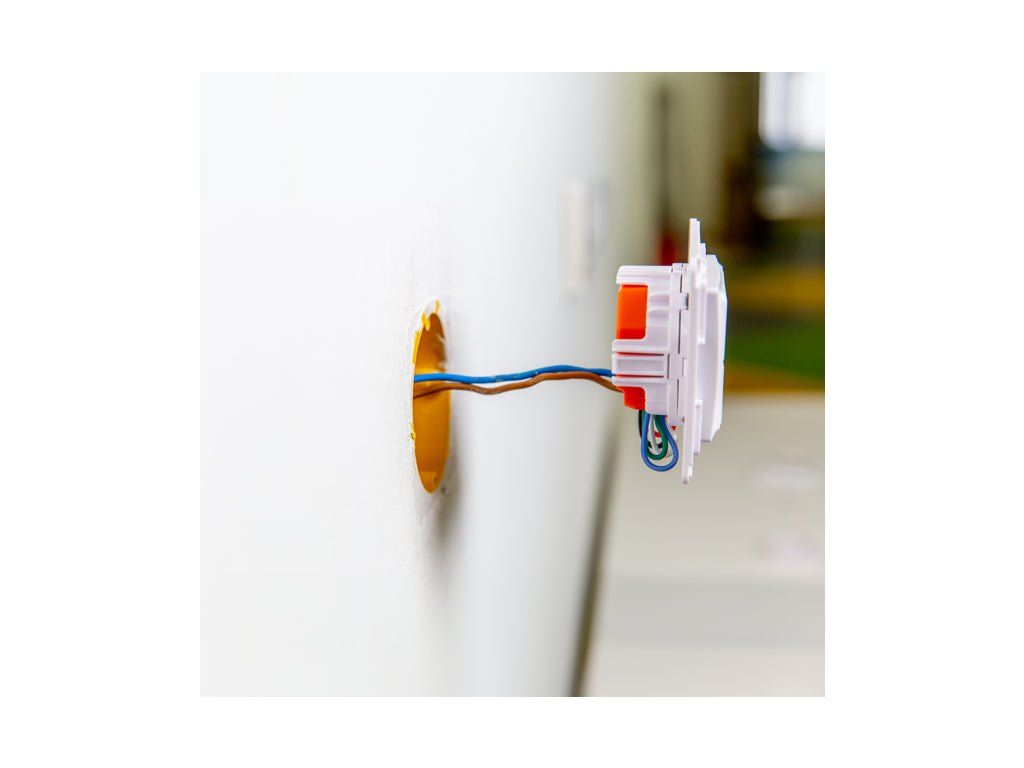

Das Modul kommt in die Gerätedose hinter einen Schalter oder eine Steckdose. An die Klemmen L und N gehen Außen- und Neutralleiter, an SW1 bis SW4 die Bedienelemente. Die Leiter werden auf 6 bis 7 mm abisoliert, die Klemmschrauben mit höchstens 0,4 Nm angezogen.

Achtung bei der Erweiterungsschnittstelle. Bei versorgtem Modul liegt dort berührungsgefährliche Netzspannung an, der Hersteller weist ausdrücklich darauf hin. Den Anschluss sollte eine Elektrofachkraft übernehmen. Der Betriebsbereich reicht von -20 bis 40 °C bei 30 bis 70 % RH und bis 2000 m Höhe.

Was Sie noch brauchen

• Einen Neutralleiter in der Dose. Das Modul hat Versorgungsklemmen N und L, ohne Neutralleiter geht es nicht.

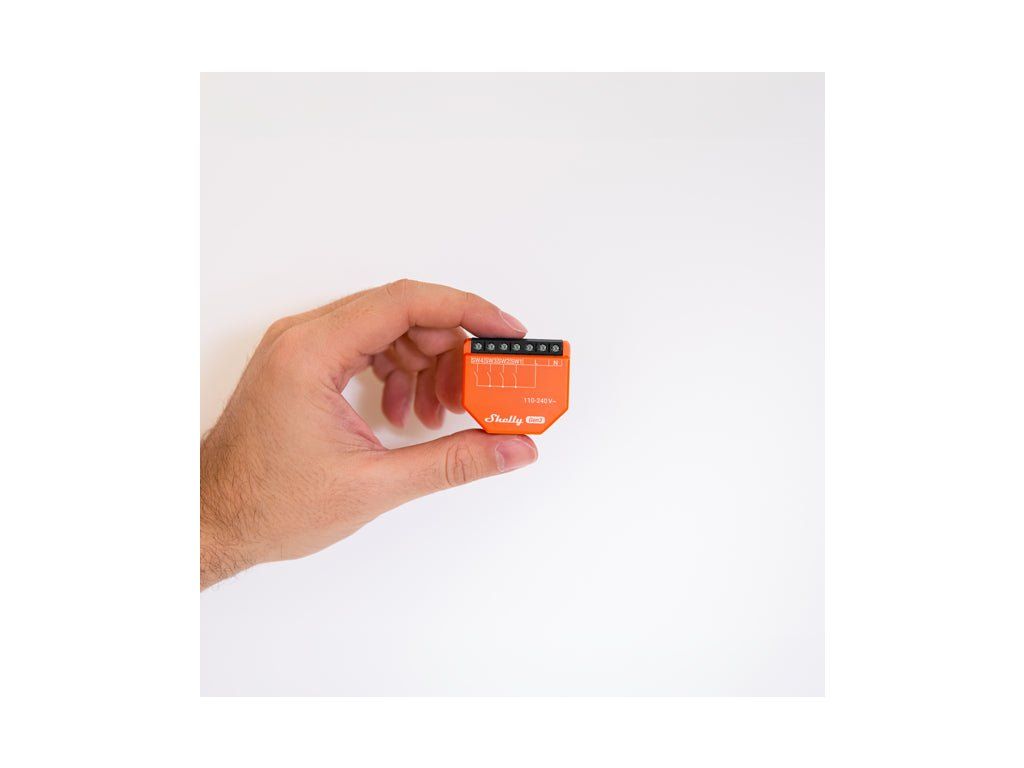

• Platz hinter dem Schalter. Das Gehäuse misst 37 x 42 x 16 mm, in einer flachen Dose mit dicken Leitern wird es eng.
• Ein Gerät, das tatsächlich schaltet. Der i4 Gen3 selbst schaltet nichts, er reicht den Befehl weiter.
• WLAN-Signal am Montageort. In einer Metalldose oder tief in der Wand kann es schwächer sein als erwartet.
• Eine Elektrofachkraft. Es ist ein Gerät für Netzspannung, und an der Erweiterungsschnittstelle liegt sie ebenfalls an.
• Ein durchdachtes Ablaufschema. Vier Eingänge ergeben erst Sinn, wenn vorher feststeht, was welcher Druck bewirken soll.

Einsatzbereiche

• Gewöhnliche Schalter, die Szenen starten sollen, statt einen einzelnen Stromkreis direkt zu schalten.
• Vier Taster an der Tür für verschiedene Raumzustände, etwa Abend, Verlassen, Reinigung und alles aus.
• Orte, an denen ein Gateway näher an Shelly BLU Geräte muss, die außerhalb der Reichweite eines anderen Gateways liegen.
• Randbereiche der Wohnung, in denen das WLAN schwächer wird, für IoT-Geräte.
• Sanierungen, bei denen vorhandene Bedienelemente ohne Schalterwechsel ins Smart Home kommen.
• Hotels und Vermietungen, in denen der Gast alles über ein Tastenfeld bedienen soll.

Wichtig vor dem Kauf

• ⛔ Das Modul hat keinen Ausgang. Es schaltet nichts, es liest Eingänge und schickt Befehle weiter.
• ⛔ Die Versorgung ist 110 bis 240 V AC. Die Ausführung Plus i4DC für 5 bis 24 V DC ist ein anderes Modell mit anderen Klemmen.
• ⛔ An der Erweiterungsschnittstelle liegt bei versorgtem Modul berührungsgefährliche Netzspannung an. Der Hersteller warnt davor gesondert.
• ⛔ Google Smart Home und Samsung SmartThings werden nicht unterstützt. Der Hersteller gibt das für beide ausdrücklich an. Amazon Alexa dagegen schon, über eine Routine mit virtuellem Gerät.
• ⚠️ Der Hersteller nennt einen internen Temperaturfühler und einen Überhitzungsschutz. Eine Messung der Raumtemperatur nennt er bei diesem Modell nicht, kaufen Sie es nicht als Zimmerthermometer.
• ⚠️ Der Betriebsbereich liegt bei -20 bis 40 °C und 30 bis 70 % RH. In einen feuchten Keller oder an eine ungeschützte Stelle gehört das Modul nicht.
• ⚠️ Eine IP-Schutzart nennt der Hersteller nicht. Es ist ein Einbaugerät für trockene Umgebung, nicht für draußen.

Anschlussklemmen

Eine Elektrofachkraft braucht diese Werte schon vor der Anfahrt. Alle stammen vom Hersteller.

🔑 Die häufigste Hürde ist weder Querschnitt noch Moment, sondern der fehlende Neutralleiter hinter dem alten Schalter. In älteren Installationen liegt dort nur der Außenleiter, dann lässt sich das Modul nicht anschließen.

Häufige Fragen

Wie viele Schalter kann ich anschließen?
Vier, an die Klemmen SW1 bis SW4. Jeder Eingang ist eigenständig.

Schaltet es mir das Licht ein?
Direkt nicht. Das Modul hat keinen Ausgang, es schickt den Befehl an das Gerät, das die Leuchte schaltet.

Funktioniert es mit Google Home?
Nein. Für Google Smart Home und Samsung SmartThings gibt der Hersteller ausdrücklich an, dass sie nicht unterstützt werden. Bei Amazon Alexa erfolgt die Unterstützung über eine Routine mit virtuellem Gerät.

Was bedeutet BLU Gateway?
Das Modul empfängt die Signale von Shelly BLU Geräten und gibt sie in die Cloud oder lokal an ein weiteres Gerät ohne Bluetooth weiter.

Worin unterscheidet es sich vom Plus i4DC?
In Versorgung und Klemmen. Dieses Modell läuft mit 110 bis 240 V AC und nimmt Leiter bis 4 mm², der Plus i4DC läuft mit 5 bis 24 V DC und nimmt Leiter bis 1,5 mm².

Was das Modul kann und womit es sich verbindet

Bei einem Eingangsmodul wird leicht angenommen, es beherrsche auch das, was größere Shelly Geräte können. Diese Liste sagt, was der Hersteller nennt und was er ausdrücklich ausschließt.

Der Unterschied zwischen den beiden letzten Zeilenarten ist Absicht. Nein ist eine belegte Herstellerangabe, nicht genannt heißt, dass wir es schlicht nicht wissen und nichts hinzudichten.
