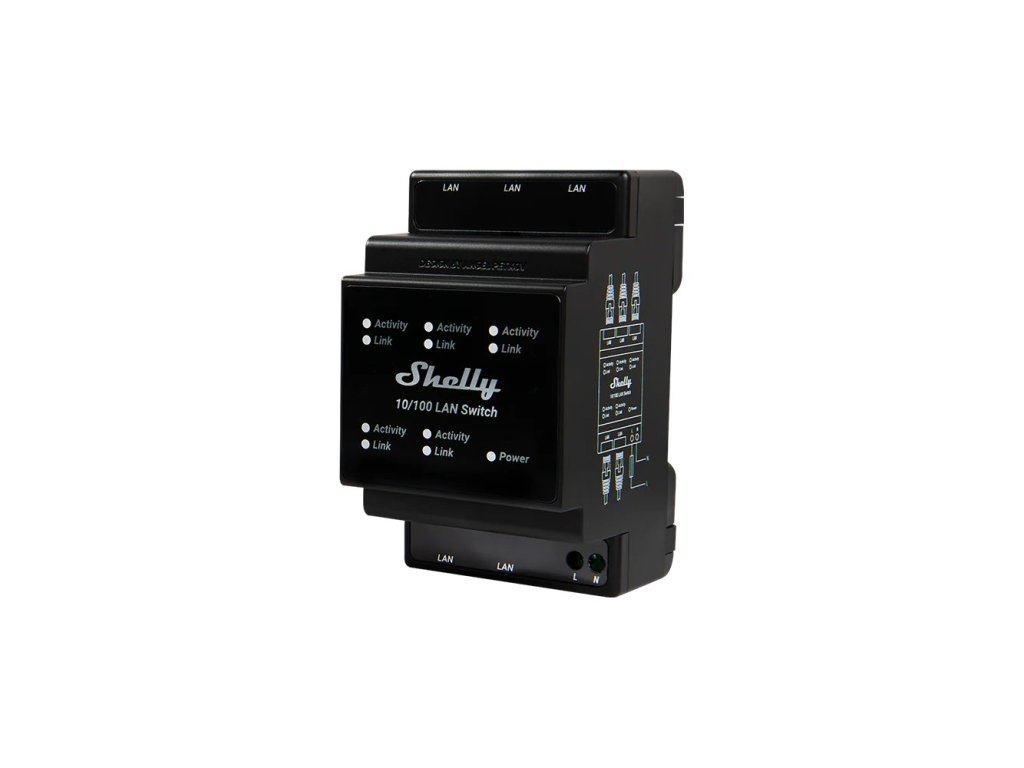

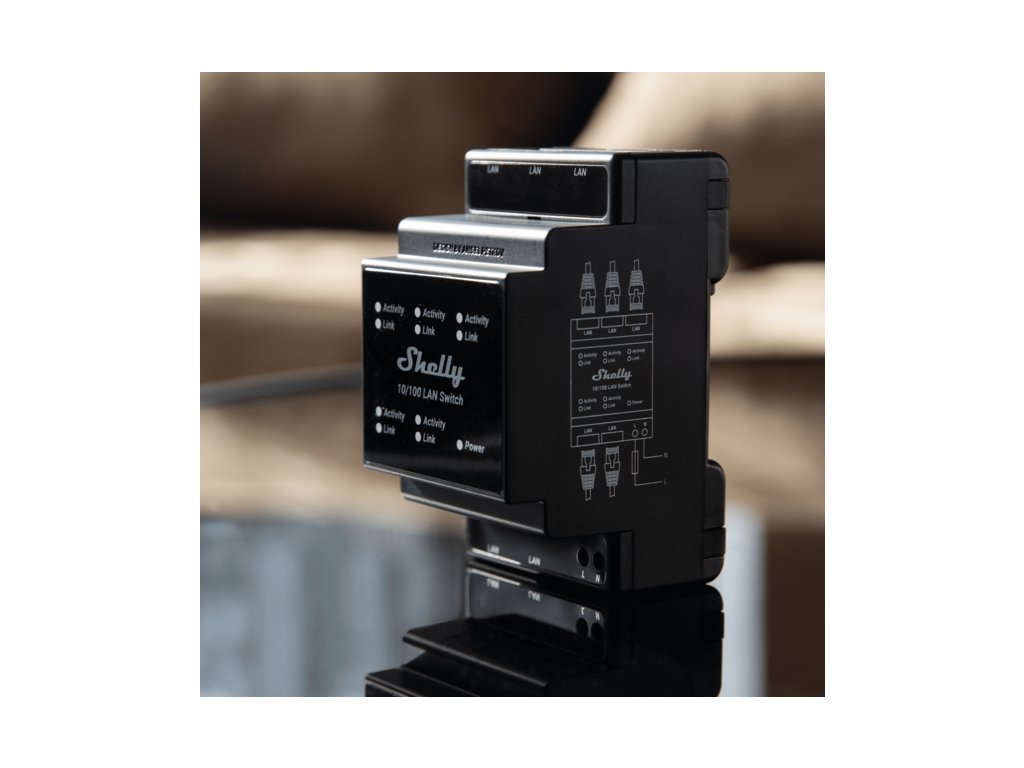

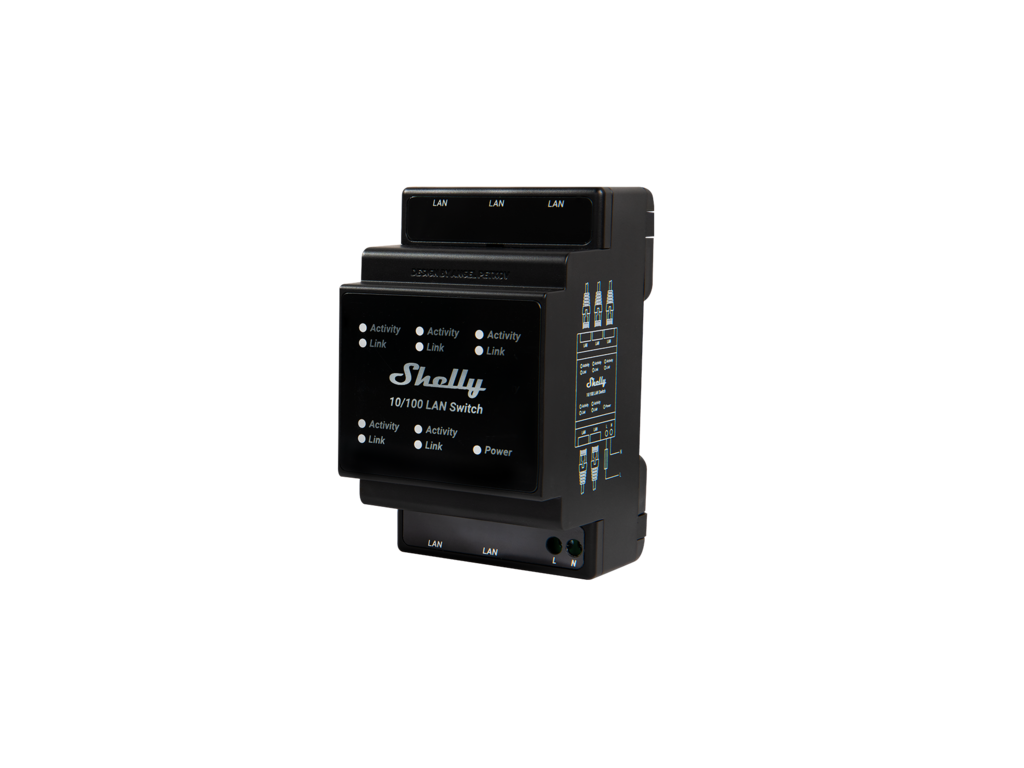

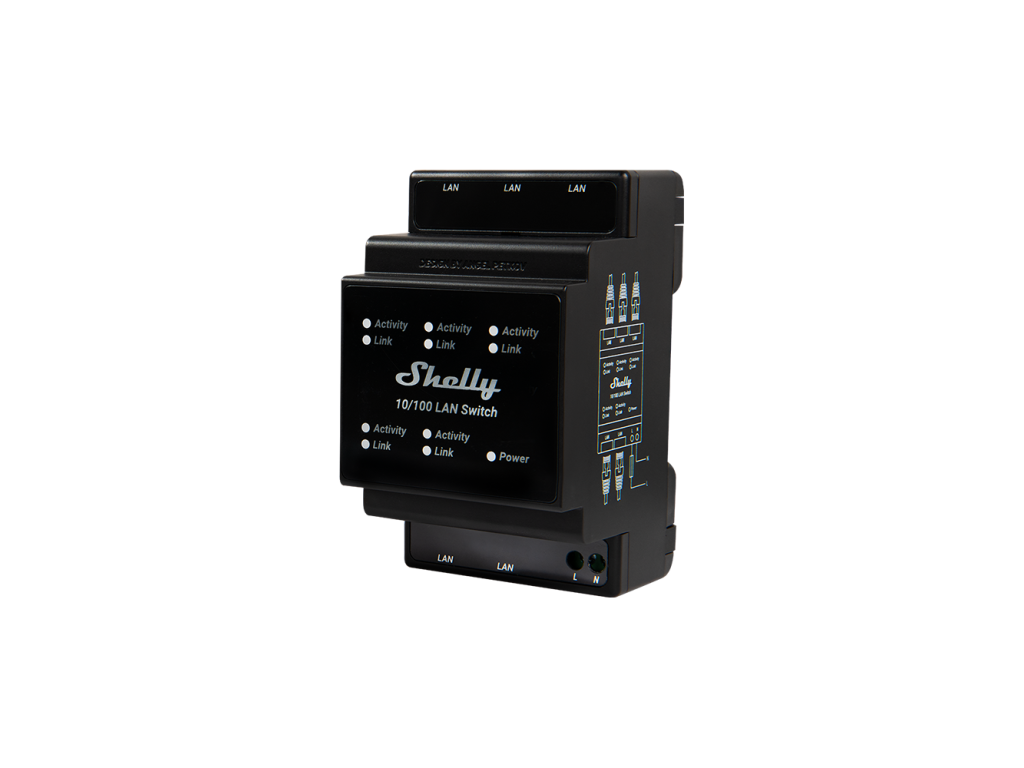

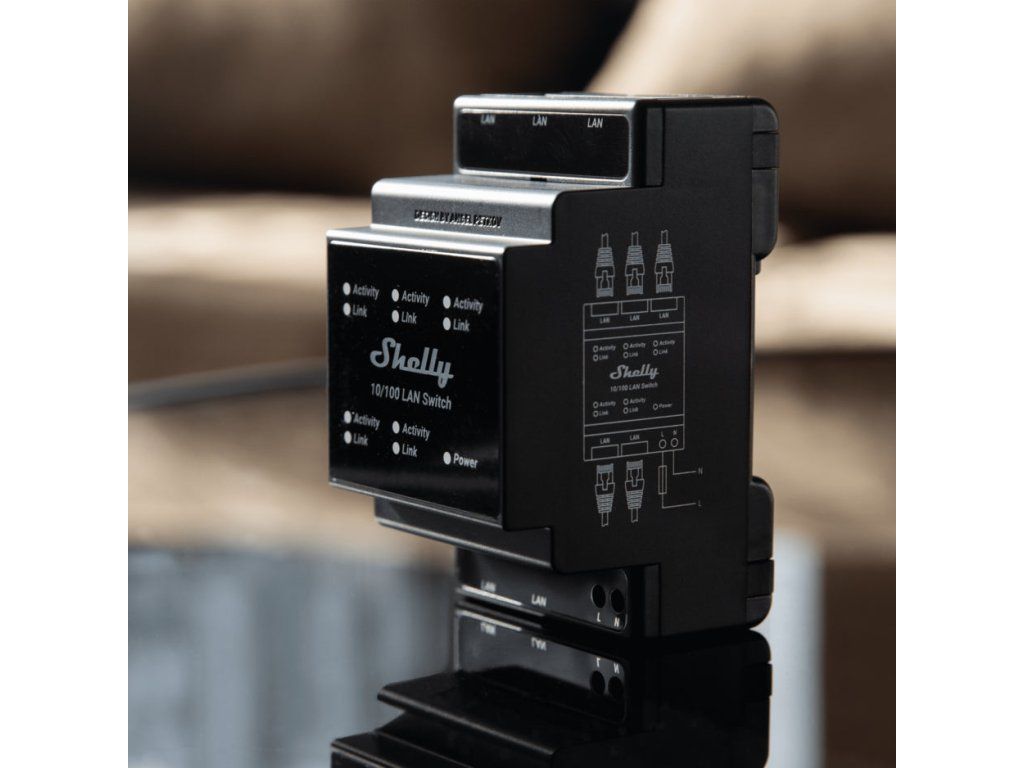

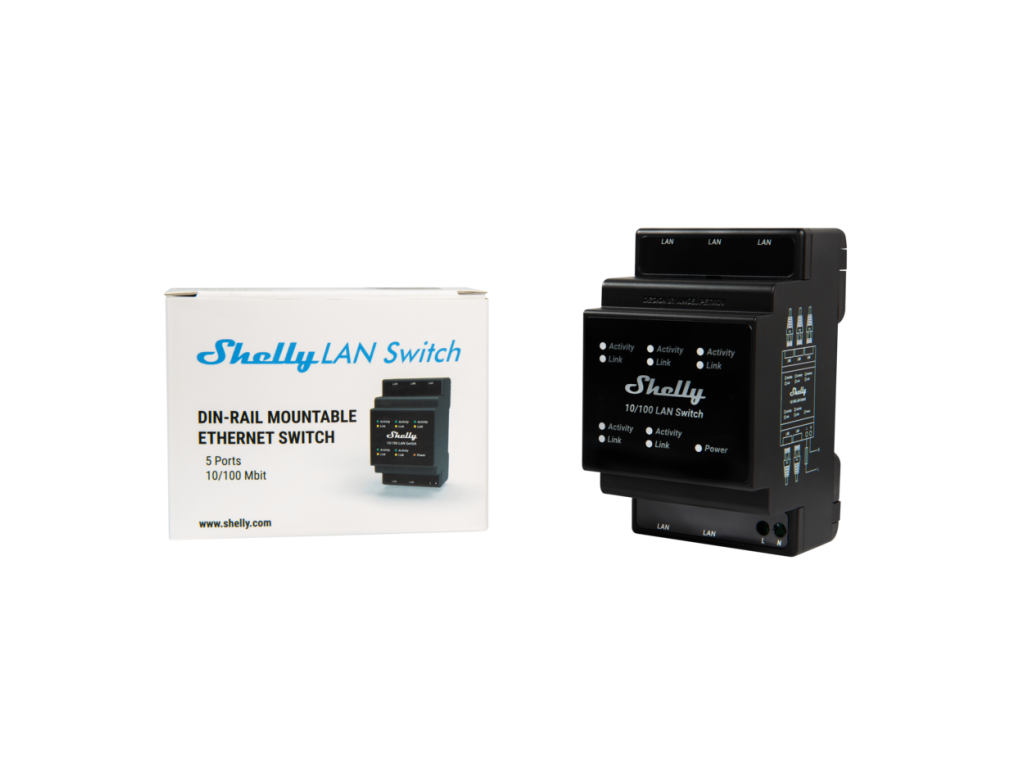

SHELLY LAN Switch Ethernet-Switch für DIN-Schiene 5x RJ45 10/100 Mbit/s Versorgung 110 bis 240 V

Produktdetailbeschreibung

Ethernet endet im Verteiler meist bei einem einzigen Kabel und einem Tischswitch irgendwo auf dem Regal, für den es eine Steckdose und ein Netzteil braucht. Der Shelly LAN Switch ist ein Switch mit fünf Ports direkt für die DIN-Schiene, der seine Versorgung aus dem Netz bezieht. Netzteil und Steckdose entfallen damit.

Ist das etwas für Sie?

• Ja, wenn im Verteiler mehrere Geräte mit LAN-Anschluss sitzen, die kabelgebunden laufen sollen.
• Ja, wenn das WLAN im Blechverteiler unzuverlässig ist und Sie die Sicherheit eines Kabels wollen.
• Ja, wenn Sie im Verteiler weder Steckdose noch Netzteil für einen Tischswitch vorsehen wollen.
• Nein, wenn Sie ein Schaltmodul erwarten. Switch bedeutet hier Netzwerk-Switch, es wird keine Last geschaltet.
• Nein, wenn Sie Gigabit brauchen. Die Ports arbeiten mit 10/100 Mbit/s.
• Nein, wenn Kameras oder Access Points über das Netzwerkkabel versorgt werden sollen. Eine Speisung über Ethernet nennt der Hersteller nicht.

Auf einen Blick

• Fünf RJ45-Ports mit 10/100 Mbit/s
• Versorgung direkt aus dem Netz mit 110 bis 240 V AC bei 50 oder 60 Hz
• Eigenverbrauch unter 1 W
• Montage auf DIN-Schiene, Maße 96 x 53 x 59 mm, Gewicht 87 g
• Schwarzes Kunststoffgehäuse mit grünen Anschlüssen
• Automatische Aushandlung der Betriebsart nach IEEE 802.3
• Anzeigen für Versorgung, Aktivität und Verbindung

Funktionen

Das Gerät verteilt Ethernet und sonst nichts. Ein Port dient als Zuleitung vom Router, an den übrigen hängen bis zu vier weitere Geräte. Der Hersteller beschreibt es genau so, Zuleitung aus dem Verteilerkasten und vier kabelgebundene Anbindungen für Geräte mit LAN-Anschluss.

Der Switch arbeitet in der automatischen Aushandlung nach IEEE 802.3 und beherrscht Halb- und Vollduplex, Flusskontrolle, Back Pressure und Pause. In der Praxis heißt das, er einigt sich mit der Gegenstelle selbst und es ist nichts einzustellen. Es ist kein Gerät, das konfiguriert wird, es wird angeschlossen und läuft.

Steuerung und Kommunikation

Der Switch hat keine eigene Funkschnittstelle, an Konnektivität bietet er allein Ethernet. WLAN, Bluetooth und Zigbee fehlen und werden hier auch nicht erwartet, der ganze Sinn des Geräts liegt im Kabel.

Eine Bedientaste gibt es nicht, die Bedienung besteht im Stecken der Kabel. Den Zustand zeigen die Leuchten. Rot steht für anliegende Versorgung, dauerhaftes Grün für eine aktive Verbindung und blinkendes Grün für Datenverkehr, bernsteinfarbenes Licht meldet, dass ein Kabel steckt und Signal überträgt.

Ausstattung

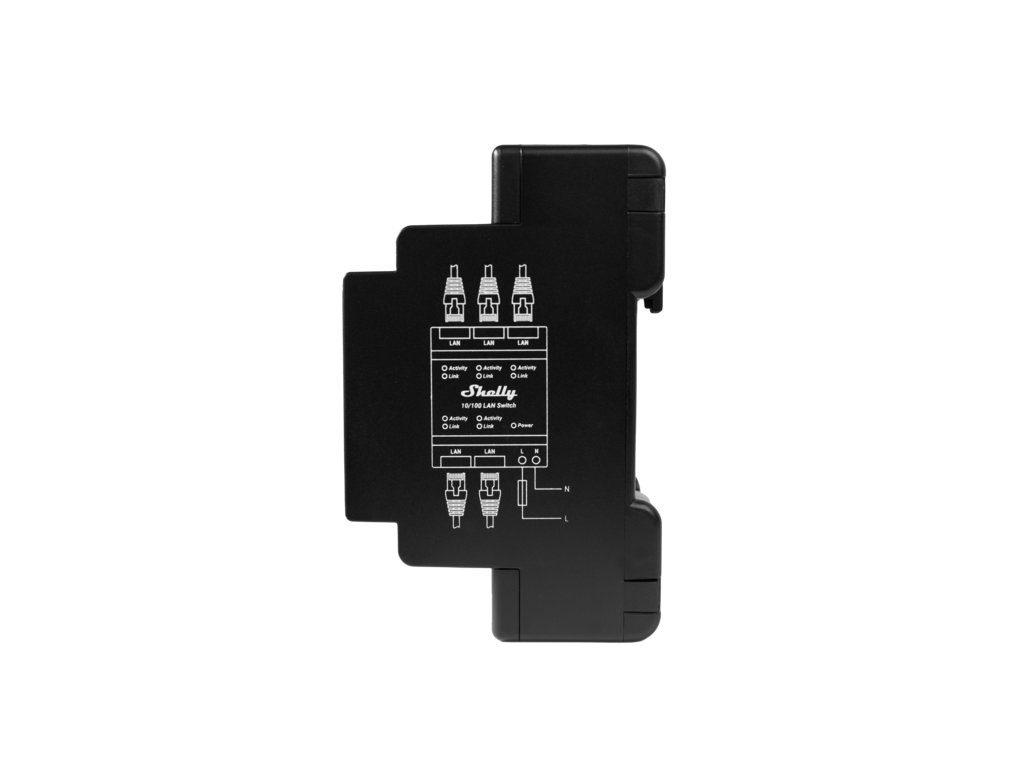

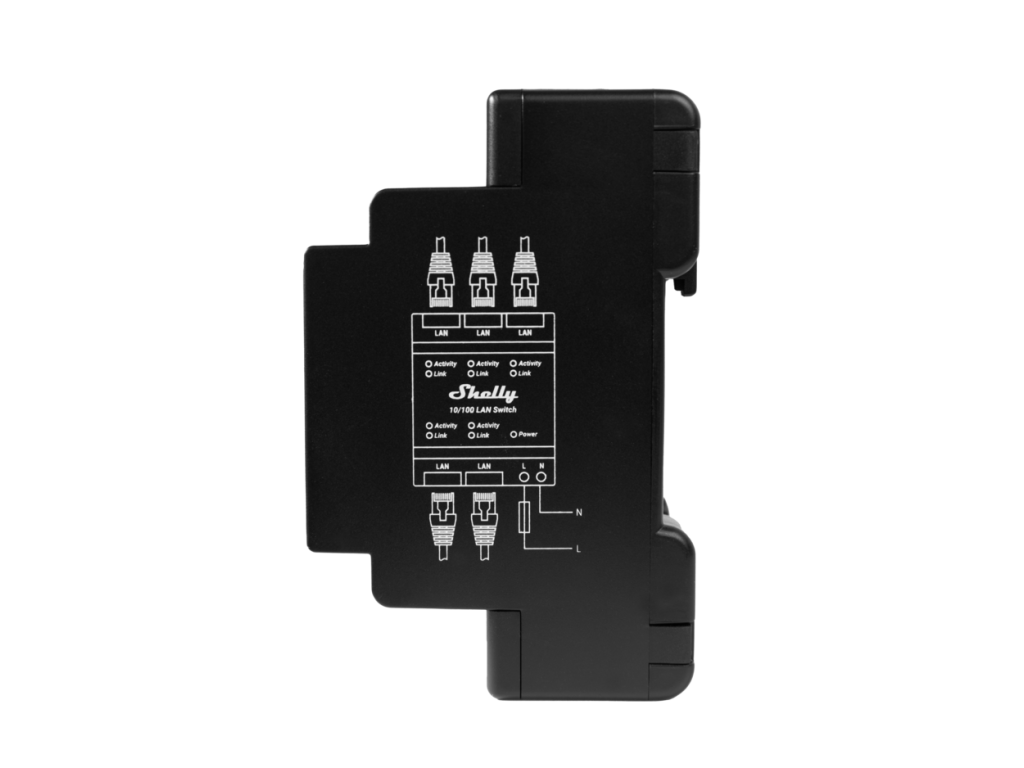

• Fünf RJ45-Anschlüsse in Grün auf der Vorderseite
• Zwei Versorgungsklemmen, eine L und eine N
• Anzeige für die Versorgung in Rot
• Anzeige für die Aktivität in Grün, dauerhaft oder blinkend je nach Betrieb
• Anzeige für die Verbindung in Bernsteingelb
• Halterung für die DIN-Schiene und ein Kunststoffgehäuse in Schwarz

Montage und Anwendung

Das Gerät rastet wie jedes andere Modul auf der DIN-Schiene ein. Rechnen Sie mit 53 mm Breite auf der Schiene, der Hersteller hat es passend zu den Relais der Pro-Reihe ausgelegt. An die Klemmen kommen Außen- und Neutralleiter mit einem Querschnitt von 0,5 bis 2,5 mm², abisoliert auf 6 bis 7 mm und mit höchstens 0,4 Nm angezogen.

Vor das Gerät gehört eine Absicherung. Der Hersteller nennt Charakteristik B oder C mit höchstens 16 A Bemessungsstrom, mindestens 6 kA Schaltvermögen und Energiebegrenzungsklasse 3. Der Betriebsbereich reicht von -20 bis 40 °C bei 30 bis 70 % RH und bis 2000 m Höhe.

Was Sie noch brauchen

• Platz auf der Schiene mit 53 mm Breite. In einem vollen Verteiler will das vorher geplant sein, ein schmales Modul ist es nicht.
• Einen Leitungsschutzschalter B oder C bis 16 A. Der Hersteller fordert ihn als äußeren Schutz, er ist nicht im Lieferumfang enthalten.
• LAN-Kabel mit nichtmetallischem Steckergehäuse. Der Hersteller verlangt ausdrücklich, dass der Stecker dort keine Metallteile hat, wo er angefasst wird.
• Eine Zuleitung vom Router. Einer der fünf Ports geht dafür weg, für Geräte bleiben also vier.
• Eine Elektrofachkraft. Die Versorgung kommt direkt über Klemmen aus dem Verteiler.
• Abgeschaltete Versorgung beim Stecken der Kabel. Der Hersteller formuliert das als Warnung, nicht als Empfehlung.

Einsatzbereiche

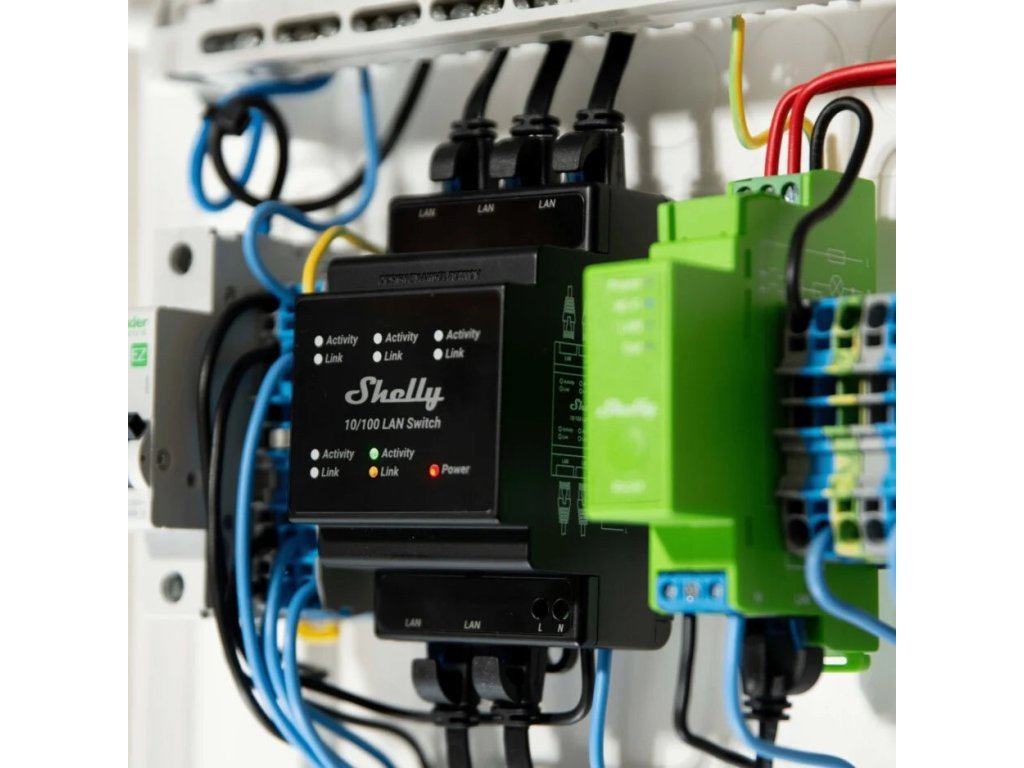

• Verteiler mit mehreren Shelly Pro Modulen, die einen LAN-Anschluss haben und am Kabel hängen sollen.
• Photovoltaik, Lüftung oder Lichtsteuerung, wo eine Kabelverbindung zuverlässiger ist als Funk.
• Haushalte, in denen das Netzwerk aus dem Verteiler verteilt wird, zu Rechner, Konsole oder Fernseher.
• Installationen mit unzuverlässigem WLAN im Verteiler, typisch hinter einer Blechtür.
• Erweiterung des Netzwerks ohne Steckdose, wenn im Verteilerkasten kein Netzteil unterzubringen ist.

Wichtig vor dem Kauf

• ⛔ Es ist kein Schaltmodul. Switch bedeutet hier Netzwerk-Switch, einen Schaltausgang gibt es nicht.
• ⛔ Die Geschwindigkeit beträgt 10/100 Mbit/s, kein Gigabit. Ob das genügt, hängt davon ab, was an den Ports hängt.
• ⚠️ Fünf Ports, einer davon ist meist die Zuleitung. Damit lassen sich bis zu vier weitere Geräte anbinden.
• ⚠️ Eine Speisung über Ethernet nennt der Hersteller nicht. Setzen Sie sie nicht voraus, die angeschlossenen Geräte versorgen sich selbst.
• ⚠️ Das Gerät belegt 53 mm Breite. Der Platz muss vorhanden sein, ein schmales Modul ist es nicht.
• ⚠️ Eine Verwaltung des Switches nennt der Hersteller nicht. Rechnen Sie damit, dass es weder eine Weboberfläche noch VLAN-Einstellungen gibt.
• ⚠️ Der Betrieb liegt bei -20 bis 40 °C und 30 bis 70 % RH. In einen feuchten unbeheizten Außenverteiler gehört das Gerät nicht.

Anschlussklemmen

Der Versorgungsteil ist kurz, der Hersteller stellt aber eine Anforderung an die äußere Absicherung. Ohne sie ist die Installation nicht fertig.

🔑 Die letzte Zeile ist keine Formalie. Der Hersteller verlangt ausdrücklich eine abgeschaltete Versorgung beim Umgang mit dem LAN-Kabel und dazu einen Stecker ohne Metallteile an den Stellen, die angefasst werden.

Häufige Fragen

Schaltet es etwas?
Nein. Es ist ein Netzwerk-Switch, kein Relais. Einen Lastausgang hat es nicht.

Wie viele Geräte kann ich anschließen?
Es gibt fünf Ports, einer ist meist die Zuleitung vom Router. Bleiben also vier.

Schafft es Gigabit?
Nein, die Ports arbeiten mit 10/100 Mbit/s.

Braucht es ein Netzteil?
Nein, die Versorgung kommt direkt über die Klemmen aus dem Verteiler.

Wie viel Platz belegt es?
Die Maße sind 96 x 53 x 59 mm, auf der Schiene belegt es also 53 mm.

Lässt es sich einstellen?
Der Hersteller nennt keine Einstellmöglichkeit. Der Switch einigt sich mit der Gegenstelle selbst nach IEEE 802.3.

Was der Switch kann und was der Hersteller nicht nennt

Bei einer Netzwerkkomponente wird leicht eine Ausstattung vorausgesetzt, die es nicht gibt. Diese Liste trennt Belegtes von Unbelegtem.

Der Unterschied zwischen den letzten Zeilen ist Absicht. Nein ist eine belegte Herstellerangabe, nicht genannt heißt, dass wir es nicht wissen und nichts hinzudichten.
