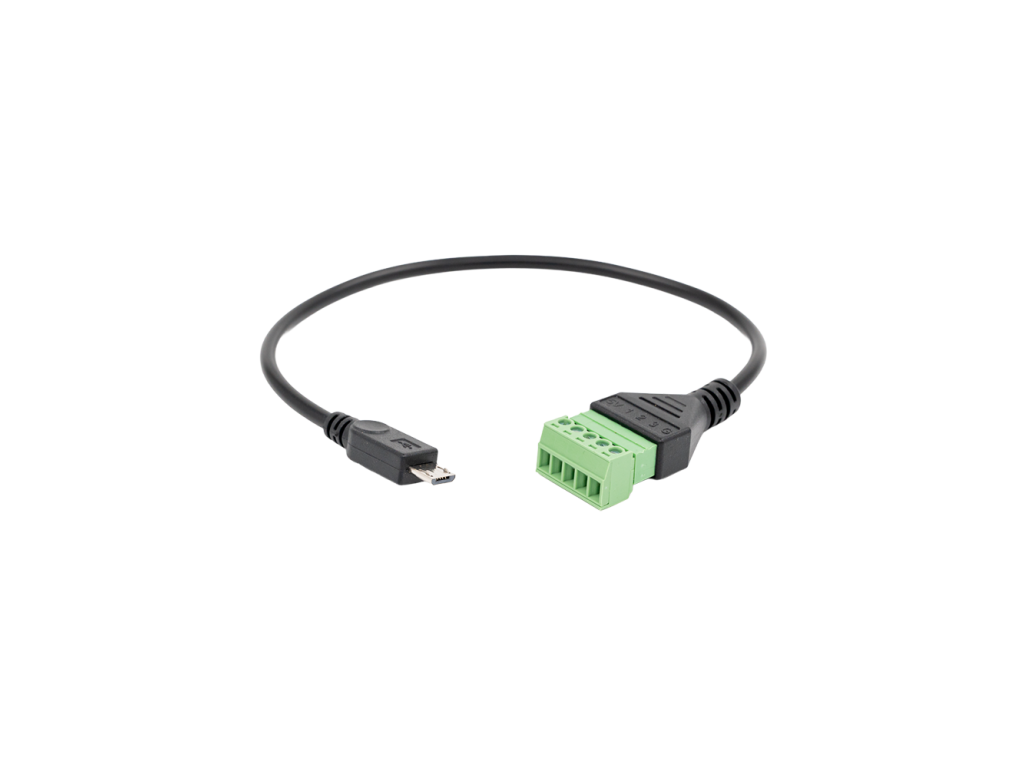

SHELLY 5-TERMINAL Add-On Klemmenadapter für The Pill by Shelly für Sensoren und logische Ein- oder Ausgänge, schwarz

Produktdetailbeschreibung

The Pill by Shelly hat seine Möglichkeiten im Inneren verborgen. Das 5-Terminal Add-on führt sie auf fünf Klemmen heraus, sodass sich ein Temperatursensor, ein digitaler Ein- oder Ausgang und ein Analogsignal anschließen lassen. Es ist ein vielseitiges Zubehör, das die Hardware-Möglichkeiten von The Pill zugänglich macht.

Ist das etwas für Sie?

• Ja, wenn Sie The Pill haben und einen Temperatursensor DS18B20 oder DHT22 anschließen wollen.
• Ja, wenn Sie einen digitalen Ein- oder Ausgang mit 3,3-V-Logik brauchen.
• Ja, wenn Sie ein Analogsignal von 0 bis 2,5 V auslesen wollen.
• Ja, wenn Sie The Pill um das Analog 0-30V Add-on erweitern wollen. Dieses wird über genau dieses Teil verbunden, Sie brauchen es also ohnehin.
• Nein, wenn Sie Spannungen über 2,5 V messen wollen, etwa eine Batterie bis 30 V. Dafür ist das Analog 0-30V Add-on gedacht.
• Nein, wenn Sie ein eigenständiges Modul suchen. Es ist Zubehör zu The Pill by Shelly und ohne dieses ohne Funktion.

Auf einen Blick

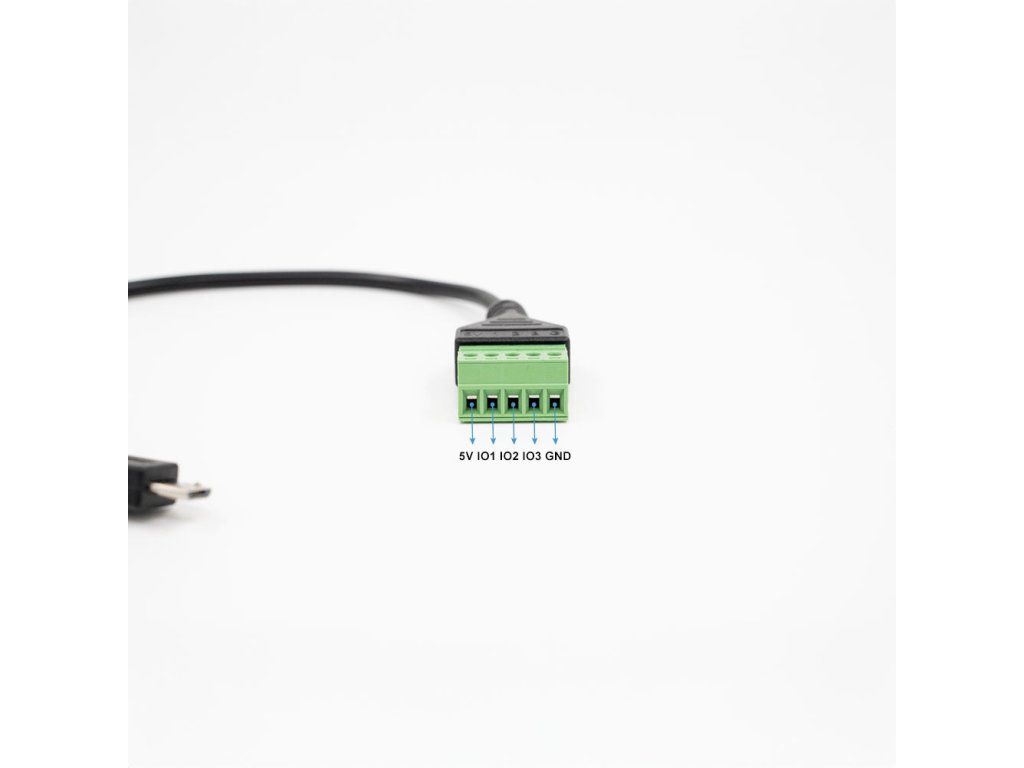

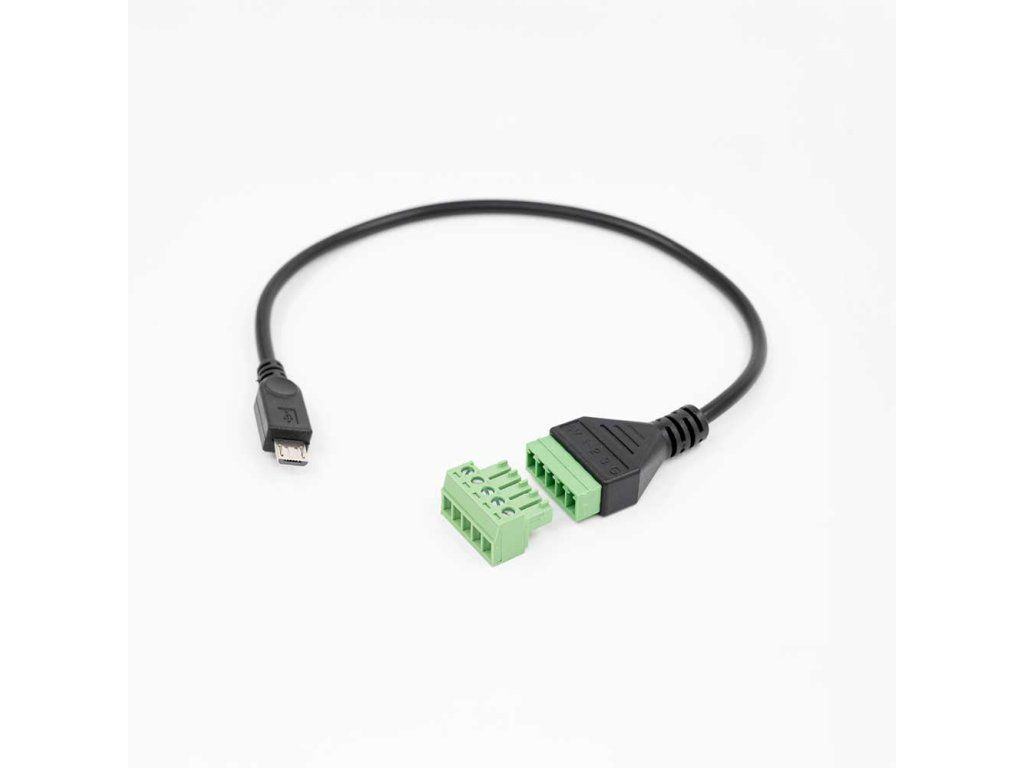

• fünf Klemmen, 5V, IO1, IO2, IO3 und GND
• Klemme IO1 für die Sensoren DS18B20 und DHT22
• Analogeingang 0 bis 2,5 V an der Klemme IO1
• Klemmen IO2 und IO3 als digitaler Ein- oder Ausgang mit 3,3-V-Logik
• Klemme 5V als Versorgung für den Sensor oder für The Pill
• Kabel mit 24 cm Länge, schwarzes Gehäuse
• Abmessungen 44 x 23 x 10 mm, Gewicht 23 g
• Betriebstemperatur 0 bis 40 °C, Luftfeuchte 30 bis 70 % RH

Funktionen

Entscheidend ist der Unterschied zwischen den Klemmen:

• IO1 bietet die meisten Möglichkeiten, sie lässt sich auf einen Temperatursensor DS18B20 oder DHT22, auf einen Analogeingang von 0 bis 2,5 V oder auf einen digitalen Ein- oder Ausgang einstellen
• IO2 arbeitet ausschließlich digital, als Eingang oder als Ausgang mit 3,3-V-Logik
• IO3 ebenso wie IO2, also ausschließlich digital
• 5V arbeitet in beide Richtungen, entweder versorgen Sie darüber den angeschlossenen Sensor oder umgekehrt The Pill
• GND dient als gemeinsames Bezugspotenzial von 0 V

Steuerung und Kommunikation

Der Adapter verbindet die angeschlossenen Sensoren, Eingänge und Ausgänge mit The Pill, und zwar über den Anschluss der Add-on-Schnittstelle. Damit ist The Pill bereit für digitale Ein- und Ausgänge mit 3,3-V-Logik, für ein Analogsignal bis 2,5 V und für die Temperatursensoren DS18B20 und DHT22.

Montage und Anwendung

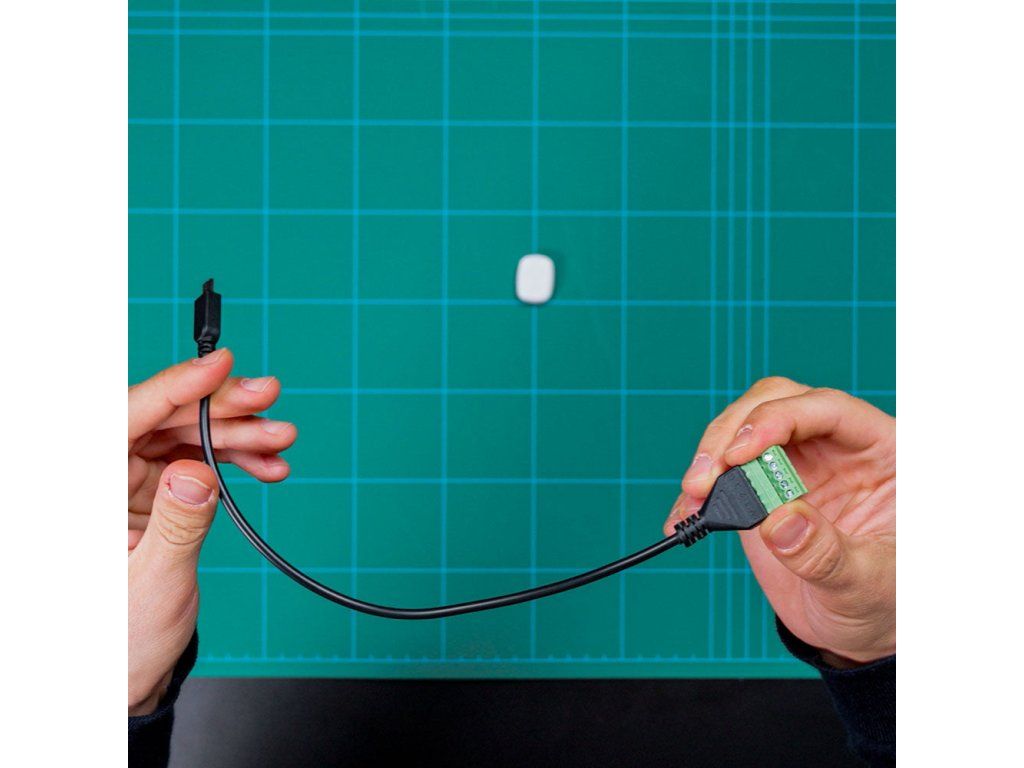

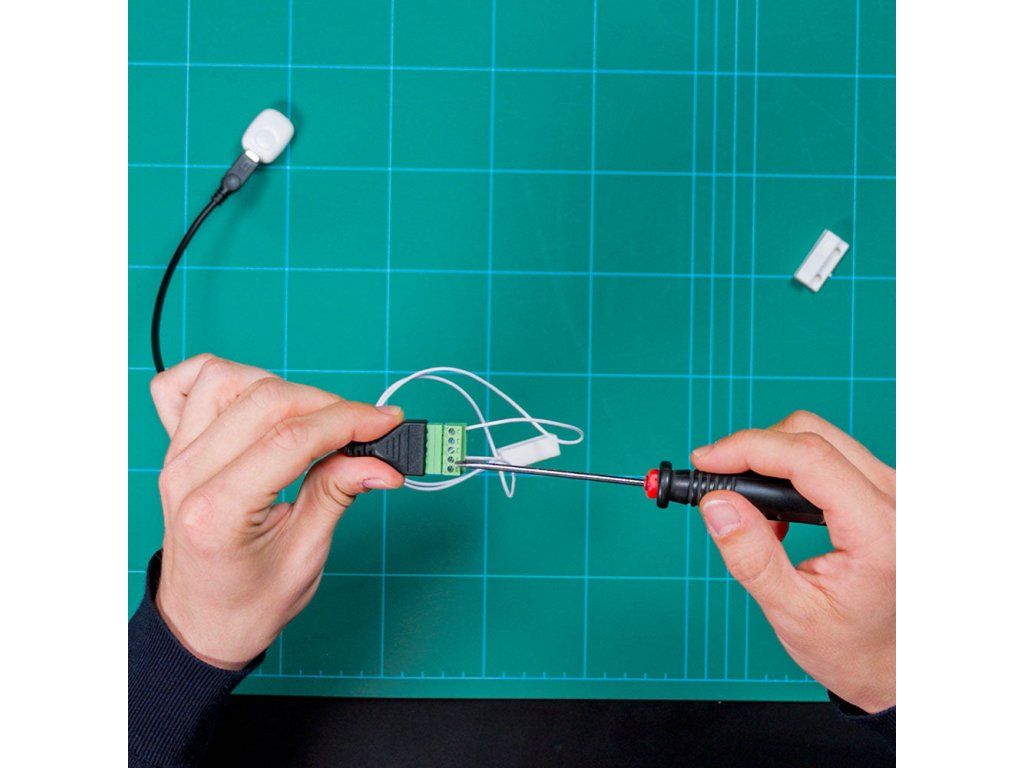

Der Adapter wird an die Add-on-Schnittstelle von The Pill gesteckt, die Leitungen werden an die jeweiligen Klemmen angeschlossen. Das Kabel ist 24 cm lang, die Klemmleiste lässt sich also ein Stück vom Modul entfernt platzieren. Der Adapter misst 44 x 23 x 10 mm und wiegt 23 g. Planen Sie ein, dass Sensor und Analogsignal ausschließlich an IO1 gehören. Die Betriebstemperatur liegt bei 0 bis 40 °C, für die Lagerung gelten -20 bis 40 °C.

Ausstattung

• Fünf Klemmen an einer Stelle. 5V, IO1, IO2, IO3 und GND, also Versorgung, drei Ein- und Ausgabepunkte und die gemeinsame Masse.
• Klemme IO1 als Universalklemme. Nur sie beherrscht Temperatursensor, Analogsignal und digitalen Ein- oder Ausgang.
• Unterstützung für DS18B20 und DHT22. Die beiden gängigsten Temperaturfühler lassen sich ohne Umsetzer anschließen.
• Zweiseitig nutzbare Klemme 5V. Entweder versorgen Sie darüber den Sensor oder umgekehrt den The Pill selbst.
• Kabel von 24 cm. Die Klemmleiste darf ein Stück vom Modul entfernt liegen.
• Der Weg zum Analog 0-30V Add-on. Dieser wird genau über dieses Bauteil an den The Pill angeschlossen.

Was Sie noch brauchen

• Den The Pill by Shelly selbst. Der Adapter ist Zubehör und hat ohne ihn nichts, woran er arbeiten könnte.
• Einen Temperaturfühler DS18B20 oder DHT22, wenn Sie Temperatur messen wollen. Er liegt nicht bei.
• Eine Entscheidung, was an IO1 kommt. Sensor und Analogsignal gehören ausschließlich dorthin und belegen die einzige Universalklemme.
• Eine Signalquelle im Bereich 0 bis 2,5 V für den Analogeingang. Für höhere Spannung ist der Analog 0-30V Add-on nötig.
• Platz für das 24 cm lange Kabel und den Körper von 44 x 23 x 10 mm.
• Einen trockenen Innenraum mit 0 bis 40 °C und 30 bis 70 % RH.

Einsatzbereiche

• Temperaturmessung mit DS18B20 oder DHT22

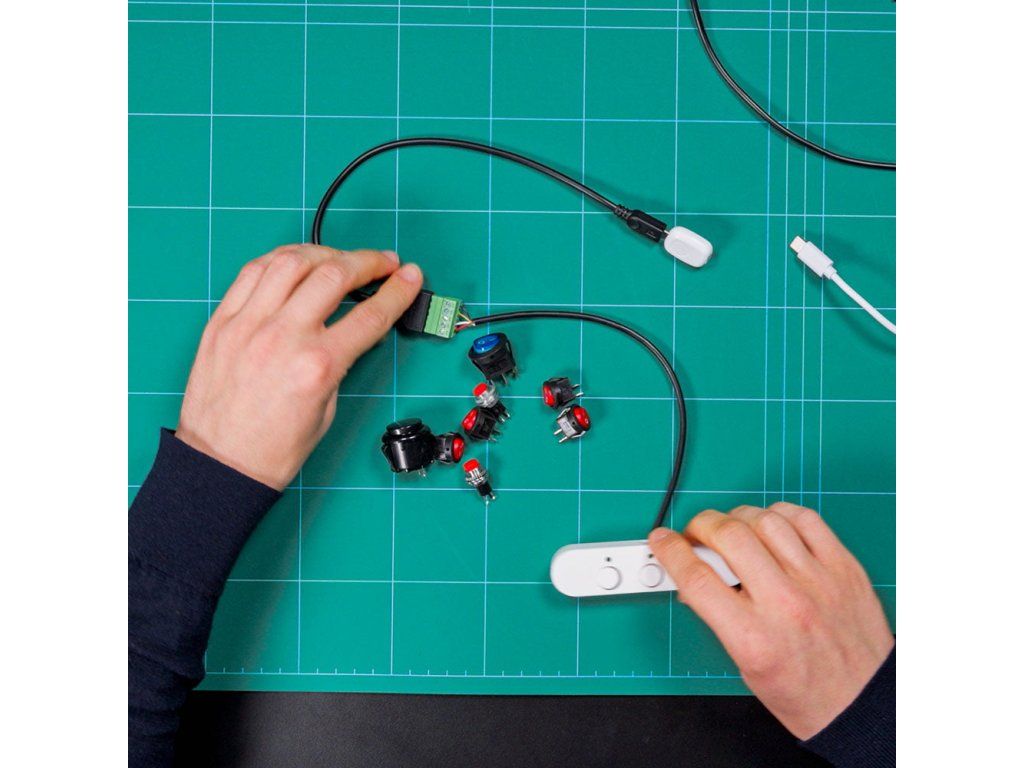

• Abfrage des Zustands ein oder aus über einen digitalen Eingang
• Analogsignal im Bereich 0 bis 2,5 V
• Versorgung eines kleinen Sensors aus 5 V
• Erweiterung von The Pill um das Analog 0-30V Add-on

Wichtig vor dem Kauf

• Sensoren und Analogsignal gehören nur an die Klemme IO1. Die Klemmen IO2 und IO3 sind rein digital.
• Der Analogeingang reicht von 0 bis 2,5 V. Für höhere Spannungen ist das Analog 0-30V Add-on vorgesehen.
• Der Adapter ist Zubehör für The Pill by Shelly und wird an dessen Add-on-Schnittstelle angeschlossen.
• Berücksichtigen Sie bei der Platzierung die Kabellänge von 24 cm.
• Die Betriebstemperatur liegt bei 0 bis 40 °C, die Lagertemperatur bei -20 bis 40 °C.

Anschlussklemmen

Die Klemmen sind nicht gleichwertig. Das ist die wichtigste Tabelle der ganzen Seite, denn nach ihr wird die gesamte Verdrahtung geplant.

Der Adapter wird an die Add-on-Schnittstelle des The Pill gesteckt. Das Kabel misst 24 cm, der Körper 44 x 23 x 10 mm bei 23 g.

Häufige Fragen

An welche Klemme gehört der Temperatursensor?
An IO1. Nur sie lässt sich für DS18B20 und DHT22 einstellen.

Kann ich damit eine 12-V-Batterie messen?
Direkt nicht, der Analogeingang reicht von 0 bis 2,5 V. Für höhere Spannungen dient das Analog 0-30V Add-on, das über diesen Adapter mit The Pill verbunden wird.

Können IO2 und IO3 auch analog?
Nein, sie sind nur als digitaler Ein- oder Ausgang vorgesehen.

Lässt sich ein Sensor direkt über den Adapter versorgen?
Ja, dazu dienen die Klemmen 5V und GND. Umgekehrt kann dasselbe Paar auch The Pill mit 5 V versorgen.

Wie lang ist das Kabel?
Es misst 24 cm.

Welches Zubehör für den The Pill

Die Zubehörteile schließen einander nicht aus, im Gegenteil. Das Analogmodul wird genau über diesen Adapter angeschlossen.

Planen Sie den Analog 0-30V Add-on, brauchen Sie diesen Adapter ohnehin. Er ist keine Alternative, sondern das Zwischenglied.
