SHELLY Plus RGBW PM Steuermodul für LED-Streifen 12 und 24 V DC 4-Kanal mit Verbrauchsmessung, WiFi, Bluetooth

Produktdetailbeschreibung

Ein Controller für LED-Streifen, der zusätzlich den Verbrauch erfasst. Shelly Plus RGBW PM hat vier Ausgänge und macht daraus je nach eingestelltem Profil entweder einen farbigen Streifen oder vier unabhängige Leuchten. Er passt in eine Installationsdose. Seine Maße betragen 42 x 37 x 12 mm.

Ist das etwas für Sie?

• Ja, wenn Sie LED-Streifen mit 12 oder 24 V ansteuern und deren Verbrauch sehen wollen.
• Ja, wenn Sie vier getrennt dimmbare Kreise aus einem Modul brauchen.
• Ja, wenn Ihr Netzteil beim Dimmen pfeift. Das Modul kann die PWM auf 22 kHz umstellen.
• Ja, wenn das Modul in einer Installationsdose verschwinden soll. Es misst 42 x 37 x 12 mm.
• Nein, wenn Sie mit Netzspannung arbeiten. Das Modul ist ein Gleichstromgerät und steuert höchstens 24 V.
• Nein, wenn kein Netzteil mit 12 oder 24 V DC vorhanden ist. Das Modul wird daraus versorgt und die Streifen ebenso.
• Nein, wenn Sie eine abrechnungsfähige Messung brauchen. Die Genauigkeit liegt bei ±5 % bei der Spannung und ±10 % beim Strom.

Auf einen Blick

• vier Ausgänge O1 bis O4, die zugleich als R, G, B und W dienen
• drei Profile je nach Streifenart: rgbw, rgb und light
• maximaler Steuerstrom 4 A je Kanal und 10 A insgesamt
• maximale Steuerspannung 24 V DC, Versorgung mit 12 oder 24 V DC
• Voltmeter 0 bis 24 V mit ±5 % und Amperemeter 0 bis 10 A mit ±10 % Genauigkeit
• vier Eingänge I1 bis I4 für Schalter oder Taster
• PWM-Grundfrequenz 833 Hz, wahlweise 22 kHz
• Maße 42 x 37 x 12 mm, Gewicht 17 g, gelbes Gehäuse

Funktionen

Das Profil entscheidet über alles:

• rgbw, die vier Ausgänge verhalten sich wie eine farbige Leuchte mit Weißanteil
• rgb, dasselbe ohne Weißanteil
• light, vier unabhängige Kanäle mit jeweils eigener Helligkeit

Dazu bietet das Modul im Profil light eine Kalibrierung, nach der es Spannung, Strom und Leistung getrennt für jeden Kanal anzeigt. Interessant ist auch die Wahl einer höheren PWM-Frequenz von 22 kHz, die das Betriebsgeräusch des Netzteils dämpft, der Hersteller weist aber darauf hin, dass sie bei niedriger Helligkeit die Farbgenauigkeit in den Profilen rgb und rgbw beeinträchtigen kann.

Steuerung und Kommunikation

Das Modul kommuniziert über Wi-Fi und Bluetooth, arbeitet als BLE-Gateway und als Wi-Fi-Repeater und beherrscht MQTT, Scripting, Webhooks und Zeitpläne. Neben Wochenplänen gibt es erweiterte Zeitpläne, deren Einstellbereich von Sekunden bis Monaten reicht. Am Modul sitzt eine Taste. Halten Sie sie fünf Sekunden lang gedrückt, werden Access Point und Bluetooth aktiviert, bei zehn Sekunden wird das Gerät auf die Werkseinstellungen zurückgesetzt. Die Leuchtdiode ist einfarbig und unterscheidet die Zustände über den Blinkrhythmus, etwa eine Sekunde an und drei Sekunden aus für aktiviertes Wi-Fi ohne Verbindung, Dauerlicht für eine bestehende Verbindung.

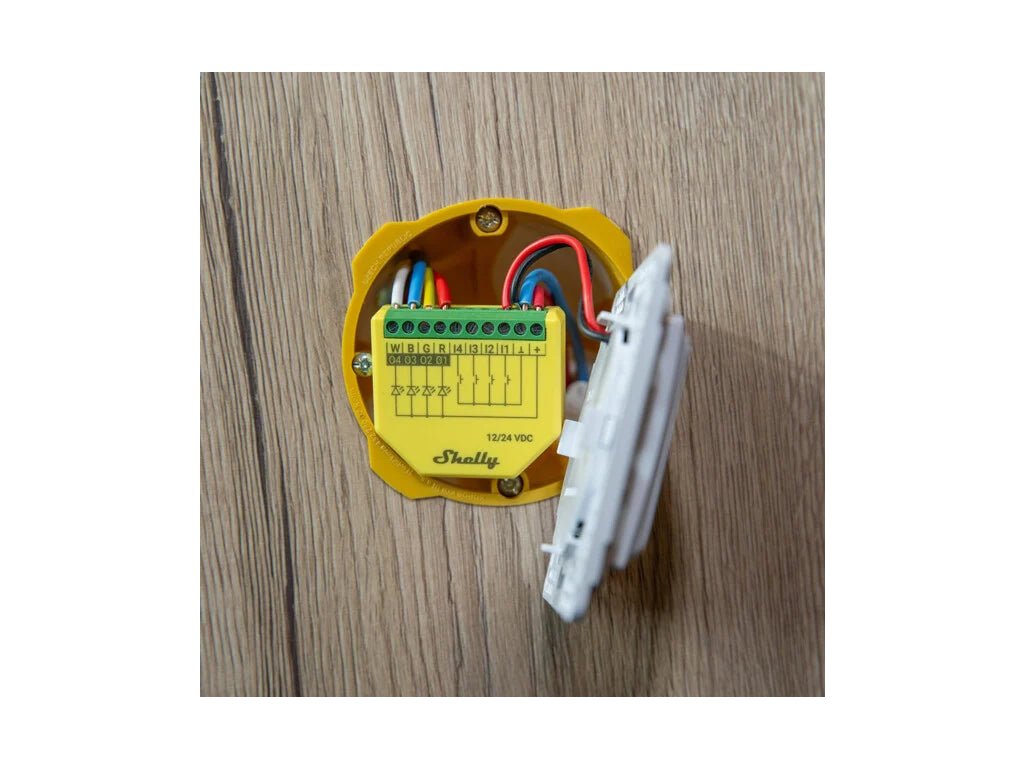

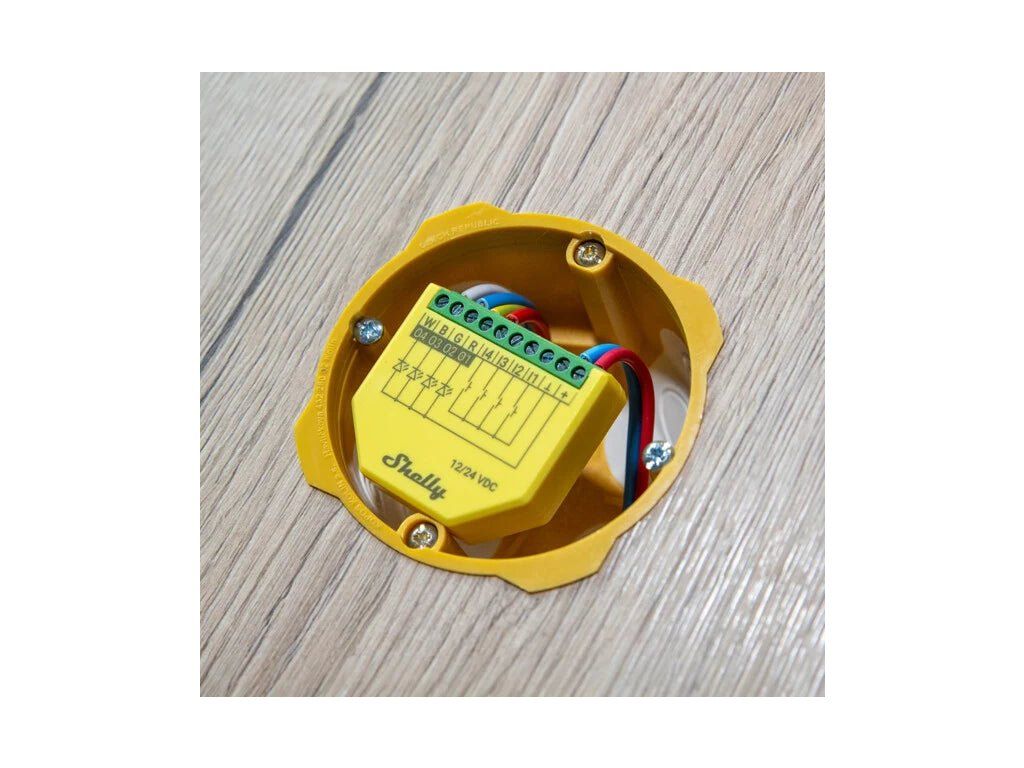

Montage und Anwendung

Das Modul wird in eine Installationsdose montiert. Versorgt wird es mit 12 oder 24 V Gleichspannung, der Eigenverbrauch liegt unter 1,2 W. Die Klemmen sind klein, hinein gehören Leiter von 0,1 bis 1 mm² mit 6 mm Abisolierlänge, das maximale Anzugsmoment beträgt 0,2 Nm. Das Modul ist mit dem Shelly Plus Add-On zum Anschluss von Sensoren kompatibel.

Ausstattung

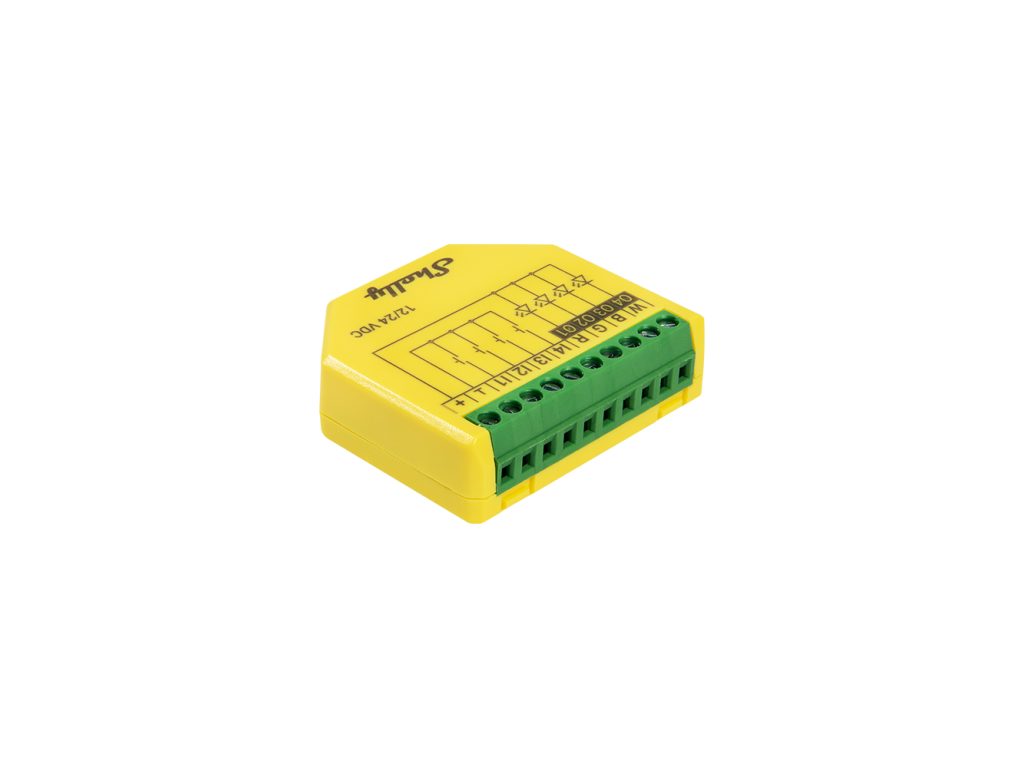

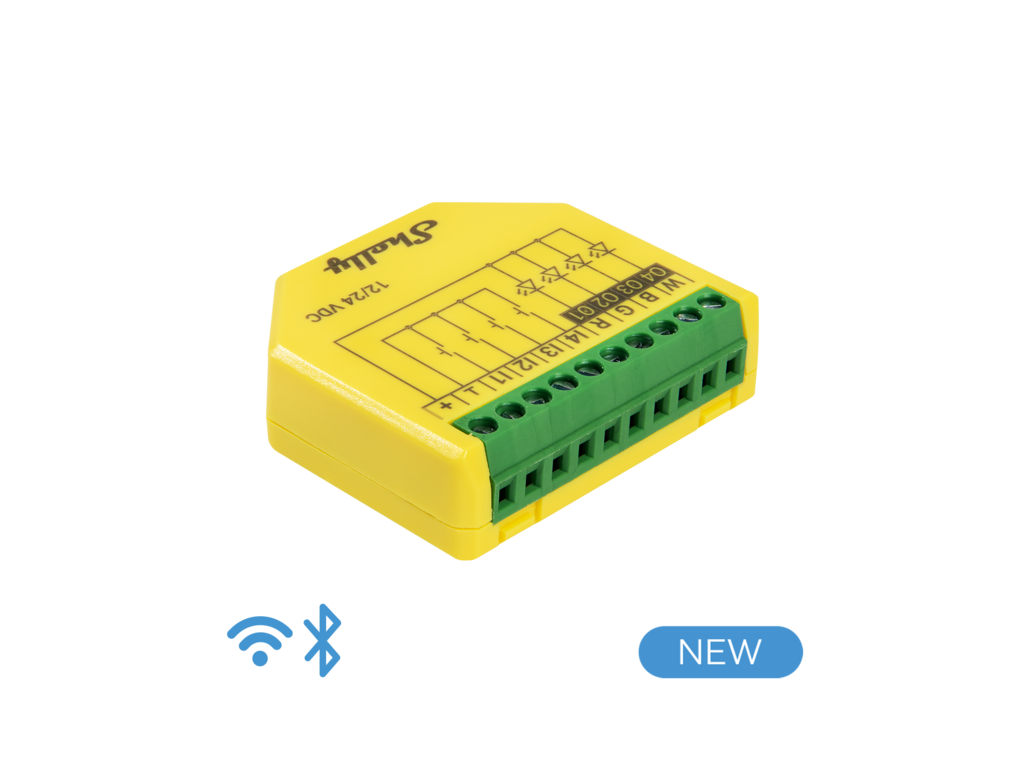

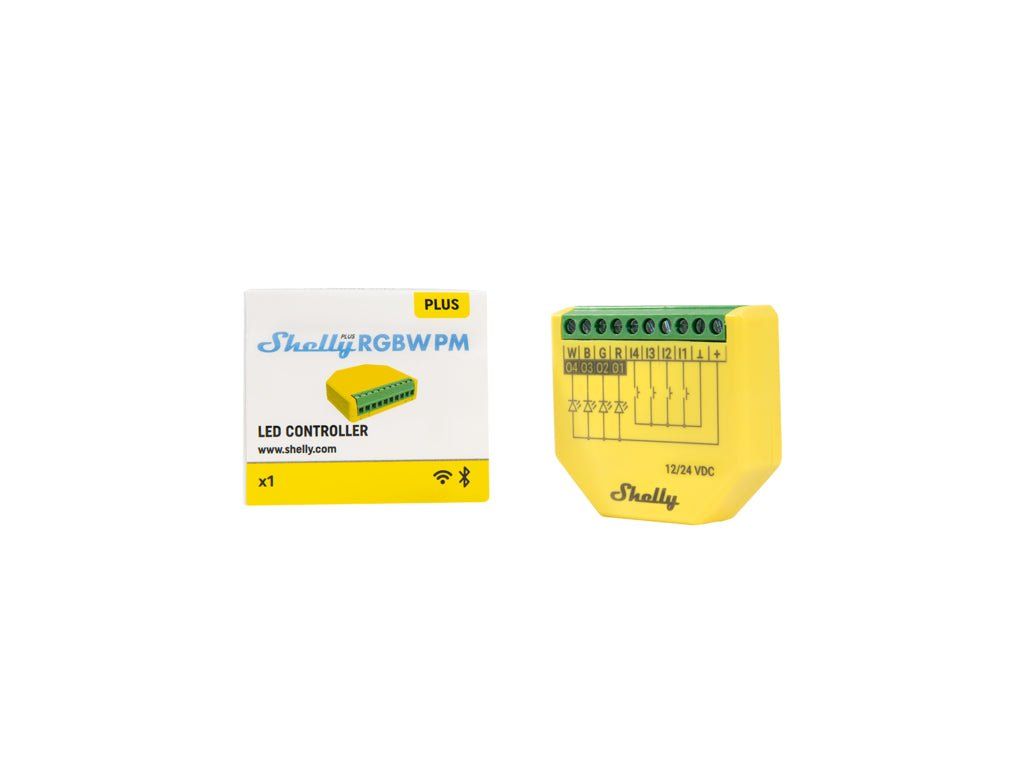

Das Modul ist eine gelbe Platine mit grünen Steckverbindern, einer Taste und einer Anzeige. Es gehört zu den kleinsten im Sortiment und ist nur 12 mm dick.

• Vier Ausgänge O1 bis O4. Dieselben Klemmen dienen je nach gewähltem Profil als R, G, B und W.
• Vier Eingänge I1 bis I4. Der Hersteller nennt dafür den Schalter-, den Taster- und den Analogmodus, für den er ein Potentiometer mit 10 kΩ empfiehlt.
• Zwei Versorgungsklemmen für den positiven und den negativen Pol von 12 oder 24 V DC.
• Eine Bedientaste. Fünf Sekunden Halten schaltet Access Point und Bluetooth ein, zehn Sekunden Halten setzt auf Werk zurück.
• Einfarbige Anzeige. Der Blinkrhythmus meldet den Zustand von Netzwerk und Cloud, jeder weitere Zustand hebt den vorigen auf.
• Überhitzungs- und Überstromschutz. Weitere Schutzfunktionen nennt der Hersteller bei diesem Modul nicht.
• Prozessor ESP-Shelly C38F mit 160 MHz Takt, 400 KB RAM und 4 MB Flash.
• Kleine Schraubklemmen. Leiter von 0,1 bis 1 mm² für eindrähtig, feindrähtig und Aderendhülse, Abisolierlänge 6 mm, Anzugsmoment höchstens 0,2 Nm.

Was Sie noch brauchen

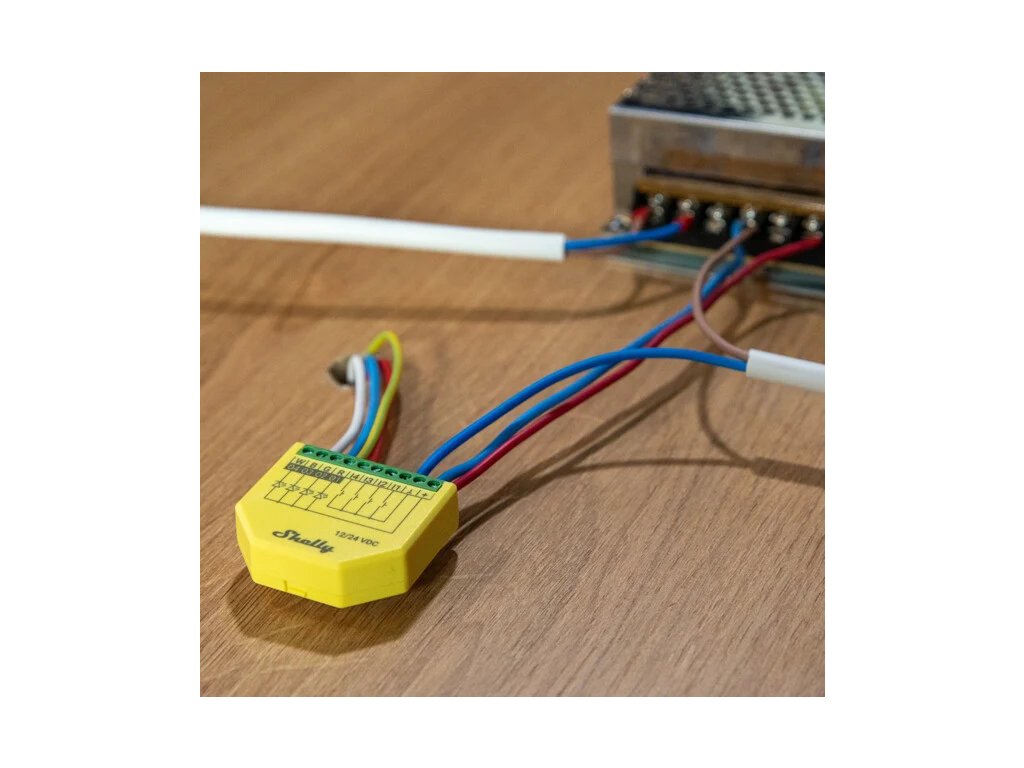

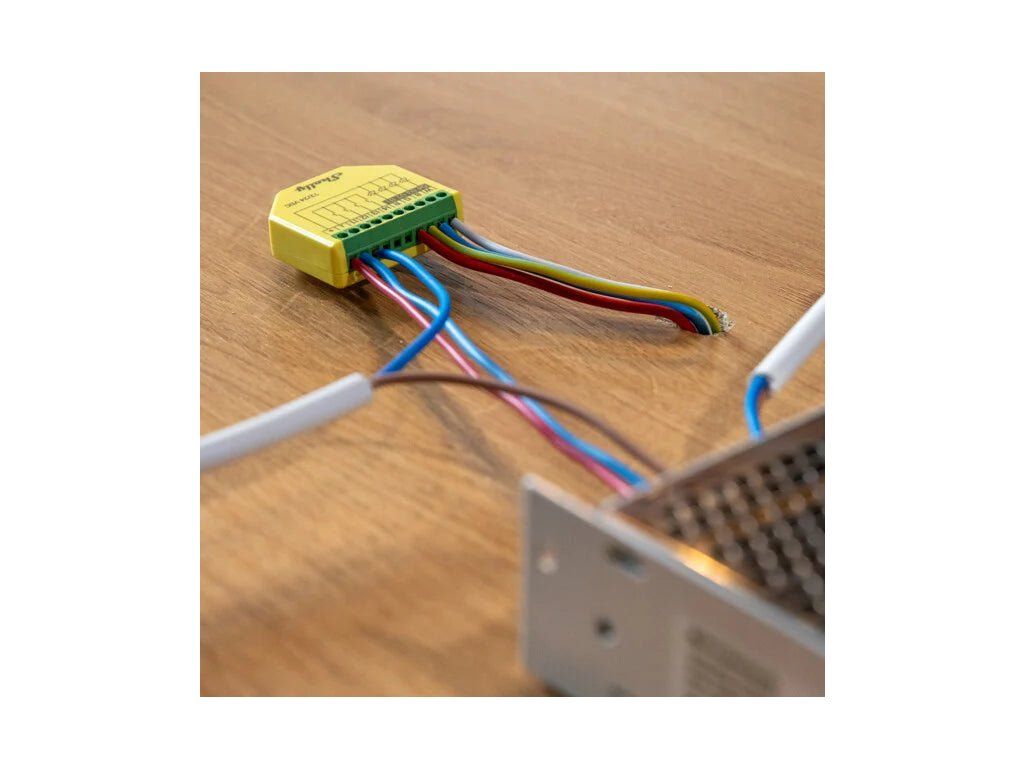

• Ein Netzteil mit 12 oder 24 V DC. Es versorgt Modul und Streifen zugleich und braucht Reserve für beides.
• Einen LED-Streifen für 12 oder 24 V. Der Hersteller nennt einfarbige, RGB- und RGBW-Streifen für diese Spannungen.
• Einen schmalen Schraubendreher. Das Anzugsmoment beträgt höchstens 0,2 Nm, für eine Klemme sehr wenig.
• Leiter von 0,1 bis 1 mm² mit 6 mm Abisolierlänge. Mehr als 1 mm² passt nicht in die Klemme.
• Ein Potentiometer mit 10 kΩ, wenn Sie analog bedienen wollen. Diesen Wert empfiehlt der Hersteller ausdrücklich.
• Platz in der Dose. Das Modul arbeitet bei -20 bis 40 °C und 30 bis 70 % RH.

Einsatzbereiche

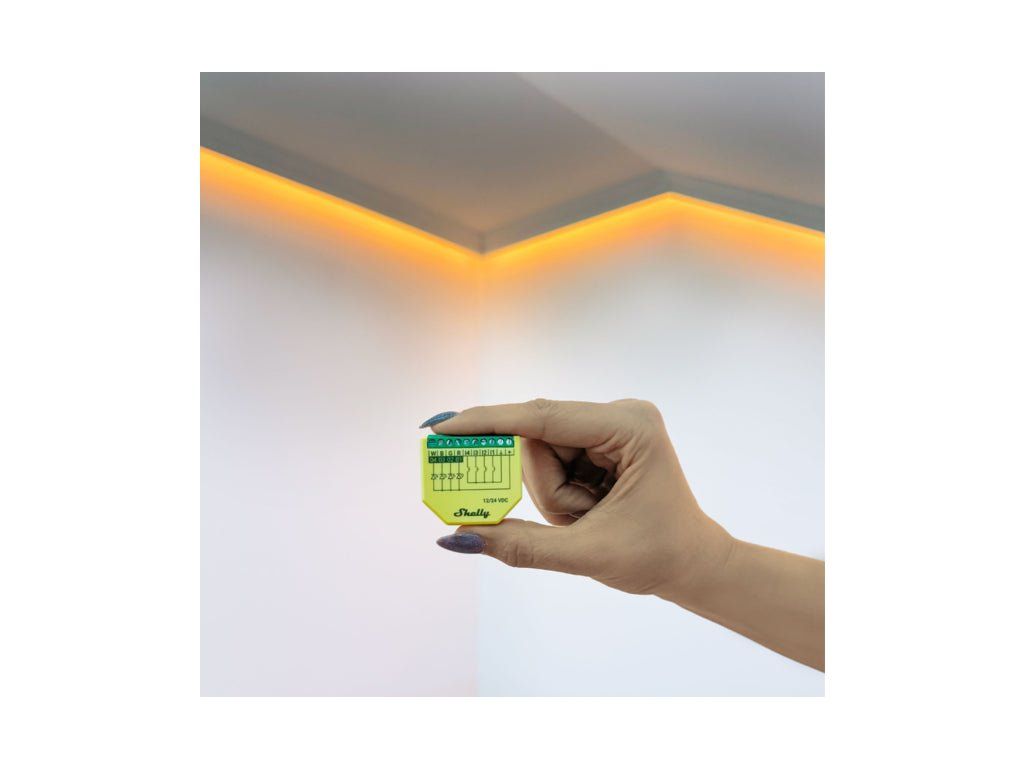

• farbige Hinterleuchtung von Möbeln oder Decken mit RGBW-Streifen
• vier getrennte weiße Streifen, gesteuert aus einem Modul
• Treppenhaus- oder Flurbeleuchtung mit Dimmung
• Installationen, in denen der Verbrauch der Beleuchtung sichtbar sein soll
• Räume, in denen das Netzteil hörbar pfeift und die höhere PWM-Frequenz hilft

Wichtig vor dem Kauf

• Vier Kanäle zu je 4 A ergeben nicht 16 A. Die Summe ist auf 10 A begrenzt.
• Das Modul arbeitet mit Gleichspannung, die maximale Steuerspannung beträgt 24 V. An Netzspannung gehört es nicht.
• Das Modul wird mit 12 oder 24 V Gleichspannung versorgt, eine entsprechende Quelle muss also vorhanden sein.
• Die Klemmen nehmen Leiter von 0,1 bis 1 mm² auf und werden mit höchstens 0,2 Nm angezogen. Verwenden Sie Leiter in diesem Querschnittsbereich.
• Die höhere PWM-Frequenz dämpft das Betriebsgeräusch, kann aber die Farbgenauigkeit im Profil rgb verschlechtern.
• Die Messgenauigkeit beträgt ±5 % bei der Spannung und ±10 % beim Strom, es handelt sich also um einen Überblick und nicht um eine abrechnungsfähige Messung.
• Unterstützt werden einfarbige, RGB- und RGBW-Streifen mit 12 oder 24 V.
• Die Betriebstemperatur liegt bei -20 bis 40 °C, die relative Luftfeuchtigkeit bei 30 bis 70 %.

Anschlussklemmen

Die Klemmenbezeichnungen stammen aus der Legende des Herstellers. Die letzte Spalte ist unsere Erläuterung.

Der Leiterquerschnitt beträgt 0,1 bis 1 mm², die Abisolierlänge 6 mm und das Anzugsmoment höchstens 0,2 Nm.

Häufige Fragen

Schafft es vier verschiedene weiße Streifen?
Ja, im Profil light wird jeder der vier Ausgänge einzeln gesteuert.

Wie hoch ist der maximal zulässige Strom pro Kanal?
Vier Ampere, alle vier Kanäle zusammen jedoch höchstens zehn.

Warum pfeift mein Netzteil?
Das ist bei der PWM-Dimmung üblich. Deshalb steht ein Modus mit 22 kHz bereit, der das Geräusch dämpft.

Kann ich damit den Verbrauch abrechnen?
Die Genauigkeit liegt bei ±5 % bei der Spannung und ±10 % beim Strom. Für eine Abrechnung sind solche Werte nicht vorgesehen.

Wo wird das Modul montiert?
In einer Installationsdose in der Wand. Die Maße betragen 42 x 37 x 12 mm.

Drei Profile nebeneinander

Das Profil wird in den Einstellungen gewählt und bestimmt, was die vier Ausgänge sind. Der Hersteller zeigt dazu auch drei eigene Schaltbilder. Die Profile und die Belegung der Ausgänge stammen vom Hersteller, die letzte Spalte ist unsere Erläuterung.

🔑 Das Profil light ist der Grund, dieses Modul auch dort einzusetzen, wo gar kein farbiger Streifen liegt. Vier weiße Streifen, vier unabhängige Helligkeiten und zu jedem eigene Verbrauchswerte. Die höhere PWM-Frequenz von 22 kHz dämpft das Pfeifen des Netzteils, der Hersteller weist aber darauf hin, dass sie bei niedriger Helligkeit die Farbgenauigkeit in den Profilen rgb und rgbw verschlechtern kann.
