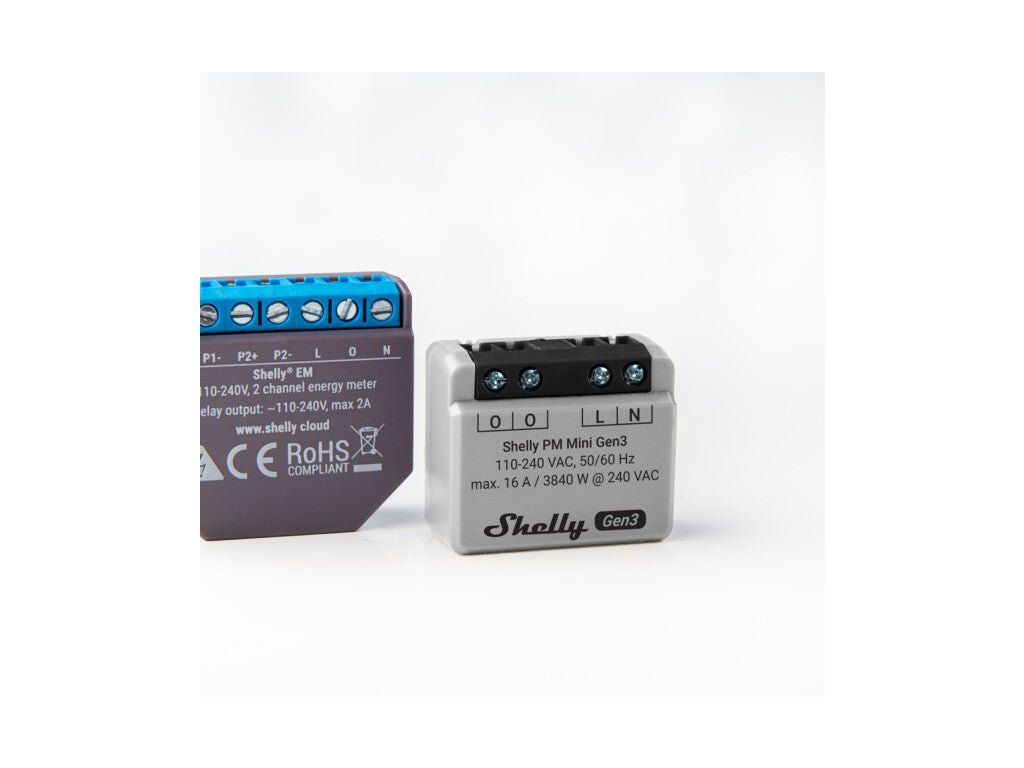

SHELLY PM Mini Gen3 Messmodul ohne Relais bis 16 A und 3840 W, WiFi, Bluetooth

Produktdetailbeschreibung

Manchmal soll ein Stromkreis nicht gesteuert, sondern nur beobachtet werden. Genau dafür ist Shelly PM Mini Gen3 gemacht: Es misst und schaltet nichts. Es ist ein Messgerät in kleiner Bauform, das auch dorthin passt, wo andere Geräte nicht hinkommen.

Ist das etwas für Sie?

• Ja, wenn Sie den Verbrauch einer bestimmten Steckdose oder eines Kreises kennen wollen.

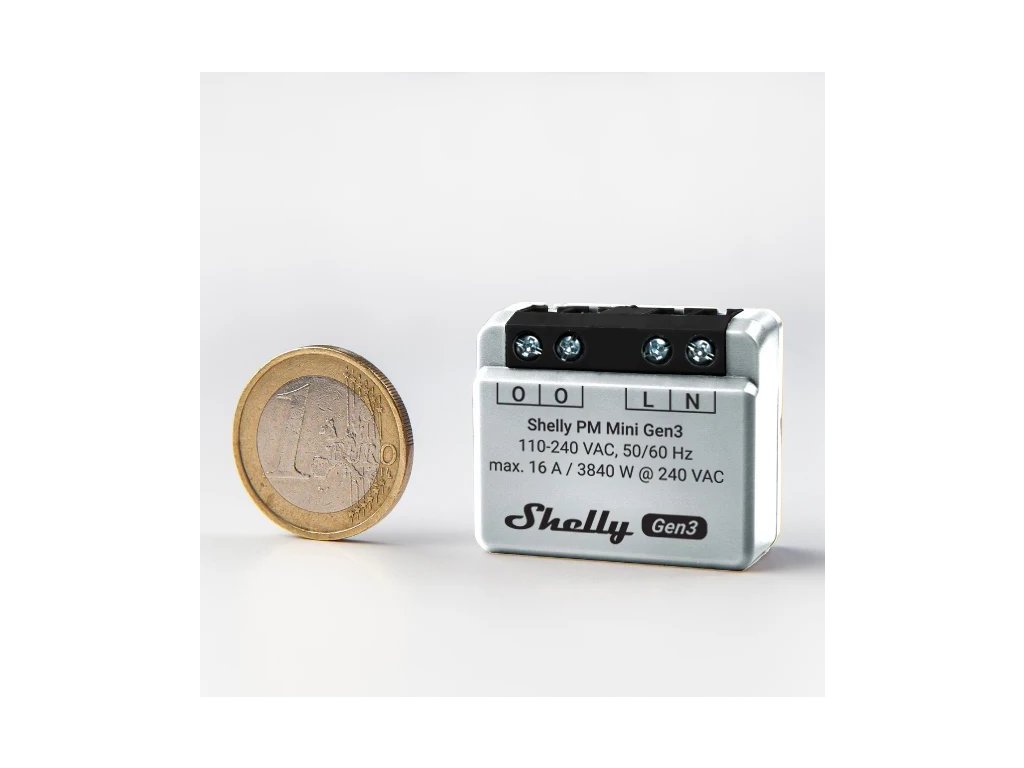

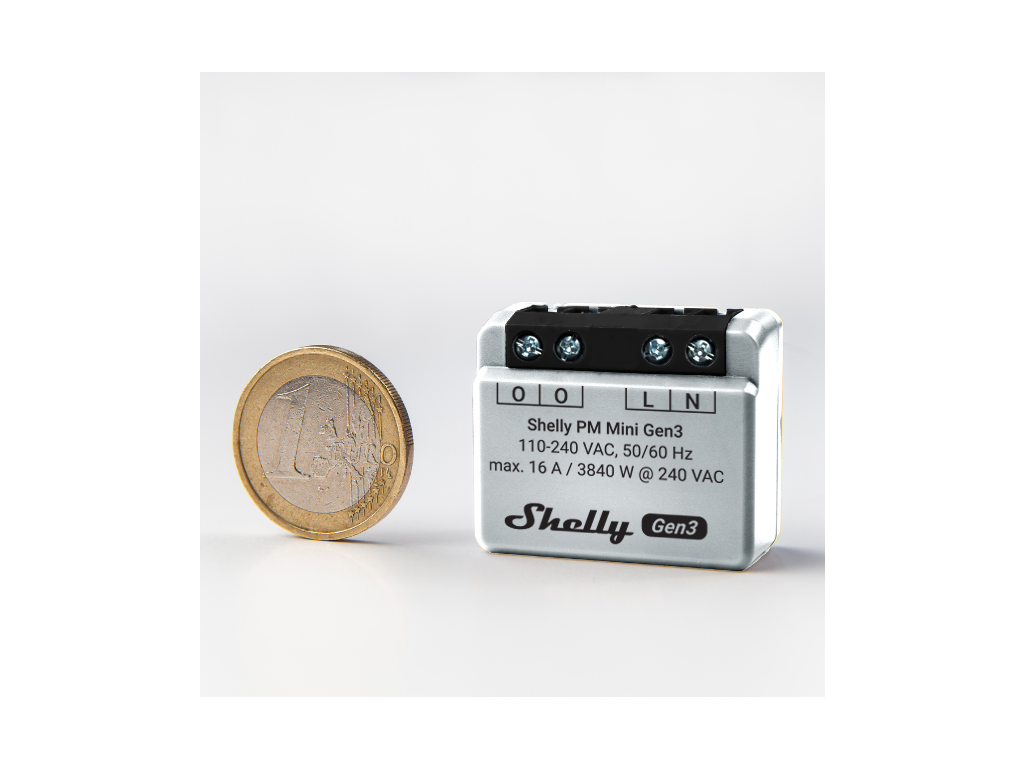

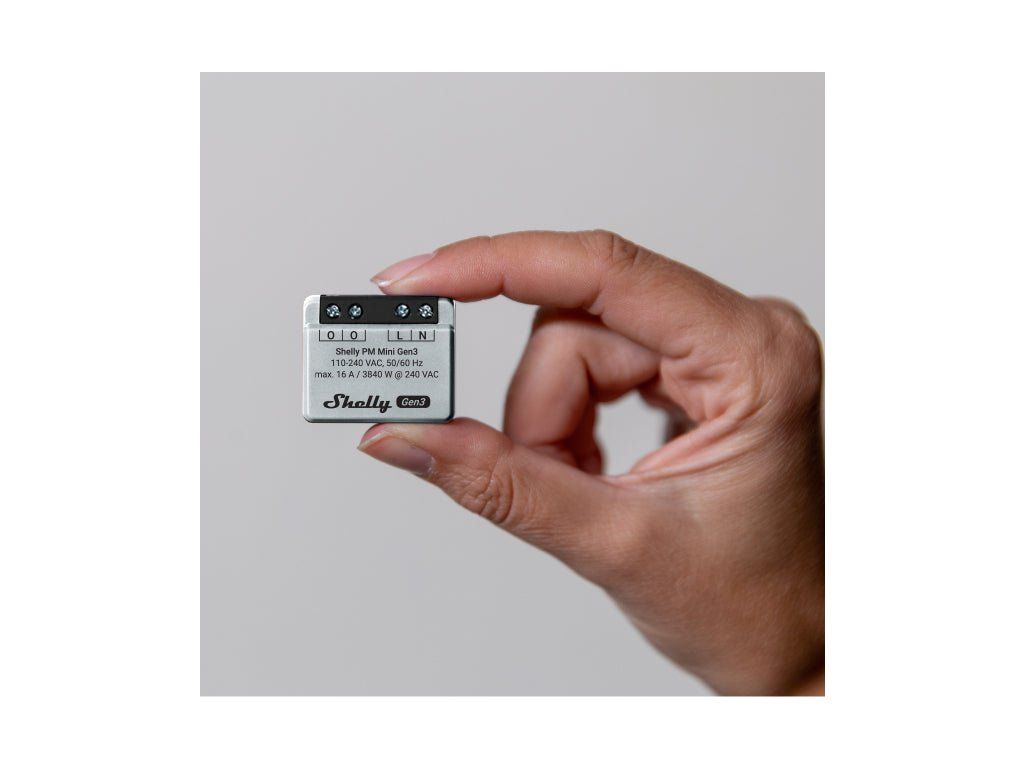

• Ja, wenn die Dose wenig Platz bietet. Das Modul misst 29 x 34 x 16 mm.
• Ja, wenn Sie Heizung oder Boiler beobachten wollen, ohne in deren Steuerung einzugreifen.
• Ja, wenn Sie Ihre Logik selbst in Skripten oder über MQTT schreiben.
• Nein, wenn Sie zugleich schalten möchten. Die Ausgangsklemmen sind intern gebrückt, der Kreis läuft nur hindurch.
• Nein, wenn Ihnen 8 A genügen und Sie auch schalten wollen. Dafür gibt es das Modell 1PM Mini Gen3.
• Nein, wenn Sie an Gleichspannung messen. Das Modul ist für Wechselspannung bis 240 V ausgelegt.

Auf einen Blick

• Verbrauchsmessung ohne Schaltfunktion
• maximaler Messstrom 16 A, maximale Messleistung 3840 W bei 240 V
• Versorgung 110 bis 240 V AC, Eigenverbrauch unter 1,2 W
• Maße 29 x 34 x 16 mm bei 13 g Gewicht
• Klemmen für Leiter von 0,5 bis 4 mm²
• Wi-Fi 802.11 b/g/n und Bluetooth 4.2
• Scripting, MQTT, UDP und ein Key-Value-Speicher
• 20 Zeitpläne, erweiterte Zeitpläne und 20 Webhooks mit je fünf Adressen
• Prozessor und Speicher gegenüber dem Vorgänger Plus PM Mini verbessert

Funktionen

Das Modul misst den Verbrauch des Kreises, in dem es sitzt, und meldet die Werte ins Netz. Arbeiten kann es eigenständig im lokalen Wi-Fi oder über die Cloud mit MQTT, HTTP und WebSocket, wobei alle eingehenden Verbindungen TLS unterstützen. Die Firmware beherrscht Scripting, erweiterte Zeitpläne und einen Key-Value-Speicher, was Integratoren schätzen, die ihre Logik selbst schreiben. Die eingebaute Weboberfläche dient dem Beobachten und dem Einrichten.

Steuerung und Kommunikation

Im Netz meldet sich das Modul als ShellyPMMiniG3 mit angehängtem Code. Neben Wi-Fi im 2,4-GHz-Band wird Bluetooth 4.2 unterstützt. Die Firmware bietet zwanzig Zeitpläne, zwanzig Webhooks mit je fünf Adressen, Scripting, MQTT und UDP. Der Prozessor ist ein ESP-Shelly-C38F, der Flash-Speicher umfasst 8 MB. Beides ist eine Verbesserung gegenüber dem Vorgänger Plus PM Mini.

Montage und Anwendung

Das Modul wird in der Installationsdose montiert und passt mit 29 x 34 x 16 mm auch dorthin, wo wenig Platz ist. Die Klemmen sind so aufgeteilt:

• L für den Außenleiter
• N für den Neutralleiter
• O sind durchgehend, intern gebrückt, der Kreis wird nicht aufgetrennt

In die Schraubklemmen gehören Leiter von 0,5 bis 4 mm² mit 6 bis 7 mm Abisolierlänge, das Anzugsmoment beträgt höchstens 0,4 Nm. Vor dem Modul soll ein Leitungsschutzschalter mit Charakteristik B oder C und höchstens 16 A sitzen, mit mindestens 6 kA Schaltvermögen und Energiebegrenzungsklasse 3. Die Betriebstemperatur beträgt -20 bis 40 °C bei 30 bis 70 % RH.

Ausstattung

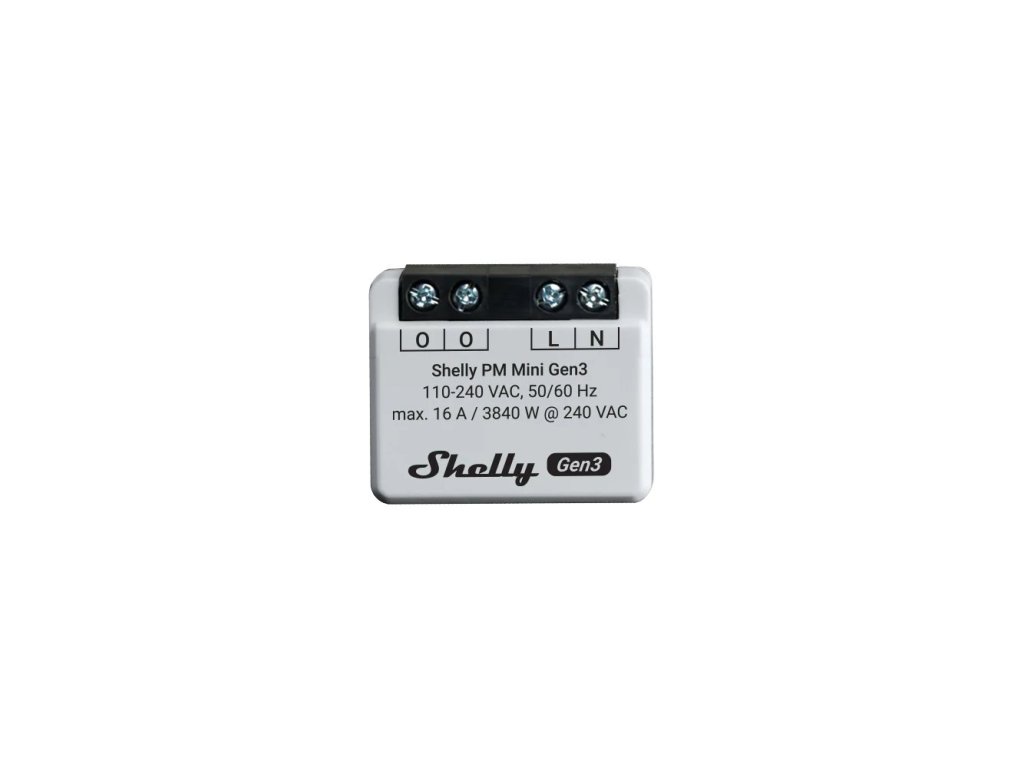

Der Zähler ist eine kleine Platine in einem Kunststoffgehäuse mit hellgrauer Schale und schwarzen Klemmen. Alles Wesentliche sitzt auf einer Seite, der Anschluss gelingt daher auch in einer Dose, in die man nur halb hineinkommt.

• Vier Schraubklemmen, Außenleiter L, Neutralleiter N und zwei Ausgänge O, die intern gebrückt sind.
• Leiter von 0,5 bis 4 mm², eindrähtig, feindrähtig und mit Aderendhülse, Abisolierlänge 6 bis 7 mm, Anzugsmoment höchstens 0,4 Nm.
• Eine Bedientaste. Fünf Sekunden gedrückt schaltet sie Access Point und Bluetooth ein, zehn Sekunden gedrückt setzt sie das Modul auf Werkseinstellungen zurück.
• Eine einfarbige Anzeige, die alles über den Blinkrhythmus meldet.
• Prozessor ESP-Shelly-C38F und 8 MB Flash-Speicher. Der Hersteller nennt das eine Verbesserung gegenüber dem älteren Modell Plus PM Mini.
• Gateway für Shelly BLU Geräte. Das Modul empfängt deren Bluetooth-Signal und gibt es an die Cloud oder lokal an ein anderes Gerät weiter.
• Reichweitenverstärker für Wi-Fi für Geräte des Internets der Dinge, das Modul verstärkt das empfangene Signal und sendet es weiter.
• Eingebaute Weboberfläche zum Beobachten und Einrichten ohne App.

Was Sie noch brauchen

• Einen Leitungsschutzschalter vor dem Modul. Der Hersteller verlangt Charakteristik B oder C, höchstens 16 A Nennstrom, mindestens 6 kA Schaltvermögen und Energiebegrenzungsklasse 3.
• Einen Neutralleiter in der Dose. Die Versorgung läuft über die Klemmen L und N, ohne Neutralleiter läuft das Modul nicht an.
• Leiter von 0,5 bis 4 mm² mit 6 bis 7 mm Abisolierlänge und einen Schraubendreher, mit dem sich 0,4 Nm einhalten lassen.
• Einen trockenen Platz im Innenraum. Die Anleitung lässt nur den Innenbereich zu und verlangt, das Modul von Flüssigkeiten und Feuchte fernzuhalten. Die Betriebsbedingungen liegen bei -20 bis 40 °C, 30 bis 70 % RH und bis 2000 m Höhe.
• Wi-Fi mit 2,4 GHz. Das Modul arbeitet im Band 2401 bis 2495 MHz, ein kabelgebundenes Netz hat es nicht.
• Eine Elektrofachkraft. Der Anschluss ans Netz erfolgt im spannungsfreien Zustand und gehört in fachkundige Hände.
• Keine SELV- und PELV-Stromkreise. Die Anleitung erlaubt deren Anschluss weder an die Eingangs- noch an die Ausgangsklemmen.

Einsatzbereiche

• Verbrauchsmessung einer einzelnen Steckdose oder eines Kreises
• Beobachtung von Heizung oder Boiler, ohne in deren Steuerung einzugreifen
• Verbrauchsüberwachung einzelner Geräte zur Orientierung
• enge Dose, in die ein größeres Modul nicht passt
• Installationen, in denen der Integrator die Logik selbst als Skript schreibt

Wichtig vor dem Kauf

• Das Modul schaltet nicht. Die Ausgangsklemmen sind intern gebrückt, der Kreis wird also nicht aufgetrennt.
• Der maximale Messstrom beträgt 16 A, das entspricht 3840 W bei 240 V.
• Zum Schalten mit Messung gibt es das Modell 1PM Mini Gen3, dessen Grenze liegt allerdings bei 8 A.
• Die Versorgung erfolgt mit 110 bis 240 V Wechselspannung, die maximale Messspannung beträgt 240 V AC. Setzen Sie das Modul nicht an Gleichspannung ein.
• Der vorgeschaltete Leitungsschutzschalter soll höchstens 16 A haben.
• Die Betriebstemperatur beträgt -20 bis 40 °C bei 30 bis 70 % RH.
• Die Messung dient dem Überblick über den Verbrauch, nicht der Abrechnung.
• Wenn Sie eine Verbrauchshistorie brauchen, planen Sie die Cloud oder ein eigenes System ein.
• Der Einbau ist einer entsprechend qualifizierten Elektrofachkraft vorbehalten.

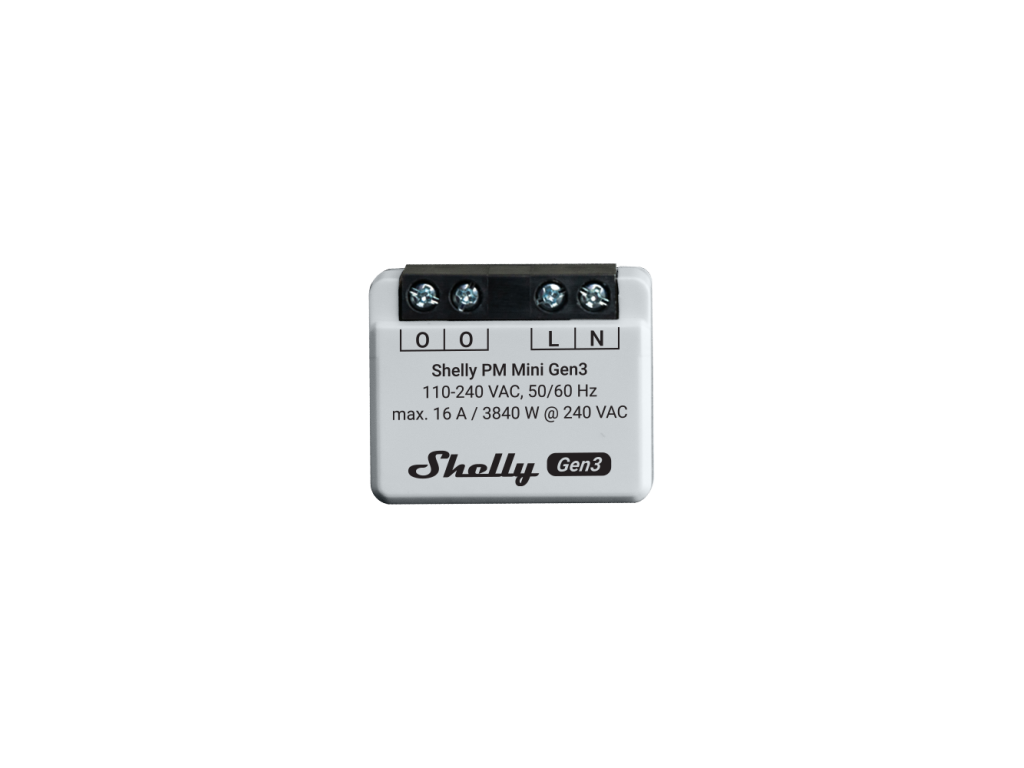

Anschlussklemmen

Benennung und Bedeutung der Klemmen stammen aus der Legende des Herstellers. Die letzte Spalte ist unsere Erläuterung.

Häufige Fragen

Kann das Modul eine Steckdose abschalten?
Nein. Es ist ein reines Messgerät, die Ausgangsklemmen sind intern gebrückt.

Wie viel verträgt es?
Gemessen wird bis 16 A und 3840 W bei 240 V.

Worin unterscheidet es sich vom 1PM Mini Gen3?
Dieser schaltet und misst, allerdings nur bis 8 A. Dieses Modell schaltet nicht und misst bis 16 A.

Passt es in eine alte Dose?
Es misst 29 x 34 x 16 mm und ist auch für sehr enge Stellen gedacht.

Arbeitet es ohne Cloud?
Ja, es kann eigenständig im lokalen Wi-Fi laufen und hat eine eingebaute Weboberfläche.

Was die Anzeige meldet

Das Modul hat eine einzige einfarbige Anzeige und meldet alles über den Blinkrhythmus. Die Liste ist vom Ausgangszustand bis zum höchsten geordnet, und jeder weitere Zustand hebt den vorigen auf. Rhythmus und Bedeutung stammen vom Hersteller, die letzte Spalte ist unsere Erläuterung.
