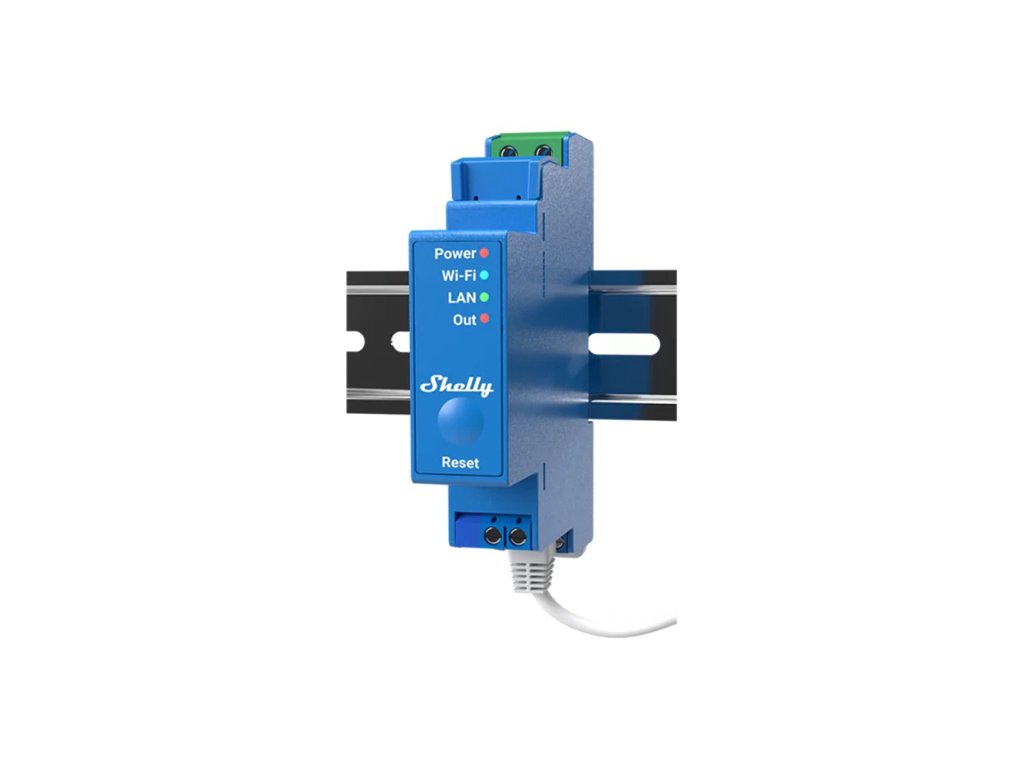

SHELLY Pro 1 Schaltmodul für DIN-Schiene 1-Kanal 16 A mit potentialfreiem Kontakt, WiFi, Bluetooth, LAN

Produktdetailbeschreibung

Ein einkanaliges Modul der Pro-Reihe. Ein Relais, ein potentialfreier Kontakt und drei Wege ins Netz, das Kabel eingeschlossen. Shelly Pro 1 passt dorthin, wo ein Stromkreis zuverlässig geschaltet werden soll und der Verbrauch keine Rolle spielt.

Ist das etwas für Sie?

• Ja, wenn Sie einen Stromkreis aus dem Verteiler schalten und einen potentialfreien Kontakt brauchen, etwa für einen Kessel oder einen Torantrieb mit einem solchen Eingang.
• Ja, wenn Sie das Modul mit Kabel anbinden und sich nicht allein auf Wi-Fi verlassen wollen.
• Nein, wenn Sie den Verbrauch sehen wollen. Dafür ist der Shelly Pro 1PM da, der zudem einen größeren Temperatur- und Feuchtebereich verträgt.

Auf einen Blick

• ein Relaisausgang O mit potentialfreiem Kontakt
• eigener Relaiseingang I
• maximaler Schaltstrom 16 A bei Spannungen bis 240 V AC
• zwei Eingänge SW1 und SW2 für Schalter oder Taster
• Wi-Fi 802.11 b/g/n, Bluetooth 4.2 und Ethernet über RJ45
• Add-on-Schnittstelle und interner Temperatursensor

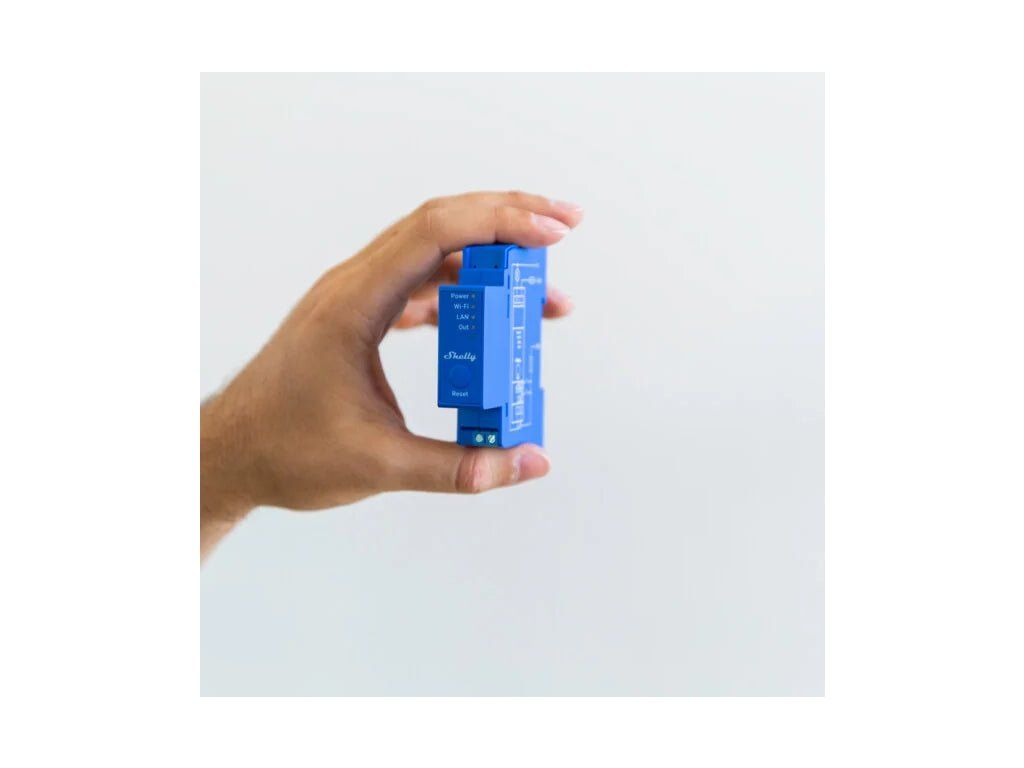

• 19 mm Baubreite auf der DIN-Schiene, Gewicht 63 g, blaue Ausführung
• Scripting, MQTT, zwanzig Zeitpläne und zwanzig Webhooks

Funktionen

Es schließt und öffnet einen Stromkreis. Der potentialfreie Kontakt bedeutet, dass das Modul ihm keine eigene Versorgungsspannung zuführt, es verbindet oder trennt ihn lediglich, und die Spannung führen Sie selbst an den Eingang I. Genau das erwarten Kessel, Tore und industrielle Eingänge, die nur ein potentialfreier Kontakt ansteuern darf. Den Verbrauch misst das Modul nicht. Es besitzt lediglich einen internen Temperatursensor.

Steuerung und Kommunikation

Das Modul unterstützt Wi-Fi, Bluetooth und Ethernet über RJ45. Es kann eigenständig im lokalen Wi-Fi-Netz oder über Cloud-Dienste arbeiten und verfügt über eine eingebettete Weboberfläche zur Bedienung und Einstellung. Es beherrscht MQTT und Scripting, zwanzig Zeitpläne und zwanzig Webhooks mit je fünf Adressen, CoAP unterstützt es nicht. Zu den Integrationen zählen Google, Alexa und Samsung SmartThings. Im Inneren arbeitet ein ESP32-D0WDQ6 mit 8 MB Flash-Speicher.

Montage und Anwendung

Die Versorgung liegt bei 110 bis 240 V AC, der Neutralleiter wird benötigt. Die Eigenleistungsaufnahme liegt unter 3 W. Das Modul ist 19 mm breit.

• grüner Steckverbinder, Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge
• blaue Steckverbinder, Leiter von 0,5 bis 1,5 mm² mit 5 bis 6 mm Abisolierlänge
• maximales Anzugsmoment 0,4 Nm
• das LAN-Kabel nur bei ausgeschalteter Stromversorgung ein- oder ausstecken
• der Stecker des LAN-Kabels darf an den berührten Stellen keine metallischen Teile haben
• an der Add-on-Schnittstelle liegt bei eingeschalteter Versorgung Hochspannung an

Was Sie noch brauchen

• Eine Spannungsquelle für den geschalteten Stromkreis. Der Kontakt ist potentialfrei, das Modul speist selbst nichts ein. Die Spannung legen Sie an den Eingang I, das Modul verbindet sie lediglich mit dem Ausgang O.
• Ein RC-Entstörglied für jede induktive Last. LED-Treiber, Transformatoren, Lüfter, Kühlschränke und Klimageräte werden ausschließlich damit unterstützt.
• Den Neutralleiter im Verteiler. Ohne N arbeitet das Modul laut Hersteller nicht.
• 19 mm freien Platz auf der Hutschiene. Das Modul ist eine Teilungseinheit breit und 69 mm tief.
• Für den Kabelweg ein LAN-Kabel mit Stecker ohne freiliegende Metallteile. Anschließen und Abziehen ausschließlich bei ausgeschalteter Versorgung.

Einsatzbereiche

• Schalten eines Kessels über einen potentialfreien Eingang
• Ansteuerung eines Tor- oder Garagenantriebs aus dem Verteiler
• ein Lichtkreis, bei dem Ein und Aus genügt
• Technik, bei der nur der Zustand und nicht der Verbrauch verfolgt wird
• Verteiler mit fester Verkabelung, in dem man sich nicht auf Wi-Fi verlässt

Wichtig vor dem Kauf

• Das Modul misst den Verbrauch nicht. Wenn Sie den Verbrauch messen möchten, ist der Shelly Pro 1PM dafür da.
• An Schutzfunktionen hat das Modul nur den Überhitzungsschutz. Beim Pro 1PM sind es vier.
• Die Betriebstemperatur liegt bei -20 bis 40 °C, die relative Luftfeuchtigkeit bei 30 bis 70 %. Der Pro 1PM deckt in beiden Fällen einen größeren Bereich ab.
• Das Modul benötigt den Neutralleiter.
• Induktive Lasten schließen Sie ausschließlich mit einem RC-Glied an. Das betrifft LED-Treiber, Transformatoren, Ventilatoren, Kühlgeräte und Klimageräte.
• Das Schalten von Gleichspannung wird nicht unterstützt.
• Das Modul gibt es in den Revisionen v.0 und v.1, die Werte gelten für die Version v.1.

Anschlussklemmen

Der grüne Steckverbinder nimmt den stärkeren Leiter auf, die blauen den dünneren. Das Anzugsmoment beträgt bei allen höchstens 0,4 Nm. An der Schnittstelle für ein Shelly Add-on liegt bei eingeschalteter Versorgung Hochspannung an.

Häufige Fragen

Was bedeutet potentialfreier Kontakt?
Der Ausgang ist nur ein Schalter ohne eigene Spannung. Die Spannung für den Kreis führen Sie selbst an den Eingang I.

Misst es den Verbrauch?
Nein. Als Sensor hat es nur den internen Temperatursensor. Die Messung bietet der Shelly Pro 1PM.

Wie hoch ist der maximale Schaltstrom?
16 A bei Spannungen bis 240 V AC.

Funktioniert es ohne Internet?
Ja, es arbeitet eigenständig im lokalen Netz und hat eine eingebettete Weboberfläche.

Wie erkenne ich es im Verteiler?
An der Farbe. Der Pro 1 ist blau, der Pro 1PM rot, der Pro 2 grau, Pro 2PM und Pro 3 sind schwarz.

Shelly Pro 1 oder Shelly Pro 1PM?

Pro 1 wählen Sie, wenn zuverlässiges Schalten genügt und der Verbrauch keine Rolle spielt. Pro 1PM wählen Sie, wenn Sie den Verbrauch sehen möchten oder wenn der Verteiler wärmer oder feuchter ist.
