SHELLY Pro 1PM Schaltmodul für DIN-Schiene 1-Kanal 16 A mit Verbrauchsmessung, WiFi, Bluetooth, LAN

Produktdetailbeschreibung

Ein Stromkreis, ein Relais, dafür mit Überblick darüber, was durch ihn fließt. Shelly Pro 1PM ist ein einkanaliges Modul für die DIN-Schiene, das Spannung und Strom misst und neben Wi-Fi einen festen LAN-Anschluss besitzt. Es arbeitet von -20 bis 50 °C bei 10 bis 90 % relativer Luftfeuchte.

Ist das etwas für Sie?

• Ja, wenn Sie einen Stromkreis aus dem Verteiler schalten und dessen Verbrauch sehen wollen.
• Ja, wenn Sie das Modul per Kabel anbinden und sich nicht allein auf Wi-Fi verlassen wollen.
• Nein, wenn Sie zwei oder drei Kreise brauchen. Dafür gibt es Pro 2PM und Pro 3.
• Achtung bei den Namen. Der Pro Dimmer 1PM dimmt, und der Qubino Wave Pro 1PM arbeitet im Z-Wave-Netz, nicht über Wi-Fi.

Auf einen Blick

• ein Relaisausgang O mit eigenem Eingang I
• maximaler Schaltstrom 16 A bei Spannungen bis 240 V AC
• Messung von Spannung und Strom sowie interner Temperatursensor
• Schutz gegen Überhitzung, Überspannung, Überstrom und Überschreitung der zulässigen Leistung
• zwei Eingänge SW1 und SW2 für Schalter oder Taster
• Wi-Fi 802.11 b/g/n, Bluetooth 4.2 und Ethernet über RJ45
• Betriebstemperatur -20 bis 50 °C, relative Luftfeuchtigkeit 10 bis 90 %
• 19 mm Baubreite auf der DIN-Schiene, Gewicht 65 g, rote Ausführung

Funktionen

Es schaltet einen Stromkreis und misst dabei laufend Spannung und Strom. Der Relaiseingang I und der Ausgang O sind eigene Klemmen. Das Modul hat vier Schutzfunktionen, also nicht nur gegen Überhitzung, sondern auch gegen Überspannung, Überstrom und Überschreitung der zulässigen Leistung. Bemerkenswert ist auch der Versorgungsbereich: Neben den Nennwerten von 110 bis 240 V liegt die minimale Betriebsspannung bei 90 V und die maximale bei 264 V.

Steuerung und Kommunikation

Das Modul unterstützt Wi-Fi, Bluetooth und Ethernet über RJ45. Es kann eigenständig im lokalen Wi-Fi-Netz arbeiten oder über Cloud-Dienste gesteuert werden. Zur Bedienung und Einstellung dient eine eingebettete Weboberfläche. Es beherrscht MQTT und Scripting, zwanzig Zeitpläne und zwanzig Webhooks mit je fünf Adressen, CoAP unterstützt es nicht. Als Integrationen stehen Google, Alexa und Samsung SmartThings bereit. An der Front sitzt eine Taste. Halten Sie sie fünf Sekunden gedrückt, um das Modul neu zu starten, oder zehn Sekunden für die Werkseinstellungen.

Montage und Anwendung

Die Versorgung liegt bei 110 bis 240 V AC, der Neutralleiter wird benötigt. Der Eigenverbrauch liegt unter 3 W. Das Modul ist 19 mm breit.

• grüner Steckverbinder, Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge
• blaue Steckverbinder, Leiter von 0,5 bis 1,5 mm² mit 5 bis 6 mm Abisolierlänge
• maximales Anzugsmoment 0,4 Nm
• das LAN-Kabel nur bei ausgeschalteter Stromversorgung ein- oder ausstecken
• der Stecker des LAN-Kabels darf an den berührten Stellen keine metallischen Teile haben
• an der Add-on-Schnittstelle liegt bei eingeschalteter Versorgung Netzspannung an

Ausstattung

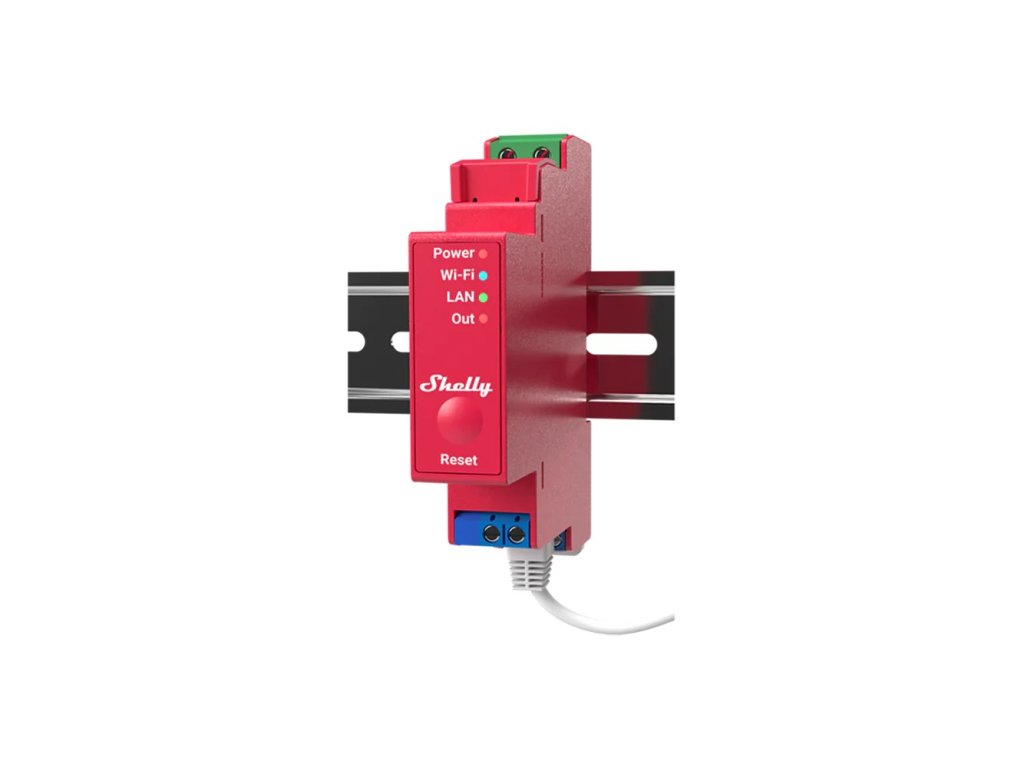

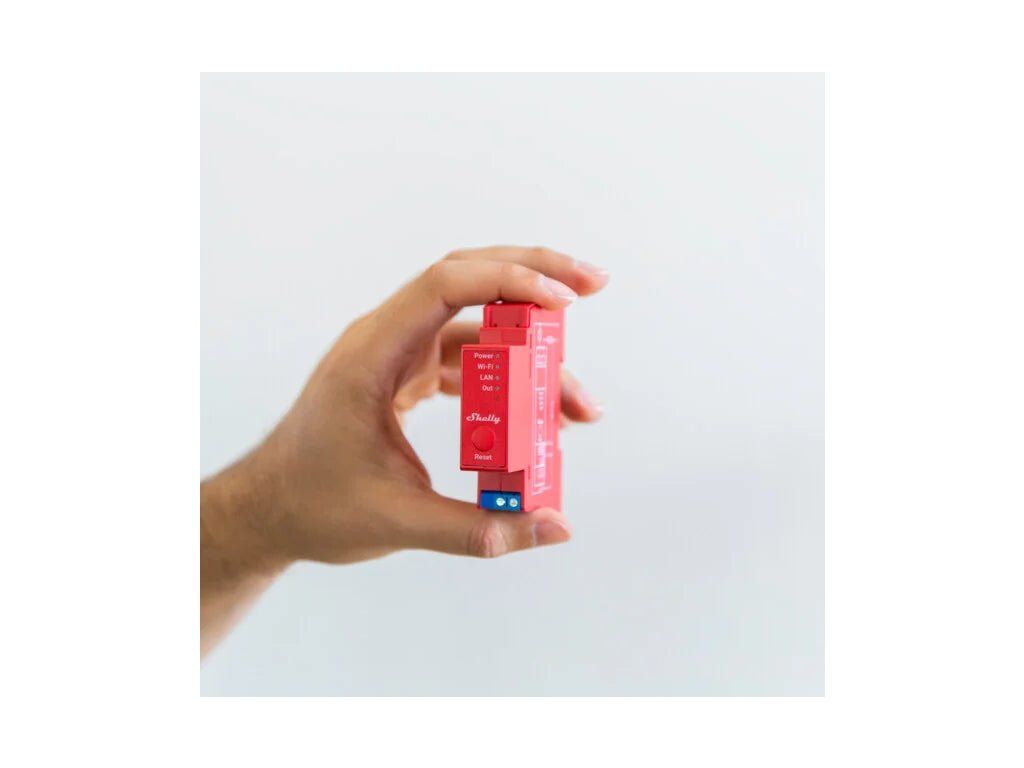

Das Modul ist ein schmales rotes Gehäuse für die Hutschiene, 19 mm breit, 94 mm hoch, 69 mm tief und 65 g schwer. Die Klemmen sind in zwei Gruppen geteilt, je nachdem, ob durch sie die Last fließt oder nur ein Steuersignal.

• Ein Relaisausgang O mit eigenem Eingang I. Die Last wird an eine eigene Klemme geführt und nicht über die Versorgungsklemmen des Moduls.
• Zwei Steuereingänge SW1 und SW2 für Schalter oder Taster.
• Grüner Steckverbinder für 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge und blaue Steckverbinder für 0,5 bis 1,5 mm² mit 5 bis 6 mm. Das Anzugsmoment beträgt höchstens 0,4 Nm.
• RJ45-Anschluss für ein kabelgebundenes Netz. In der Verteilung ist das verlässlicher als Wi-Fi, und das Modul bietet beides.
• Schnittstelle für ein Zusatzmodul über die eigene serielle Schnittstelle von Shelly. ⛔ Bei eingeschalteter Versorgung liegt daran Netzspannung an.
• Voltmeter, Amperemeter und ein interner Temperatursensor. Daher stammen die Messwerte und der Schutz vor Überhitzung.
• Eine Taste an der Front. Fünf Sekunden gedrückt startet das Modul neu, zehn Sekunden stellen die Werkseinstellungen wieder her.
• Vier Anzeigen für Versorgung, Netzzustand, LAN und Ausgang.

Was Sie noch brauchen

• 19 mm Platz auf der Hutschiene. Das ist eine übliche Teilungseinheit, das Modul passt also auch in eine volle Verteilung.
• Einen Neutralleiter. Der Hersteller gibt an, dass das Modul ohne ihn nicht arbeitet, die Versorgung läuft über die Klemmen L und N.
• Eine Zuleitung mit 110 bis 240 V AC. Das Modul arbeitet von 90 V bis 264 V und verbraucht selbst weniger als 3 W.
• Ein RC-Glied bei induktiver Last. Der Hersteller lässt induktive Last nur mit RC-Glied zu, also bei Transformatoren, Ventilatoren, Kühlgeräten und Klimaanlagen.
• Leiter in zwei Querschnitten. Grüner Steckverbinder 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge, blaue Steckverbinder 0,5 bis 1,5 mm² mit 5 bis 6 mm, Anzugsmoment 0,4 Nm.
• Ein LAN-Kabel oder ein Wi-Fi-Netz im 2,4-GHz-Band. Das Kabel wird nur bei ausgeschalteter Versorgung gesteckt und gezogen, sein Stecker darf an den Griffstellen nicht metallisch sein.
• Eine Elektrofachkraft. Der Anschluss in der Verteilung gehört einer nach nationalen Vorschriften qualifizierten Fachkraft.
• Eine Umgebung im Innenraum. Die Betriebstemperatur liegt bei -20 bis 50 °C, die Feuchte bei 10 bis 90 % RH, die Höhe bis 2000 m.
• Eine durchgerechnete Last. Der maximale Schaltstrom beträgt 16 A bei einer Spannung bis 240 V AC.

Einsatzbereiche

• Boiler oder Direktheizung mit Verbrauchserfassung

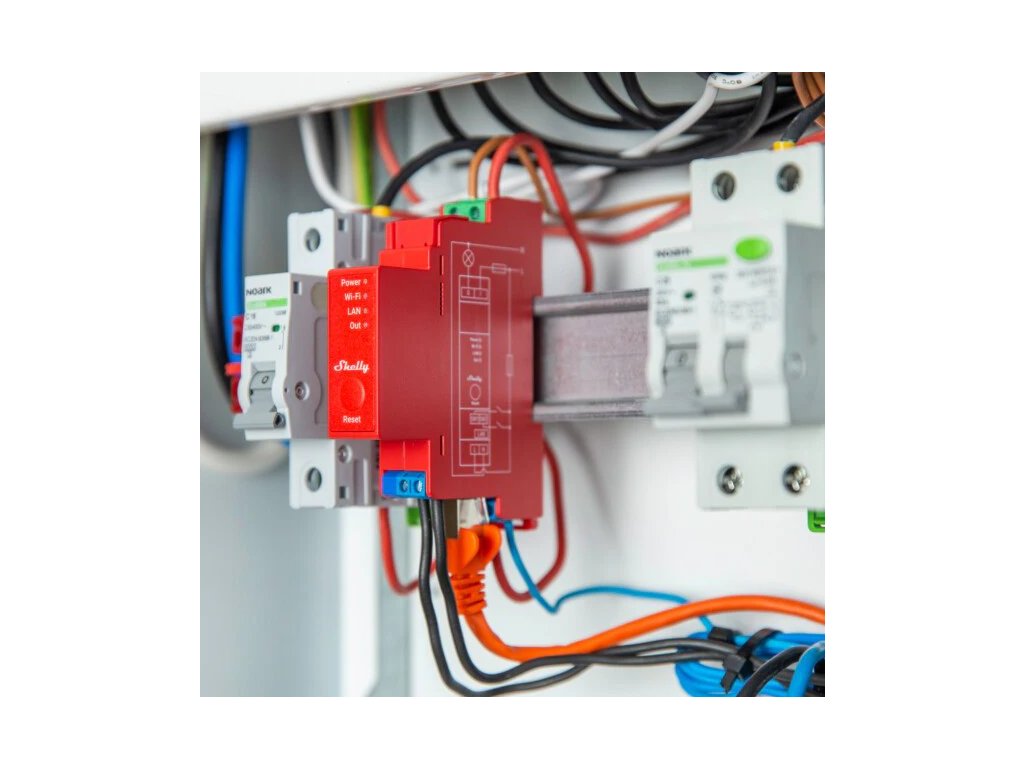

• ein Lichtkreis, gesteuert aus dem Verteiler
• Steckdosenkreis in der Werkstatt, dessen Verbrauch Sie kennen wollen
• Installationen in Umgebungen mit höherer Feuchte oder Temperatur innerhalb des genannten Bereichs
• Verteiler mit fester Verkabelung, in dem man sich nicht auf Wi-Fi verlässt

Wichtig vor dem Kauf

• Das Modul ist einkanalig. Der Schaltstrom von 16 A gilt für einen Ausgang.
• Das Modul benötigt den Neutralleiter.
• Induktive Lasten schließen Sie ausschließlich mit einem RC-Glied an. Das betrifft LED-Treiber, Transformatoren, Ventilatoren, Kühlgeräte und Klimageräte.
• Das Schalten von Gleichspannung wird nicht unterstützt.
• Das Modul unterstützt die Kommunikation über KNXnet/IP, was Integratoren mit vorhandenem KNX-Bus zugutekommt.
• Verwechseln Sie das Modul nicht mit dem Pro Dimmer 1PM, der dimmt, und nicht mit dem Qubino Wave Pro 1PM, der im Z-Wave-Netz arbeitet.
• Das Modul gibt es in den Revisionen v.0 und v.1, die Werte gelten für die Version v.1.

Anschlussklemmen

Bezeichnung und Bedeutung der Klemmen stammen aus der Legende des Herstellers. Die letzte Spalte ist unsere Erläuterung.

Häufige Fragen

Wie hoch ist der maximale Schaltstrom?
Der maximale Schaltstrom beträgt 16 A bei Spannungen bis 240 V AC.

Misst es den Verbrauch?
Ja. Es ist ein Schaltmodul mit Verbrauchsmessung und hat Voltmeter, Amperemeter sowie einen internen Temperatursensor.

Hält es Wärme aus?
Die Betriebstemperatur liegt bei -20 bis 50 °C, die relative Luftfeuchtigkeit bei 10 bis 90 % RH.

Funktioniert es ohne Internet?
Ja, es läuft eigenständig im lokalen Netz und hat eine eingebettete Weboberfläche.

Welche Farbe hat es?
Rot. Der Hersteller nennt Rot als Gehäusefarbe dieses Modells, im Verteiler ist es dadurch leicht zu erkennen.

Was welche Anzeige meldet

An der Front sitzen vier Anzeigen, jede spricht über etwas anderes. Die Bedeutungen stammen vom Hersteller, die letzte Spalte ist unsere Erläuterung.
