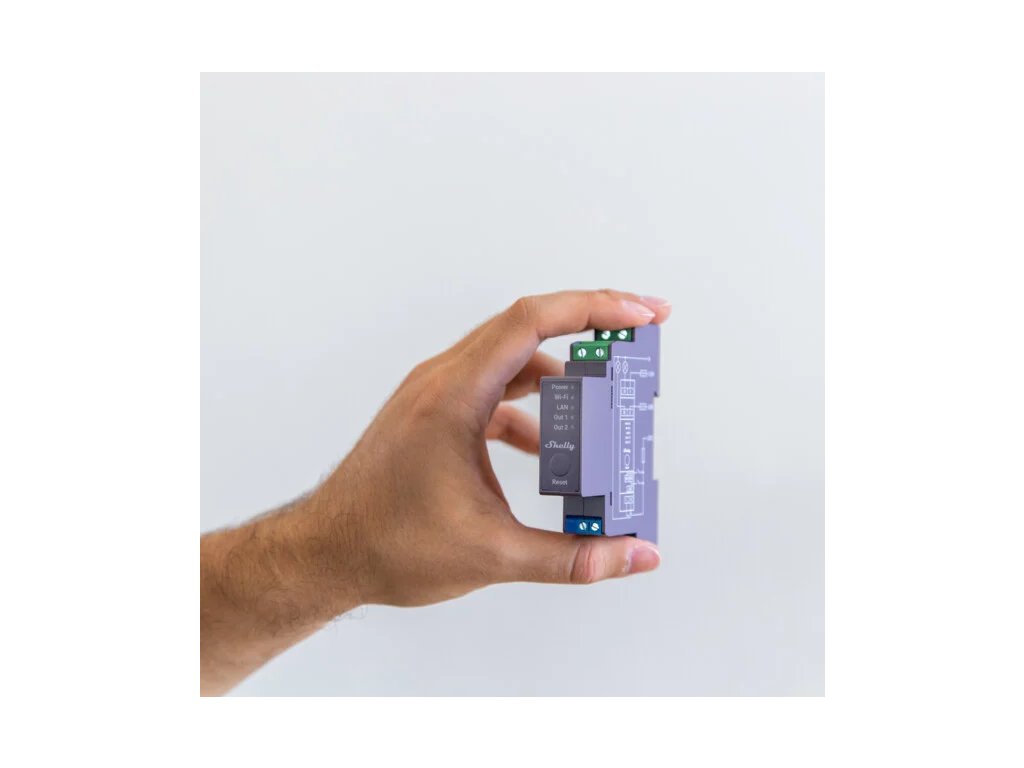

SHELLY Pro 2 Schaltmodul für DIN-Schiene 2-Kanal mit potentialfreien Kontakten, WiFi, Bluetooth, LAN

Produktdetailbeschreibung

Zwei Stromkreise, zwei Relaisausgänge und potentialfreie Kontakte. Shelly Pro 2 ist ein Schaltmodul für den Verteiler, gedacht für Installationen, in denen unabhängig von der Modulversorgung geschaltet werden muss und eine zuverlässige kabelgebundene Netzwerkverbindung gewünscht ist. Baubreite 19 mm auf der DIN-Schiene.

Ist das etwas für Sie?

• Ja, wenn Sie zwei Stromkreise aus dem Verteiler schalten und einen potentialfreien Kontakt brauchen, etwa für einen Kessel oder einen Torantrieb mit einem solchen Steuereingang.
• Ja, wenn Sie das Modul mit Kabel anbinden und sich nicht allein auf Wi-Fi verlassen wollen.
• Nein, wenn Sie den Verbrauch kennen wollen. Dafür gibt es den Pro 2PM.
• Nein, wenn Sie dimmen möchten. Dafür ist die Reihe Pro Dimmer da.

Auf einen Blick

• zwei Relaisausgänge O1 und O2 mit potentialfreien Kontakten
• maximaler Schaltstrom AC 16 A je Kanal, insgesamt höchstens 25 A
• maximale Schaltspannung 240 V AC
• zwei Eingänge SW1 und SW2 für Schalter oder Taster
• Wi-Fi 802.11 b/g/n, Bluetooth 4.2 und Ethernet über RJ45
• integrierter Temperatursensor und Überhitzungsschutz
• 19 mm Baubreite auf der DIN-Schiene, Gewicht 76 g, graue Ausführung
• Scripting, MQTT, zwanzig Zeitpläne und zwanzig Webhooks

Funktionen

Es schaltet zwei unabhängige Stromkreise und führt ihnen dank der potentialfreien Kontakte keine eigene Versorgungsspannung zu. Das ist der Unterschied, der bei Kesseln, Toren und industriellen Eingängen den Ausschlag gibt, wo nur ein trockener Kontakt schalten darf. Das Modul hat eigene Relaiseingänge I1 und I2 sowie die Ausgänge O1 und O2, jeder Kreis wird also getrennt herangeführt. Den Verbrauch misst es nicht, besitzt aber einen integrierten Temperatursensor und einen Überhitzungsschutz.

Steuerung und Kommunikation

Das Modul unterstützt Wi-Fi, Bluetooth und Ethernet. Es arbeitet wahlweise eigenständig im lokalen Wi-Fi-Netz oder über Cloud-Dienste und besitzt zur Bedienung und Einstellung eine eingebettete Weboberfläche. Es beherrscht MQTT und Scripting, zwanzig Zeitpläne und zwanzig Webhooks mit je fünf Adressen. CoAP unterstützt es hingegen nicht. Es lässt sich in Google, Alexa und Samsung SmartThings einbinden. An der Front sitzt eine Taste. Halten Sie sie fünf Sekunden gedrückt, um das Modul neu zu starten, oder zehn Sekunden, um die Werkseinstellungen wiederherzustellen.

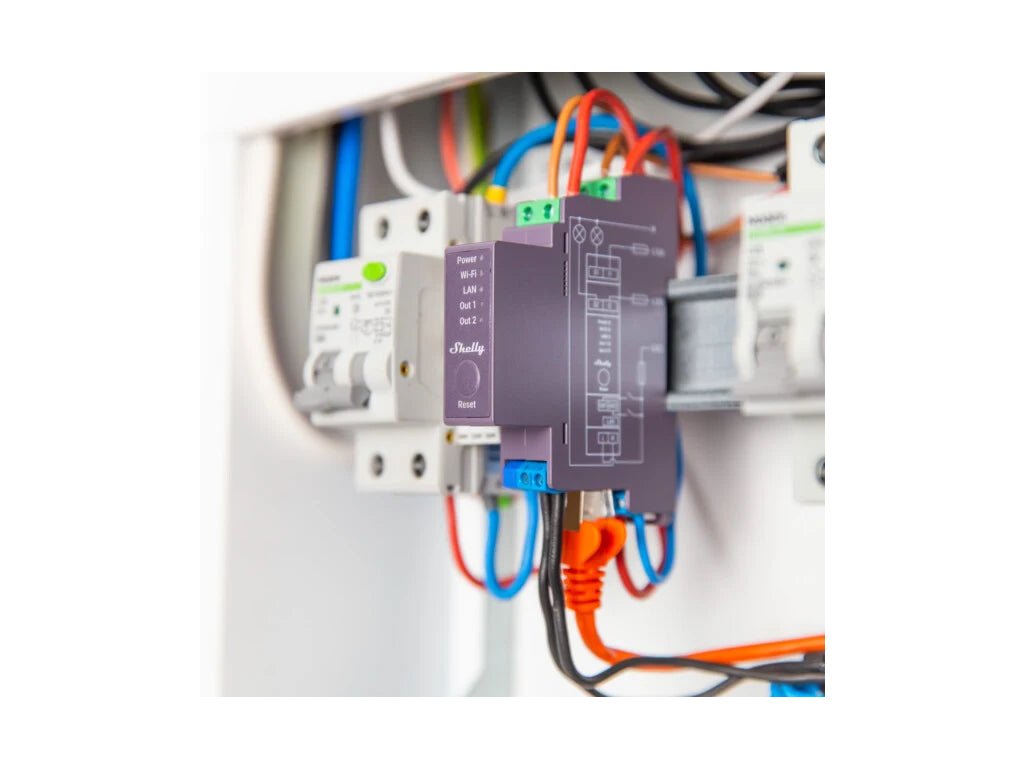

Montage und Anwendung

Die Versorgung liegt bei 110 bis 240 V AC, und das Modul benötigt den Neutralleiter. Der Eigenverbrauch liegt unter 3 W.

• grüne Steckverbinder, Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge
• blaue Steckverbinder, Leiter von 0,5 bis 1,5 mm² mit 5 bis 6 mm Abisolierlänge
• maximales Anzugsmoment 0,4 Nm

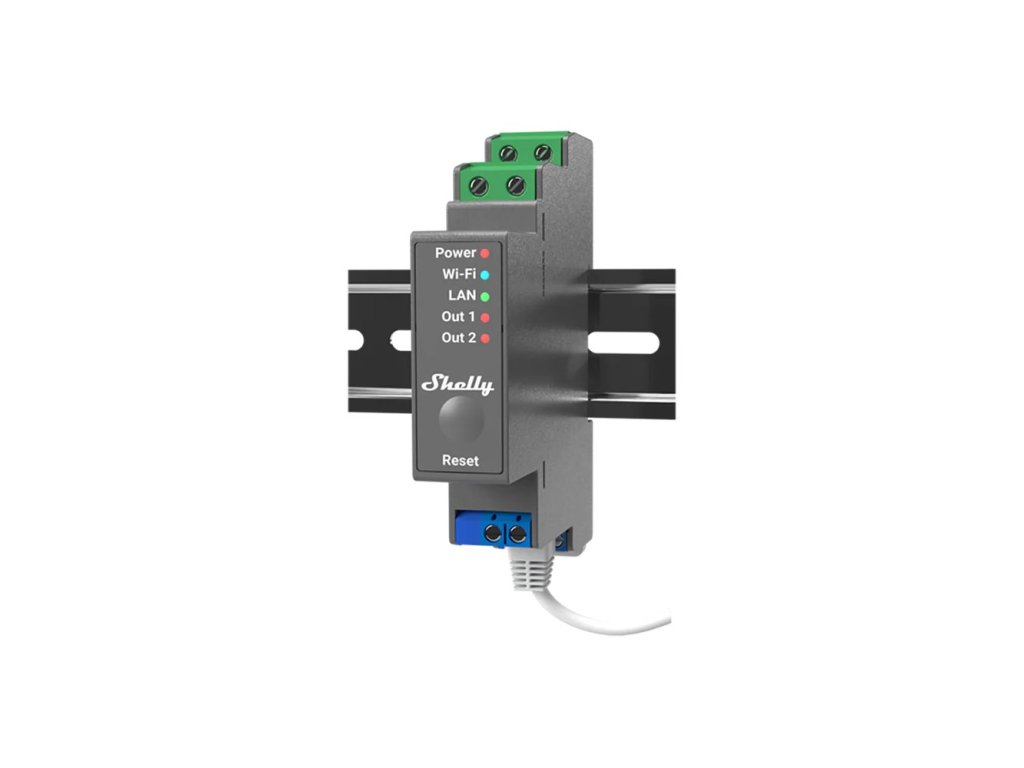

• die Leuchtdioden an der Front zeigen Versorgung, Wi-Fi-Status und LAN-Verbindung
• das Schließen jedes der beiden Ausgänge hat eine eigene Leuchtdiode
• das LAN-Kabel nur bei ausgeschalteter Stromversorgung ein- oder ausstecken

Ausstattung

Ein graues Gehäuse für die Hutschiene, 19 mm breit, 94 mm hoch, 69 mm tief und 76 g schwer. Die beiden Kreise sind voneinander und von der Versorgung getrennt, jeder wird also eigenständig herangeführt.

• Zwei Relaisausgänge O1 und O2 mit eigenen Eingängen I1 und I2. Die Kontakte sind potentialfrei, das Modul führt dem geschalteten Kreis keine eigene Versorgungsspannung zu.
• Zwei Steuereingänge SW1 und SW2 für Schalter oder Taster.
• Grüne Steckverbinder für 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge und blaue für 0,5 bis 1,5 mm² mit 5 bis 6 mm, Anzugsmoment höchstens 0,4 Nm.
• RJ45-Anschluss. In der Verteilung ist ein kabelgebundenes Netz sicherer als Wi-Fi, das Modul bietet beides.
• Schnittstelle für ein Zusatzmodul über die eigene serielle Schnittstelle von Shelly. ⛔ Bei eingeschalteter Versorgung liegt daran Netzspannung an.
• Interner Temperatursensor und Schutz vor Überhitzung. Weitere Schutzfunktionen nennt der Hersteller bei diesem Modell nicht.
• Eine Taste. Fünf Sekunden gedrückt startet das Modul neu, zehn Sekunden stellen die Werkseinstellungen wieder her.

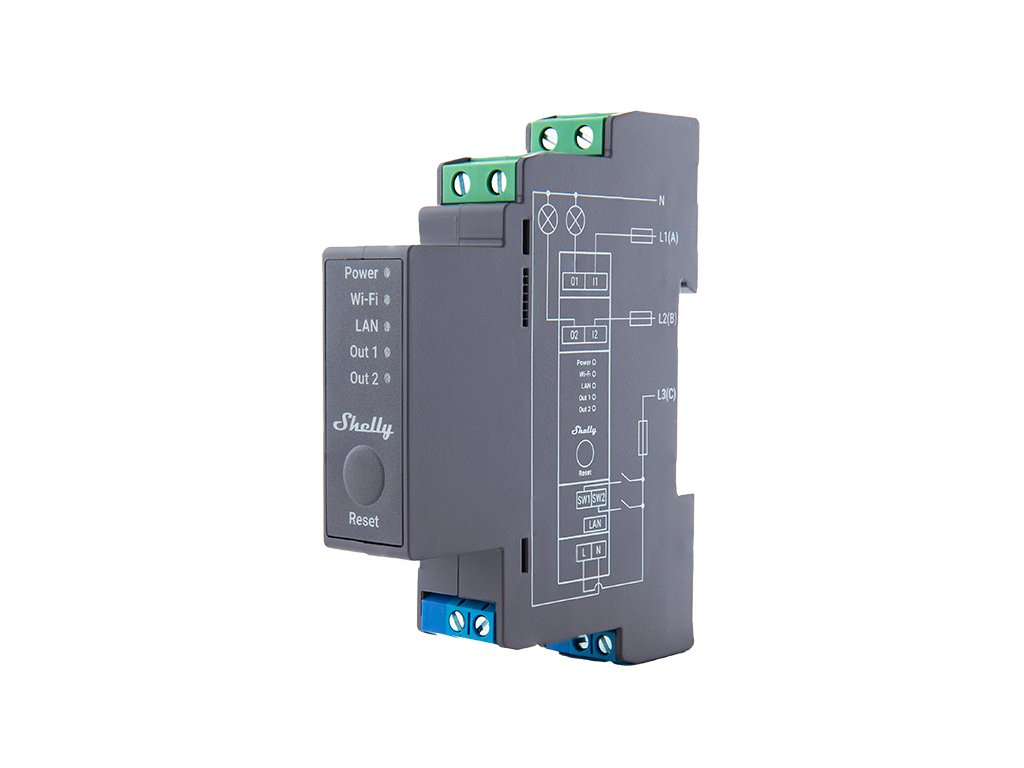

• Fünf Anzeigen für Versorgung, Netzzustand, LAN und getrennt für beide Ausgänge.

Was Sie noch brauchen

• 19 mm Platz auf der Hutschiene. Eine übliche Teilungseinheit genügt, obwohl es zwei Kreise sind.
• Einen Neutralleiter. Der Hersteller gibt an, dass das Modul ohne ihn nicht arbeitet. Die Versorgung läuft über L und N, die geschalteten Kreise hängen nicht daran.
• Eine Zuleitung mit 110 bis 240 V AC. Der Eigenverbrauch liegt unter 3 W.
• Eine aufgeteilte Last. Je Kanal sind höchstens 16 A zulässig, beide Kanäle zusammen jedoch höchstens 25 A. Das ist nicht das Doppelte und entscheidet bei der Auslegung.
• Ein RC-Glied bei induktiver Last. Der Hersteller lässt induktive Last nur mit RC-Glied zu, also bei Transformatoren, Ventilatoren, Kühlgeräten und Klimaanlagen.
• Leiter in zwei Querschnitten. Grüne Steckverbinder 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge, blaue 0,5 bis 1,5 mm² mit 5 bis 6 mm, Anzugsmoment 0,4 Nm.
• Ein LAN-Kabel oder Wi-Fi mit 2,4 GHz. Das Kabel wird nur bei ausgeschalteter Versorgung gesteckt und gezogen, sein Stecker darf an den Griffstellen nicht metallisch sein.
• Eine Elektrofachkraft. Der Anschluss in der Verteilung gehört einer nach nationalen Vorschriften qualifizierten Fachkraft.
• Eine Umgebung im Innenraum. Die Betriebstemperatur liegt bei -20 bis 40 °C, die Feuchte bei 30 bis 70 % RH, die Höhe bis 2000 m.
• Das Wissen, dass dieses Modell nicht misst. Den Verbrauch zeigt erst die Ausführung Pro 2PM.

Einsatzbereiche

• Schalten eines Kessels oder einer Wärmepumpe über einen potentialfreien Eingang
• Ansteuerung eines Tor- oder Garagenantriebs aus dem Verteiler
• zwei getrennte Lichtkreise im Haus
• Technik im Betrieb, in dem eine Kabelverbindung gefordert ist
• Installationen, in denen an der Wand ein gewöhnlicher Schalter bleiben soll

Wichtig vor dem Kauf

• Das Modul misst den Verbrauch nicht. Wenn Sie ihn brauchen, ist der Shelly Pro 2PM dafür da.
• Die Ströme gelten auf zwei Ebenen: 16 A je Kanal, in der Summe beider Kanäle jedoch höchstens 25 A.
• Ohne Neutralleiter arbeitet das Modul nicht.
• Induktive Lasten schließen Sie nur mit einem RC-Glied an. Das betrifft LED-Treiber, Transformatoren, Ventilatoren, Kühlgeräte und Klimageräte.
• Das Modul hat als einzige Schutzfunktion den Überhitzungsschutz.
• Gleichspannung schaltet das Modul nicht. Der Hersteller führt maximale Schaltspannung und Schaltstrom im Gleichstrombetrieb nicht auf, Steuerkreise von Kesseln und Toren mit 12 oder 24 V DC gehören daher nicht darüber.
• Das Modul unterstützt die Kommunikation über KNXnet/IP, was Integratoren mit vorhandenem KNX-Bus zugutekommt.
• Es gibt die Revisionen v.0 und v.1, maßgeblich sind die Werte der aktuellen Version v.1.
• Die Betriebstemperatur liegt bei -20 bis 40 °C, die relative Luftfeuchtigkeit bei 30 bis 70 %, die maximale Einsatzhöhe bei 2000 m.

Anschlussklemmen

Bezeichnung und Bedeutung der Klemmen stammen aus der Legende des Herstellers. Die letzte Spalte ist unsere Erläuterung.

Häufige Fragen

Was bedeutet potentialfreier Kontakt?
Der Ausgang ist nur ein geschlossener oder geöffneter Schalter ohne eigene Spannung. Die Spannung für den Kreis führen Sie selbst an die Eingänge I1 und I2.

Darf ich beide Kanäle gleichzeitig mit 16 A belasten?
Nein. Je Kanal sind es 16 A, die Summe beider darf 25 A nicht überschreiten.

Misst es den Verbrauch?
Nein. Diese Funktion hat der Shelly Pro 2PM.

Funktioniert es ohne Internet?
Ja. Im lokalen Netz läuft es auch ohne Internetverbindung und hat eine eingebettete Weboberfläche.

Kann er einen Motor oder ein Klimagerät schalten?
Ja, aber nur mit einem RC-Glied.

Welche Last geschaltet werden darf

Der Hersteller nennt drei Lastarten und stellt bei einer davon eine Bedingung. Die Aufstellung stammt vom Hersteller, die letzte Spalte ist unsere Erläuterung.
