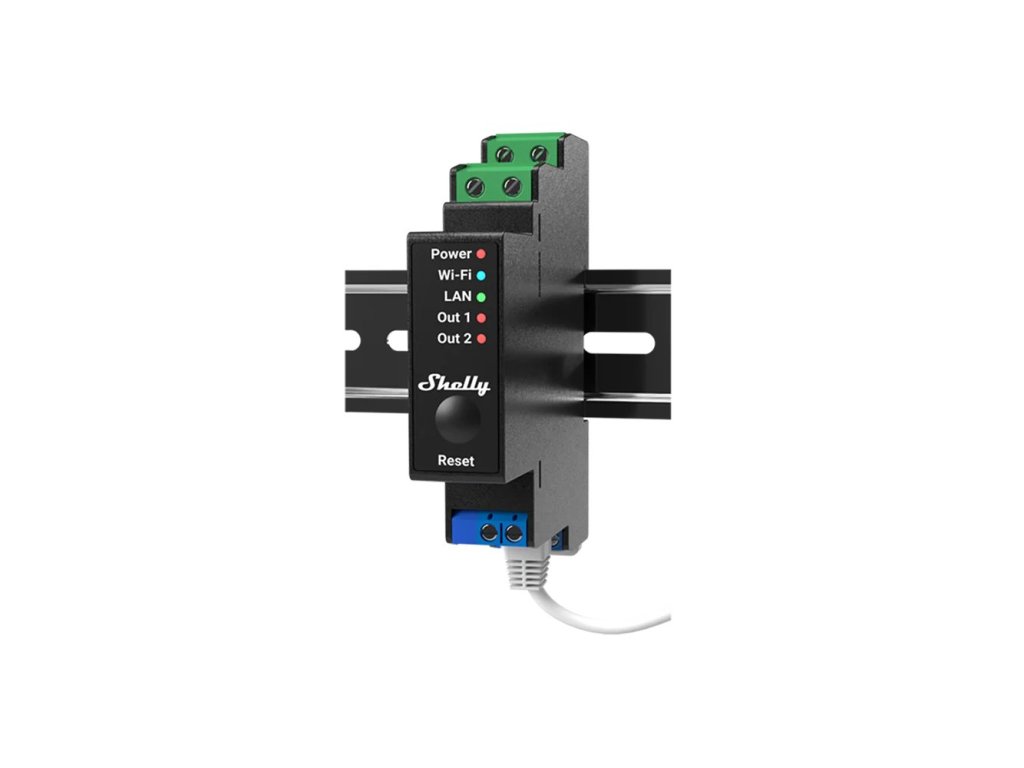

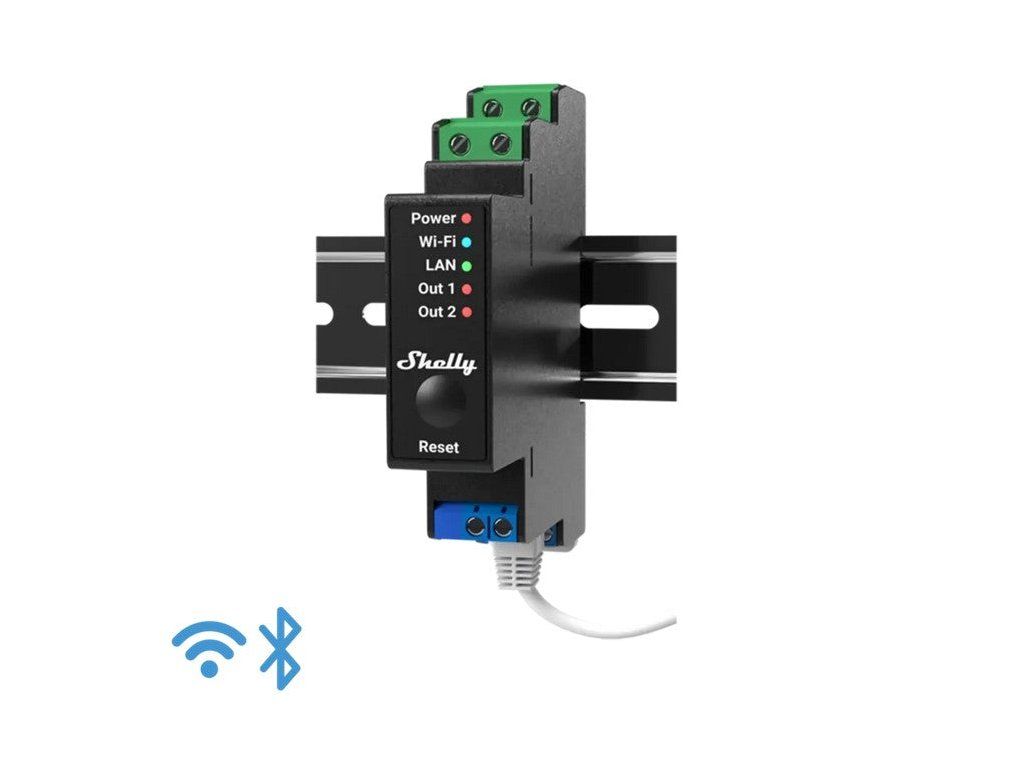

SHELLY Pro 2PM Schaltmodul für DIN-Schiene 2-Kanal mit Verbrauchsmessung und Rollladenmodus, WiFi, Bluetooth, LAN

Produktdetailbeschreibung

Schalten und dabei sehen, wie viel Strom der Kreis zieht. Shelly Pro 2PM ist ein zweikanaliges Modul für den Verteiler, das den Verbrauch beider Stromkreise erfasst und zusätzlich einen Rollladenmodus beherrscht. Ein Modul deckt damit zwei Leuchten oder einen Rollladen ab, je nach Einstellung.

Ist das etwas für Sie?

• Ja, wenn Sie bei zwei Stromkreisen den Verbrauch sehen wollen.
• Ja, wenn Sie einen Rollladen aus dem Verteiler steuern möchten.
• Nein, wenn Sie auf die Messung verzichten können. Dann genügt der Shelly Pro 2.
• Nein, wenn Sie dimmen wollen. Dafür ist die Reihe Pro Dimmer da.

Auf einen Blick

• zwei Relaisausgänge O1 und O2 mit eigenen Eingängen I1 und I2
• maximaler Schaltstrom AC 16 A je Kanal, insgesamt höchstens 25 A
• Spannungs- und Strommessung
• Rollladenmodus mit sieben Bedienkonfigurationen
• Schutz gegen Überhitzung, Überspannung, Überstrom und Überschreitung der zulässigen Leistung
• Wi-Fi 802.11 b/g/n, Bluetooth 4.2 und Ethernet über RJ45
• 19 mm Baubreite auf der DIN-Schiene, schwarze Ausführung
• Scripting, MQTT, zwanzig Zeitpläne und zwanzig Webhooks

Funktionen

Zwei Relais, zwei getrennte Stromkreise und dazu die Messung von Spannung und Strom. Entscheidend ist jedoch die zweite Betriebsart. Das Modul beherrscht die Rollladensteuerung und bietet sieben Eingangskonfigurationen, vom entkoppelten Betrieb über eine Taste oder einen Schalter bis zu zwei Tasten beziehungsweise zwei Schaltern und den Varianten mit Sicherheitsschalter. Sie wählen die Konfiguration danach, wie der Rollladen von der Wand aus bedient wird.

Steuerung und Kommunikation

Das Modul unterstützt Wi-Fi, Bluetooth und Ethernet über RJ45. Es lässt sich eigenständig im lokalen Wi-Fi-Netz betreiben oder über Cloud-Dienste steuern. Für die Bedienung und Einstellung gibt es eine eingebettete Weboberfläche. Es beherrscht MQTT, Scripting, zwanzig Zeitpläne und zwanzig Webhooks mit je fünf Adressen, CoAP unterstützt es nicht. An der Front sitzt eine Taste. Halten Sie sie fünf Sekunden gedrückt, um das Modul neu zu starten, oder zehn Sekunden für die Werkseinstellungen.

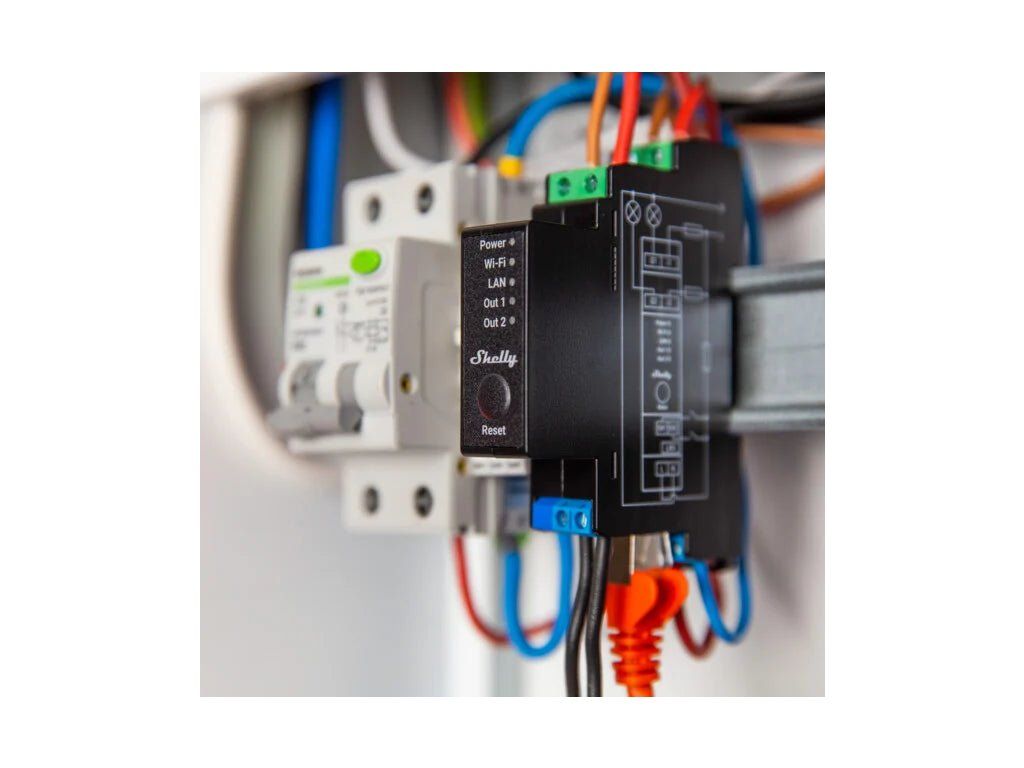

Montage und Anwendung

Die Versorgung liegt bei 110 bis 240 V AC, der Neutralleiter wird benötigt und die Eigenleistungsaufnahme liegt unter 3 W.

• grüne Steckverbinder, Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge
• blaue Steckverbinder, Leiter von 0,5 bis 1,5 mm² mit 5 bis 6 mm Abisolierlänge
• maximales Anzugsmoment 0,4 Nm
• die Relaiseingänge I1 und I2 werden getrennt von den Ausgängen O1 und O2 herangeführt
• das LAN-Kabel nur bei ausgeschalteter Stromversorgung ein- oder ausstecken
• der Stecker des LAN-Kabels darf an den berührten Stellen keine metallischen Teile haben

Ausstattung

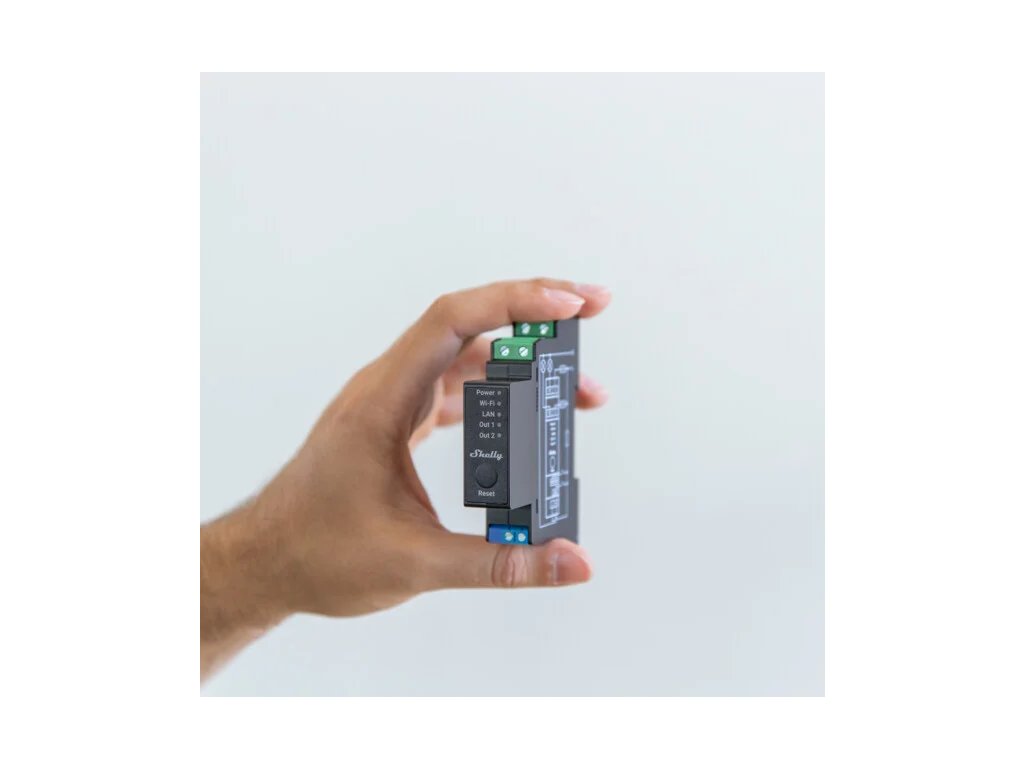

Ein schwarzes Gehäuse für die Hutschiene, 19 mm breit, 94 mm hoch und 69 mm tief. Die Klemmen gibt es in zwei Größen, die grünen Steckverbinder nehmen einen stärkeren Leiter auf als die blauen.

• Zwei Relaisausgänge O1 und O2 mit eigenen Eingängen I1 und I2.
• Zwei Steuereingänge SW1 und SW2 für Schalter oder Taster. Im Rollladenbetrieb ergeben sich daraus sieben verschiedene Bedienkonfigurationen.
• Voltmeter und Amperemeter für Wechselstrom sowie ein interner Temperatursensor.
• Vier Schutzfunktionen gegen Überhitzung, Überspannung, Überstrom und Überlast.
• RJ45-Anschluss für ein kabelgebundenes Netz neben Wi-Fi und Bluetooth.
• Schnittstelle für ein Zusatzmodul. ⛔ Bei eingeschalteter Versorgung liegt daran Netzspannung an.
• Grüne Steckverbinder für 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge und blaue für 0,5 bis 1,5 mm² mit 5 bis 6 mm, Anzugsmoment 0,4 Nm.
• Eine Taste und fünf Anzeigen für Versorgung, Netzzustand, LAN und getrennt für beide Ausgänge.

Was Sie noch brauchen

• 19 mm Platz auf der Hutschiene. Das ist etwas mehr als eine übliche Teilungseinheit, obwohl es zwei Kanäle sind.
• Einen Neutralleiter. Der Hersteller gibt an, dass das Modul ohne ihn nicht arbeitet.
• Eine aufgeteilte Last. Je Kanal sind 16 A zulässig, beide Kanäle zusammen jedoch höchstens 25 A. Bei Rollläden ist das unkritisch, bei zwei Heizkreisen nicht.
• Ein RC-Glied bei induktiver Last. Der Hersteller lässt sie nur damit zu, betroffen sind LED-Treiber, Transformatoren, Ventilatoren, Kühlgeräte und Klimageräte.
• Eine Entscheidung über die Betriebsart. Das Modul arbeitet entweder als zwei unabhängige Relais oder als Rollladenantrieb. Danach richtet sich die Wahl einer der sieben Bedienkonfigurationen.
• Leiter in zwei Querschnitten und einen Schraubendreher für 0,4 Nm.
• Ein LAN-Kabel oder Wi-Fi mit 2,4 GHz. Das Kabel wird nur im spannungsfreien Zustand gesteckt und darf an den Griffstellen keinen metallischen Stecker haben.
• Eine Elektrofachkraft. Der Anschluss in der Verteilung gehört einer Fachkraft.
• Eine Umgebung im Innenraum. -20 bis 40 °C, Feuchte 30 bis 70 % RH, bis 2000 m.
• Das Wissen, dass Gleichspannung nicht geschaltet wird. Der Hersteller führt für den Gleichstrombetrieb weder Spannung noch Strom auf.

Einsatzbereiche

• Rollläden oder Jalousien, gesteuert aus dem Verteiler
• zwei Stromkreise, deren Verbrauch Sie verfolgen wollen
• Boiler oder Heizgerät mit Überblick über den Verbrauch
• Betrieb, in dem der Verbrauch einzelner Stromkreise verfolgt wird
• Installationen mit fester Verkabelung, in denen man sich nicht auf Wi-Fi verlässt

Wichtig vor dem Kauf

• Die Ströme gelten auf zwei Ebenen: 16 A je Kanal, in der Summe beider höchstens 25 A.
• Der Neutralleiter ist zwingend erforderlich.
• Induktive Lasten schließen Sie stets mit einem RC-Glied an. Das betrifft LED-Treiber, Transformatoren, Ventilatoren, Kühlgeräte und Klimageräte.
• Im Rollladenmodus werden beide Relais zur Steuerung eines Antriebs verwendet. Zwei unabhängige Stromkreise und gleichzeitig ein Rollladen sind damit nicht möglich.
• Das Modul gibt es in den Revisionen v.0 und v.1, es gelten die Werte der Version v.1.
• Die Betriebstemperatur liegt bei -20 bis 40 °C, die relative Luftfeuchtigkeit bei 30 bis 70 %, die maximale Einsatzhöhe bei 2000 m.

Anschlussklemmen

Die Bezeichnung der Klemmen stammt aus der Legende des Herstellers. Die letzte Spalte ist unsere Erläuterung.

Häufige Fragen

Worin liegt der Unterschied zum Shelly Pro 2?
In Messung und Schutzfunktionen. Der Pro 2PM misst Spannung und Strom und verfügt über vier Schutzfunktionen, der Pro 2 nur über den Überhitzungsschutz.

Steuert er einen Rollladen?
Ja, er hat einen Rollladenmodus und sieben Bedienkonfigurationen, auch solche mit Sicherheitsschalter.

Darf ich beide Kanäle mit 16 A belasten?
Nein. Je Kanal sind es 16 A, in der Summe höchstens 25 A.

Funktioniert er ohne Internet?
Ja, er arbeitet eigenständig im lokalen Netz und verfügt über eine eingebettete Weboberfläche.

Braucht er einen Neutralleiter?
Ja, ohne Neutralleiter funktioniert er nicht.

Sieben Bedienkonfigurationen für den Rollladen

Im Rollladenbetrieb nennt der Hersteller sieben Arten, wie die Bedienung an SW1 und SW2 angeschlossen wird. Die Aufstellung stammt vom Hersteller, die letzte Spalte ist unsere Erläuterung.
