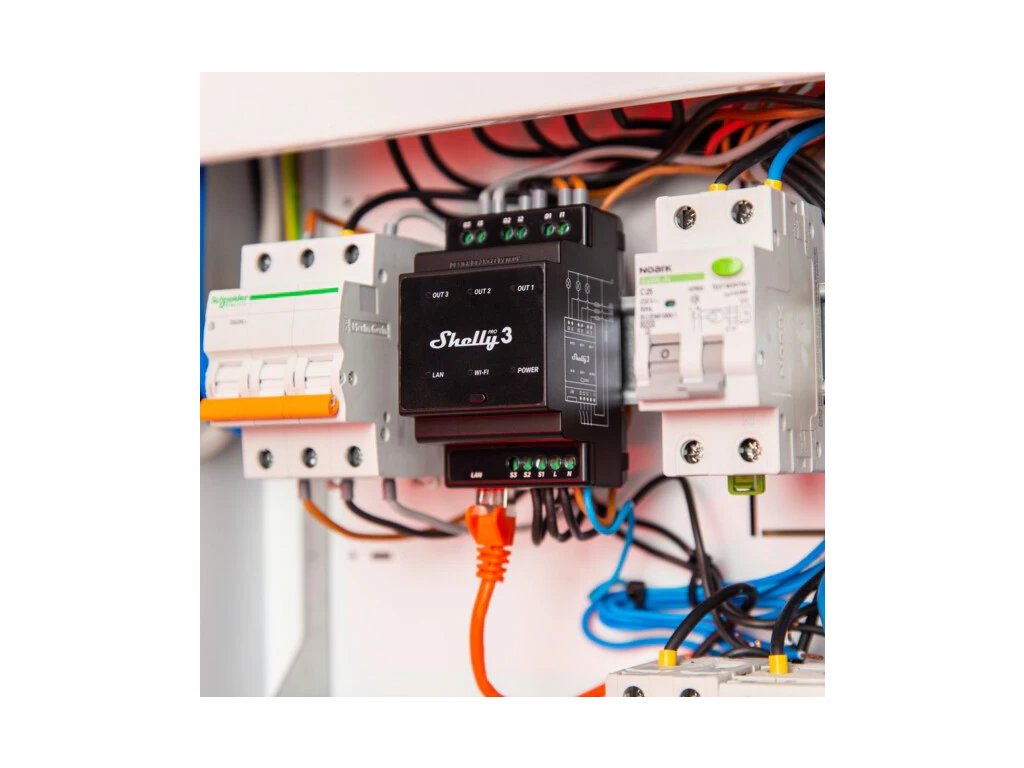

SHELLY Pro 3 Schaltmodul für DIN-Schiene 3-Kanal mit potentialfreien Kontakten für Drehstromkreise, WiFi, Bluetooth, LAN

Produktdetailbeschreibung

Drei Stromkreise, drei unabhängige Relais und potentialfreie Kontakte. Shelly Pro 3 ist ein Modul für den Verteiler, das drei völlig unabhängige Stromkreise, auch dreiphasige, schalten kann. Versorgt wird es aus einer Phase, schalten darf es jedoch andere.

Ist das etwas für Sie?

• Ja, wenn Sie drei Stromkreise oder eine Drehstromlast schalten.
• Ja, wenn Sie das Modul per Kabel anbinden und sich nicht allein auf Wi-Fi verlassen wollen.
• Nein, wenn Sie den Verbrauch kennen wollen. Dieses Modul misst ihn nicht.
• Achtung bei den Namen. Der Shelly Pro 3EM ist ein Energiezähler und kein Schaltmodul.

Auf einen Blick

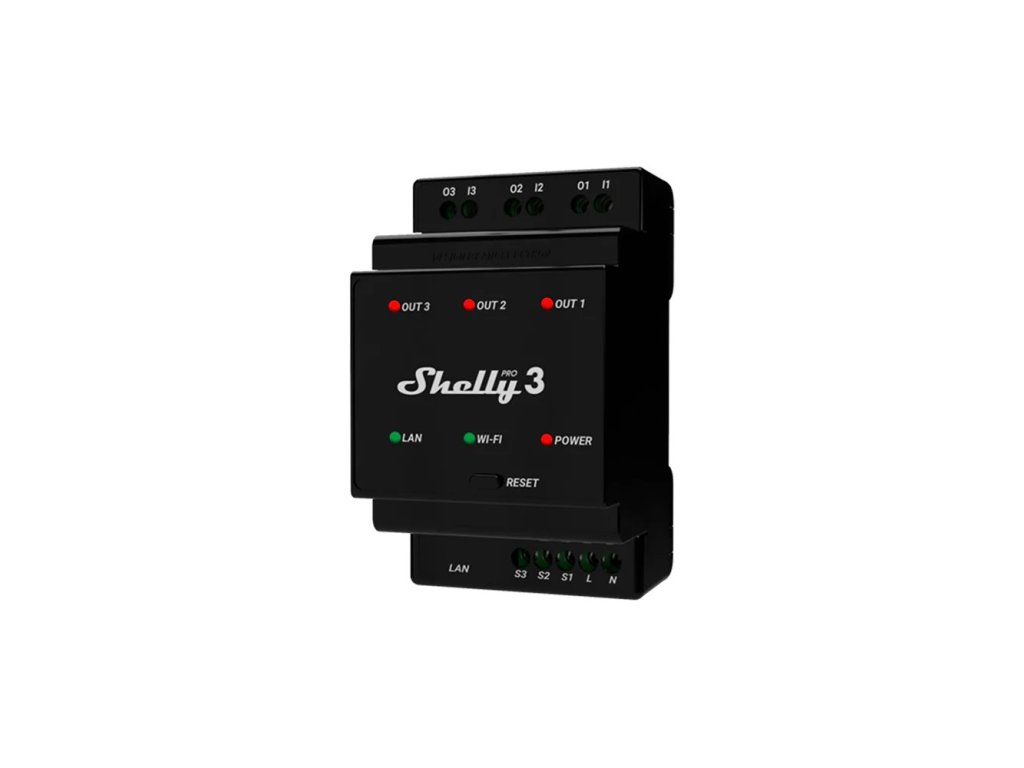

• drei Relaisausgänge O1, O2 und O3 mit potentialfreien Kontakten
• drei eigene Relaiseingänge I1, I2 und I3
• maximaler Schaltstrom 16 A je Kanal, insgesamt höchstens 48 A
• maximale Schaltspannung 240 V AC oder 30 V DC
• drei Eingänge S1, S2 und S3 für Schalter oder Taster
• Wi-Fi 802.11 b/g/n, Bluetooth 4.2 und Ethernet über RJ45
• Maße 96 x 53 x 59 mm mit einer Toleranz von ±0,5 mm, schwarze Ausführung, Montage auf der Hutschiene
• Scripting, MQTT, zwanzig Zeitpläne und zwanzig Webhooks

Funktionen

Es schaltet drei Stromkreise, die nichts miteinander zu tun haben müssen. Jeder Kanal hat einen eigenen Ein- und Ausgang, Sie können also ohne Weiteres drei verschiedene Phasen heranführen. Der potentialfreie Kontakt bedeutet, dass das Modul dem geschalteten Kreis keine eigene Versorgung zuführt, es trennt oder verbindet ihn lediglich. Interessant ist auch das Schalten von Gleichstromkreisen: bis 30 V DC bei denselben Strömen wie bei Wechselspannung. Beim Shelly Pro 2 ist das Schalten von Gleichspannung dagegen nicht verfügbar.

Steuerung und Kommunikation

Das Modul unterstützt Wi-Fi, Bluetooth und Ethernet über RJ45. Der Betrieb ist eigenständig im lokalen Wi-Fi-Netz oder über Cloud-Dienste möglich, bedient und eingestellt wird das Modul über eine eingebettete Weboberfläche. Es beherrscht MQTT und Scripting, zwanzig Zeitpläne und zwanzig Webhooks mit je fünf Adressen, CoAP unterstützt es nicht. Es lässt sich mit Google, Samsung SmartThings und Alexa verbinden. An der Front sitzt eine Taste. Halten Sie sie fünf Sekunden gedrückt, um das Modul neu zu starten, oder zehn Sekunden für die Werkseinstellungen. Die Leuchtdioden zeigen Versorgung, Wi-Fi-Status, LAN-Verbindung und getrennt das Schließen jedes der drei Ausgänge.

Montage und Anwendung

Die Versorgung des Moduls liegt bei 110 bis 240 V AC, und der Neutralleiter wird benötigt. Die Eigenleistungsaufnahme liegt unter 3 W. Das Modul ist 53 mm breit.

• die Klemmen nehmen Leiter von 0,5 bis 2,5 mm² auf
• Abisolierlänge 6 bis 7 mm
• maximales Anzugsmoment 0,4 Nm
• das LAN-Kabel nur bei ausgeschalteter Stromversorgung ein- oder ausstecken
• der Stecker des LAN-Kabels darf an den berührten Stellen keine metallischen Teile haben

Ausstattung

Im Gerät arbeitet ein Prozessor ESP32-D0WDQ6 mit 8 MB Flash-Speicher. Der Funkteil sendet im Band von 2401 bis 2495 MHz mit einer Leistung unter 20 dBm. Für Wi-Fi nennt der Hersteller im Gebäude rund 30 m und im Freien 50 m, für Bluetooth 4.2 rund 10 m im Gebäude und 30 m im Freien. Die tatsächliche Reichweite hängt stets von den örtlichen Gegebenheiten ab, eine Planung lässt sich darauf nicht stützen.

• drei Relaisausgänge O1, O2 und O3, jeder mit eigenem Relaiseingang I1, I2 oder I3
• drei Eingänge S1, S2 und S3 für Schalter oder Taster, jeder einzeln einstellbar
• eine RJ45-Buchse für das Kabelnetz, das parallel zum Wi-Fi-Netz läuft
• eine Taste an der Frontblende, fünf Sekunden halten startet neu, zehn Sekunden setzen auf Werkszustand zurück
• Leuchtanzeigen für Versorgung, Wi-Fi, LAN und für jeden der drei Ausgänge einzeln
• ein interner Temperatursensor und ein Schutz gegen Überhitzung
• zwanzig Zeitpläne, zwanzig Webhooks mit je fünf Adressen, Scripting und MQTT
• Eingangsbetrieb als Schalter, als Taster oder abgetrennt, wobei der Schalter den Ausgang nicht steuert

In der Weboberfläche legen Sie für jeden Ausgang fest, was nach der Rückkehr der Versorgung geschehen soll. Zur Wahl stehen Einschalten, Ausschalten, den letzten Zustand wiederherstellen, den Zustand des Eingangs übernehmen oder der aktuellen Schalterstellung folgen. Dazu kommen Zeitgeber für das selbsttätige Ein- und Ausschalten nach einer vorgegebenen Anzahl Sekunden sowie Wochenpläne und erweiterte Zeitpläne, die die Cron-Schreibweise bis hinunter zur Sekunde nutzen. Jedem Ausgang lässt sich eine Geräteart zuordnen, was übergeordnete Systeme bei der Darstellung verwerten.

Was Sie noch brauchen

• Einen Neutralleiter im Verteiler. Der Hersteller gibt an, dass das Gerät ohne ihn nicht auskommt. Versorgt wird es über die Klemmen L und N.
• Ein RC-Glied für jede induktive Last. Das betrifft LED-Netzteile, Transformatoren, Lüfter, Kühlgeräte und Klimageräte. Ohne dieses Glied lässt der Hersteller induktive Lasten nicht zu.
• Ein Netzwerkkabel mit nichtmetallischem Stecker. Der Stecker darf an der Griffstelle kein blankes Metall zeigen.
• Einen spannungsfreien Zustand beim Umgang mit dem Netzwerkkabel. Der Hersteller führt das als Warnhinweis, nicht als Empfehlung.
• Einen Schraubendreher und ein Moment von 0,4 Nm. Mehr verträgt die Klemme nicht, weniger führt zu Übergangswiderstand und Wärme.
• Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge. Ein stärkerer Leiter passt nicht in die Klemme.
• Platz auf der Hutschiene mit 53 mm Baubreite. Das Gerät ist 96 mm hoch und 59 mm tief, die Toleranz beträgt ±0,5 mm.
• Einen Einbauort im Innenraum. Temperatur -20 bis 40 °C, Luftfeuchte 30 bis 70 %, Höhe bis 2000 m.

Einsatzbereiche

• Drehstromlast, aus einem Modul geschaltet
• drei unabhängige Stromkreise in Werkstatt oder Betrieb
• Ansteuerung von Technik über einen potentialfreien Eingang
• Gleichstromkreise bis 30 V, etwa für Signalisierung
• Verteiler mit fester Verkabelung, in dem man sich nicht auf Wi-Fi verlässt

Wichtig vor dem Kauf

• Das Modul misst den Verbrauch nicht. Es hat lediglich einen internen Temperatursensor.
• Die Ströme gelten auf zwei Ebenen: 16 A je Kanal, in der Summe aller drei höchstens 48 A.
• Ohne Neutralleiter lässt sich das Modul nicht betreiben.
• Das Schalten von Gleichspannung ist auf 30 V begrenzt. Höhere Gleichspannung darf das Modul nicht schalten.
• Induktive Lasten sind nur mit einem RC-Glied zulässig. Das betrifft LED-Treiber, Transformatoren, Ventilatoren, Kühlgeräte und Klimageräte.
• In der Parametertabelle nennt der Hersteller als einzige Schutzfunktion den Überhitzungsschutz. Einstellbare Schutzfunktionen bietet die Weboberfläche nicht.
• Das Modul belegt 53 mm auf der Schiene.

Anschlussklemmen

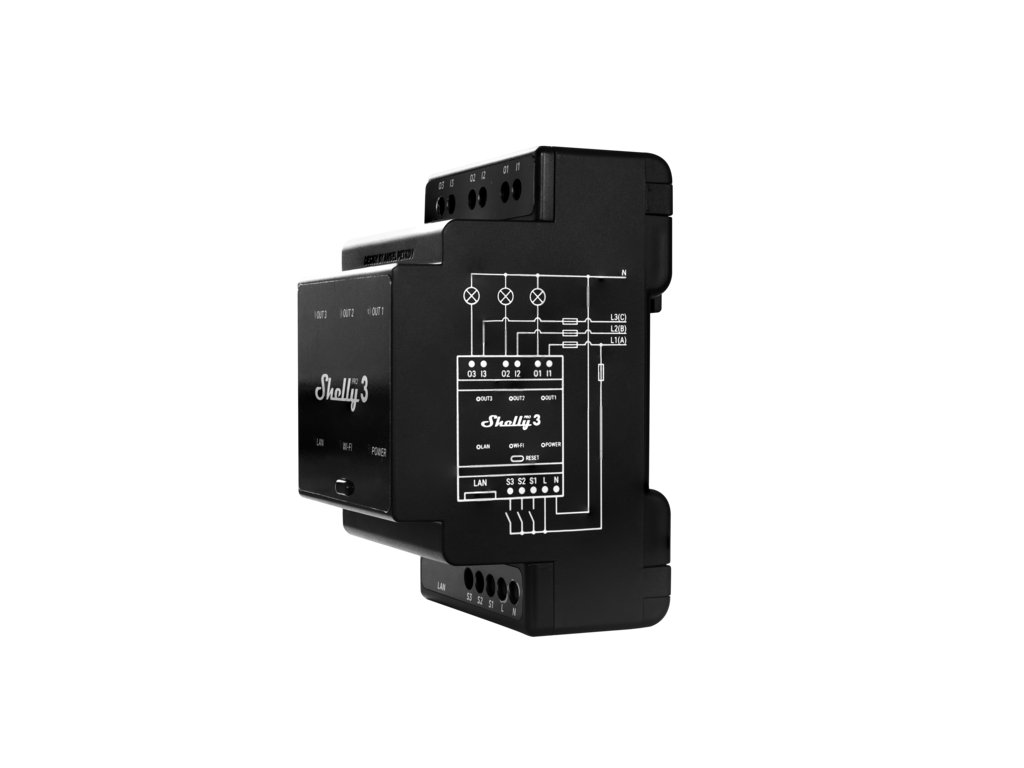

Die Kontakte sind potentialfrei, Eingang und Ausgang jedes Kanals sind also von der Versorgung des Geräts getrennt. Auf die drei Kanäle lassen sich drei verschiedene Außenleiter führen. Die Klemmen nehmen Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge auf und werden mit höchstens 0,4 Nm angezogen.

Häufige Fragen

Schafft es einen Drehstromverbraucher?
Ja, es schaltet drei völlig unabhängige Stromkreise, auch dreiphasige.

Darf jeder Kanal 16 A führen?
Je Kanal ja, die Summe aller drei darf jedoch 48 A nicht überschreiten.

Schaltet es auch Gleichspannung?
Ja, bis 30 V DC, und zwar bei denselben Strömen wie bei Wechselspannung.

Misst es den Verbrauch?
Nein. Für die Messung ist die Reihe Shelly Pro 3EM da, das ist jedoch ein anderer Gerätetyp.

Wie viel Platz braucht es?
Die Maße betragen 96 x 53 x 59 mm, auf der Schiene rechnen Sie also mit 53 mm.

Was welche Leuchtanzeige meldet

Ein Blick auf die Anzeigen lohnt sich, bevor der Verteiler geschlossen wird. Gelb beim Wi-Fi ist der häufigste Zustand nach der Montage und bedeutet, dass das Gerät zwar im Netz hängt, nach außen aber nicht durchkommt.
