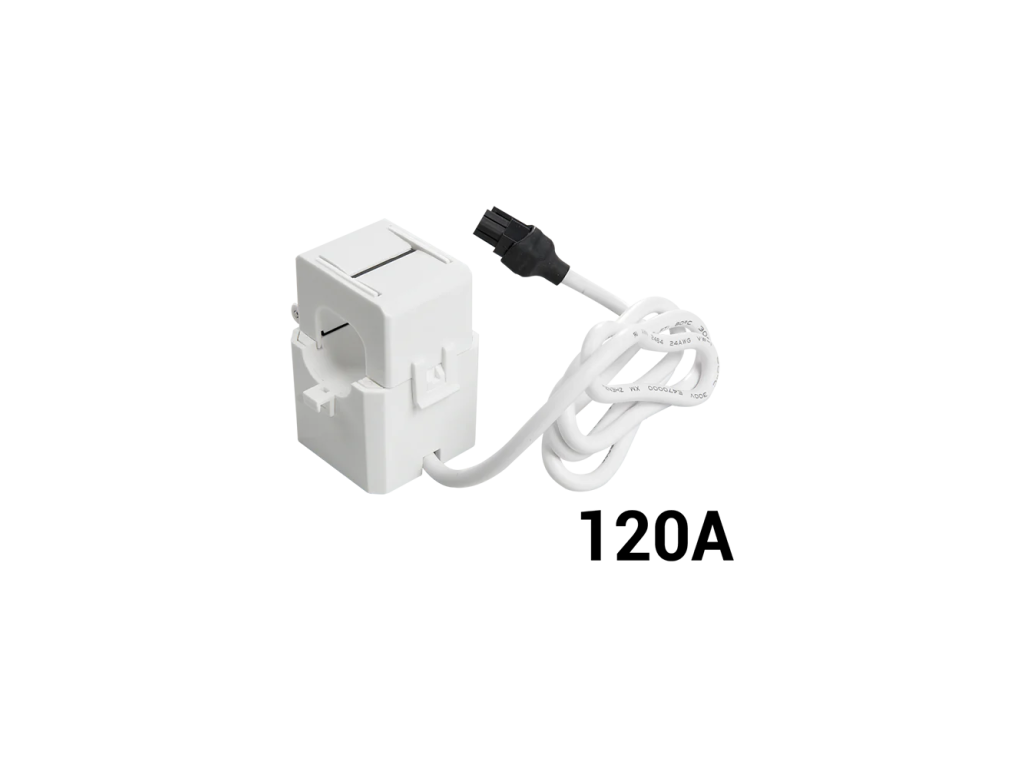

SHELLY CT 120A Geteilter Stromwandler für den Zähler Shelly Pro 3EM, Öffnung 15 mm, Kabel 650 mm, weiß

Produktdetailbeschreibung

Der Zähler Shelly Pro 3EM erfasst den Strom nicht selbst, dafür braucht er einen Wandler. CT 120A ist ein geteilter Stromwandler, der aufgeklappt, um den Leiter gelegt und wieder eingerastet wird. Der Leiter bleibt dabei ununterbrochen.

Ist das etwas für Sie?

• Ja, wenn Sie eine Messung mit dem Modul Shelly Pro 3EM aufbauen oder ergänzen.
• Ja, wenn die Phase bis 120 A führt.
• Ja, wenn Sie den Leiter nicht auftrennen wollen. Der Kern ist geteilt und wird um den bereits angeschlossenen Leiter gelegt.
• Ja, wenn Sie Ersatz für einen beschädigten oder verlorenen Wandler brauchen.
• Nein, wenn Sie einen älteren Shelly EM oder 3EM haben. Für diese ist eine andere Zange mit 17 mm Öffnung und anderem Kabelabschluss vorgesehen.
• Nein, wenn Ihr Leiter stärker als 15 mm ist. Dann passt er nicht durch die Öffnung.
• Nein, wenn der Wandler weiter als 650 mm vom Zähler sitzen soll. So lang ist das Kabel.

Auf einen Blick

• geteilte Bauform, Montage ohne Auftrennen des Leiters
• Befestigung durch Einrasten, ohne Schrauben
• Nennprimärstrom 120 A
• Übersetzungsverhältnis 3000 zu 1
• Öffnung für Leiter mit 15 mm Durchmesser
• 650 mm langes Kabel mit zweipoligem Steckverbinder MX3.0-2x1Y
• Ferritkern, Kunststoffgehäuse in Weiß
• Hochspannungsschutz der Sekundärwicklung
• elektrische Festigkeit 3000 V AC über 60 Sekunden

Funktionen

Der Wandler setzt den Strom im gemessenen Leiter in ein kleines Messsignal mit einem Nennübersetzungsverhältnis von 3000 zu 1 um und führt es dem Zähler zu. Der geteilte Kern bedeutet, dass sich das Gehäuse wie eine Zange öffnen und um einen bereits angeschlossenen Leiter legen lässt, der Kreis muss also nicht aufgetrennt werden. Der Wandler wird durch Einrasten befestigt, ganz ohne Schrauben. Die Sekundärwicklung ist gegen Hochspannung geschützt, die elektrische Festigkeit beträgt 3000 V AC für die Dauer einer Minute.

Steuerung und Kommunikation

Der Wandler ist ein passives Teil ohne Elektronik und ohne Versorgung. Er wird nicht eingerichtet und sendet selbst nichts ins Netz. Das Messsignal läuft über den zweipoligen Steckverbinder MX3.0-2x1Y zum Zähler Shelly Pro 3EM, und erst dieser wertet die Werte aus und gibt sie weiter. Einrichtung und Kommunikation bleiben damit beim Zähler.

Montage und Anwendung

Der Wandler wird um einen Außenleiter mit höchstens 15 mm Durchmesser gelegt und über einen zweipoligen Steckverbinder vom Typ MX3.0-2x1Y an den Zähler Shelly Pro 3EM angeschlossen. Bei der Montage zählen diese Angaben:

• Öffnung für den Leiter mit 15 mm Durchmesser
• Kabel von 650 mm, also der Abstand des Wandlers vom Zähler
• Gehäuse 45 x 40 x 36 mm ohne Kabel, Gewicht mit Kabel 75 g
• Betriebsbedingungen -10 bis 50 °C und 0 bis 80 % RH

Arbeiten an der gemessenen Leitung sind einer entsprechend qualifizierten Elektrofachkraft vorbehalten.

Ausstattung

An der Zange gibt es nichts einzustellen. Es entscheiden ihre Mechanik und der Kabelabschluss.

• Geteilter Ferritkern. Er öffnet sich wie eine Zange und rastet auf dem bereits angeschlossenen Leiter ein.
• Befestigung durch Einrasten. Ohne Schrauben, so lässt sie sich auch im engen Verteiler mit einer Hand setzen.
• Übersetzungsverhältnis 3000 zu 1. Der Zähler erhält ein Signal proportional zum Strom im gemessenen Leiter.
• Kabel von 650 mm mit Stecker MX3.0-2x1Y. Zweipolig, passt unmittelbar an den Shelly Pro 3EM.
• Schutz der Sekundärwicklung gegen Hochspannung und eine Spannungsfestigkeit von 3000 V Wechselspannung über 60 Sekunden.
• Weißes Kunststoffgehäuse, 45 x 40 x 36 mm. Das Gewicht mit Kabel beträgt 75 g.

Was Sie noch brauchen

• Einen Zähler Shelly Pro 3EM. Die Zange misst nicht selbst und passt nirgends sonst, der Stecker ist auf diesen Zähler ausgelegt.
• Den gemessenen Durchmesser des Außenleiters. Die Öffnung beträgt 15 mm, ein stärkerer Leiter passt nicht hinein.
• Einen Weg von höchstens 650 mm zum Zähler. Das Kabel wird nicht verlängert, es ist fest konfektioniert.
• So viele Zangen, wie Sie Phasen messen. Der Pro 3EM ist dreiphasig, die genaue Zahl nennt die Dokumentation des Zählers.
• Eine freigeschaltete Leitung und elektrotechnische Qualifikation. Der Leiter wird zwar nicht getrennt, gearbeitet wird dennoch im spannungsfreien Zustand.

Einsatzbereiche

• Messung einer Phase in einer Installation mit dem Zähler Shelly Pro 3EM
• Ersatz für einen beschädigten oder verlorenen Wandler
• Verteiler, in dem der Leiter außerhalb der Reichweite eines kürzeren Kabels liegt
• Installationen mit stärkerem Leiter, der in eine kleinere Öffnung nicht passt
• Verteiler, in dem der Wandler weiter entfernt vom Zähler sitzen muss

Wichtig vor dem Kauf

• Der Wandler ist für den Zähler Shelly Pro 3EM vorgesehen. Für die älteren Modelle Shelly EM und 3EM ist er nicht gedacht.
• Die Öffnung hat 15 mm Durchmesser. Ein stärkerer Leiter passt nicht hindurch.
• Der Nennprimärstrom beträgt 120 A.
• Das Kabel misst 650 mm und bestimmt damit den Abstand zum Zähler.
• Die Betriebstemperatur liegt bei -10 bis 50 °C.
• Zulässig ist eine Luftfeuchte von 0 bis 80 % RH.

Maße und Messbereich

Fünf Zahlen entscheiden, ob die Zange in Ihrer Anlage passt.

Die Betriebsbedingungen liegen bei -10 bis 50 °C und 0 bis 80 % RH. Die Zange wird auf einen einzelnen Außenleiter gesetzt, nicht auf das ganze Kabel.

Häufige Fragen

Zu welchem Zähler gehört er?
Es ist ein Stromwandler für den Zähler Shelly Pro 3EM.

Muss der Leiter dafür aufgetrennt werden?
Nein. Der Kern ist geteilt, der Wandler wird geöffnet und um den bereits angeschlossenen Leiter gelegt.

Wie stark darf der Leiter sein?
Die Öffnung hat 15 mm Durchmesser.

Wie weit vom Zähler darf er sitzen?
Das Kabel misst 650 mm.

Passt er auch an einen älteren Shelly EM?
Dieser hat eine eigene Zange mit 17 mm Öffnung und anderem Kabelabschluss. Dieser Wandler ist für den Pro 3EM.

Diese Zange oder die für Shelly EM?

Beide heißen 120A Current Transformer und beide schaffen 120 A. Austauschbar sind sie trotzdem nicht.

Maßgeblich ist die EAN auf der Verpackung, nicht der Name und nicht das Aussehen. Die Zange für den Pro 3EM passt nicht an einen älteren Shelly EM und umgekehrt.
