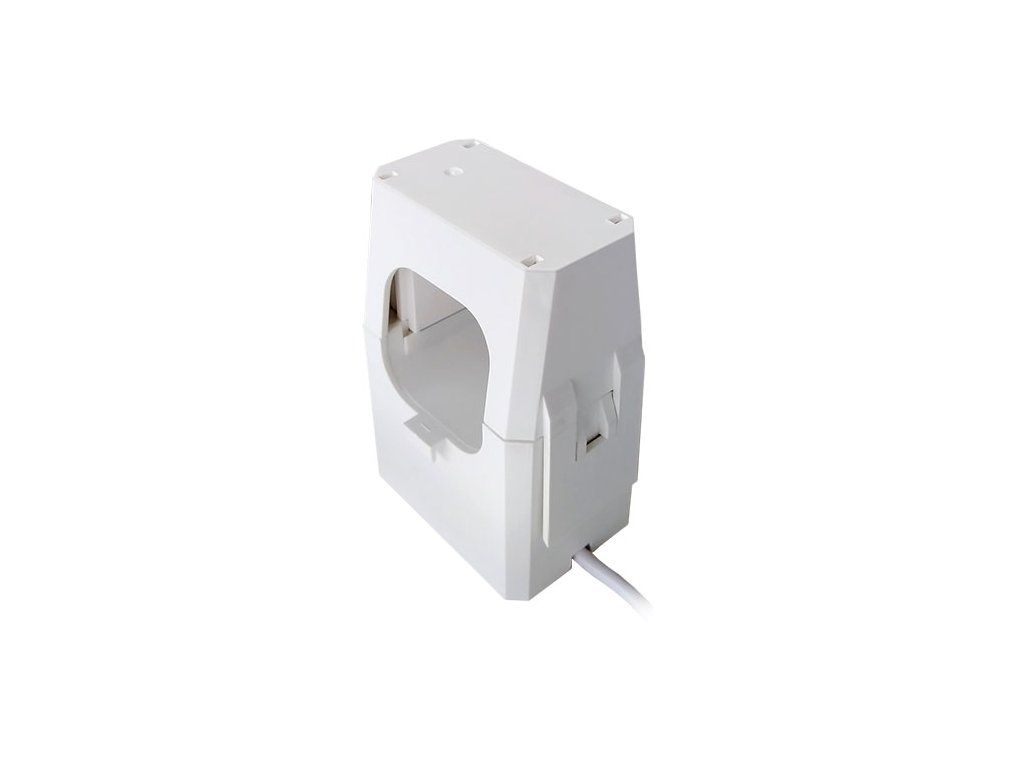

SHELLY CT 400A Klappstromwandler 400 A für Shelly Pro 3EM-400 mit einer Öffnung von 35 mm, weiß

Produktdetailbeschreibung

Für Ströme im Bereich von Hunderten Ampere kommt ein Klappstromwandler zum Einsatz, der den Leiter umschließt und den Strom im Verhältnis 3000 zu 1 auf einen Wert umsetzt, mit dem der Zähler arbeiten kann. Der Shelly CT 400A ist genau so ein Teil und trägt die Bezeichnung CT315.

Ist das etwas für Sie?

• Ja, wenn Sie einen Zähler Shelly Pro 3EM-400 haben und Stromwandler montieren.
• Ja, wenn Sie einen Kreis messen, dessen Nennstrom mehrere hundert Ampere erreicht.
• Ja, wenn Sie den Kreis nicht auftrennen wollen. Der Kern ist geteilt und wird um den Leiter gelegt.
• Ja, wenn Sie einen weiteren Eingang des Zählers bestücken. Der Pro 3EM-400 hat vier.
• Nein, wenn Sie einen anderen Zähler haben. Prüfen Sie die Kompatibilität vor dem Kauf.
• Nein, wenn Ihr Leiter stärker als 35 mm ist. Dann passt er nicht durch die Öffnung.
• Nein, wenn Ihr Zähler einen anderen Anschluss als den zweipoligen MX3.0-2x1Y hat.

Auf einen Blick

• Nennprimärstrom 400 A
• Übersetzungsverhältnis 3000 zu 1
• Leiteröffnung mit 35 mm Durchmesser
• geteilter Ferritkern, wird ohne Unterbrechung des Stromkreises angelegt
• Befestigung durch Aufrasten, ohne Schrauben
• Abmessungen 84 x 54 x 48 mm ohne Kabel, Gewicht 290 g mit Kabel
• Kabel 650 mm mit zweipoligem Stecker MX3.0-2x1Y
• Spannungsfestigkeit 3000 V AC für 60 Sekunden

Funktionen

Er setzt den großen Primärstrom im festen Verhältnis 3000 zu 1 auf einen kleinen Sekundärstrom um. Ausgewertet wird dabei nichts, der Kern besteht aus Ferrit. Den Messwert verarbeitet erst der Zähler Pro 3EM-400, für den der Wandler bestimmt ist.

Steuerung und Kommunikation

Der Wandler ist ein passives Teil ohne Elektronik und ohne Versorgung. Er wird nicht eingerichtet und sendet selbst nichts ins Netz. Das Messsignal läuft über das Kabel mit dem zweipoligen Steckverbinder MX3.0-2x1Y zum Zähler Shelly Pro 3EM-400, und erst dieser wertet die Werte aus und gibt sie weiter. Einrichtung und Kommunikation bleiben beim Zähler.

Montage und Anwendung

Der Kern wird geöffnet, um den zu messenden Leiter gelegt und eingerastet. Die Befestigung erfolgt durch Aufrasten, ohne Schrauben. Der Stecker am Kabelende kommt an den Eingang des Zählers. Bei der Montage zählen diese Angaben:

• Öffnung für den Leiter mit 35 mm Durchmesser
• Kabel von 650 mm mit dem Steckverbinder MX3.0-2x1Y
• Gehäuse 84 x 54 x 48 mm ohne Kabel, Gewicht mit Kabel 290 g
• Betriebsbereich -10 bis 50 °C bei 0 bis 80 % RH

Lassen Sie die Installation im Verteiler von einer Elektrofachkraft durchführen.

Ausstattung

Es ist ein Bauteil ohne Display, ohne Taste und ohne Stromversorgung. Es entscheiden seine Mechanik und der Kabelabschluss.

• Geteilter Ferritkern. Er öffnet sich und wird auf den bereits angeschlossenen Leiter gesetzt, der Stromkreis muss nicht getrennt werden.
• Befestigung durch Einrasten. Ohne Schrauben, auch im belegten Verteiler mit einer Hand zu setzen.
• Übersetzungsverhältnis 3000 zu 1. Aus 400 A primär wird ein Wert, mit dem der Zähler arbeiten kann.
• Öffnung von 35 mm. Auch ein Hausanschlussleiter passt hindurch, für den kleinere Zangen nicht reichen.
• Kabel von 650 mm mit Stecker MX3.0-2x1Y. Zweipolig, passt unmittelbar an den Zählereingang.
• Spannungsfestigkeit 3000 V Wechselspannung über 60 Sekunden. Die Isolation zwischen gemessener Leitung und Messseite.

Was Sie noch brauchen

• Einen Zähler Shelly Pro 3EM-400. Der Wandler misst nicht selbst, bei anderen Zählern ist die Eignung vorab zu prüfen.
• So viele Stück, wie Sie Eingänge belegen. Der Pro 3EM-400 hat vier Eingänge, drei für die Phasen und einen für den Neutralleiter.
• Das gemessene Außenmaß des Leiters. Die Öffnung beträgt 35 mm, ein stärkerer Leiter passt nicht hindurch.
• Einen Weg von höchstens 650 mm zum Zähler. Das Kabel ist fest konfektioniert und wird nicht verlängert.
• Platz für den Körper von 84 x 54 x 48 mm. Mit 290 g ist das ein Bauteil, das im Verteiler Raum beansprucht.
• Eine freigeschaltete Leitung und elektrotechnische Qualifikation. Bei Strömen im Hunderter-Ampere-Bereich gilt das doppelt.

Einsatzbereiche

• Bestückung eines Eingangs am Zähler Shelly Pro 3EM-400
• Ergänzung weiterer Eingänge desselben Zählers, der vier Eingänge hat
• Kreise, deren Nennstrom im Bereich von Hunderten Ampere liegt
• Ersatz eines Wandlers in einer Anlage mit Pro 3EM-400

Wichtig vor dem Kauf

• Er ist für den Zähler Shelly Pro 3EM-400 bestimmt. Prüfen Sie bei anderen Zählern die Kompatibilität vor dem Kauf.
• Ein Stück bedient einen Eingang des Zählers. Der Pro 3EM-400 hat vier Eingänge, drei für die Phasen und einen für den Neutralleiter.
• Die Öffnung hat 35 mm Durchmesser. Prüfen Sie vor dem Kauf das Außenmaß des Leiters, der hindurchgeführt werden soll.
• Der Betriebsbereich liegt bei -10 bis 50 °C und 0 bis 80 % RH.
• Der Stecker ist der zweipolige Typ MX3.0-2x1Y. In Eingänge mit anderem Stecker passt er nicht.

Maße und Messbereich

Sechs Zahlen entscheiden, ob der Wandler in Ihre Anlage passt.

Der Wandler wird auf einen einzelnen Leiter gesetzt, nicht auf das ganze Kabel. Die Typbezeichnung lautet CT315.

Häufige Fragen

Zu welchem Zähler gehört er?
Es ist ein Stromwandler für den Zähler Shelly Pro 3EM-400.

Wie viele Stück brauche ich?
Eines je bestücktem Eingang des Zählers. Der Pro 3EM-400 hat davon vier.

Wie groß ist die Öffnung?
Der Durchmesser der Öffnung beträgt 35 mm.

Muss ich dafür den Leiter auftrennen?
Nein. Der Kern ist geteilt und wird um den Leiter gelegt.

Wie lang ist das Kabel?
Die Kabellänge beträgt 650 mm.

400 A oder 120 A?

Beide Zangen haben dasselbe Übersetzungsverhältnis und denselben Stecker. Es entscheiden Leiterdicke und Stromstärke.

Der Stecker ist bei beiden gleich, maßgeblich ist jedoch der Zähler. Prüfen Sie den Zählernamen und die EAN auf der Verpackung, nicht die Form des Steckers.
