SHELLY Pro 3EM Switch Add-on Galvanisch getrennter Schaltkontakt zur DIN-Schienenmontage an Shelly Pro 3EM, 2 A

Produktdetailbeschreibung

Ein Energiezähler der Reihe Pro 3EM schaltet selbst nichts. Dieses Zusatzmodul ermöglicht ihm genau das. Es rastet neben dem Zähler auf die DIN-Schiene, wird über die serielle Schnittstelle mit ihm verbunden und ergänzt einen galvanisch getrennten Kontakt.

Ist das etwas für Sie?

• Ja, wenn Sie bereits einen Zähler Shelly Pro 3EM haben und anhand der Messwerte etwas schalten wollen.
• Ja, wenn Sie ein Schütz und darüber einen großen Verbraucher ansteuern wollen.
• Ja, wenn Sie eine Last in einer Photovoltaikanlage nach den Messwerten steuern.
• Ja, wenn Sie einen galvanisch getrennten Kontakt brauchen, damit der geschaltete Kreis keine Verbindung zum Messteil hat.
• Nein, wenn Sie ein eigenständiges Relais suchen. Ohne einen Zähler Pro 3EM arbeitet das Modul nicht, Versorgung und Ansteuerung kommen von dort.
• Nein, wenn Sie mehr als 2 A schalten wollen. Darüber gehört ein Schütz dazwischen.
• Nein, wenn Sie ein eigenes Wi-Fi brauchen. Ins Netz gelangt das Modul nur über den Zähler.

Auf einen Blick

• galvanisch getrennter Schaltkontakt
• ein Eingang I und ein Ausgang O des Lastkreises
• Belastbarkeit 2 A Wechselstrom und 2 A Gleichstrom
• maximale Schaltspannung 240 V AC und 30 V DC
• Versorgung mit 3,3 V und 12 V aus dem angeschlossenen Pro 3EM
• Eigenverbrauch unter 1 W
• eigener Temperaturfühler mit Meldung der Temperatur
• zwei rote Leuchtdioden für Versorgung und Zustand des Ausgangskontakts
• 19 mm Baubreite auf der DIN-Schiene, 20 g Gewicht

Funktionen

Das Modul erweitert die Reihe Shelly Pro 3EM um die Fähigkeit, Schütze oder andere elektrische Geräte anzusteuern. Der Kontakt ist galvanisch getrennt, der geschaltete Kreis hat also keine elektrische Verbindung zum Messteil. Schalten lassen sich diese Lastarten:

• ohmsche, etwa Glühlampen und kleinere Heizgeräte
• kapazitive, etwa LED-Treiber, Kondensatorbatterien und elektronische Geräte
• induktive, etwa Schütze, Transformatoren, Lüfter und Kühlschränke

Zusätzlich besitzt das Modul einen eigenen Temperaturfühler, dessen Wert es weitermeldet.

Steuerung und Kommunikation

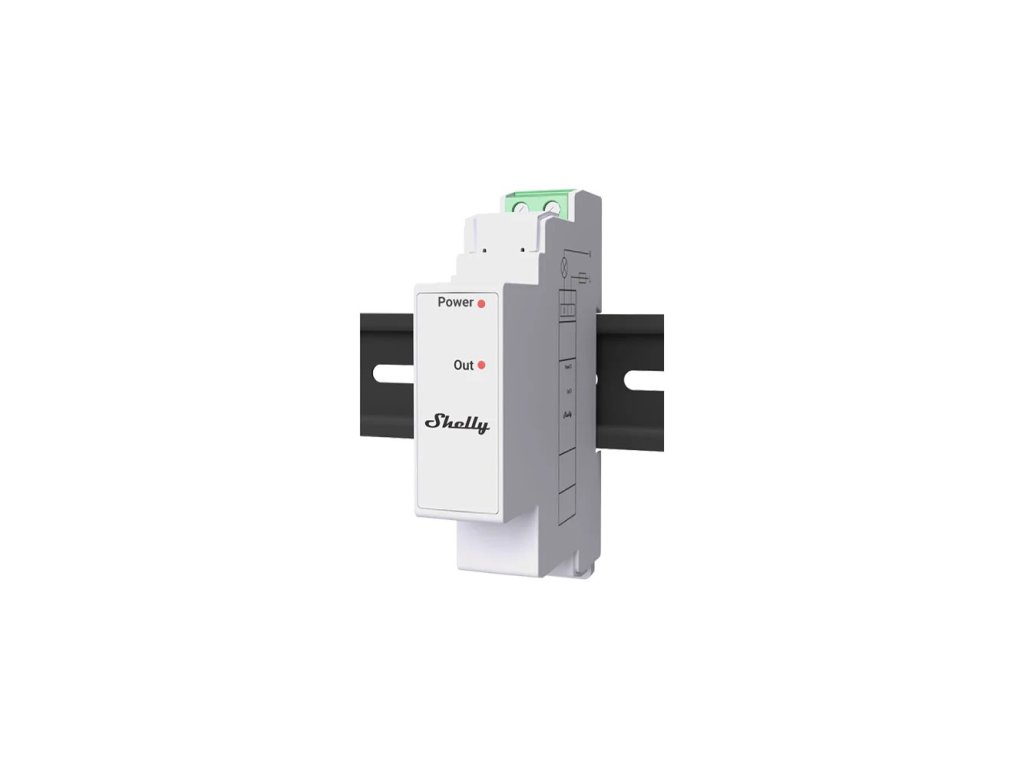

Eine eigene Netzwerkanbindung hat das Modul nicht. Es kommuniziert über die proprietäre serielle Shelly-Schnittstelle mit dem Zähler Pro 3EM, an dem es sitzt, und die Netzwerkanbindung übernimmt eben dieser. Die Bedienung läuft damit auf demselben Weg wie beim Zähler selbst. Den Zustand lesen Sie an der Front ab: Die rote Leuchtdiode Power leuchtet, sobald die Versorgung anliegt, die ebenfalls rote Leuchtdiode Out leuchtet, wenn der Ausgangskontakt geschlossen ist.

Montage und Anwendung

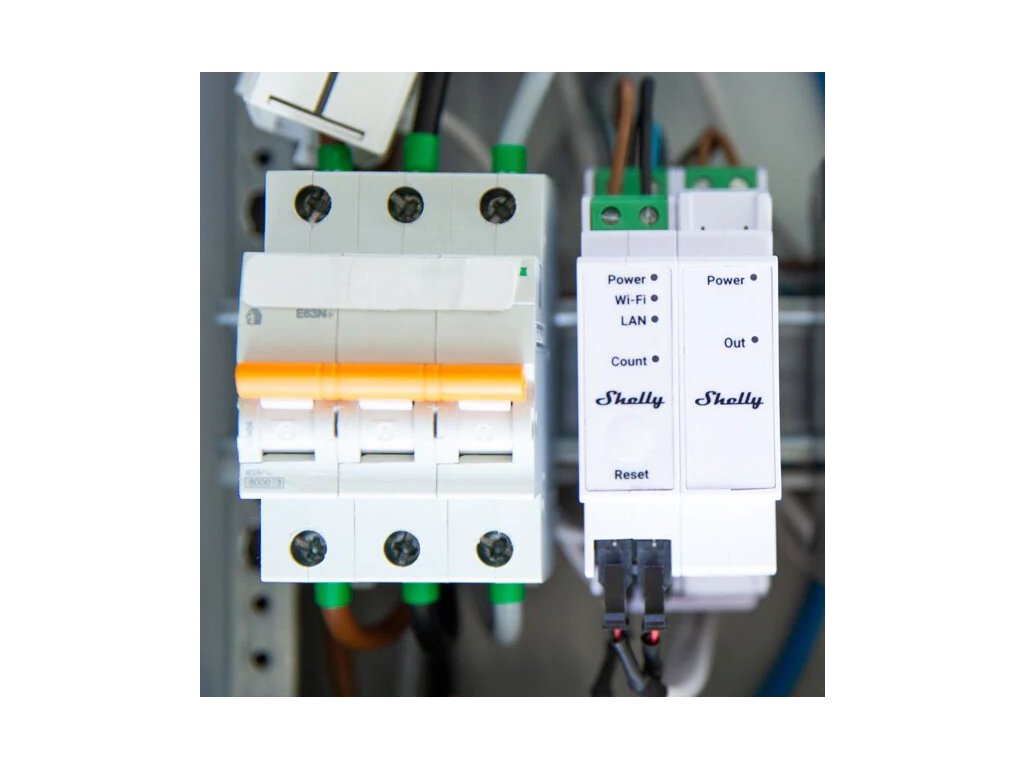

Das Modul gehört auf die DIN-Schiene und wird an einen Zähler Shelly Pro 3EM angesetzt. Es belegt 19 mm, die vollen Maße betragen 94 x 19 x 69 mm bei 20 g Gewicht. Der geschaltete Kreis kommt an die Klemmen I und O, in die Schraubklemmen gehören Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge, das Anzugsmoment beträgt höchstens 0,4 Nm. An der Schnittstelle für das Zusatzmodul liegt bei eingeschalteter Versorgung Hochspannung an, daran wird deshalb nur im spannungsfreien Zustand gearbeitet. Bei induktiven Lasten gehört ein RC-Glied parallel zur Last.

Ausstattung

Das Modul ist bewusst einfach gehalten. Es hat weder ein eigenes Funkteil noch eine eigene Netzversorgung. Alles Nötige bezieht es über die proprietäre serielle Shelly-Schnittstelle aus dem Zähler Pro 3EM, und das Einzige, was es hinzufügt, ist ein Schaltkontakt, der vom übrigen Gerät getrennt ist.

• ein galvanisch getrennter Schaltkontakt mit dem Eingang I und dem Ausgang O
• Belastbarkeit von 2 A bei Wechsel- wie bei Gleichspannung
• maximale Schaltspannung 240 V Wechselspannung oder 30 V Gleichspannung
• Versorgung mit 3,3 V und 12 V Gleichspannung aus dem Pro 3EM, Eigenverbrauch unter 1 W
• ein interner Temperatursensor, der seinen Messwert weitermeldet
• zwei rote Leuchtdioden, Power für die Versorgung und Out für den Zustand des Ausgangskontakts
• Schraubklemmen für eindrähtige und mehrdrähtige Leiter sowie Aderendhülsen, 0,5 bis 2,5 mm²
• ein weißes Kunststoffgehäuse mit 19 mm Baubreite und 20 g Gewicht

Der Temperatursensor verdient Beachtung, denn im geschlossenen Verteiler entscheidet gerade die Temperatur über die Lebensdauer des Kontakts. Das Modul meldet seinen Messwert weiter, sodass er sich wie die übrigen Größen aus dem Zähler verfolgen lässt.

Was Sie noch brauchen

• Einen Zähler Shelly Pro 3EM. Ohne dieses hat das Modul weder Versorgung noch Befehle. Es ist kein beliebig verwendbares Zubehör, sondern die Erweiterung einer bestimmten Reihe.
• Ein Schütz für alles über 2 A. Der Kontakt selbst trägt 2 A, ein Warmwasserspeicher, eine Wärmepumpe oder eine Ladestation werden also nicht unmittelbar, sondern über ein Schütz geschaltet. Prüfen Sie, ob dessen Spule innerhalb von 2 A bleibt.
• Ein RC-Glied für jede induktive Last. Der Hersteller zeichnet es unmittelbar in den Anschlussplan. Betroffen sind Schütze, Transformatoren, Lüfter und Kühlschränke, angeschlossen wird es parallel zur Last.
• Platz auf der Schiene neben dem Zähler. Das Modul wird an den Zähler angesetzt und nicht an beliebiger Stelle im Verteiler montiert. Es braucht 19 mm unmittelbar daneben.
• Einen Drehmomentschraubendreher für 0,4 Nm. Die Klemme nimmt eindrähtige und mehrdrähtige Leiter sowie Aderendhülsen von 0,5 bis 2,5 mm² auf, abisoliert werden 6 bis 7 mm.
• Einen Spannungsprüfer. An der Schnittstelle für das Zusatzmodul liegt bei eingeschalteter Versorgung Hochspannung an, vor jedem Hantieren ist daher die Spannungsfreiheit zu prüfen.
• Aderendhülsen für mehrdrähtige Leiter. Die Klemme nimmt sie ebenso auf wie eindrähtige Leiter, und bei einem mehrdrähtigen Leiter ist das die sauberere Verbindung als blanke Litzen.

Einsatzbereiche

• Lastabwurf, sobald der Verbrauch eine eingestellte Grenze überschreitet
• Laststeuerung in einer Photovoltaikanlage nach den Werten des Zählers
• Ansteuerung eines Schützes im Verteiler anhand der Messwerte
• landwirtschaftlicher Betrieb oder Werkstatt, wo der Zähler zugleich einen großen Verbraucher steuert
• Mehrfamilienhaus, in dem ein gemeinsamer Kreis nach dem Verbrauch umgeschaltet wird

Wichtig vor dem Kauf

• Ohne einen Zähler Shelly Pro 3EM ist das Modul nicht nutzbar. Die Versorgung mit 3,3 V und 12 V kommt von dort.
• Es hat weder eigenes Wi-Fi noch eine eigene Netzversorgung. Versorgt wird es vom Zähler Pro 3EM mit 3,3 V und 12 V DC.
• Die Belastbarkeit beträgt 2 A bei 240 V AC oder 30 V DC. Was darüber liegt, wird über ein Schütz angesteuert.
• Die maximale Schaltspannung liegt bei 240 V Wechselspannung oder 30 V Gleichspannung.
• Bei induktiven Lasten ist ein RC-Glied parallel zur Last vorzusehen.
• An der Schnittstelle für das Zusatzmodul liegt bei eingeschalteter Versorgung Hochspannung an.
• Die Betriebstemperatur beträgt -20 bis 40 °C, die Luftfeuchte 30 bis 70 % RH.
• Wenn Sie mehrere Zusatzmodule an einen Zähler anschließen wollen, klären Sie das vorab.

Anschlussklemmen

Der Außenleiter L kommt an die Klemme I und führt von der Klemme O weiter zur Last, der Neutralleiter N geht unmittelbar zur Last und läuft nicht durch das Gerät. Die galvanische Trennung besteht zwischen diesem Schaltkontakt und dem Versorgungsteil des Moduls, der mit 3,3 V und 12 V aus dem Zähler arbeitet. Der geschaltete Stromkreis hat damit keine elektrische Verbindung zur Messseite.

Häufige Fragen

Arbeitet das Modul eigenständig?
Nein. Es ist eine Erweiterung der Reihe Pro 3EM, und die Versorgung kommt vom angeschlossenen Zähler.

Kann ich einen Boiler direkt anschließen?
Nein. Der Kontakt geht bis 2 A, das genügt für einen Boiler nicht. Angesteuert wird damit ein Schütz, das den Verbraucher dann schaltet.

Ist der Ausgang potentialfrei?
Der Kontakt ist galvanisch getrennt, der geschaltete Kreis hat also keine elektrische Verbindung zum Messteil.

Brauche ich ein RC-Glied dazu?
Bei induktiven Lasten ja, es wird parallel zur Last geschaltet.

Woran sehe ich, dass der Kontakt geschlossen ist?
An der Front leuchtet die Leuchtdiode Out.

Welche Last geschaltet werden darf

Die Grenze von 2 A gilt für Wechsel- wie für Gleichspannung gleichermaßen, unterschiedlich ist allein die höchste Spannung, nämlich 240 V Wechselspannung und 30 V Gleichspannung. Der häufigste Einsatz ist das Ansteuern einer Schützspule, die den großen Verbraucher dann schaltet.
