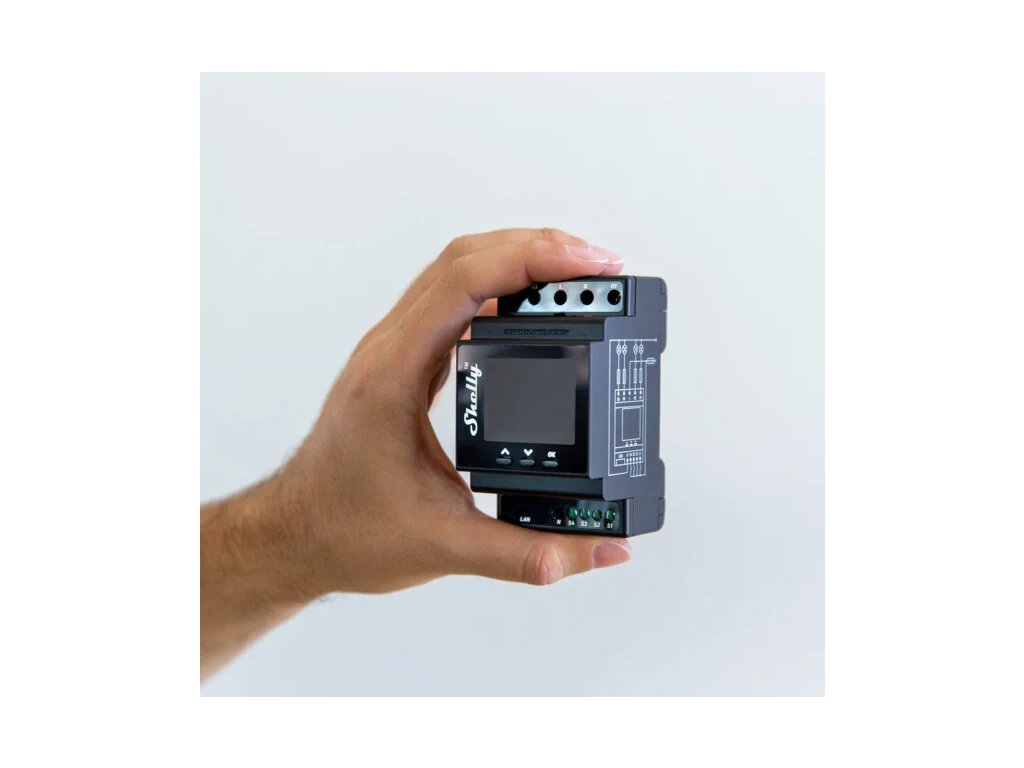

SHELLY Pro 4PM Schaltmodul für DIN-Schiene 4-Kanal mit Verbrauchsmessung und Farbdisplay, WiFi, Bluetooth, LAN

Produktdetailbeschreibung

Vier Stromkreise in einem Modul und dazu ein Farbdisplay, auf dem der Zustand ohne Telefon ablesbar ist. Shelly Pro 4PM ist ein vierkanaliger Schalter für die DIN-Schiene, der den Verbrauch misst und sich mit drei Tasten direkt im Verteiler bedienen lässt.

Ist das etwas für Sie?

• Ja, wenn Sie vier Stromkreise schalten und sie auch ohne App im Blick behalten wollen.
• Ja, wenn Sie vier Stromkreise eines Außenleiters schalten und deren Zustand direkt im Verteiler sehen wollen. Diese Ausführung hat für jeden Kanal eine eigene Zuleitung.
• Nein, wenn Sie Gleichspannung schalten wollen. Der Hersteller nennt sie für dieses Modul nicht.
• Achtung bei den Revisionen. Die neuere Revision V2 hat eine gemeinsame Phasenzuleitung und andere Klemmen. Dies hier ist die Ausführung V1.

Auf einen Blick

• vier Relaisausgänge O1 bis O4
• maximaler Schaltstrom 16 A je Kanal, insgesamt höchstens 40 A
• maximale Schaltspannung 240 V AC
• Messung von Spannung und Strom sowie interner Temperatursensor
• Farbdisplay und drei Bedientasten an der Front
• Schutz gegen Überhitzung, Überspannung, Überstrom und Überschreitung der zulässigen Leistung
• vier Eingänge S1 bis S4 für Schalter oder Taster

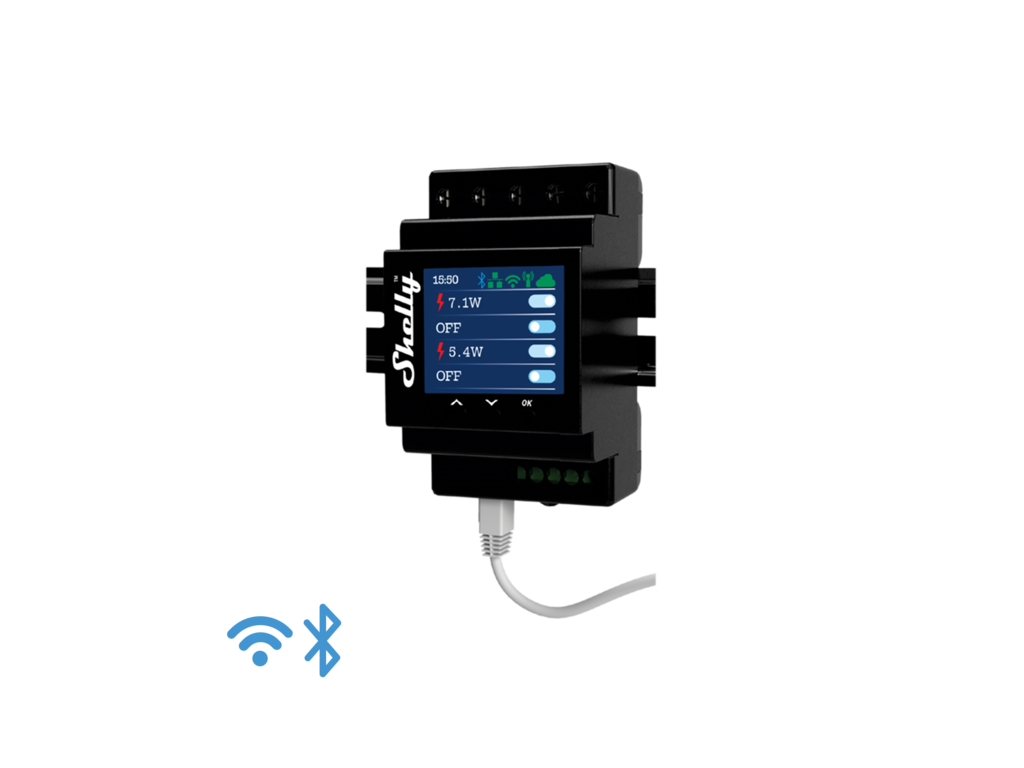

• Wi-Fi 802.11 b/g/n, Bluetooth 4.2 und Ethernet über RJ45

Funktionen

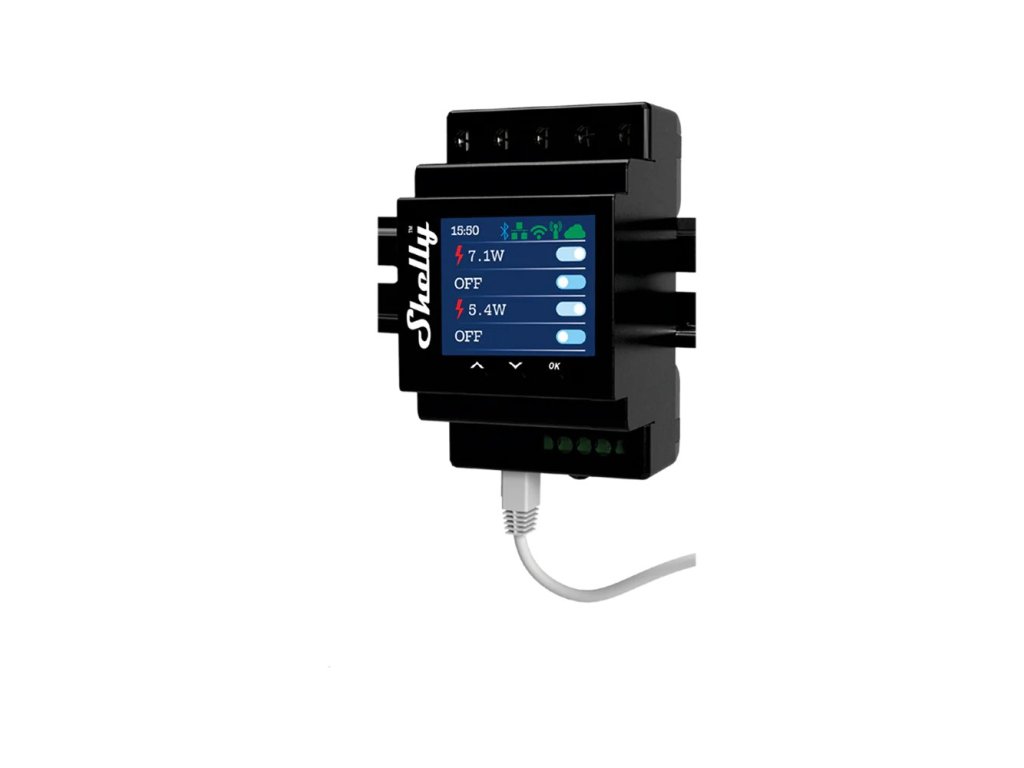

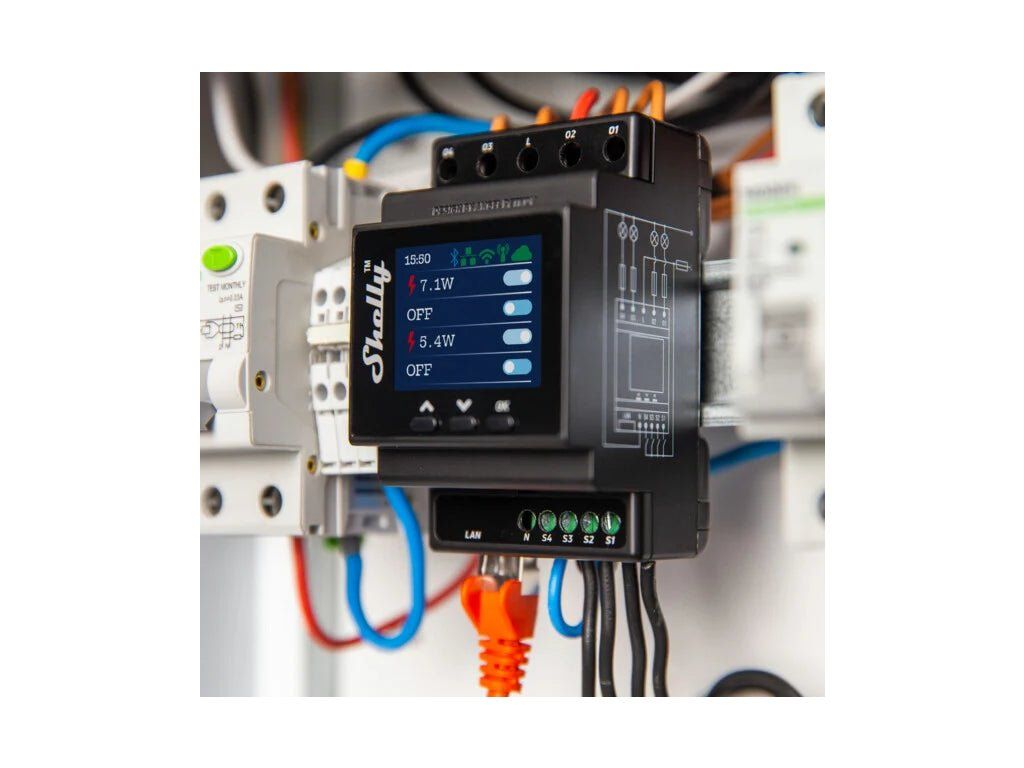

Es schaltet vier Stromkreise und erfasst bei jedem Spannung und Strom. Das Display zeigt eine obere Leiste mit dem Status: Uhrzeit sowie Symbole für Bluetooth, LAN, Wi-Fi im Client- und im Access-Point-Betrieb und für die Cloud. Ein fehlendes Symbol steht für eine deaktivierte Funktion. Bei LAN, Wi-Fi und Cloud steht Rot für aktiviert ohne Verbindung und Grün für verbunden, Bluetooth zeigt im eingeschalteten Zustand ein blaues Symbol. Im übrigen Bereich wechseln die Menüs: auf dem Hauptbildschirm die vier Ausgänge samt Zustand, weiter Netzwerk, eine vollständige Statusübersicht und die Wartung mit Wi-Fi-Reset, Werkseinstellungen und Neustart.

Steuerung und Kommunikation

Die linke Taste blättert im Menü nach oben, die mittlere nach unten, die rechte weckt das Display, gedrückt gehalten öffnet sie das Menü und ein Druck bestätigt einen Eintrag. Aus einem Untermenü kommen Sie durch längeres Drücken derselben Taste zurück. Das Modul unterstützt Wi-Fi, Bluetooth und Ethernet über RJ45, beherrscht MQTT und Scripting, zwanzig Zeitpläne und zwanzig Webhooks mit je fünf Adressen, CoAP unterstützt es nicht. Im Inneren arbeitet ein ESP32-D0WDQ6 mit 8 MB Flash-Speicher.

Montage und Anwendung

Die Versorgung liegt bei 110 bis 240 V AC, der Neutralleiter wird benötigt und die Eigenleistungsaufnahme liegt unter 4 W. Diese Ausführung hat fünf Versorgungseingänge, nämlich vier Außenleiter und einen Neutralleiter. Der Hersteller führt das Gerät als einphasig, alle vier Außenleitereingänge gehören also an denselben Außenleiter. Auf der Schiene ist das Modul 53 mm breit.

• alle Schraubklemmen nehmen Leiter von 0,5 bis 2,5 mm² auf
• maximales Anzugsmoment 0,4 Nm
• Abisolierlänge 6 bis 7 mm
• das LAN-Kabel nur bei ausgeschalteter Stromversorgung ein- oder ausstecken
• der Stecker des LAN-Kabels darf an den berührten Stellen keine metallischen Teile haben

Ausstattung

Das Farbdisplay an der Frontblende ist keine Spielerei. In einem Verteiler mit zwanzig Geräten, von denen eines nicht schaltet, ist der Unterschied zwischen dem Öffnen der App und einem Blick auf die Frontblende beträchtlich.

• vier Relaisausgänge O1 bis O4 und vier Eingänge S1 bis S4 für Schalter oder Taster
• fünf Versorgungseingänge, nämlich vier Außenleiter und ein Neutralleiter
• ein Voltmeter, ein Amperemeter und ein interner Temperatursensor
• vier Schutzfunktionen gegen Überhitzung, Überspannung, Überstrom und Überlast
• ein Farbdisplay und drei Tasten an der Frontblende
• eine RJ45-Buchse sowie Wi-Fi 802.11 b/g/n und Bluetooth 4.2 im Band von 2400 bis 2495 MHz
• ein Prozessor ESP32-D0WDQ6 mit 8 MB Flash-Speicher
• zwanzig Zeitpläne, zwanzig Webhooks mit je fünf Adressen, Scripting und MQTT

Induktive Lasten lässt der Hersteller nur mit einem RC-Glied zu. Das betrifft LED-Treiber, Transformatoren, Lüfter, Kühlschränke und Klimageräte. Ohmsche und kapazitive Lasten brauchen das Glied nicht.

Was Sie noch brauchen

• Vier Zuleitungen desselben Außenleiters. Jeder Kanal hat einen eigenen Eingang, das Gerät ist jedoch einphasig. Alle vier auf denselben Außenleiter zu legen ist der Normalfall und kein Kompromiss.
• Ein RC-Glied für jede induktive Last. Ohne dieses lässt der Hersteller induktive Lasten nicht zu. Angeschlossen wird es parallel zur Last.
• Einen Drehmomentschraubendreher für 0,4 Nm. Der Wert gilt für alle Klemmen dieser Ausführung. Die 1,5 Nm gehören zur Revision V2 und nicht hierher.
• Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge. Ein stärkerer Leiter passt nicht in die Klemme.
• Platz auf der Schiene mit 53 mm Baubreite. Das Modul ist 96 mm hoch und 59 mm tief.
• Ein Netzwerkkabel mit nichtmetallischem Stecker und einen spannungsfreien Zustand. Das LAN-Kabel wird nur spannungsfrei gesteckt und gezogen, und sein Stecker darf an der Griffstelle kein blankes Metall zeigen.
• Einen Verteiler mit Sicht auf die Frontblende. Ein Display nützt nur dort, wo man es ohne Abnehmen der Abdeckung sieht.
• Einen Einbauort im Innenraum. Temperatur 0 bis 40 °C, Luftfeuchtigkeit 30 bis 70 %, Höhe bis 2000 m.

Einsatzbereiche

• Wohnung oder Haus mit vier Stromkreisen, gesteuert von einer Stelle
• Verteiler, in dem der Zustand auch ohne Telefon sichtbar sein soll
• Betrieb mit Verbrauchserfassung einzelner Stromkreise
• Installationen, in denen der Platz auf der Schiene zählt und vier Relais zusammenliegen sollen
• Verteiler mit fester Verkabelung, in dem man sich nicht auf Wi-Fi verlässt

Wichtig vor dem Kauf

• Vier Kanäle mit jeweils 16 A ergeben nicht 64 A. Die Summe ist auf 40 A begrenzt.
• Dies hier ist die Ausführung V1 mit vier getrennten Zuleitungen und Klemmen für 0,5 bis 2,5 mm². Die neuere Revision V2 hat eine einzige gemeinsame Zuleitung und andere Klemmen, prüfen Sie daher vor dem Kauf die Version.
• Das Anzugsmoment beträgt 0,4 Nm und gilt für alle Klemmen. Die Revision V2 hat an den oberen Klemmen 1,5 Nm, der gehört hier nicht her.
• Das Modul benötigt den Neutralleiter.
• Induktive Lasten dürfen Sie nur mit einem RC-Glied anschließen. Das betrifft LED-Treiber, Transformatoren, Ventilatoren, Kühlgeräte und Klimageräte.
• Für Gleichspannung ist das Modul nicht ausgelegt.

Anschlussklemmen

Alle Schraubklemmen dieser Ausführung nehmen Leiter von 0,5 bis 2,5 mm² auf und werden mit höchstens 0,4 Nm angezogen. Die maximale Schaltspannung beträgt 240 V Wechselspannung, eine Gleichspannung nennt der Hersteller für dieses Modul nicht.

Häufige Fragen

Darf ich alle vier Kanäle mit 16 A belasten?
Nein. Je Kanal sind es 16 A, die Summe aller vier ist auf 40 A begrenzt.

Wozu dient das Display?
Es zeigt den Zustand der Ausgänge und der Verbindungen. Über die drei Tasten blättert man durch das Menü mit den Ausgängen, dem Netzwerk, der Statusübersicht und der Wartung samt Reset.

Kann jeder Kanal an einem anderen Außenleiter liegen?
Nein. Der Hersteller führt das Pro 4PM als einphasiges Gerät mit vier unabhängig steuerbaren Ausgängen. Vier Eingänge bedeuten eine eigene Zuleitung je Kanal, nicht einen eigenen Außenleiter.

Misst es den Verbrauch?
Ja, es ist ein Schalter mit Verbrauchsmessung und verfügt über ein Voltmeter und ein Amperemeter.

Welche Leiter gehören hinein?
Leiter von 0,5 bis 2,5 mm² mit 6 bis 7 mm Abisolierlänge, Anzugsmoment höchstens 0,4 Nm.

Was das Display zeigt

Bedient wird das mit drei Tasten. Die linke blättert im Menü nach oben, die mittlere nach unten, und die rechte weckt zunächst das Display, öffnet mit einem langen Druck das Menü und bestätigt mit einem kurzen die Auswahl. Aus einem Untermenü kommen Sie mit einem langen Druck auf dieselbe rechte Taste zurück.
